BURNER GAS SATU TAHAP BAITE BTN 20G

BURNER SATU TAHAP BAITE BTN 20G

JUAL BURNER SATU TAHAP BAITE BTN 20G

Burner Baite BTN 20G Adalah Pembakar One-stage Sliding/Modulatig Gas Burner Pembakar gas satu tahap, kompatibel dengan gas alam dan LPG. Dirancang untuk aplikasi industri yang membutuhkan kinerja tinggi, efisiensi energi, dan fleksibilitas bahan bakar. Desainnya yang ringkas memudahkan perawatan dan pemasangan.

1. Pembakar berbahan bakar gas.
2. Kerja geser / modulasi satu tahap.
3. Pencampuran udara-gas pada pipa ledakan.
4. Kemampuan untuk mendapatkan nilai pembakaran yang optimal dengan mengatur udara pembakaran dan ledakan-pipa.
5. Tidak perlu melepas pemasangan flensa dan pembakaran silinder, bisa langsung dilepas burner
6. Aliran udara diatur oleh manusia dalam satu pembakar api tahap.
7. Tipe geser / modulasi memiliki motor servo dengan cam, dapat mengontrol udara dan pasokan bahan bakar pada saat yang sama. Saat pembakar berhenti, tutup peredam udara untuk kerugian pemanasan.
8. Menggunakan flensa dan bantalan insulasi panas tahan suhu tinggi terhubung ke ketel
9. Asupan udara pembakaran dengan perangkat penyesuaian aliran udara.
10. Momophase motor listrik untuk menjalankan kipas.
11. Pemeriksaan keberadaan nyala api dengan elektroda ionisasi.
12. Peringkat perlindungan tanaman listrik Ip40
13. Penutup pelindung plastik.
14. Air masuk dengan lebih tenang

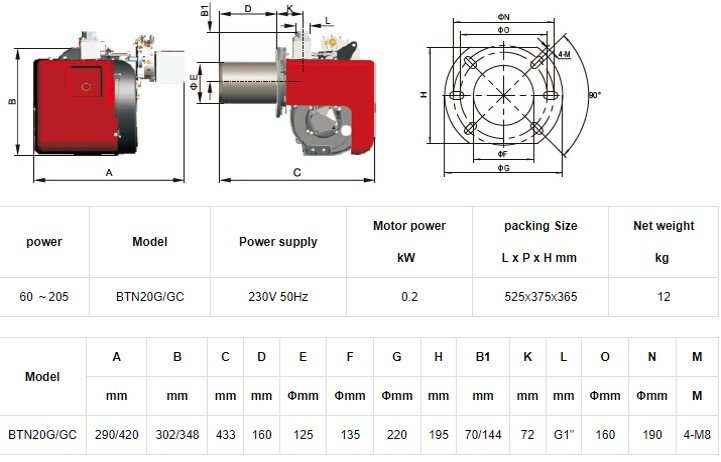

SEPESIFIKASI BURNER BAITE BTN 20G

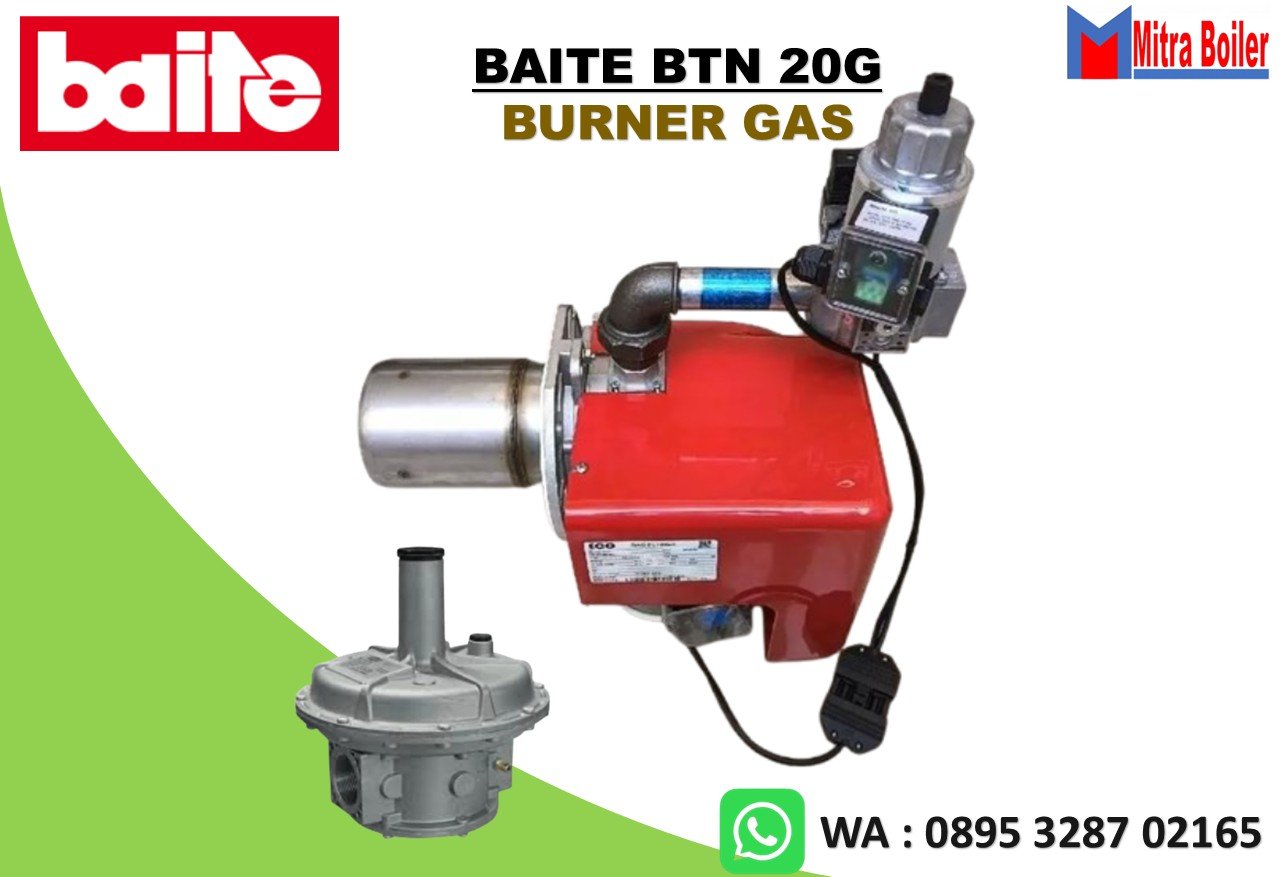

JUAL GAS BURNER BAITE BTN 20G SINGLE STAGE

CARA KERJA BURNER BAITE BTN 20G

• Motor Listrik Blower (200 Watt): Motor satu fase (230 V) yang memutar roda kipas (impeller) untuk memasok volume udara pembakaran segar ke kepala pembakaran.
• Control Box Elektronik (Microprocessor): Modul kontrol pintar otomatis dengan fungsi diagnostik yang memprogram ketepatan waktu (timing) kelistrikan sirkuit dan mengawasi sistem proteksi keselamatan.
• Single Gas Valve Train (Rangkaian Pipa Gas): Rangkaian katup pengaman jalur gas masuk, yang terdiri dari katup solenoid utama (working valve), katup solenoid darurat (safety valve), penstabil tekanan (stabiliser filter), serta sensor pembaca tekanan gas minimal.
• Air Pressure Switch: Sensor proteksi keselamatan untuk mendeteksi apakah tiupan angin dari kipas blower normal dan mencukupi sebelum gas diizinkan mengalir.
• Elektroda & Trafo Pengapian: Menghasilkan lonjakan busur listrik statis bertegangan tinggi di mulut pipa ledak untuk menyulut campuran gas.
• Ionisation Probe (Elektroda Ionisasi): Batang sensor pendeteksi api yang membaca arus listrik mikro di dalam kobaran api guna menjamin keamanan operasional mesin.

• Tahap 1: Verifikasi Tekanan Gas Masuk
  Sebelum komponen penggerak aktif, sakelar tekanan gas minimal (Minimum Gas Pressure Switch) pada pipa penyuplai mendeteksi ketersediaan bahan bakar. Jika tekanan gas dari pipa utama (LPG/PGN) berada di bawah standar aman, sistem tidak akan berjalan demi mencegah kegagalan pengapian.
• Tahap 2: Pra-Purging (Pembersihan Ruang Bakar)
  Jika gas aman, motor listrik (200 W) menyala dan memutar kipas blower. Udara segar dihembuskan dengan tekanan tinggi ke dalam ruang bakar selama belasan detik. Proses purging ini wajib dilakukan untuk menyapu bersih sisa-sisa uap bahan bakar yang mengendap dari siklus sebelumnya demi menghindari risiko ledakan awal (backfire). Air pressure switch harus membaca adanya hembusan angin stabil sebelum program diizinkan melangkah maju.
• Tahap 3: Pre-Ignition & Pengapian (Firing)
  Transformator diaktifkan untuk melepaskan busur percikan listrik statis melalui elektroda pemantik tepat di depan pipa ledak (blast pipe). Sesaat kemudian, katup solenoid gas dibuka otomatis oleh control box. Gas keluar, bercampur secara homogen dengan udara segar di kepala pembakaran, menyambar percikan listrik elektroda, dan membentuk kobaran api penuh.
• Tahap 4: Deteksi & Supervisi Keamanan Api
  Setelah api menyala, trafo pemantik berhenti bekerja. Tugas pengawasan dialihkan penuh ke batang sensor elektroda ionisasi (ionisation probe). Sensor ini harus menangkap arus ionisasi mikro dari nyala api stabil dalam hitungan detik (safety time). Jika api gagal menyala atau tiba-tiba mati karena tekanan gas tidak stabil, sensor mendeteksi kegelapan dan control box langsung menutup total katup solenoid, lalu masuk ke status Lockout (Lampu Merah Menyala) demi keselamatan kerja.
• Tahap 5: Operasi Normal hingga Mati (Siklus On-Off)
  Burner terus menyala konstan pada kapasitas daya penuhnya (~205 kW) untuk menyuplai panas. Begitu sensor mesin membaca bahwa target panas telah terpenuhi, sirkuit kontrol memutus arus ke katup solenoid, katup menutup rapat, api padam, motor berhenti berputar (Off), dan burner kembali ke mode siaga (standby) menunggu siklus pemanasan berikutnya.

BURNER SATU TAHAP BAITE BTN 20G

Deskripsi singkat:
Pembakar gas modulasi dua tahap yang dirancang untuk aplikasi industri berdaya tinggi. Konstruksi yang kokoh dan komponen berkualitas memastikan pembakaran yang efisien, pengaturan yang tepat, dan perawatan yang disederhanakan.

Aplikasi yang direkomendasikan:
Boiler industri, tungku dengan kebutuhan termal tinggi, sistem yang membutuhkan kontrol pembakaran yang tepat dan komponen kelas industri.

KATALOG : BTNBTN15/20/30G/GC
