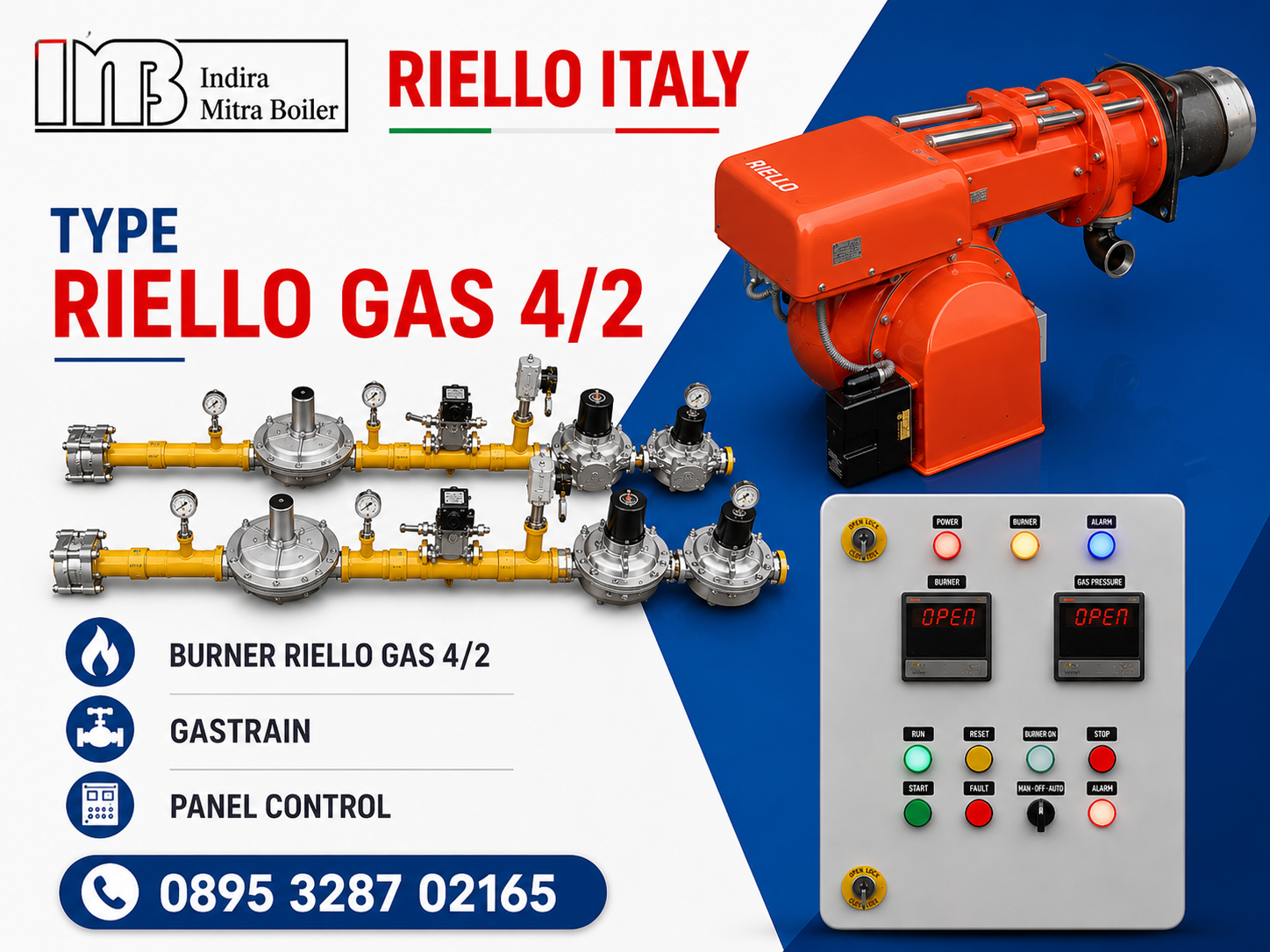

BURNER RIELLO GAS 4/2 – GASTRAIN + PANEL TEMPERATUR CONTROL

BURNER RIELLO GAS 4/2 – GASTRAIN + PANEL TEMPERATUR CONTROL

• Boiler (Ketel Uap / Air Panas / Minyak Diatermik)
• Pembakar Furnace skala kecil-menengah
• Pembakar Tungku Mesin Oven Industri
• Thermal Oil Heater
• Pembakar Mesin Incinerator
• Proses Pengeringan (Rotary Dryer / Asphalt Mixing Plant)

SPESIFIKASI TEKNIS (Riello GAS 4/2 / Type 522 T1)

• • Model / Tipe: GAS 4/2 / Type 522 T1
  • Mode Operasi: Two Stage / Dua Tahap (Api Rendah & Tinggi)
  • Kapasitas Output Panas (Thermal Output):
    • • Tahap Kedua / Maksimum (High Flame): 180 – 470 kW (setara 155.000 – 404.000 Kcal/jam)
      • Tahap Pertama / Minimum (Low Flame): 120 kW (setara 104.000 Kcal/jam)

  • Rasio Modulasi pada Output Maks: 2 ÷ 1 []
  • Pasokan Listrik (Electrical Supply): Tersedia pilihan 1 Phase (230 Volt / 50 Hz) atau 3 Phase (380-400 Volt / 50 Hz)
  • Total Konsumsi Daya Listrik: 600 Watt (0.6 kW)
  • Spesifikasi Motor Listrik: Daya motor kipas internal 540 Watt (0.54 kW) []
  • Jenis Bahan Bakar Gas: Gas Alam (Natural Gas G20 – G25) dan LPG
  • Laju Aliran Konsumsi Gas LPG: Berkisar antara 5 ÷ 18 Nm³/jam
  • Sistem Deteksi Api: Menggunakan ionisation probe (sensor ionisasi)
  • Fitur Kemudahan Maintenance: Sistem Slide Bars (bilah batangan geser bawaan) memudahkan unit ditarik mundur demi perawatan kepala pembakar tanpa melepas bodi dari pelat ketel/tungku.
  • Berat Bersih Unit: Sekitar 40 Kg (tanpa berat rangkaian gas train).

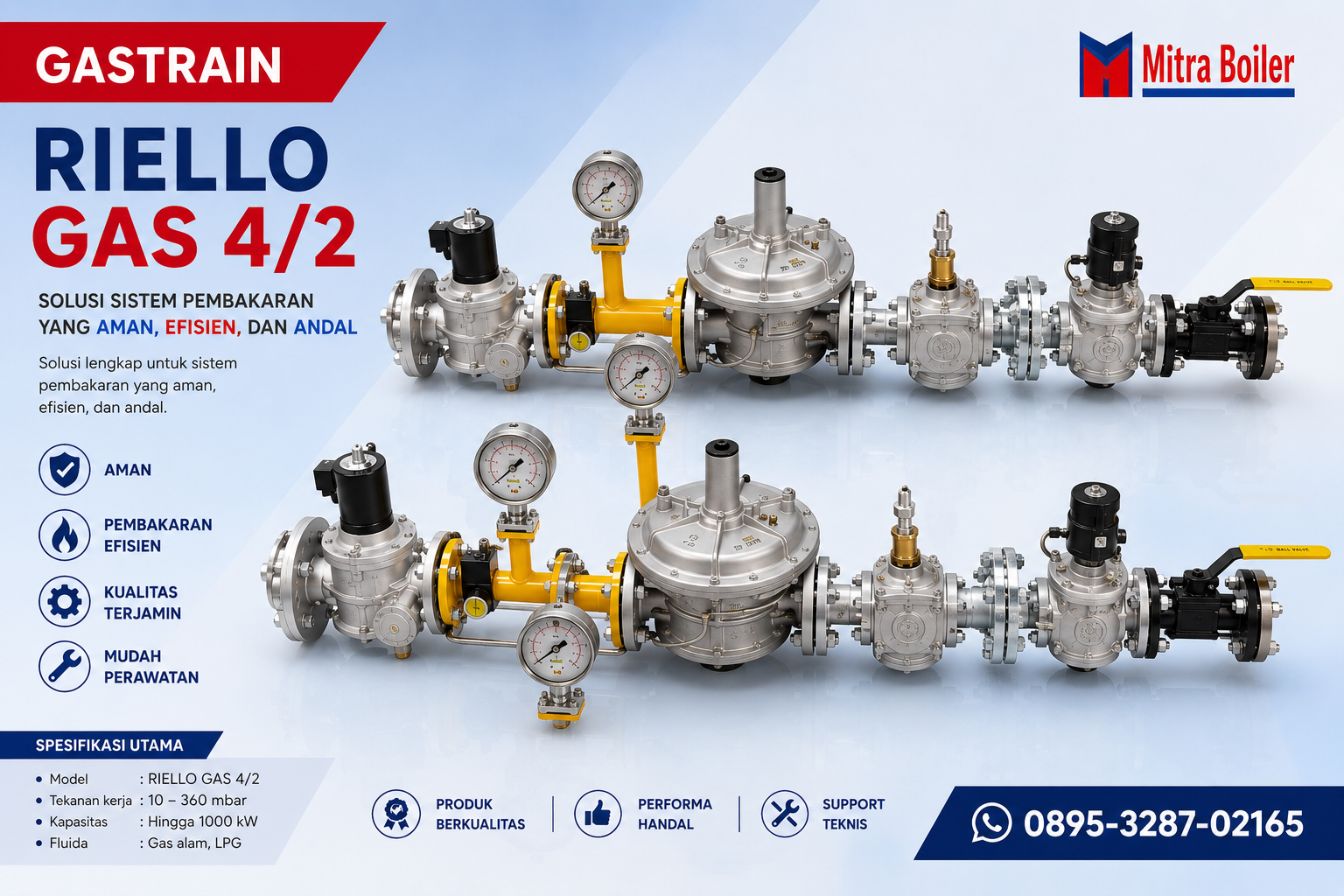

KOMPONEN GASTRAIN (Sesuai Ukuran Riello GAS 4/2)

• • Filter Gas (Gas Filter): Menyaring debu makro, serpihan karat, dan pengotor dari pipa suplai agar tidak menyumbat membran katup solenoid di dalam blok.
  • Pressure Governor / Regulator: Menyetel dan menstabilkan tekanan pasokan gas agar konstan masuk ke burner sesuai tekanan kerja dinamis (tekanan minimum masuk sekitar 9.8 mbar).
  • Safety Solenoid Valve (Katup Solenoid Pengaman): Katup utama pembukaan cepat (fast opening) yang memutus aliran secara instan demi keselamatan jika panel mendeteksi kegagalan sistem.
  • Working Solenoid Valve (Katup Solenoid Kerja – DLE): Katup kedua dengan fitur pembukaan lambat (slow opening) untuk melepas laju gas secara mulus pada proses penyalaan pengapian awal (ignition step) agar tidak terjadi hentakan gas.
  • Gas Pressure Switch (Saklar Tekanan Gas): Mengunci burner otomatis (interlock) apabila mendeteksi tekanan pasokan gas drop di bawah batas aman minimal.

• • Flange Sambungan (Inlet/Outlet): Dudukan drat/flange ukuran 1″ atau 1 ½” untuk menyambungkan pipa gas utama pabrik ke blok katup.
  • Gas Train-Burner Adapter (Flange Adaptor): Dudukan besi penghubung untuk mengawinkan ujung katup gas train ke siku bodi intake Riello GAS 4/2.
  • Gasket & Screws: Perlengkapan paking karet NBR anti-bocor tahan gas bertekanan beserta set baut pengencang sambungan flange.
  • Test Point: Lubang nipel uji tekanan untuk memasang manometer guna mengukur tekanan statis/dinamis gas.

PANEL TEMPERATURE CONTROL (Spesialisasi Riello GAS 4/2)

• • Temperature Controller (Digital PID): Menggunakan kontroler digital cerdas (Omron/Autonics) dengan output Dual Stage untuk memerintahkan perpindahan dari Api Rendah (Low Flame) ke Api Tinggi (High Flame) secara otomatis sesuai set point.
  • Sensor Suhu: Menggunakan Termokopel Tipe K/J (untuk suhu tinggi) atau RTD Pt100 (akurasi tinggi pada suhu rendah-menengah) untuk membaca suhu aktual media proses.
  • Actuator Interlock: Rangkaian relai khusus yang terhubung dengan servomotor LKS 210 milik Riello GAS 4/2 untuk mengatur sinkronisasi katup gas dan bukaan damper udara.
  • Proteksi Motor (TOR): Komponen Thermal Overload Relay (TOR) disesuaikan khusus untuk mengamankan sirkuit gulungan motor fan 540 Watt dari risiko terbakar akibat beban lebih atau phase loss.
  • Fitur Keamanan: Dilengkapi dengan Emergency Stop Button, MCB pengaman sirkuit daya & kontrol, serta Pilot Lamp 3 warna sebagai indikator operasional (Power On, Low Flame, High Flame, dan Burner Trip).
