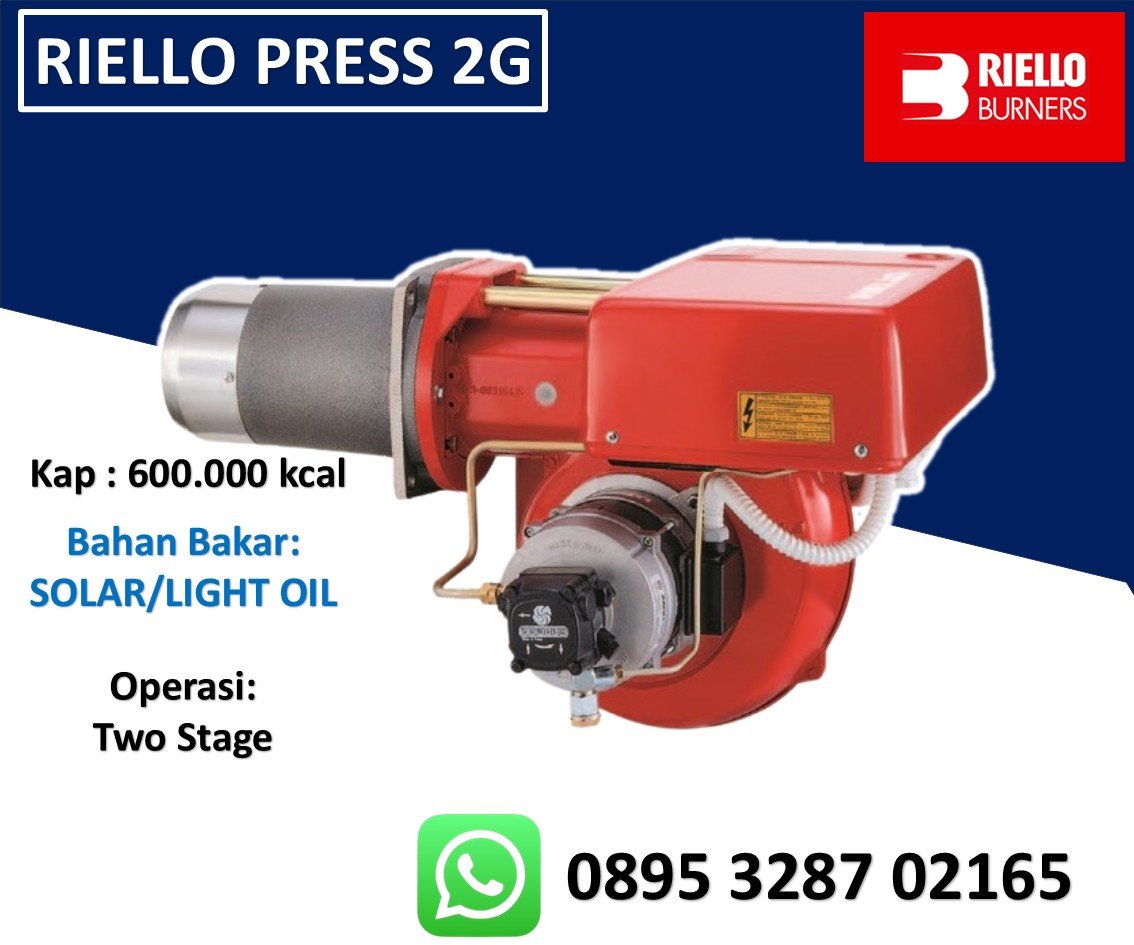

Burner Riello PRESS 2G adalah burner dengan bahan bakar solar dengan dua nozzle yang mencakup rentang daya 214 hingga 712 kW dan dirancang untuk digunakan pada aplikasi industri, seperti pabrik kecil atau menengah. Pengoperasiannya dua tahap; burner dilengkapi dengan kotak kontrol pengaman burner berbasis mikroprosesor yang memberikan indikasi pengoperasian dan diagnosis penyebab kerusakan.

Kepala pembakaran, yang dapat diatur berdasarkan output yang dibutuhkan, memungkinkan kinerja optimal, memastikan pembakaran yang baik, dan mengurangi konsumsi bahan bakar. Fitur utama burner ini adalah keandalannya berkat konstruksi yang sederhana dan kuat, yang memungkinkan pengoperasian tanpa intervensi perawatan khusus. Perawatan yang disederhanakan dicapai berkat sistem batang geser, yang memudahkan akses ke semua komponen penting kepala pembakaran. Semua komponen kelistrikan mudah diakses hanya dengan melepas panel pelindung, sehingga menjamin intervensi yang cepat dan mudah pada komponen.

TEKNIKAL DATA RIELLO PRESS 2G

TEKNIKAL DATA RIELLO PRESS 2G 600.000 KCAL

• Model : PRESS 2G
• Tipe : 607T1
• Pembakaran  Tahap 1 : 214 – 356 kW / 184 – 306 Mcal/jam
• Kebutuhan Bahan Bakar Tahap 1 : 18 – 30 kg/jam
• Pembakaran  Tahap 2 : 356 – 712 kW / 306 – 612 Mcal/jam
• Kebutuhan Bahan Bakar Tahap 2 : 30 – 60 kg/jam
• PENGIRIMAN :
• Bahan Bakar Minyak ringan/ Solar
  • Nilai kalor bersih kWh/kg 11,8
  • Mcal/kg 10,2 (10.200 Kkal/kg)
  • Densitas kg/dm3 0,82 – 0,85
  • viskositas pada 20 °C mm2/s maks 6 (1,5°e – 6 Cst)
• OPERASI :
  • – Intermiten (min. 1 kali berhenti dalam 24 jam)
  • – Dua tahap (nyala api tinggi dan rendah) dan satu tahap (semua – tidak ada)
• Pengiriman Bahan Bakar dengan Pompa (pada 12 bar)
  • bahan bakar  kg/jam : 90
  • tekanan  bar  : 10 – 18
  • rentang suhu °C maks.  60
• Nozel : 2
• Aplikasi Standar Boiler : air, uap, minyak diatermik
• Suhu Lingkungan : °C 0 – 40
• Suhu Udara Pembakaran : °C maks. 60
• SESUAI DENGAN PETUNJUK EEC : 2004/108 – 2006/95 – 2006/42

SPESIFIKASI RIELLO PRESS 2G

Pembakar minyak monoblok dengan aliran udara paksa dan operasi dua tahap, sepenuhnya otomatis, terdiri dari:

• – Sirkuit hisap udara berlapis material kedap suara
• – Kipas dengan bilah lengkung maju dengan kinerja tinggi dalam hal tekanan dan pengiriman udara
• – Peredam udara untuk pengaturan udara
• – Ram hidrolik untuk kontrol peredam udara
• – Motor starter pada 2800 rpm, tiga fase 400V dengan netral, 50Hz (fase tunggal, 230V dan 50Hz untuk model PRESS GW)
• – Kepala pembakaran, yang dapat diatur berdasarkan output yang dibutuhkan, dilengkapi dengan:
  • – kerucut ujung baja tahan karat, tahan terhadap korosi dan suhu tinggi
  • – elektroda pengapian
  • – cakram stabilitas nyala api
• – Titik uji tekanan kipas
• – Pompa roda gigi untuk pasokan bahan bakar bertekanan tinggi, dilengkapi dengan:
  • – filter
  • – pengatur tekanan
  • – sambungan untuk memasang pengukur tekanan dan vakuometer
  • – bypass internal untuk pemasangan pipa tunggal
• – Unit katup dengan dua katup oli pengiriman pada sirkuit keluaran
• – Fotosel untuk deteksi nyala api
• – Kontrol keamanan pembakar berbasis mikroprosesor Kotak dengan fungsi diagnostik
• – Bilah geser untuk memudahkan pemasangan dan perawatan
• – Filter pelindung terhadap gangguan radio
• – Tingkat perlindungan listrik IP 44.

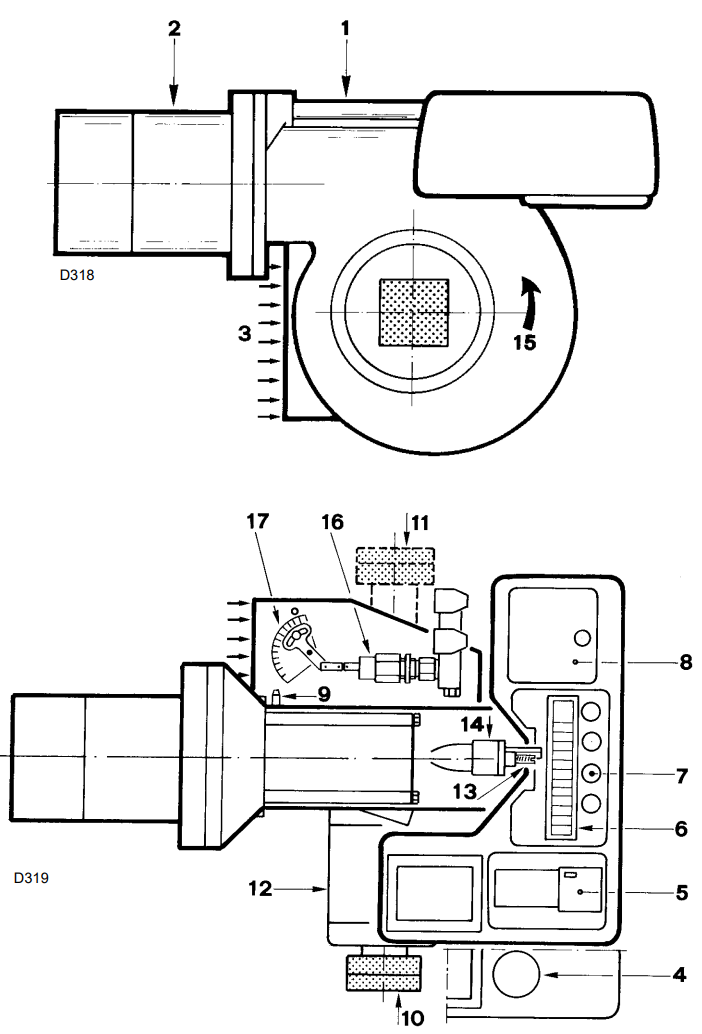

DESKRIPSI RIELLO PRESS 2G

1. Batang geser untuk membuka pembakar dan memeriksa kepala pembakaran
2. Kepala pembakaran
3. Saluran masuk udara ke kipas
4. Kapasitor motor
(TEKAN GW)
5. Pembuat kontak motor dan pemutus termal dengan
tombol reset
(TEKAN 1G-2G-3G-4G)
6. Strip terminal
7. Fairlead untuk pemasangan kabel oleh pemasang
8. Kotak kontrol dengan lampu pilot pengunci dan tombol reset pengunci
9. Titik uji tekanan kipas
10. Pompa (Lihat Lampiran 3 – Hlm. 37)
Tekan GW-1G-2G-3G
11. Pompa (Lihat Lampiran 3 – Hlm. 37)
TEKAN 4G
12. Motor listrik
13. Sekrup untuk penyetelan kepala pembakaran
14. Fotosel untuk kontrol keberadaan api
15. Arah putaran kipas
16. Silinder hidrolik langkah variabel.
Membuka katup gerbang kipas ke nilai yang diperlukan pada tahap operasi ke-2.
17. Selektor berindeks.
Pemilih ini menyesuaikan bukaan gerbang kipas
ke nilai yang diperlukan pada tahap pertama
fungsi.
