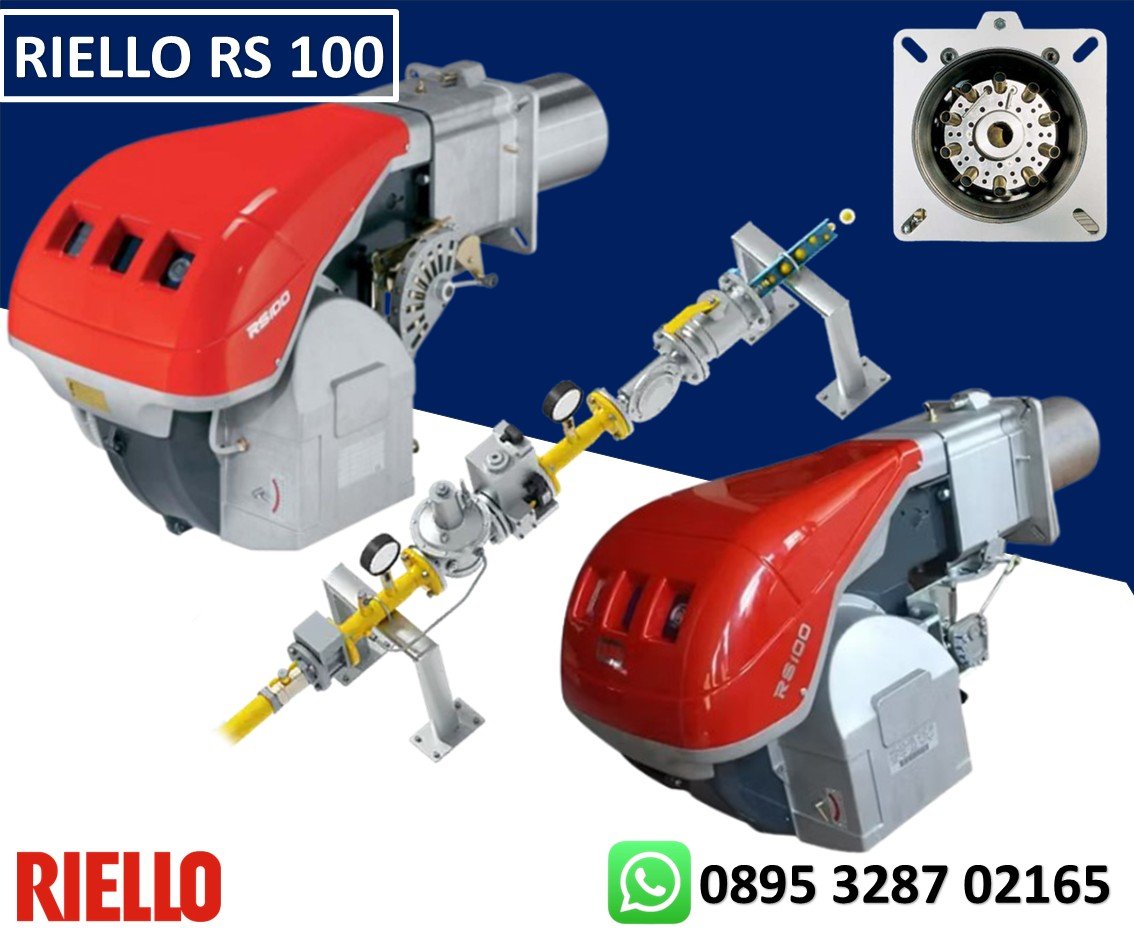

BURNER RIELLO RS100 (822 T1) – BAHAN BAKAR GAS
burner RIELLO RS100 merupakan burner dengan daya 1.000.000 kcal yang dirancang untuk digunakan pada boiler air panas, Pembakar Tungku Incenerator, Tungku Oven Dan Industri Pemanas Lainnya. untuk Pengoperasiannya “progresif dua tahap”; burner dilengkapi dengan kotak kontrol pengaman burner berbasis mikroprosesor yang memberikan indikasi pengoperasian dan diagnosis penyebab kerusakan.
Performa kipas dan kepala pembakaran yang tinggi menjamin fleksibilitas penggunaan dan kinerja yang sangat baik di semua tingkat pembakaran. Desain eksklusifnya memastikan dimensi yang lebih kecil, kemudahan penggunaan, dan perawatan. Optimalisasi emisi suara dijamin oleh desain khusus sirkuit hisap udara dan material kedap suara yang terintegrasi. Beragam aksesori menjamin fleksibilitas kerja yang tinggi.
DATA TEKNIS RIELLO RS100
Spesifikasi Teknis
Parameter Spesifikasi Model RS100 Jenis 822 T1 Keluaran 698 – 1163 kW / 600 – 1.000 Mcal/jam Bahan Bakar Gas Alam: G20-G21-G22-G23-G25 Operasi dan Aplikasi Operasi Intermiten (min. 1 pemberhentian dalam 24 jam)
Dua tahap (nyala tinggi dan rendah) dan satu tahap (semua-tidak ada)Aplikasi Standar Boiler: air, uap, minyak diatermik Pasokan Listrik Pasokan Listrik Utama 3~ 230 – 400 V ±10%, 50 Hz Pasokan Listrik Sirkuit Auxiliary 1N~ 230 V, 50 Hz Motor Listrik Kecepatan 2860 rpm Daya 1500 W Tegangan 230/400 V Arus 5.5 – 3.4 A Kapasitor Motor 12.5 µF / 450 V Transformer Pengapian V1-V2 230 V – 1 × 8 kV 11 – 12 1 A – 20 mA Konsumsi dan Perlindungan Listrik Konsumsi Daya Listrik Maksimum 1800 W Protection Level IP44 DESKRIPSI PEMASANGAN RIELLO RS 100
Pemasangan, penyalaan, dan perawatan harus dilakukan oleh personel yang berkualifikasi dan terampil. Semua operasi harus dilakukan sesuai dengan buku petunjuk teknis yang disertakan dengan burner.
PENGATURAN BURNER
- Semua pembakar dilengkapi batang geser untuk memudahkan pemasangan dan perawatan.
Setelah mengebor pelat ketel, gunakan gasket yang disediakan sebagai templat, lepaskan tabung peledakan dari pembakar dan pasangkan ke ketel. - Setel kepala pembakaran.
- Pasang rangkaian gas, pilih ini berdasarkan daya maksimum ketel dan pertimbangkan diagram terlampir.
- Pasang kembali casing pembakar ke batang geser. Tutup pembakar, geser ke atas hingga ke flens
SAMBUNGAN LISTRIK DAN START-UP
- Sambungkan sambungan listrik ke boiler sesuai diagram pengkabelan yang terdapat dalam buku petunjuk
. - Putar motor untuk memeriksa arah putaran (jika merupakan motor tiga fase).
- Lakukan kalibrasi pengapian pertama pada rangkaian gas.
- Saat menyalakan, periksa:
- -Tekanan gas pada kepala pembakaran (hingga keluaran maks. dan min.)
- -Kualitas pembakaran, dalam hal zat yang tidak terbakar dan udara berlebih.

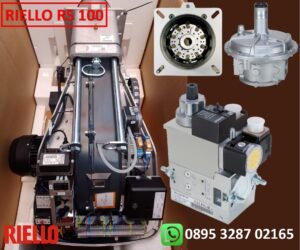

JALUR GAS/ GASTRAIN
Jalur suplai bahan bakar, dalam konfigurasi MULTIBLOC (dari diameter 3/4” hingga diameter 2”) atau konfigurasi COMPOSED (dari diameter DN 65 hingga diameter DN 100), dilengkapi dengan:- – Filter
- – Stabilizer
- – Sakelar tekanan gas minimum
- – Katup pengaman
- – Kontrol segel katup (untuk output > 1200 kW)
- – Katup kerja satu tahap dengan regulator keluaran gas pengapian
