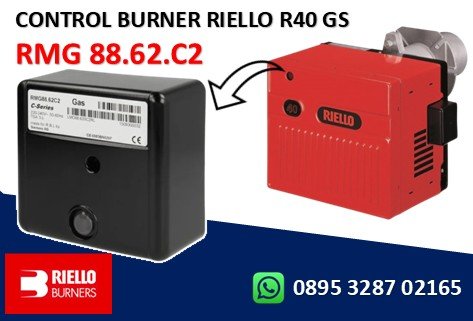

CONTROL BURNER RIELLO R40 GS10/GS20 D RMG 88.62.C2 ( SIEMENS )

CONTROL BURNER RIELLO R40 GS10/GS20 D RMG 88.62.C2 ( SIEMENS )

Control Burner gas Riello, RMG 88.62C2 ( SIEMENS ) Adalah komponen pengendali pada sistem pembakar (burner) berbahan bakar GAS buatan Italia dengan merek RIELLO, biasanya untuk operasi satu tahap/ dua tahap. Kontrol pembakar dirancang untuk memulai dan mengawasi pembakar dengan rancangan paksa satu atau multitahap dalam operasi intermiten. RMO… digunakan untuk pembakar minyak dengan rancangan paksa, RMG… untuk pembakar gas dengan rancangan paksa.
Saat membakar minyak, nyala api kuning diawasi dengan detektor fotoresistif QRB1B…, dan nyala api biru dengan detektor nyala api biru QRC… Saat membakar gas, nyala api diawasi dengan probe ionisasi atau detektor nyala QRA… (dengan unit tambahan AGQ2…A27).

SPESIFIKASI CONTROL RMG 88.62.C2

CONTROL BURNER RIELLO SERI R40 GS10/GS20 D

Seri pembakar gas satu tahap Riello 40 GS merupakan rangkaian lengkap produk yang dikembangkan untuk memenuhi segala kebutuhan pemanas rumah. Seri Riello 40 GS tersedia dalam empat model berbeda, dengan daya berkisar antara 11 hingga 220 kW, terbagi dalam empat struktur berbeda. Semua model menggunakan komponen yang sama yang dirancang oleh Riello. Kualitas tinggi menjamin keamanan kerja. Pembakar Riello 40 GS dilengkapi dengan kotak kontrol berbasis mikroprosesor dengan fungsi diagnostik.

Detail Spare Part KOTAK KONTROL RMG 88.62.C2 Kompatibilitas Pembakar Riello Bahan Bakar GAS dengan Kode Pembakar Model Pembakar Seri GAS/2 sebagai berikut:

• S/N 3755426 RIELLO 40 GS 10
• S/N 3755616 RIELLO 40 GS 20
• S/N 3757615 RIELLO 40 GS10D
• S/N 3757714 RIELLO 40 GS20D

STANDART WIRING CONTROL RIELLO R40 GS RMG 88.62.C2

Kunci (Gbr. 17)

• AD Motor pembuka peredam udara
• B4 Sinyal operasi
• C Kapasitor motor
• CN1 Konektor probe ionisasi
• E Elektroda pengapian
• F Filter
• h1 Penghitung jam (maks. 230V – 0,1A)
• MV Motor kipas
• PA Sakelar tekanan udara
• PG Sakelar tekanan gas minimum
• S3 Blok lampu (maks. 230V – 0,5A)
• SO Probe ionisasi
• TA Trafo pengapian
• TB Pembumian pembakar
• TL Termostat batas
• TM Rak pembakar
• TS Termostat pengaman
• T6A Sekring
• V10 Katup pengaman
• V11 Katup pengatur
• Soket 6 kutub XP6
• Soket 7 kutub XP7
• Steker 6 pin X6
• Steker 7 pin X7

Diagnostik visual program startup

Saat beroperasi normal, berbagai status pengoperasian dapat dilihat pada LED kotak kontrol (tombol reset) yang ditunjukkan dalam bentuk kode warna (Tab. H).

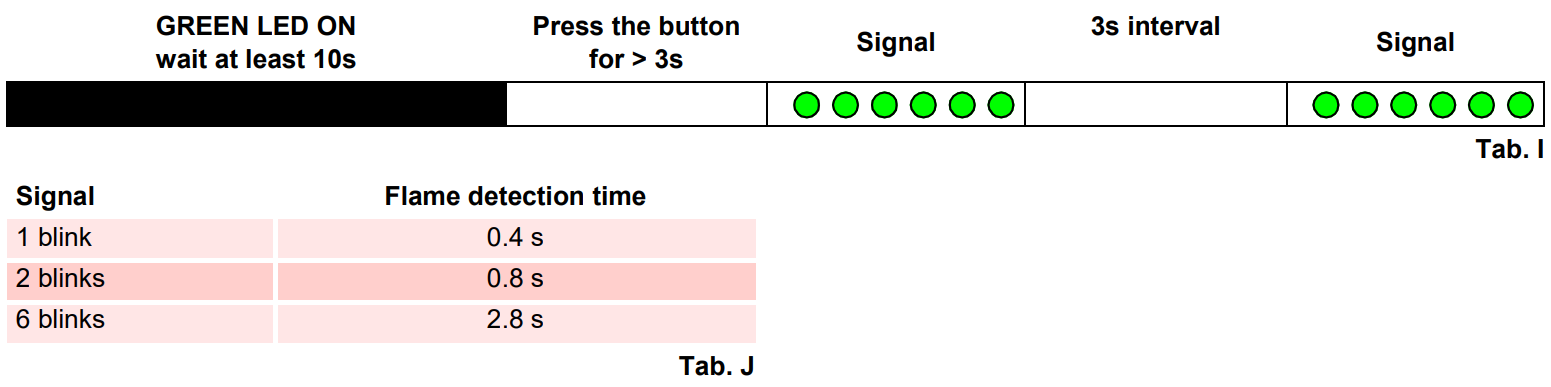

Operasi normal / waktu deteksi nyala api Kotak kontrol memiliki fungsi yang memungkinkan untuk memastikan fungsi pembakar berfungsi dengan benar (sinyal: LED HIJAU menyala terus-menerus).
Untuk menggunakan fungsi ini, tunggu setidaknya 10 detik sejak pembakar menyala dan tekan tombol pada kotak kontrol selama minimal 3 detik. Setelah tombol dilepaskan, LED HIJAU mulai berkedip, seperti yang ditunjukkan pada Tabel I. Denyut LED membentuk sinyal dengan jarak sekitar 3 detik.
