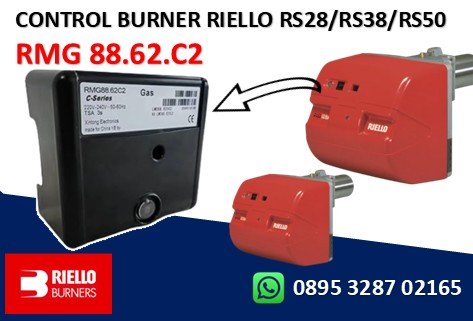

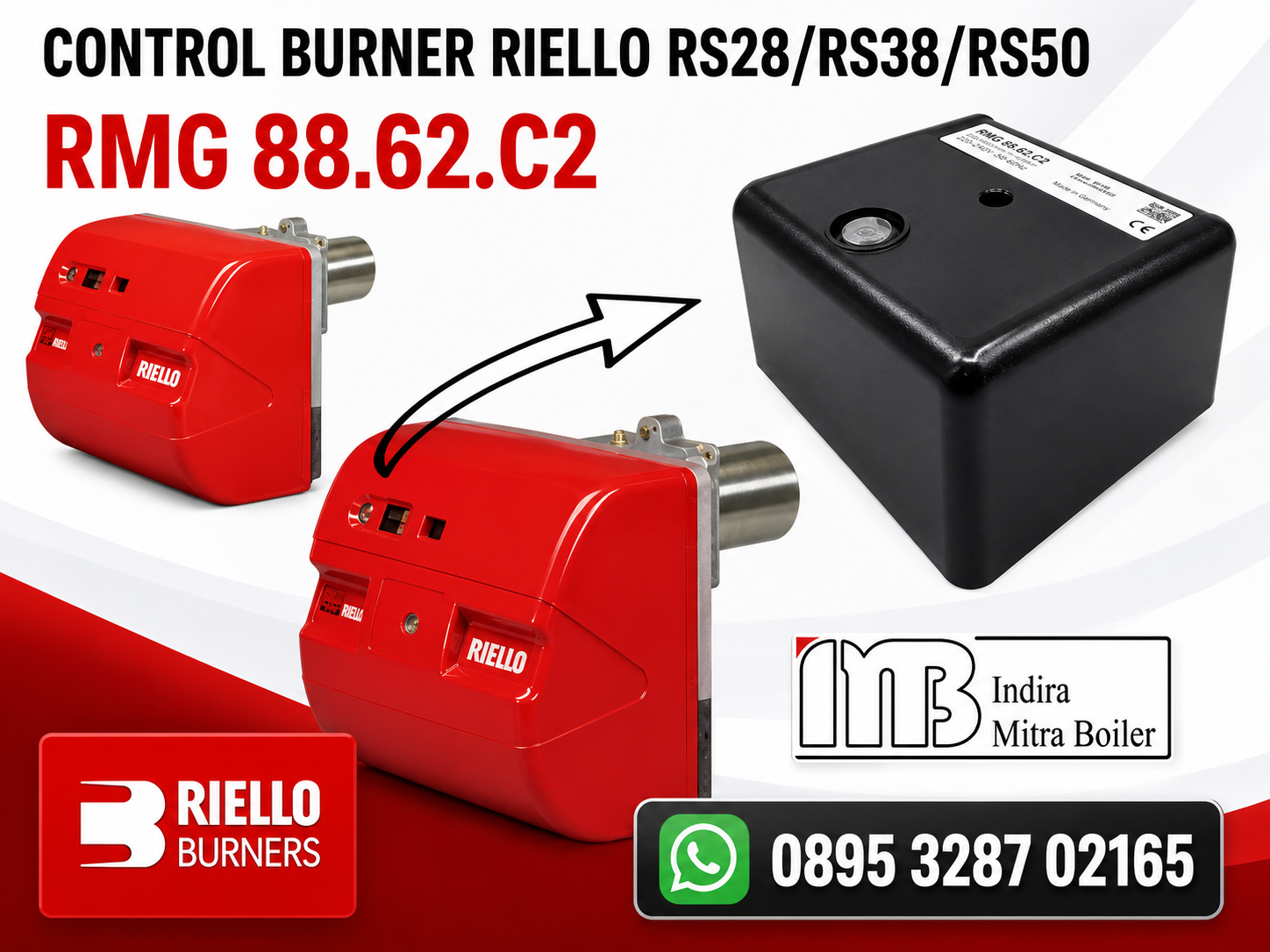

CONTROL GAS BURNER RIELLO RS28/ RS38/ RS50 RMG 88.62.C2 (SIEMENS)

CONTROL GAS BURNER RIELLO RS28/ RS38/ RS50 RMG 88.62.C2 (SIEMENS)

Control Burner gas Riello, RMG 88.62C2 ( SIEMENS ) Adalah komponen pengendali pada sistem pembakar (burner) berbahan bakar GAS buatan Italia dengan merek RIELLO, biasanya untuk operasi satu tahap/ dua tahap.

Kontrol pembakar dirancang untuk memulai dan mengawasi pembakar dengan rancangan paksa satu atau multitahap dalam operasi intermiten. RMG… untuk pembakar gas dengan rancangan paksa. Saat membakar minyak, nyala api kuning diawasi dengan detektor fotoresistif QRB1B…, dan nyala api biru dengan detektor nyala api biru QRC… Saat membakar gas, nyala api diawasi dengan probe ionisasi atau detektor nyala QRA… (dengan unit tambahan AGQ2…A27).

SPESIFIKASI CONTROL RMG 88.62.C2

CONTROL BURNER RIELLO SERI RS28/ RS38/ RS50

Seri burner RS ​​mencakup rentang daya 44 hingga 2290 kW, dan telah dirancang untuk digunakan pada boiler air panas suhu rendah atau sedang, boiler udara panas atau uap, serta boiler minyak diatermik. Pengoperasiannya “progresif dua tahap”; burner dilengkapi dengan kotak kontrol pengaman burner berbasis mikroprosesor yang memberikan indikasi pengoperasian dan diagnosis penyebab kerusakan.

Detail Spare Part KOTAK KONTROL RMG 88.62.C2 Kompatibilitas Pembakar Riello Bahan Bakar GAS dengan Kode Pembakar Model Pembakar Seri RS28, RS38, RS50 sebagai berikut:

• S/N 3783302 RS 28
• S/N 3783303 RS 28
• S/N 3784402 RS 38
• S/N 3784403 RS 38
• S/N 3784502 RS 38
• S/N 3784502 RS 38
• S/N 3784503 RS 38
• S/N 3784503 RS 38
• S/N 3784702 Rp 50
• S/N 3784702 Rp 50
• S/N 3784703 Rp 50
• S/N 3784703 Rp 50

DIAGNOSTIK SIKLUS START-UP BURNER

Saat start-up, indikasinya sesuai dengan tabel berikut:

DIAGNOSTIK SIKLUS START-UP BURNER

Metode yang dapat digunakan untuk mereset kotak kontrol dan menggunakan diagnostik diberikan di bawah ini.
MERESET KOTAK KONTROL
Untuk mereset kotak kontrol, lakukan sebagai berikut:
– Tahan tombol selama 1 hingga 3 detik. Pembakar akan menyala kembali setelah jeda 2 detik setelah tombol dilepaskan. Jika pembakar tidak menyala kembali, Anda harus memastikan termostat batas tertutup.
DIAGNOSTIK VISUAL
Menunjukkan jenis kerusakan pembakar yang menyebabkan penguncian.
Untuk melihat diagnostik, lakukan sebagai berikut:
– Tahan tombol selama lebih dari 3 detik setelah LED merah (penguncian pembakar) tetap menyala.
Lampu kuning akan berkedip untuk memberi tahu Anda bahwa operasi telah selesai.
Lepaskan tombol setelah lampu berkedip. Frekuensi denyutnya menunjukkan penyebab kerusakan, menurut sistem pengkodean
yang ditunjukkan pada tabel di halaman 19.
DIAGNOSTIK PERANGKAT LUNAK
Melaporkan masa pakai burner melalui tautan optik dengan PC, yang menunjukkan jam operasi, jumlah dan jenis penguncian, nomor seri
kotak kontrol, dll.
Untuk melihat diagnostik, lakukan sebagai berikut:
– Tahan tombol selama lebih dari 3 detik setelah LED merah (pengunci burner) tetap menyala terus.
Lampu kuning akan berkedip untuk memberi tahu Anda bahwa operasi telah selesai.
Lepaskan tombol selama 1 detik, lalu tekan lagi selama lebih dari 3 detik hingga lampu kuning berkedip lagi.
Setelah tombol dilepaskan, LED merah akan berkedip sebentar-sebentar dengan frekuensi yang lebih tinggi: baru pada saat inilah tautan optik dapat diaktifkan.
