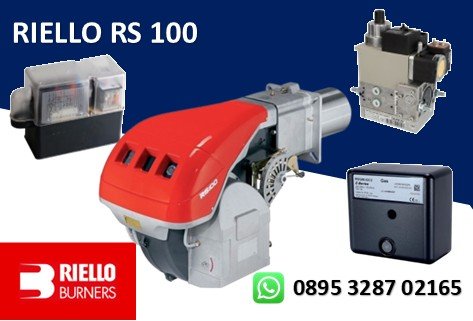

GAS BURNERS RIELLO (TWO STAGE) RS 100

GAS BURNERS RIELLO (TWO STAGE) RS 100

JUAL GAS BURNERS RIELLO (TWO STAGE) RS 100

Seri pembakar RS 100 mencakup jarak tembak dari 232/698 hingga 1163 kW, dan telah dirancang untuk digunakan pada ketel air panas bersuhu rendah atau sedang, ketel uap atau udara panas, ketel minyak diatermik. Operasi adalah “progresif dua tahap”; pembakar dilengkapi dengan kotak kontrol keselamatan pembakar berbasis mikroprosesor yang memasok indikasi operasi dan diagnosis penyebab kesalahan.

Riello RS 100 adalah salah satu tipe gas burner (pembakar gas) dari seri RS buatan Riello ITALIA dirancang khusus untuk aplikasi boiler dan sistem pemanas industri.Performa kipas dan kepala pembakaran yang ditingkatkan, menjamin fleksibilitas penggunaan dan kerja yang sangat baik di semua tingkat pembakaran.

• CODE: 3785302
• MODEL: RS 100
• TYPE: 822 T1

GAS BURNER RIELLO RS 100 – TWO STAGE

TEKNIKAL DATA RIELLO RS 100

• MODEL : RS 100
• TYPE : 822 T1
• OUTPUT (1) 2nd stage
  • kW : 698 – 1163
  • Mcal/h : 600 – 1000
• OUTPUT (1) 1st stage min.
  • kW : 232
  • Mcal/h : 200
• FUEL NATURAL GAS:
  • Net calorific value kWh/Nm3 : 10 ( G20 ) /8.6 ( G25)
  • Mcal/Nm3 : 8.6 ( G20 ) /7.4 ( G25)
  • Absolute density kg/Nm3: 0.71 – 0.78
  •  max delivery Nm3/h : 116 – 135
  • pressure at maximum delivery (2) mbar : 9.3 ( G20 ) – 13.7 ( G25)
• OPERATION
  • ntermittent (min. 1 stop in 24 hours).
  • Two-stage (high and low flame) and one-stage (all – nothing)
• STANDARD USE : Boilers: water, steam, diathermic oil
• AMBIENT TEMPERATURE  :  0 – 40 °C
• COMBUSTION AIR TEMPERATURE :  max 60 °C
• NOISE LEVELS (3) SOUND PRESSURE dB(A) : 77
•                                      SOUND POWER dB(A)       : 88

Electrical data

• Model : RS 100
• ELECTRICAL SUPPLY 3 Ph : – 3 ~ 230 – 400V ~ +/-10% 50Hz
• FAN MOTOR:
  • rpm : 2890
  • W : 1500
  • V : 230/400
  • A : 5.5 – 3.4
• MOTOR CAPACITOR : F/V 8/450 12.5/450,  I1 – I2 : 1A – 20 mA
• ELECTRICAL POWER CONSUMPTION : W max 1800
• PROTECTION LEVEL : IP 44

SPESIFIKASI BURNER RIELLO RS 100

Model RS 100
Pembakar gas monoblok dengan aliran udara paksa dan operasi dua tahap, sepenuhnya otomatis, terdiri dari:

• – Sirkuit hisap udara dilapisi bahan kedap suara
• – Kipas dengan bilah lengkung terbalik (model RS 50 – 70 – 100 – 130) atau bilah lurus (model RS 64 MZ – 150-190)
• – Peredam udara untuk pengaturan aliran udara dan katup kupu-kupu untuk mengatur keluaran bahan bakar pada tahap 1 dan 2 yang dikendalikan oleh motor servo dengan cam variabel
• – Motor starter pada 2800 rpm, tiga fase 400V dengan netral, 50Hz
• – Kepala pembakaran, yang dapat diatur berdasarkan keluaran yang dibutuhkan, dilengkapi dengan:
  • – kerucut ujung baja tahan karat, tahan terhadap korosi dan suhu tinggi
  • – elektroda pengapian
  • – probe ionisasi
  • – distributor gas
  • – cakram stabilitas nyala api
• – Sakelar tekanan udara minimum menghentikan pembakar Jika jumlah udara di kepala pembakaran tidak mencukupi
• – Kotak kontrol pengaman pembakar berbasis mikroprosesor, dengan fungsi diagnostik
• – Steker dan soket untuk sambungan listrik (model RS 50-64)
• – Sakelar pemilihan nyala/mati pembakar
• – Sakelar manual tahap 1 – 2
• – Jendela inspeksi api
• – Palang geser untuk memudahkan pemasangan dan perawatan
• – Filter pelindung terhadap gangguan radio
• – Tingkat perlindungan listrik IP 44.

Katalog : KATALOG RIELLO RS 100
