JUAL BURNER RIELLO 40 G10 DAN CARA PEMASANGAN

JUAL BURNER RIELLO 40 G10 DAN CARA PEMASANGAN

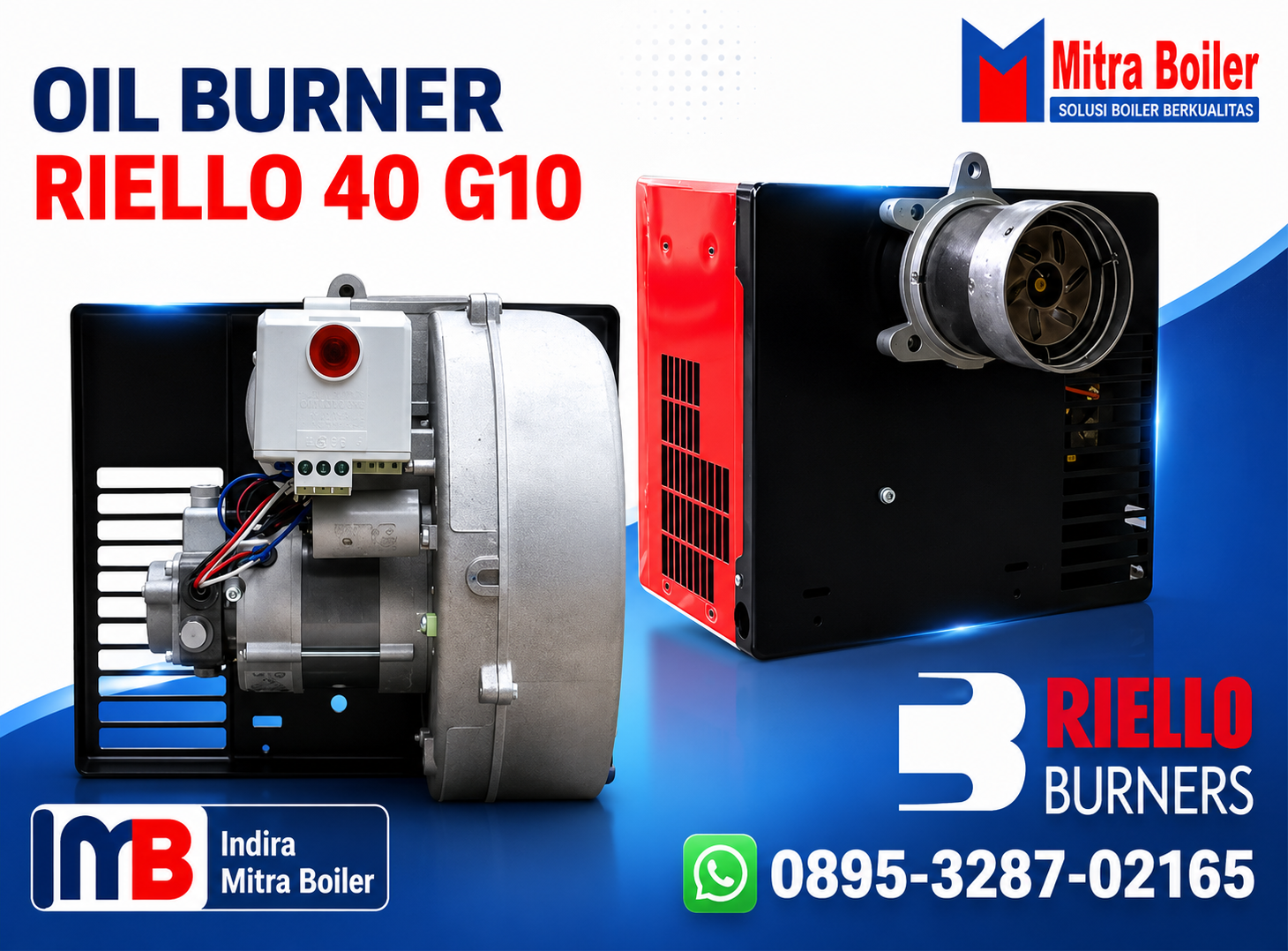

Burner Riello 40 G10 Adalah Burner dengan Bahan bakar solar dengan kapasitas thermal 100.000 Kcal/Jam, dengan sistem kerja satu tahap/satu api dengan menggunakan 1 Nozzle Pembakaran. Burner Riello ini pabrikan Brand Italia sangat mudah di gunakan dan mudah perawatannya. Seri Riello 40 G tersedia dalam sepuluh model berbeda, dengan daya keluaran mulai dari 12 hingga 240 kW.

Tingkat kualitas yang tinggi menjamin pengoperasian yang aman. Dalam pengembangan pembakar ini, perhatian khusus diberikan pada pengurangan gangguan, kemudahan pemasangan dan penyesuaian, serta ukuran sekecil mungkin agar sesuai dengan semua jenis boiler yang tersedia di pasaran. Semua model telah disetujui oleh Standar Eropa EN 267 dan sesuai dengan Arahan Eropa untuk EMC, Tegangan Rendah, Mesin, dan Efisiensi Boiler.

DATA TEKNIKAL RIELLO 40 G10 ( 100.000 Kkal )

• Model: RIELLO 40 GS10 TL
• Tipe : 554T1
• Output panas (Hi) (1) min – maks : 42 ÷ 116 kW
• kkal/jam : 36.000 ÷ 100.000
• Bahan Bakar : Keluarga 2 Minyak Ringan/Solar
• NCV 8 12 kWh/m3 – 7.000 10.340 kkal/m3
• Tekanan: min. 19 mbar – maks. 360mbar
• Operasi Intermiten (FS1)
• Penggunaan Boiler: udara dan minyak diatermik
• Suhu sekitar 0 – 50 °C
• Suhu udara pembakaran °C maks 60
• Pasokan listrik 1/230V/50Hz
• Kecepatan putaran motor kipas – rad/s : 2800 – 294
  • V – Hz : 230 – 50
  • W : 90
  • A : 0,75
• Pengapian trafo : Primer 230V / 1,8A – Sekunder 8 kV / 30 mA
• Kapasitor: µF 2
• Daya listrik yang diserap : 0,13 kW
• Tingkat perlindungan IP40
• Berat: 16 kg
• Tingkat gangguan (2) Tekanan suara : 63,1
• Daya suara dB(A) : 74,7

CARA PEMASANGAN BURNER RIELLO 40 G10

1. Persiapan

• Pastikan boiler sesuai dengan kapasitas Riello R40 G10.
• Matikan sumber listrik.
• Siapkan:
  • Kunci pas dan obeng.
  • Pressure gauge untuk pompa solar.
  • Vacuum gauge (bila diperlukan).
  • Combustion analyzer (untuk setting akhir).

2. Pemasangan Burner

• Pasang flange burner pada pintu boiler menggunakan gasket.
• Masukkan blast tube sesuai panjang yang direkomendasikan.
• Kencangkan baut pengikat hingga burner terpasang kokoh.
• Pastikan nozzle berada di posisi yang benar di dalam ruang bakar.

3. Sambungan Jalur Bahan Bakar

• Hubungkan pipa hisap (suction) dan pipa balik (return) ke pompa burner.
• Pasang filter solar sebelum pompa.
• Bila menggunakan sistem satu pipa (one-pipe), ikuti konfigurasi pompa sesuai manual.
• Pastikan tidak ada kebocoran pada sambungan.

4. Instalasi Listrik

• Hubungkan sumber listrik 220–230 V AC, 50 Hz (sesuai model).
• Sambungkan:
  • Phase (L)
  • Neutral (N)
  • Ground (PE)
• Hubungkan thermostat atau burner controller sesuai diagram wiring pada manual.

5. Pengaturan Awal

• Buka katup bahan bakar.
• Lakukan priming hingga udara keluar dari pompa.
• Periksa tekanan pompa sesuai spesifikasi nozzle yang digunakan.
• Atur air damper pada posisi awal sesuai tabel di manual.

6. Start-up

• Nyalakan burner.
• Pastikan urutan kerja:
  1. Motor berputar.
  2. Kipas melakukan pre-purge.
  3. Trafo ignition menghasilkan percikan.
  4. Solenoid valve membuka.
  5. Api terbentuk dan terdeteksi photocell.

7. Penyetelan Pembakaran

Gunakan combustion analyzer untuk mengatur:

• CO₂/O₂.
• CO serendah mungkin.
• Smoke number (Bacharach) idealnya 0–1.
• Sesuaikan bukaan udara hingga pembakaran bersih dan stabil. Riello juga merekomendasikan penyetelan berdasarkan spesifikasi pabrik dan verifikasi dengan analisis pembakaran, bukan hanya melihat warna api.

8. Pemeriksaan Akhir

• Cek kebocoran bahan bakar.
• Pastikan flame stabil.
• Uji fungsi thermostat dan safety lockout.
• Periksa arus motor dan suara operasi burner.

Manual Resmi

Riello menyediakan Installer Manual R40 G10 (bahasa Inggris dan bahasa lainnya) pada halaman produk resminya, yang memuat:

• Diagram wiring.
• Dimensi pemasangan.
• Pengaturan nozzle.
• Tekanan pompa.
• Tabel pengaturan udara.
• Prosedur commissioning.

Installation, use and maintenance instructions Burner Riello G10
