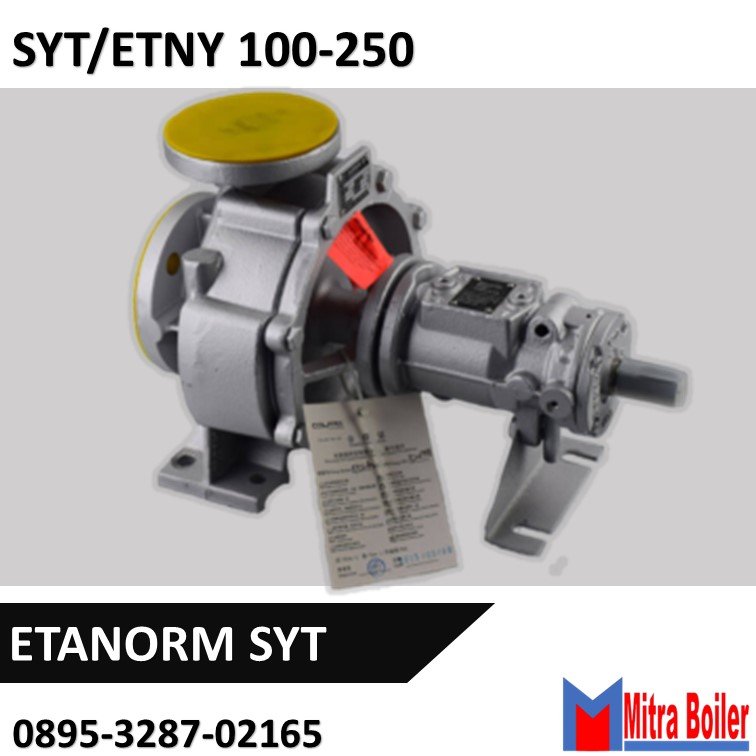

KSB ETANORM SYT 125-100-250 – POMPA TRANSFER OLI/AIR PANAS
KSB ETANORM SYT 125-100-250 – POMPA TRANSFER OLI/AIR PANAS
-
KSB ETANORM SYT 125-100-250 – POMPA TRANSFER OLI/AIR PANAS
Karakteristik teknis • Suhu cairan maksimal: hingga +350°C (cairan perpindahan panas), hingga 180 °C (air super panas) • Tekanan maksimum: 16 bar • Tinggi maksimum: 102 m (50Hz ); 100m (60Hz)
Desain
oli termal • Pompa volute • Pemasangan horizontal • Konstruksi proses • Sel tunggal • Peringkat dan kinerja menurut EN 733 • Peningkatan efisiensi dan NPSHreq berkat hidraulik impeler (baling-baling) yang dikonfirmasi secara eksperimental • Pengurangan biaya pengoperasian dengan memangkas diameter nominal impeler pada titik pengoperasian • Keausan rendah, tingkat getaran berkurang, dan kelancaran pengoperasian berkat kemampuan hisap yang baik dan hampir kavitasi- pengoperasian bebas pada rentang pengoperasian yang luas • Segel bodi yang andal dalam kondisi pengoperasian yang berubah-ubah berkat segel bodi yang tersembunyi •Ukuran tambahan untuk laju aliran rendah berkat perpanjangan kisi-kisi hidraulik • Pembongkaran yang mudah berkat konstruksi proses, berkat bodi pompa yang dapat tetap melekat pada pipa • Pembongkaran yang mudah berkat baut yang digerakkan keluar pada penutup bodi/antarmuka penopang bantalan • Pendarahan udara optimal berkat konsep degassing VenJet yang efisien • Keamanan operasional maksimum berkat segel mekanis tandem ganda • Ketahanan tinggi berkat plain bearing anti-pemblokiran, dilumasi oleh cairan yang dipompa, terbuat dari karbon atau SIC/SIC •
Aplikasi
• Instalasi transfer termal
• Sirkulasi air super panas
• Air super panas •SPESIFIKASI PUMPS ETANORM SYT 100-250
- Nomor referensi : AR12515-02
- Pabrikan : KSB
- Seri : Etanorm SYT
- Ukuran : 100-250
- Jumlah revolusi : 2975 rpm
- Diameter impeler : 255mm
- Performa mesin : 90kW
- Frekuensi motorik : 50/60Hz
- Tegangan motor : 3x 400/690V
- Kondisi : Baru
- Q : Min: 73,00 Maks: 401,00 m³/jam
- H : Min: 60,00 Maks: 93,50 m
- Berat pengiriman : 652,00kg
Volute: besi cor grafit bulat JS1030 / 536 Gr 60-40-18 / GP240GH+N / A216 Gr WCB • Penutup bodi: Besi cor grafit bulat JS1030 / A536 Gr 60-40-18 / GP240GH+N / A216 Gr WCB • Poros: Baja krom 1,4021 + QTHRC50 / A276 TP 410 Cond H • Impeller: Besi cor kelabu JL1040 / A 48 Cl 35B / Baja tahan karat 1.4408 / A743 Gr CF8M / Baja tuang • Bantalan polos: Karbon KHK / SiC / SiC • Penyangga bantalan: Besi cor grafit bulat JS1030 / A536 Gr 60-40-18 • Segel: BU9593 / HDR / CrNi grafit 1G • Cincin aus, hisap samping: Besi cor kelabu JL1040 / CI / Chromhard 400 • Cincin aus, sisi tekanan: Besi cor kelabu JL1040 / CI / Chromhard 400v • Stud: Baja 8,8 / 1,7709+QT / A193 Gr B7 • Steker: Baja • Mur: 8+A2A / 8+B633 SC1 TP3 / 1.7218+QT+A2D / A194 Gr 7 / Gr 2H+B633 SC1 TP2 • Mur roda: 8
-
