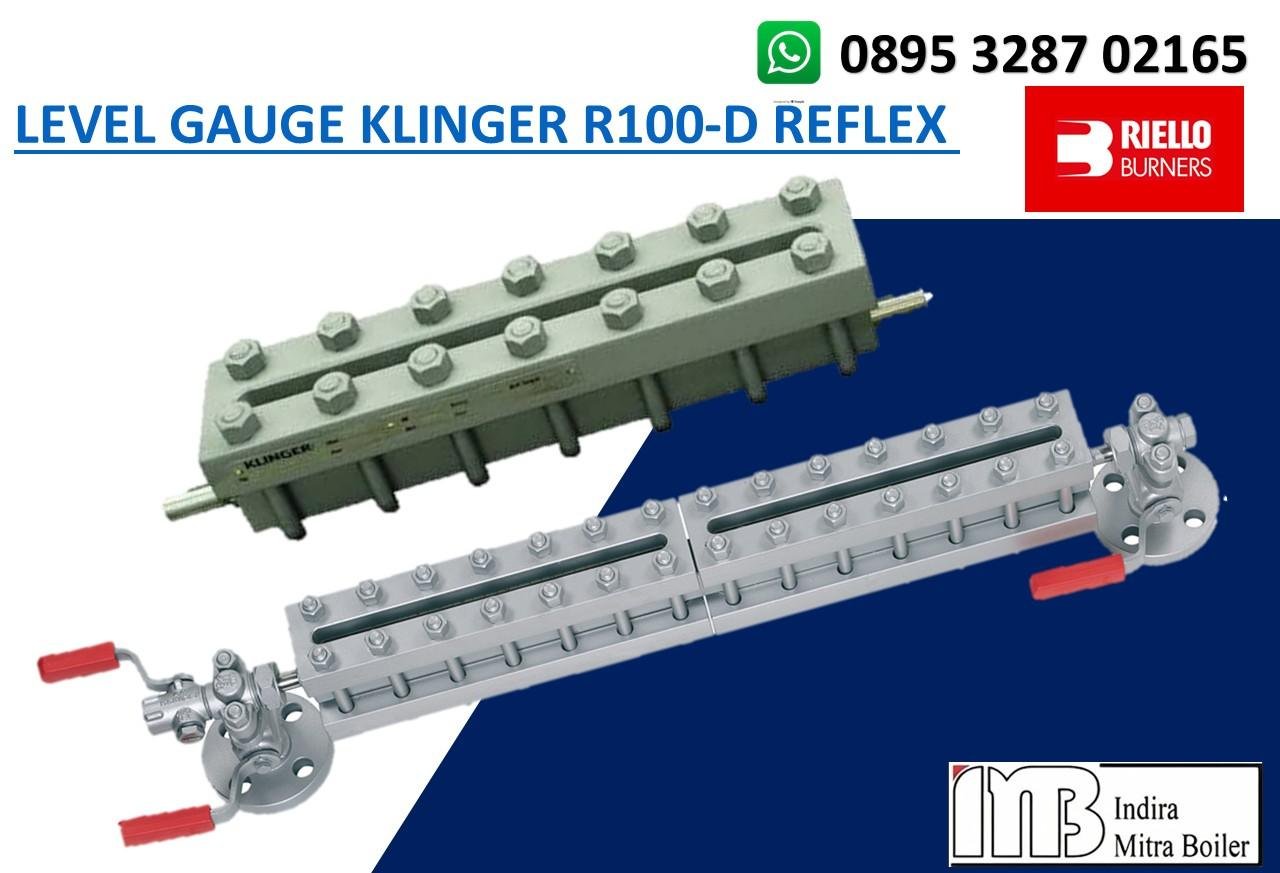

LEVEL GAUGE KLINGER R100-D REFLEX -FOR BOILER

LEVEL GAUGE KLINGER R100-D REFLEX -FOR BOILER

Level Gauge KLINGER R100-D merupakan alat indikator ketinggian cairan yang dirancang untuk aplikasi steam boiler dan proses industri. Menggunakan kaca refleks berbahan borosilikat, alat ini menampilkan perbedaan kontras antara bagian yang berisi cairan dan bagian yang berisi uap sehingga level dapat diamati secara langsung.

Produk KLINGER R100-D memiliki konstruksi bodi baja karbon A105N, kaca refleks Type B, serta sambungan flensa PN40. Alat ini dirancang untuk aplikasi proses dengan kelas tekanan PN100/ANSI 600 dan kondisi uap hingga tekanan desain 22 bar pada temperatur 219°C.

Spesifikasi utama:

• Brand: KLINGER
• Type: R100-D
• Jenis: Reflex Level Gauge
• Body Material: Carbon Steel A105N
• Glass Material: Borosilicate Type B
• Glass Seal: Graphite
• Connection: Flange PN40
• Ukuran sambungan umum: DN20 / DN25
• Steam Design Pressure: 22 bar
• Steam Temperature: 219°C pada 22 bar
• Design Temperature: hingga 400°C

Aplikasi:

• Steam boiler industri
• Bejana bertekanan
• Sistem pemantauan level cairan
• Instalasi proses industri

KLINGER R100-D membantu operator memantau level cairan secara visual. Sebelum melakukan pemesanan, pastikan media, tekanan dan temperatur operasi, ukuran flensa, jarak tengah sambungan (center-to-center), serta konfigurasi katup sesuai dengan kebutuhan instalasi.

Reflex – R100
Process: PN100/ANSI 600 T 400°C
Steam: Bar 22 – T 219°C
Suitable for shut-off Fittings:
– D Cock on Steam
– DG Cock on Process
– RAV 956/957 on Process
– RAV 946/947 on Process

Standard Sizes from I to 7 x IX
Material FS/H – M/H – M – Other on request

SPESIFIKASI LEVEL GAUGE REFLEX KLINGER R100-D

SPESIFIKASI LEVEL GAUGE REFLEX KLINGER R100-D

JUAL LEVEL GAUGE KLINGER R100 REFLEX

• Manufacturer : KLINGER
• Model / Type : R 100-D
• Jenis : Reflex Level Gauge / Level Gauge Glass
• Prinsip kerja : Reflex glass — perbedaan pantulan cahaya antara fase cair dan gas/uap menghasilkan indikasi level yang jelas
• Aplikasi : Air, liquid, liquid gas, steam, glycol, ammonia
• Material body : Steel A105N
• Reflex glass : Borosilicate, thermally prestressed, Type B
• Glass gasket/seal : Graphite
• U-bolt : ASTM A193 B7
• Nut : ASTM A194 2H
• Shut-off valve : Type D, Steel A105
• Connection : Flange PN40
• Standard flange size : DN20 / DN25
• Process pressure class : PN100 / ANSI 600
• Steam design pressure : 22 bar
• Steam working pressure : 18 bar
• Steam temperature : 219°C pada 22 bar
• Maximum design temperature : hingga 400°C
• Temperature range : sekitar -20°C sampai +400°C
• Display : Kontras hitam/terang yang jelas
• Orientation : Left-hand atau right-hand lever
• Display adjustment : Dapat diputar 360°
• Glass replacement : Relatif mudah dilakukan
• Pressure rating process : PN100 / ANSI 600

Pada pengukur refleks, cairan dilihat melalui kaca refleks, kristal dengan permukaan halus dan permukaan prisma. Tindakan pembiasan memungkinkan untuk melihat level internal cairan, mengingat bahwa dalam fase cairnya, cahaya diserap sepenuhnya dan membuat cairan tampak gelap. Yang terhubung dengan gas/udara memantulkan cahaya sepenuhnya dan memiliki warna yang bening. Pengukur

level refleks menawarkan banyak keuntungan seperti biaya pembelian dan perawatan yang rendah dan pembacaan level yang mudah. ​​Namun, pengukur ini tidak dapat digunakan dalam kasus tertentu, misalnya ketika level pemisahan antara dua cairan harus dibaca, ketika pengamatan warna cairan diperlukan atau ketika cairan adalah aliran air bertekanan tinggi.
