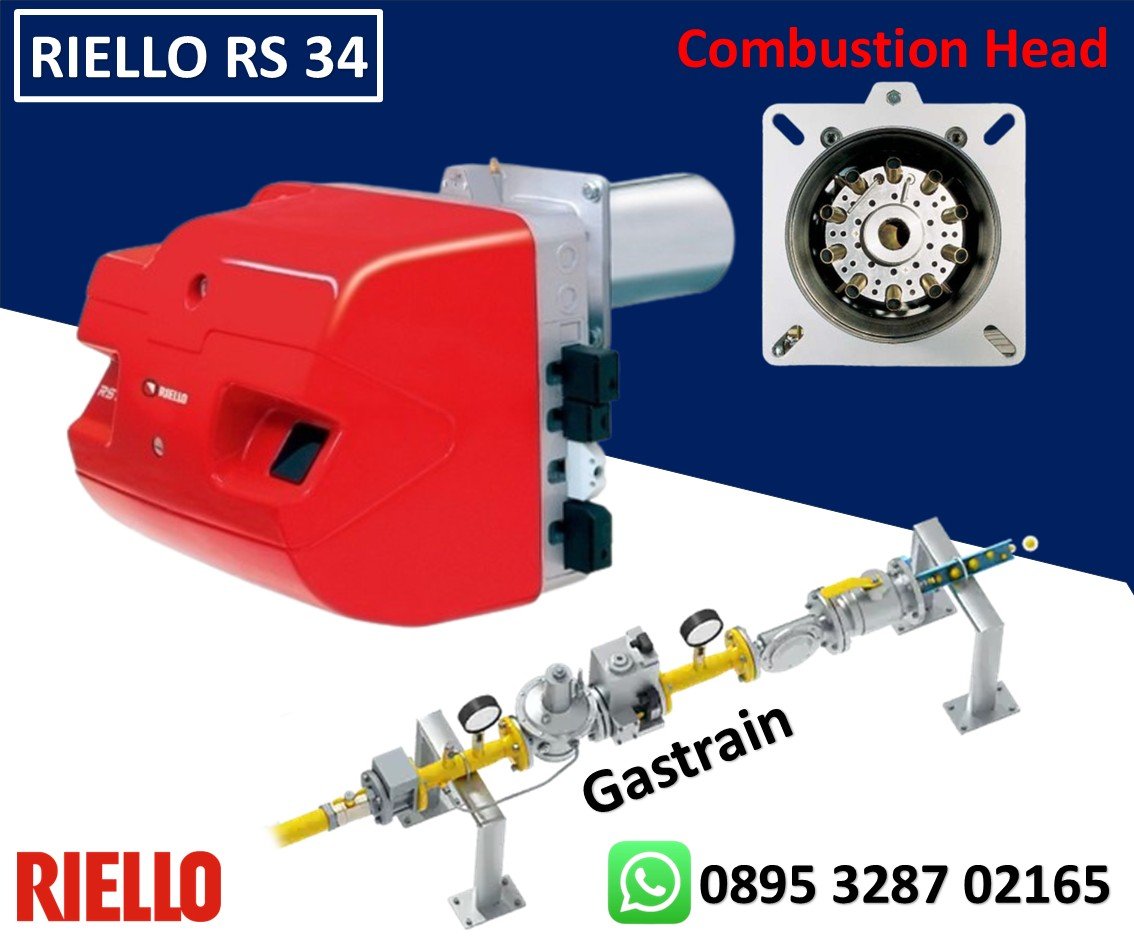

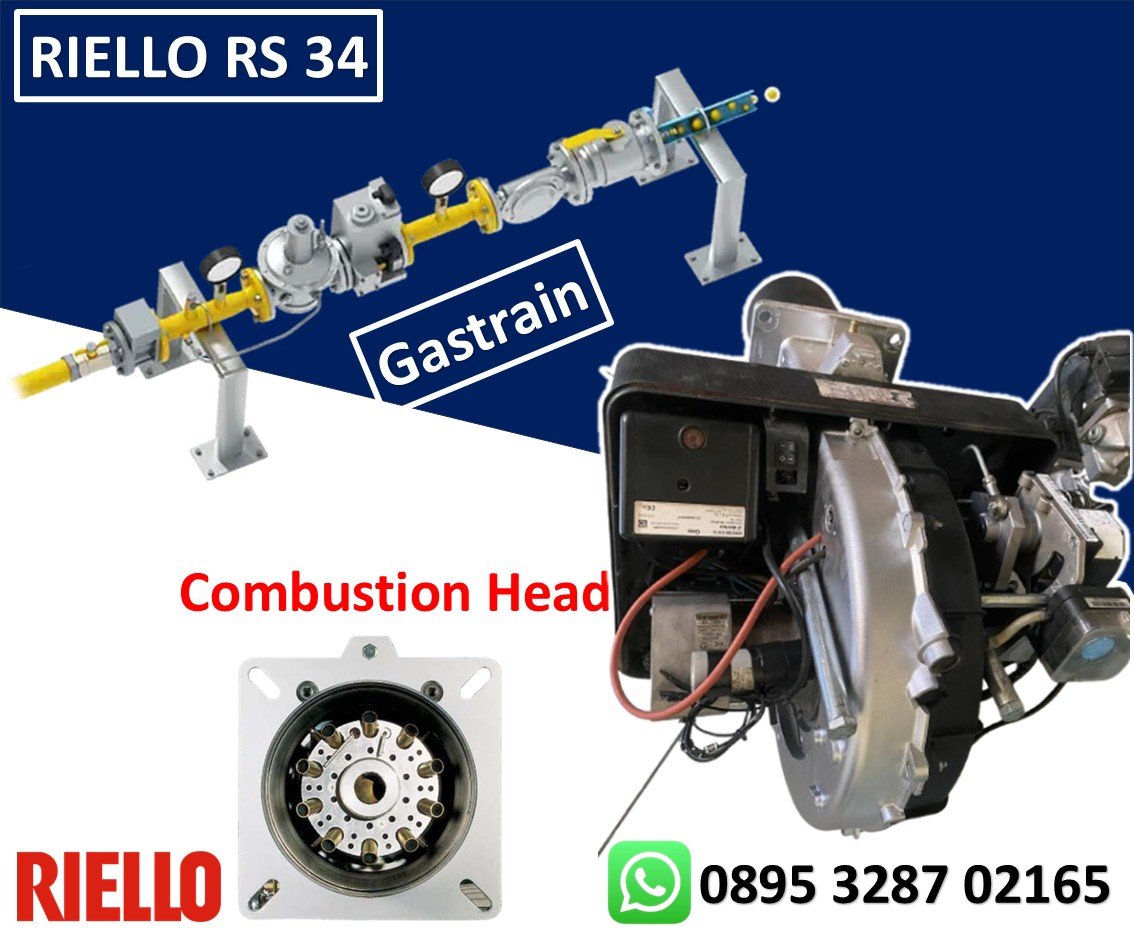

RIELLO RS34 – BURNER GAS DUA TAHAP 336.000 KCAL

RIELLO RS34 – BURNER GAS DUA TAHAP 336.000 KCAL

Burner RIELLO RS 34 Merupakan Burner yang dirancang untuk digunakan pada boiler air panas suhu rendah atau sedang, boiler udara panas atau uap, serta boiler minyak diatermik.

Pengoperasiannya “progresif dua tahap”; burner dilengkapi dengan kotak kontrol pengaman burner berbasis mikroprosesor yang memberikan indikasi pengoperasian dan diagnosis penyebab kerusakan.

Performa kipas dan kepala pembakaran yang tinggi menjamin fleksibilitas penggunaan dan kinerja yang sangat baik di semua tingkat pembakaran. Desain eksklusifnya memastikan dimensi yang lebih kecil, kemudahan penggunaan, dan perawatan.

TEKNIKAL DATA SHEET

• MODEL : RS 34 MZ
• JENIS    : 883 T

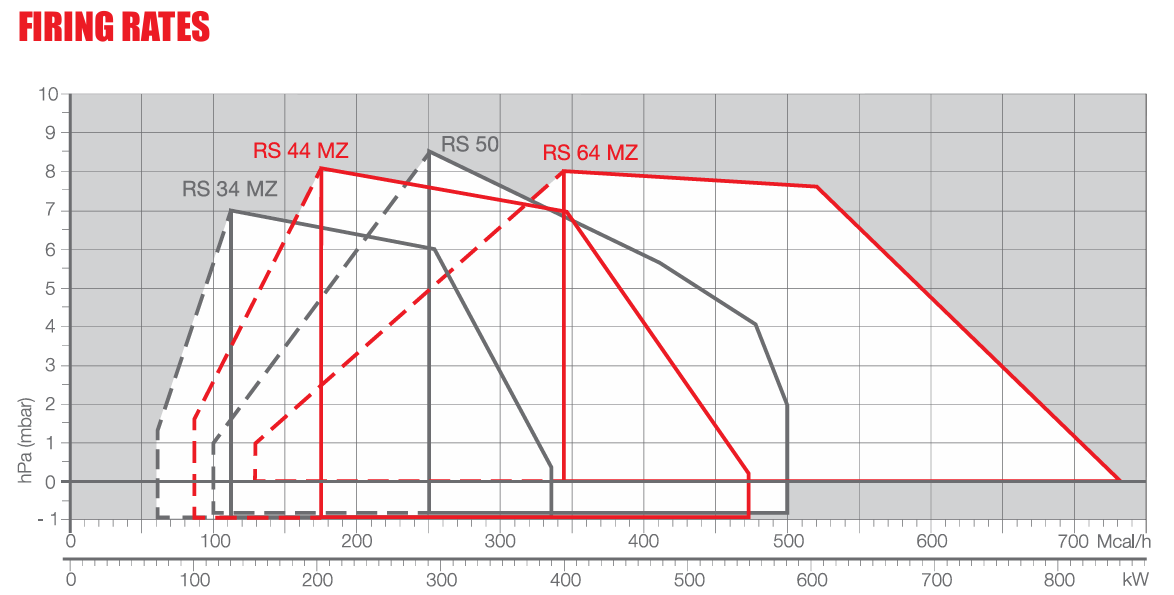

• KELUARAN : 125 – 390 kW , 108 – 336 Mcal / h
• OPERASI
  • • Intermiten (min. 1 pemberhentian dalam 24 jam)
    • Dua tahap (nyala tinggi dan rendah) dan satu tahap (semua-tidak ada)
• APLIKASI STANDAR : Boiler: air, uap, minyak dietermik
• PASOKAN LISTRIK : V : 230 ~ +/-10% , Hz : 50/60-fase tunggal
• MOTOR LISTRIK
  • rpm : 2800/3400
  • W : 300
  • V : 220- 240
• KAPASITOR MOTOR : mF / V : 12.5/400
• TRASFORMER PENGAPIAN
  • V1-V2 : 230v-1x15kv
  • 11 – 12 : 1a-25mA
• KONSUMSI DAYA LISTRIK : W max : 600

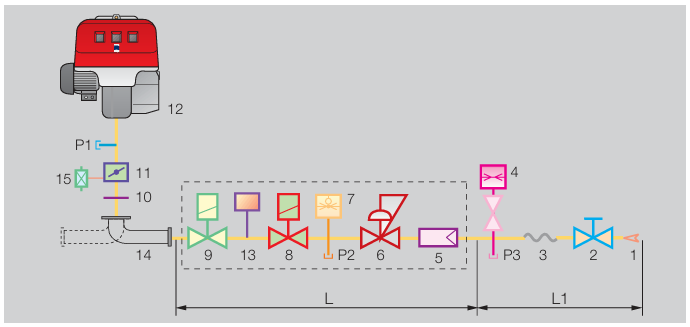

GASTRAIN RIELLO RS

GASTRAIN Pembakar dilengkapi dengan katup kupu-kupu untuk mengatur pasokan bahan bakar pada tahap 1 dan 2, yang dikendalikan oleh servomotor cam profil variabel. Bahan bakar dapat disuplai dari sisi kanan atau kiri.

Gastrain dapat dipilih agar paling sesuai dengan kebutuhan sistem, tergantung pada keluaran bahan bakar dan tekanan pada jalur pasokan. Kereta gas dapat berupa tipe “Multiblok” (berisi komponen-komponen utama dalam satu unit) atau tipe “Komposisi” (perakitan komponen-komponen tunggal).

• 1 Pipa masukan gas
• 2 katup manual
• 3 Sambungan anti getar
• 4 Pengukur tekanan dengan keran tombol tekan
• 5 Menyaring
• 6 Pengatur tekanan (vertikal)
• 7 Sakelar tekanan gas minimum
• 8 Pengaman solenoid VS (vertikal)
• 9 Solenoid pengatur VR (vertikal)
  • Dua pengaturan:
    • – keluaran api (bukaan cepat)
    • – keluaran maksimal (bukaan lambat)
•  MULTIBLOC gas train type MBD Gasket dan flens disertakan dengan pembakar
• 11 Katup kupu-kupu mengatur gas
• 12 Pembakar
• 13 Mekanisme kontrol segel untuk katup 8-9. Menurut standar EN 676, kontrol segel wajib
  untuk burner dengan daya maksimum di atas 1200 kW (pada rangkaian gas dengan kontrol segel)
• 14 Rangkaian adaptor pembakar gas
• 15 Sakelar tekanan gas maksimum (tersedia jika dipasang sebagai pembakar aksesori)
• P1 Tekanan kepala pembakaran
• P2 Tekanan hilir dari regulator
• P3 Tekanan hulu dari filter
• L Jaringan gas disediakan terpisah, dengan kode yang tercantum dalam tabel
• L1 Tanggung jawab pemasang
