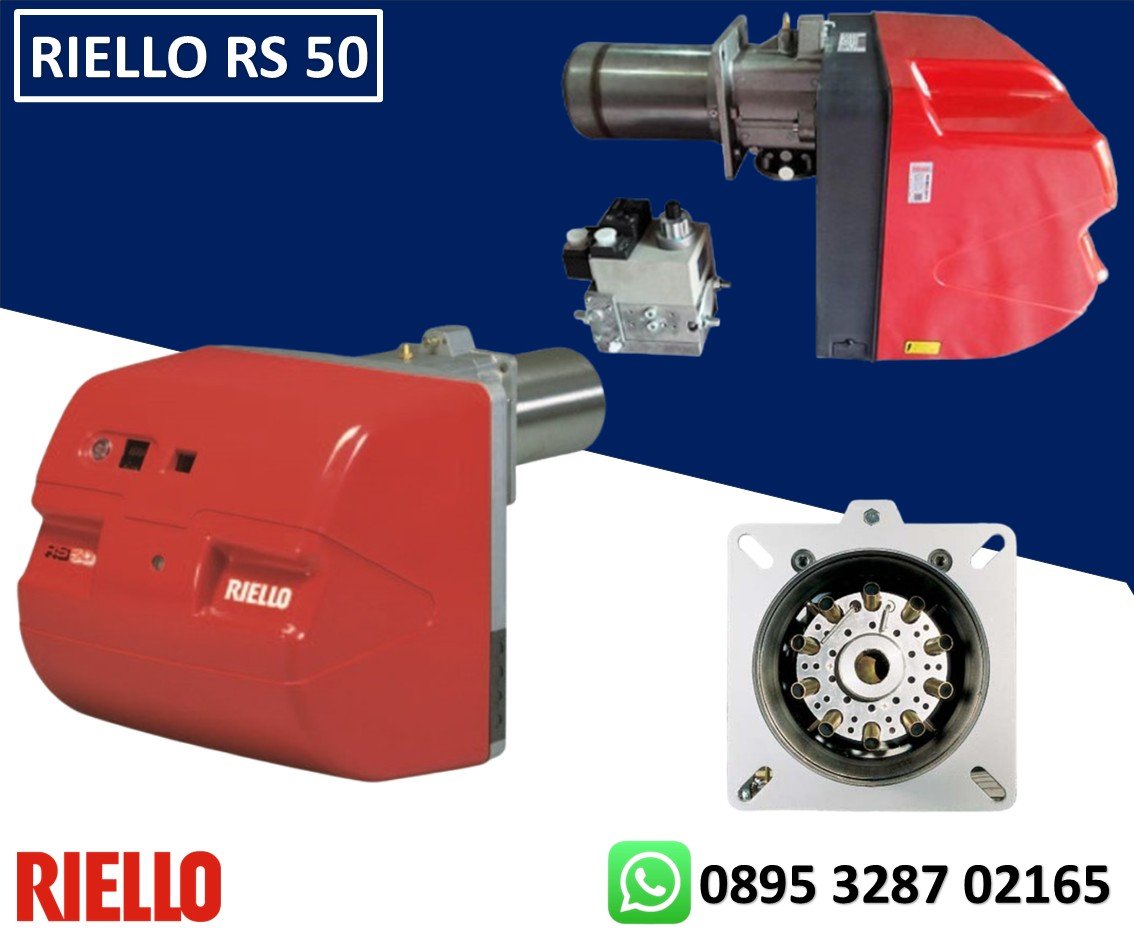

RIELLO RS50 – GAS BURNER 516.000 KCAL DUA TAHAP

RIELLO RS50 – GAS BURNER 516.000 KCAL DUA TAHAP

Burner RIELLO RS50 Merupakan burner bahan bakar Gas Brand Italia yang dirancang untuk digunakan pada boiler air panas suhu rendah atau sedang, boiler udara panas atau uap, serta boiler minyak diatermik.

Pengoperasiannya “progresif dua tahap”; burner dilengkapi dengan kotak kontrol pengaman burner berbasis mikroprosesor yang memberikan indikasi pengoperasian dan diagnosis penyebab kerusakan.

Performa kipas dan kepala pembakaran yang tinggi menjamin fleksibilitas penggunaan dan kinerja yang sangat baik di semua tingkat pembakaran. Desain eksklusifnya memastikan dimensi yang lebih kecil, kemudahan penggunaan, dan perawatan. Optimalisasi emisi suara dijamin oleh desain khusus sirkuit hisap udara dan material kedap suara yang terintegrasi. Beragam aksesori menjamin fleksibilitas kerja yang tinggi.

DATA TEKNIS RIELLO RS50

• MODEL : RS 50
• JENIS : 811 T1
• KELUARAN : 295 – 600 kW , 254 – 516 Mcal / h
• OPERASI
  • Intermiten (min. 1 pemberhentian dalam 24 jam)
  • Dua tahap (nyala tinggi dan rendah) dan satu tahap (semua-tidak ada)
• APLIKASI STANDAR : Boiler: air, uap, minyak dietermik
• PASOKAN LISTRIK : V : 1N ~ 230 V 50 Hz, 3 ~ 230 – 400V ~ +/-10% 50Hz
• MOTOR LISTRIK
  • rpm : 2800
  • W : 650
  • V : 220/240-380/415
• KAPASITOR MOTOR : mF / V : 12.5/450
• TRASFORMER PENGAPIAN
  • V1-V2 : 230 V – 1 x 8 kV
  • 11 – 12 : 1A – 20 mA
• KONSUMSI DAYA LISTRIK : W max : 750
• PROTECTION LEVEL : IP44

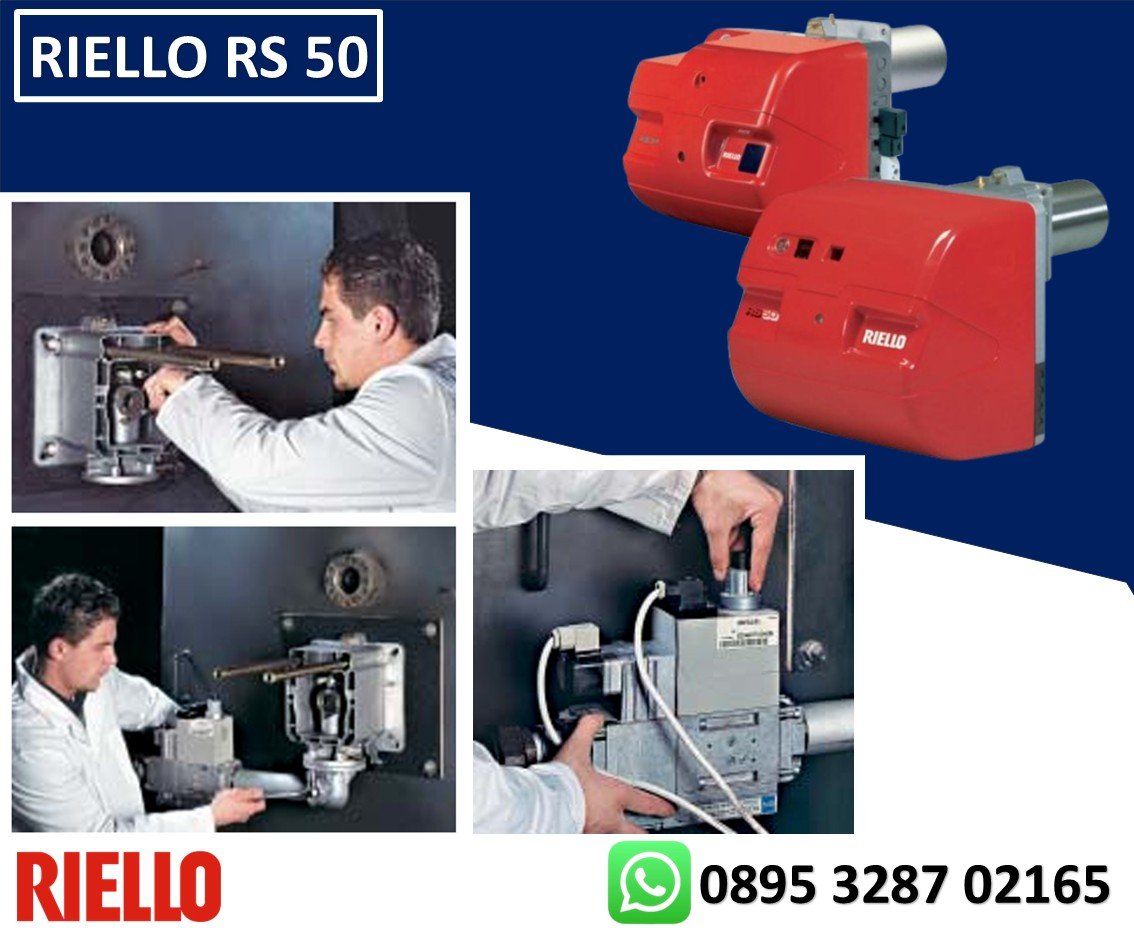

DESKRIPSI PEMASANGAN RIELLO RS 50

DESKRIPSI PEMASANGAN RIELLO RS 50

Pemasangan, penyalaan, dan perawatan harus dilakukan oleh personel yang berkualifikasi dan terampil. Semua operasi harus dilakukan sesuai dengan buku petunjuk teknis yang disertakan dengan burner.

PENGATURAN BURNER

• Semua pembakar dilengkapi batang geser untuk memudahkan pemasangan dan perawatan.
  Setelah mengebor pelat ketel, gunakan gasket yang disediakan sebagai templat, lepaskan tabung peledakan dari pembakar dan pasangkan ke ketel.
• Setel kepala pembakaran.
• Pasang rangkaian gas, pilih ini berdasarkan daya maksimum ketel dan pertimbangkan diagram terlampir.
• Pasang kembali casing pembakar ke batang geser. Tutup pembakar, geser ke atas hingga ke flens

SAMBUNGAN LISTRIK DAN START-UP

• Sambungkan sambungan listrik ke boiler sesuai diagram pengkabelan yang terdapat dalam buku petunjuk
  .
• Putar motor untuk memeriksa arah putaran (jika merupakan motor tiga fase).
• Lakukan kalibrasi pengapian pertama pada rangkaian gas.
• Saat menyalakan, periksa:
  • -Tekanan gas pada kepala pembakaran (hingga keluaran maks. dan min.)
  • -Kualitas pembakaran, dalam hal zat yang tidak terbakar dan udara berlebih.
