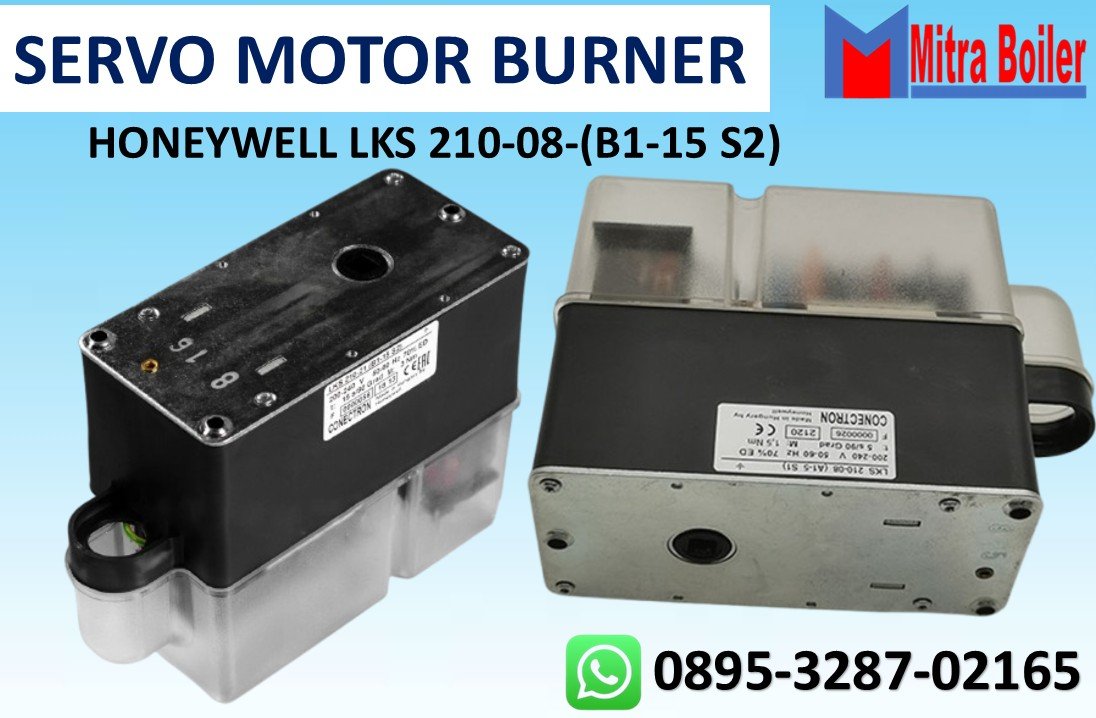

SERVO MOTOR BURNER – HONEYWELL LKS 210-08-(B1-15 S2)
SERVO MOTOR BURNER – HONEYWELL LKS 210-08-(B1-15 S2)
Servo Motor/Aktuator peredam udara Honeywell LKS 210-08-(B1-15 S2) Adalah Komponen Spare Part Burner Brand RIELLO untuk digunakan pada pembakar udara dan gas dua tahap atau Modulasi.
-
SERVO MOTOR BURNER – HONEYWELL LKS 210-08-(B1-15 S2)
Servo Motor/Aktuator peredam udara Honeywell LKS 210-08-(B1-15 S2) Adalah Komponen Spare Part Burner Brand RIELLO untuk digunakan pada pembakar udara dan gas dua tahap atau Modulasi. Untuk pembakar satu tahap atau dua tahap dengan peredam yang menutup sepenuhnya
dengan peredam yang menutup sepenuhnya. Unit penggerak terdiri dari motor sinkron yang dihubungkan ke roda gigi reduksi, tahap terakhirnya adalah roda gigi panas. Karena karakteristik penguncian otomatis pada roda gigi panas, momen penguncian yang cukup untuk seluruh rentang aplikasi dapat diperoleh. Unit penggerak dilumasi secara permanen dan benar-benar bebas perawatan.
TEKNIKAL DATA HONEYWELL LKS 210-08-(B1-15 S2)
Spesifikasi Teknis
Parameter Spesifikasi LKS 210-08-(B1-15 S2) Tegangan Satu fasa 230V~, 50Hz Konsumsi Daya Sekitar 4VA Posisi 0…90°, dapat disesuaikan tanpa batas melalui spindel Tahap 0 Biru, tertutup sepenuhnya Tahap 1 Oranye, sakelar pengikut berputar simultan dan sakelar pilot kering {HS 1} Tahap 2 Merah, satu sakelar pilot berputar simultan MV 2 Hitam Waktu Pengaturan untuk 90° 5s – 15s – 25s Torsi 15Nm – 3Nm – 3Nm Momen Penguncian Melalui roda gigi cacing pengunci otomatis Pemantauan Posisi Peredam udara secara bersamaan dengan penunjuk putar Rumah / Body Terbuat dari bahan sintetis, hitam, tidak mudah terbakar, padam sendiri Masukan Kabel 1xPG 11 Koneksi Listrik 2x blok terminal 7 kutub, 1 konektor arde Pemasangan Dengan 3x sekrup M5, misalnya M5x50 DIN 912 PTO Berupa kepala soket persegi internal 8×8, 20mm, lubang setengah lingkaran Φ 10mm, poros dalam Φ 10mm, 25mm Jenis Perlindungan IP 44 DIN 40 050 Suhu Sekitar -10 hingga +60°C Berat 1 kg Kabel Standar yang tersedia 10 inti, masing-masing 0,5mm², panjang 1,2m / Nomor bagian K 10F 1200 Peredam udara yang dapat diatur tanpa batas Peredam udara dapat diatur melalui rentang 90° dan cam memungkinkannya untuk disesuaikan dalam jumlah tak terbatas dengan berbagai cara. Penyesuaian ini dilakukan dengan cara tuas berkode warna. Kode warna ini mewakili tingkat kinerja masing-masing pada pembakar; biru untuk peredam penutup; oranye untuk kinerja rendah; merah untuk kinerja tinggi. Kode warna ini juga dapat ditemukan pada diagram rangkaian yang relevan dan pada tombol pengaturan.
Karena sakelar bantu yang terhubung, penggerak dapat berputar ke kedua arah, sesuai dengan pengaturan tuas. Pelepasan katup dilakukan oleh sakelar pengaman HS1 [terhubung ke tahap t] dan MV2, yang terakhir dapat disesuaikan secara terpisah [tuas hitam]. Posisi peredam udara pada waktu tertentu ditunjukkan oleh penunjuk di sepanjang skala.
Koneksi
Semua komponen listrik terpasang pada papan sirkuit tercetak. Dua blok terminal tersedia untuk koneksi lainnya. Masukan kabel PG II terletak di tengah dan mudah diakses dari semua sisi. Koneksi ke poros peredam udara dapat dilakukan melalui kepala soket persegi internal, baut bulat, atau poros berbentuk pohon, tergantung pada kebutuhan. Tiga baut pengencang [M 5] diperlukan untuk memasang aktuator dan rumah pembakar.
