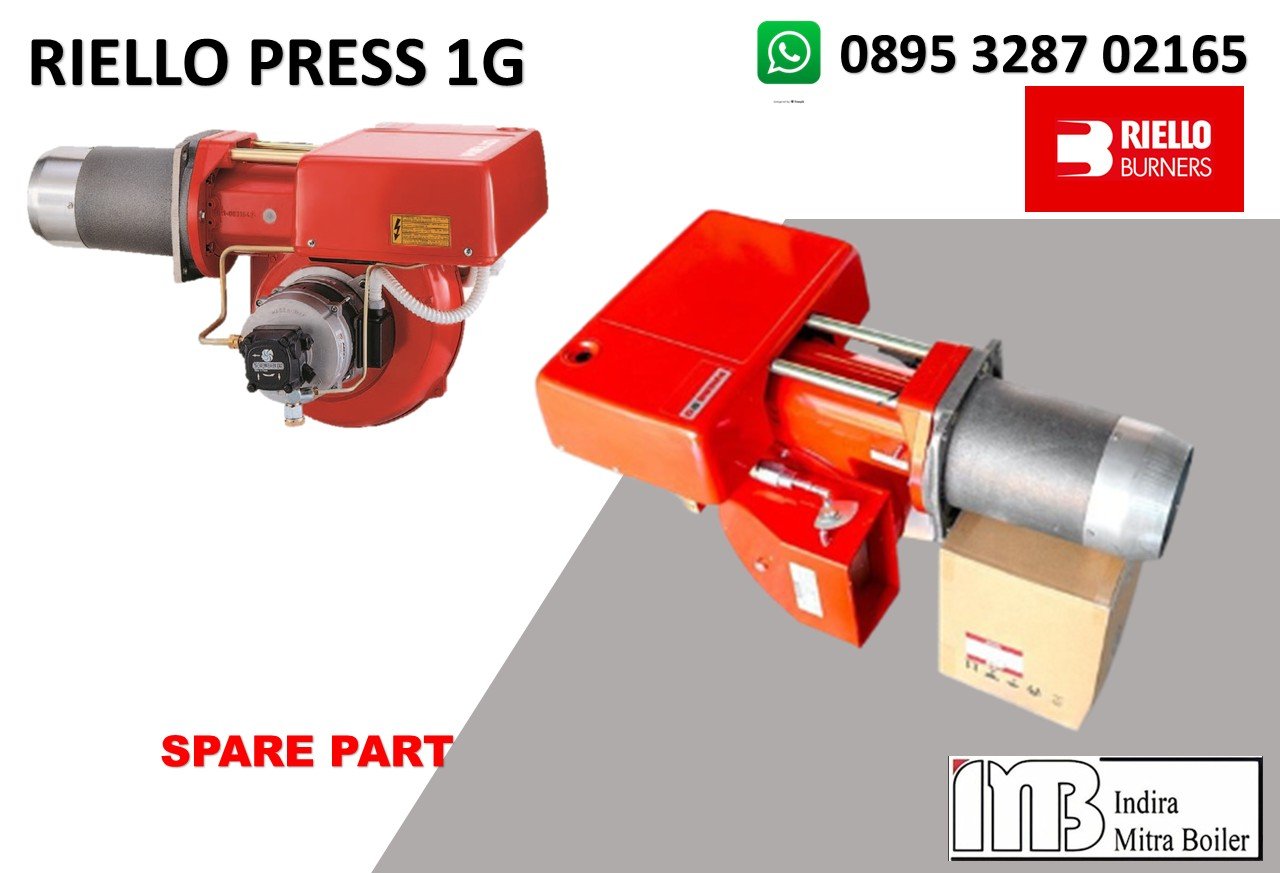

SPARE PART BURNER RIELLO PRESS 1G

Seri burner PRESS 1G merupakan burner gas satu tahap (single stage) yang dirancang untuk aplikasi pemanas berkapasitas kecil hingga menengah 130/190 – 534 kW, seperti boiler, oven, furnace, dan berbagai peralatan pemanas industri ringan maupun komersial. Burner ini menawarkan proses pembakaran yang stabil, efisien, serta mudah dalam pengoperasian dan perawatan.

PRESS 1G dilengkapi dengan sistem kontrol keselamatan berbasis mikroprosesor yang secara otomatis mengendalikan proses penyalaan, memonitor nyala api, serta menghentikan operasi burner apabila terjadi gangguan. Kepala pembakaran yang dapat disetel memungkinkan pencampuran udara dan gas secara optimal sehingga menghasilkan pembakaran yang sempurna, efisiensi bahan bakar yang tinggi, serta emisi yang rendah.

KOMPONEN PENTING BURNER PRESS 1G

Berikut adalah komponen-komponen utama yang berpengaruh langsung terhadap proses pembakaran, penyalaan, serta sistem keselamatan pada burner Riello PRESS 1G.

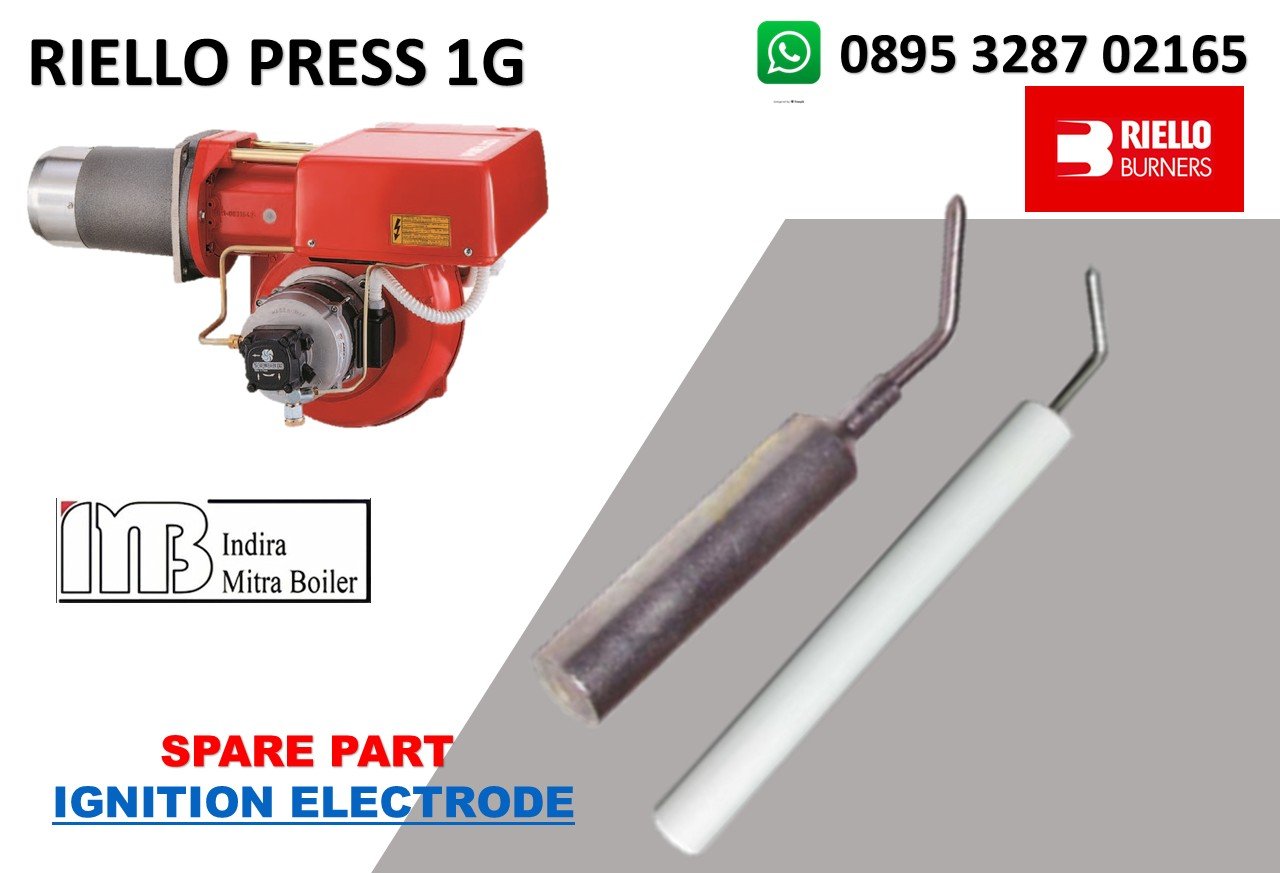

IGNITION ELECTRODE RIELLO PRESS 1G – P/N : 3004842

Riello PRESS 1G P/N 3004842, komponen ini adalah ignition electrode (elektroda pengapian). Data P/N 3004842 dikonfirmasi dalam katalog Riello sebagai ELECTRODE, dan digunakan pada beberapa burner PRESS termasuk PRESS 1G Type 606. Fungsi utama ignition electrode (elektroda penyalaan) adalah menghasilkan percikan bunga api (spark) untuk menyalakan campuran bahan bakar dan udara atau gas pada suatu sistem pembakaran.

• Brand : Riello
• P/N : 3004842
• Nama : Ignition Electrode / Electrode
• Aplikasi : Riello PRESS 1G
• Type terverifikasi : PRESS 1G Type 606 T1/T2 dan varian terkait
• Fungsi : Membuat percikan api untuk ignition
• Material utama : Batang elektroda logam + isolator keramik
• Panjang sekitar : 140–150 mm, tergantung metode pengukuran/sumber
• Panjang isolator : sekitar 120 mm
• Diameter isolator : sekitar 14 mm
• Diameter batang elektroda : sekitar 3 mm
• Ujung elektroda Bengkok, sekitar 115° pada data supplier
• Connection : sekitar 6,3 mm pada salah satu data supplier
• Weight sekitar : 0,04–0,044 kg

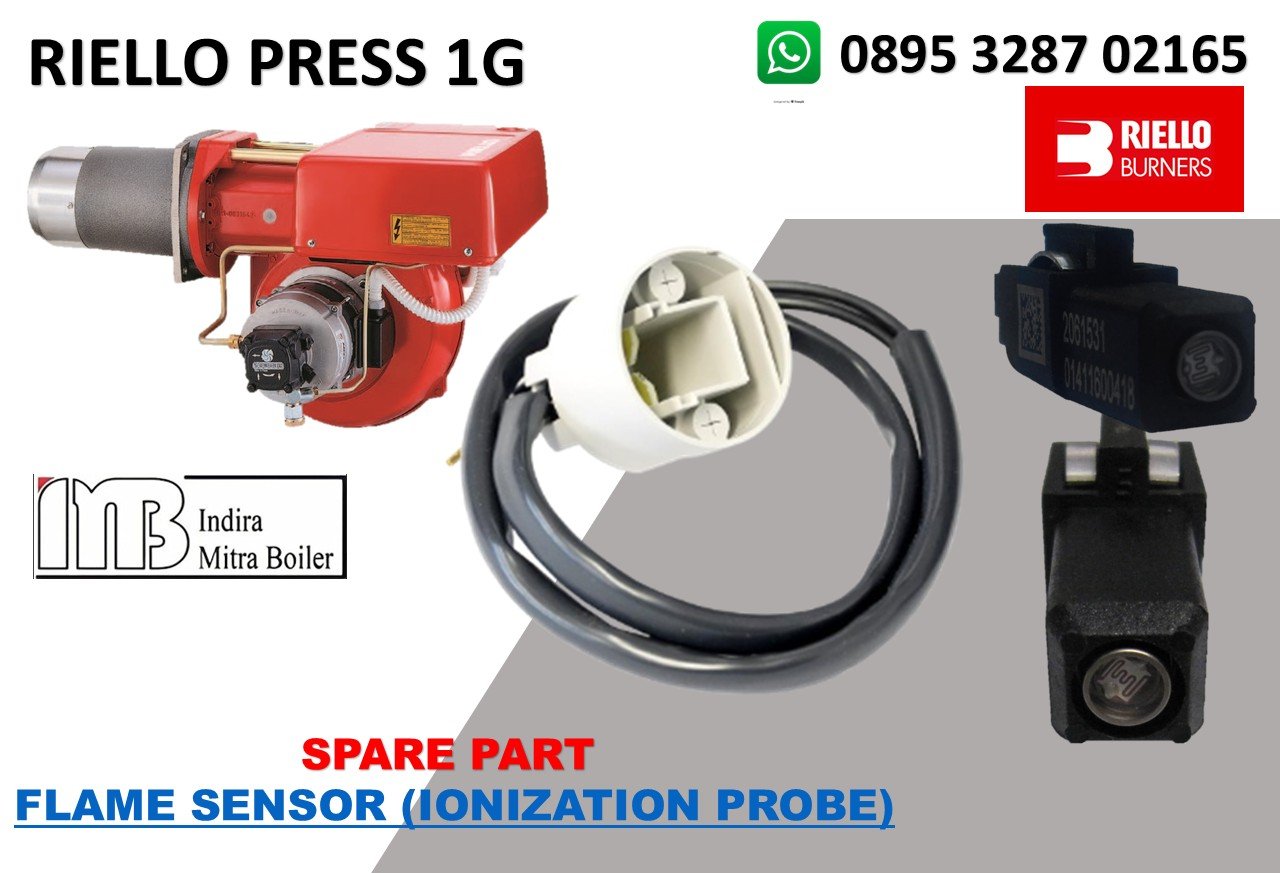

FLAME SENSOR (IONIZATION PROBE) RIELLO PRESS 1G – P/N : 3002280

Riello PRESS 1G P/N 3002280, komponen ini adalah FLAME SENSOR / PHOTOCELL (P.E. CELL) yang berfungsi mendeteksi keberadaan nyala api pada burner. Catatan penting: untuk PRESS 1G, P/N 3002280 sudah memiliki pengganti 20132573 pada parts list yang lebih baru. Fungsi utama Ignition Transformer adalah mengubah tegangan listrik rendah menjadi tegangan tinggi untuk menghasilkan percikan api pada ignition electrode sehingga campuran bahan bakar dan udara dapat menyala. Tegangan keluaran umumnya berada pada kisaran 5.000–20.000 volt, tergantung jenis burner dan transformernya.

• Flame detection sensor Riello burner
• Part No : 20132573 ex 3002280
• Brand : Riello
• P/N lama : 3002280
• Nama : Flame Sensor / Photocell / P.E. Cell
• P/N pengganti : 20132573
• Aplikasi : Riello PRESS 1G dan beberapa PRESS series
• Fungsi : Mendeteksi keberadaan nyala api
• Tipe sensor : Photocell / flame detector
• Posisi : Menghadap area pembakaran/flame
• Output fungsi : Signal flame ke control box

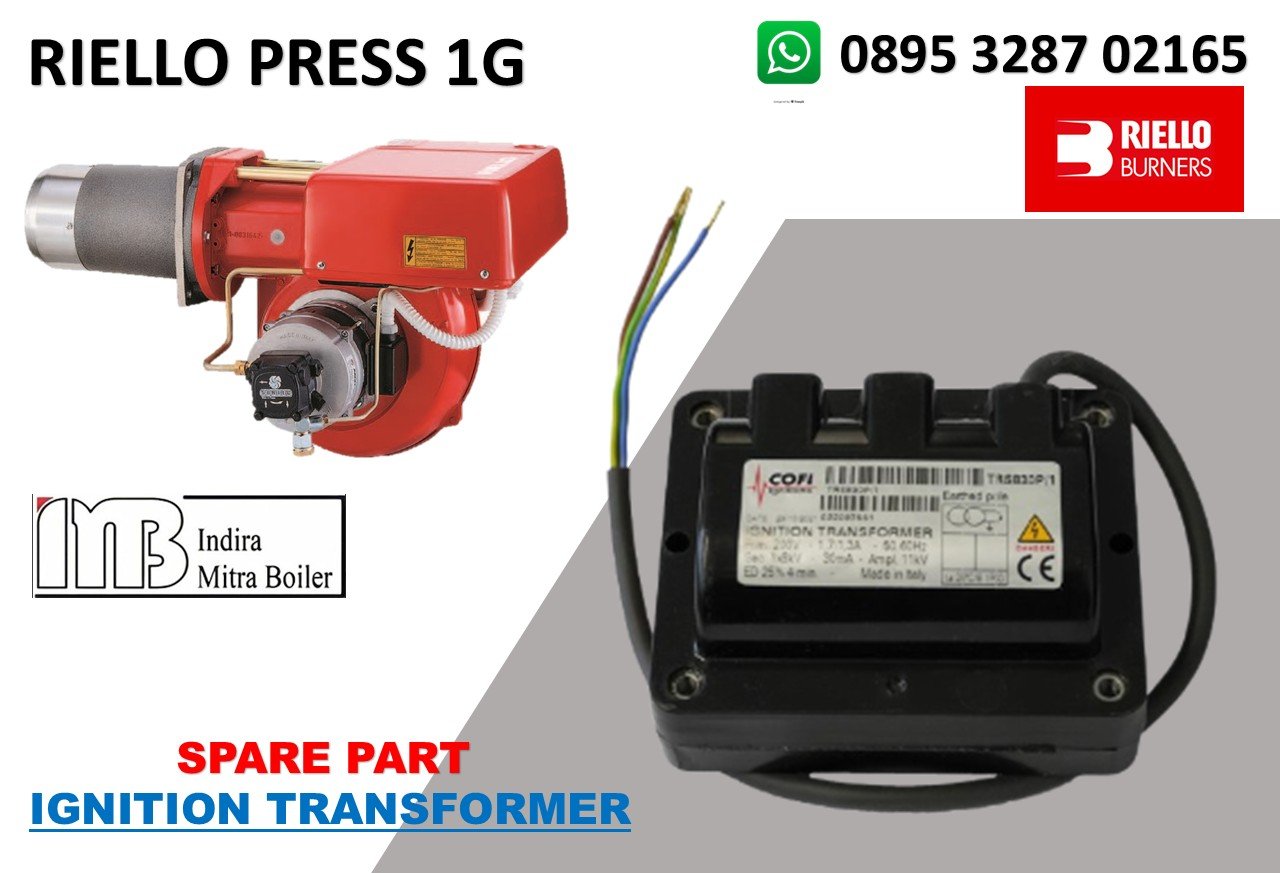

IGNITION TRANSFORMER RIELLO PRESS 1G – P/N : 3003066

Untuk Riello PRESS 1G P/N 3003066, komponen ini adalah IGNITION TRANSFORMER 200 V, yaitu transformator pengapian yang menghasilkan tegangan tinggi untuk membuat spark pada ignition electrode. Pada dokumentasi Riello, 3003066 tercantum sebagai “TRANSFORMER 200 V” untuk PRESS 1G/2G dan beberapa burner terkait. Untuk PRESS 1G Type 606 T85, P/N ini juga tercantum pada parts diagram.

• Model Burner : Riello Press 1G
• Part No : 3003066
• Nama/Nomor Model : Transformer TRS830P/1
• Penggunaan/Aplikasi : Trafo pengapian (Ignition Transformer) yang digunakan pada burner industri
• Merek : COFI
• Kapasitas Arus : 30 mA
• Sec : 1 x 8 kV
• Frekuensi : 50/60 Hz
• Made In : Italy

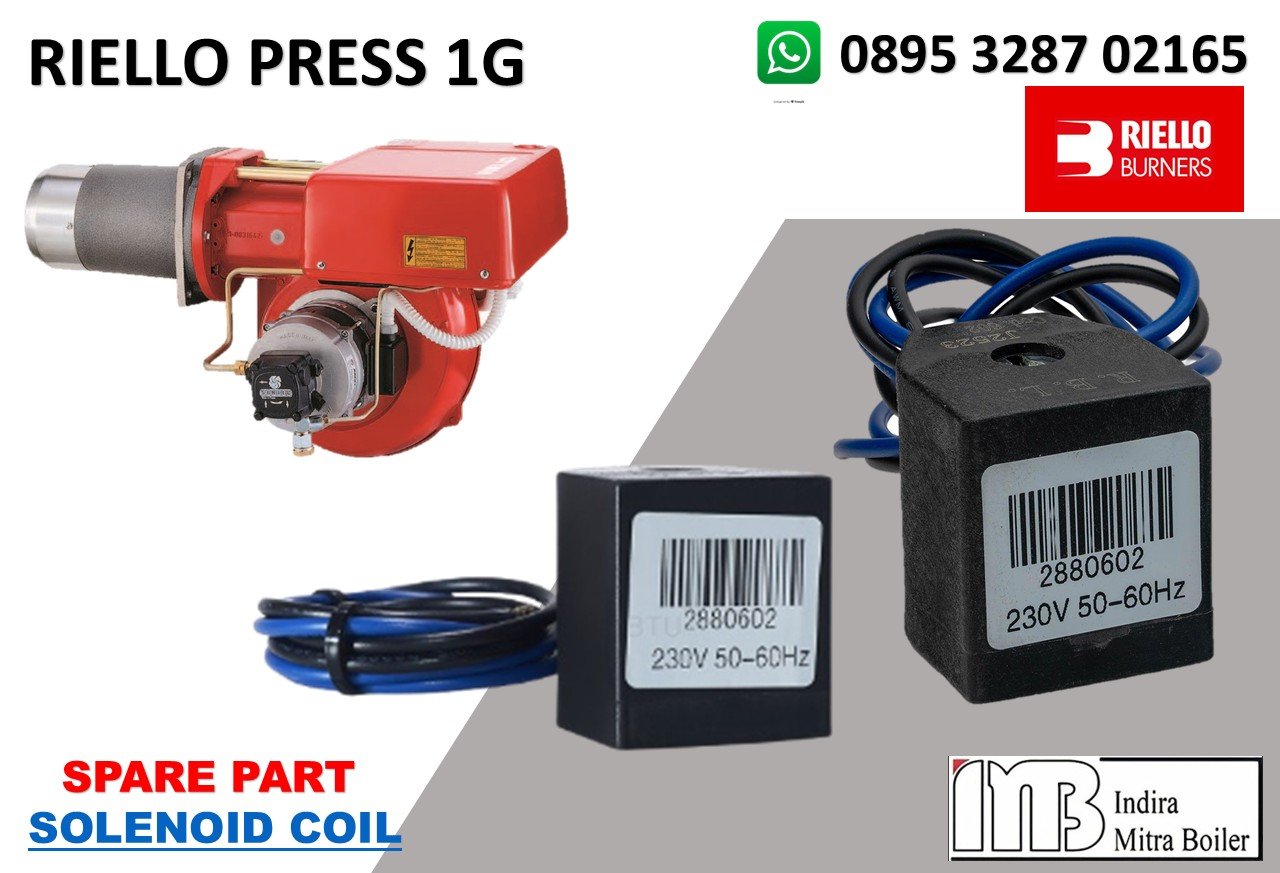

SOLENOID COIL/VALVE RIELLO PRESS 1G – P/N : 3006714

Solenoid valve pada burner berfungsi sebagai katup otomatis untuk membuka dan menutup aliran bahan bakar menuju burner berdasarkan perintah dari sistem kontrol. Untuk Riello PRESS G / GW / 1G / 2G / 3G / 4G pada link yang Anda berikan, solenoid coil menggerakkan katup solenoid ganda V1 dan V2, sehingga suplai bahan bakar dapat diatur bertahap.

• Nomor Part : 3006714
• Brand : Riello
• Series : PRESS G
• Burner : RIELLO PRESS 1G
• Type : 606 T1
• P/N : 3006714
• Nama : COIL / Solenoid Coil
• Valve assembly : 3005492
• Control box : 3013071
• Fungsi : Mengaktifkan solenoid valve pada valve assembly

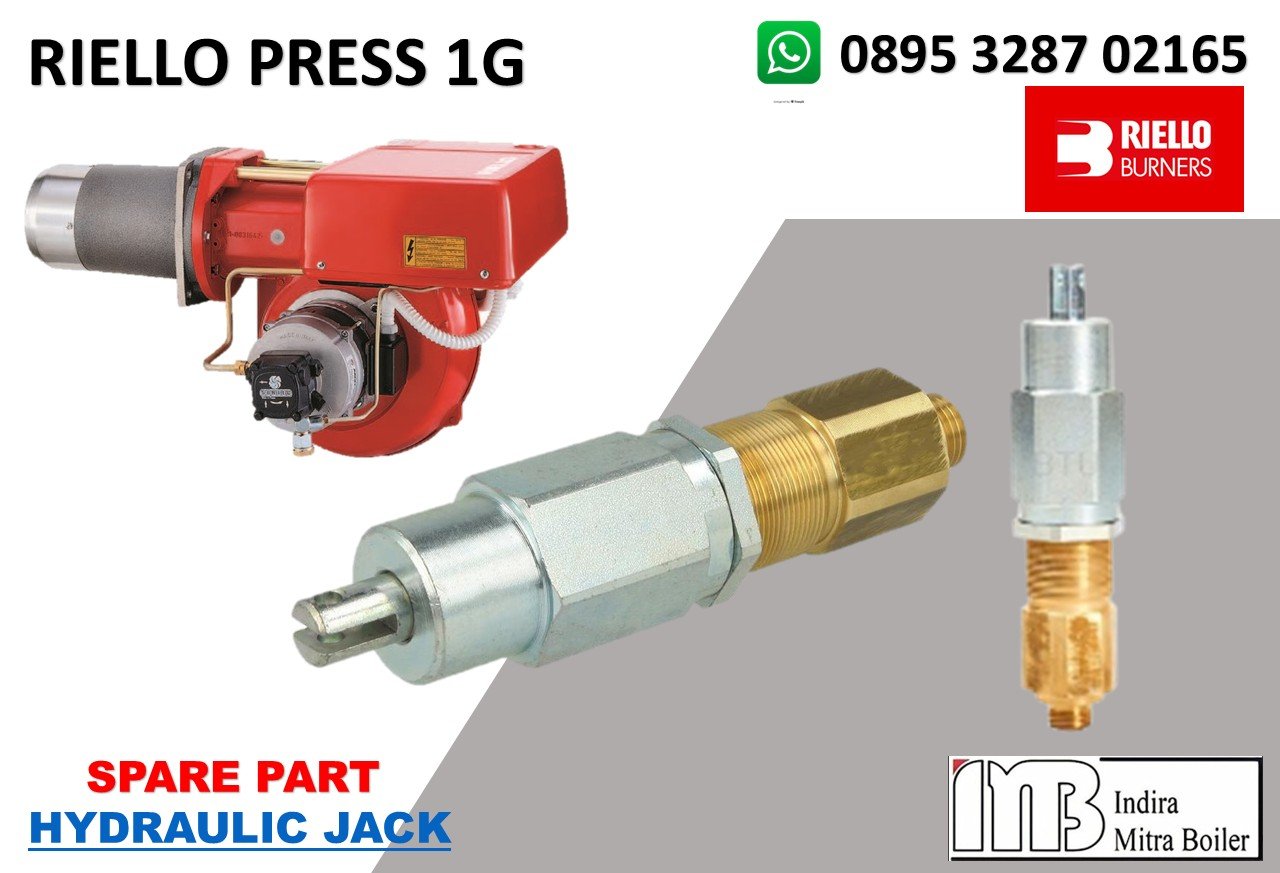

HYDRAULIC JACK RIELLO PRESS 1G – P/N : 3003701

Hydraulic Jack pada burner Riello berfungsi sebagai aktuator hidrolik untuk menggerakkan dan mengatur posisi air damper (katup udara) pada burner. Pada seri PRESS G, pengaturan udara pembakaran harus mengikuti kebutuhan output burner. Riello menjelaskan bahwa sistem hydraulic ram/jack digunakan untuk mengatur bukaan damper sehingga jumlah udara yang masuk sesuai dengan output yang dibutuhkan.

• Model Burner : Riello Press 1G
• Burner : PRESS 1G
• Type : 606 T1
• P/N : 3003701
• Nama : Hydraulic Jack / Hydraulic Ram
• Fungsi : Menggerakkan mekanisme secara hidrolik
• Related valve group : 3005492
• Related coil : 3006714

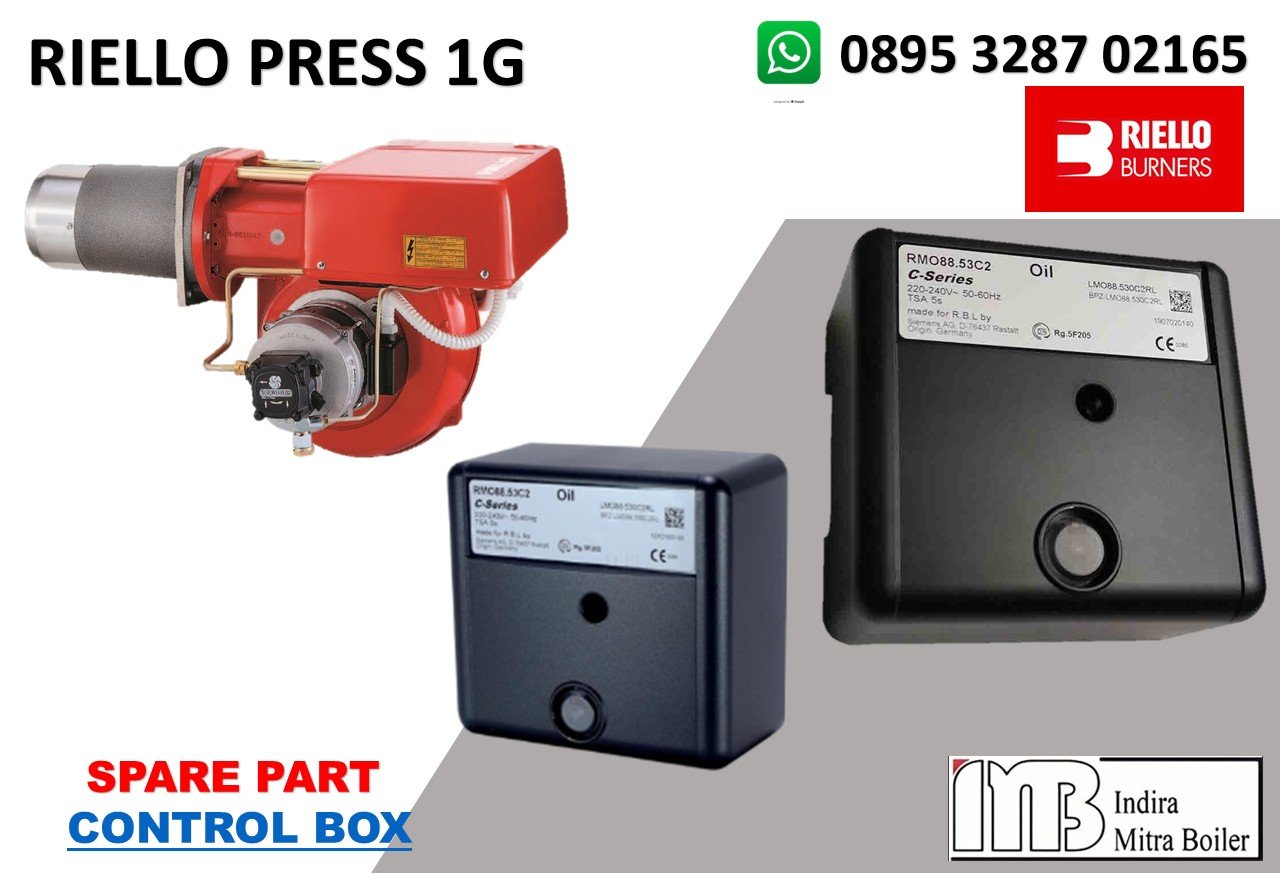

CONTROL BOX RIELLO PRESS 1G – P/N : 3013071

ONTROL BOX RMO 88.53 C2 Siemens pada burner oil Riello berfungsi sebagai pusat kontrol dan pengaman burner. Komponen ini mengatur urutan kerja burner sejak start, penyalaan api, operasi, sampai shutdown, sekaligus memonitor apakah proses pembakaran berlangsung aman

• Kotak Kontrol Riello RMO 88.53 C2
• Nomor Suku Cadang: 3013071
• Brand : Siemens
• Burner : PRESS 1G
• Type burner : 606 T1
• P/N : 3013071
• Control box : RMO 88.53C2
• Fungsi : Burner sequence & safety control
• Supply : AC 220–240 V ±10%/−15% untuk RMO 88.53 series
• Frequency : 50–60 Hz ±6%
• Power consumption : sekitar 20 VA

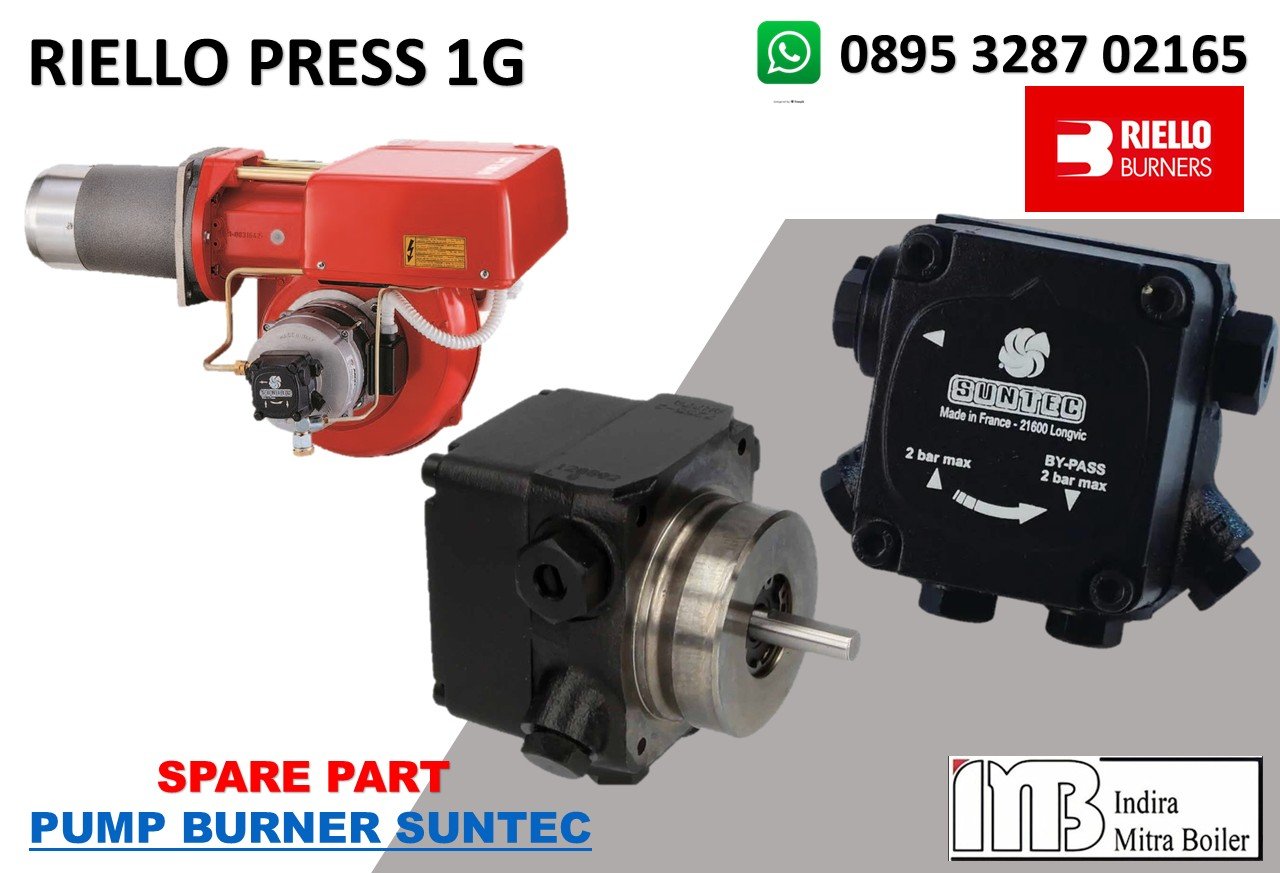

PUMP BURNER SUNTEC RIELLO PRESS 1G – P/N : 3006712

PUMP SUNTEC – Burner Riello PRESS G adalah pompa bahan bakar (gear pump) pada burner Riello. Fungsi utamanya adalah menghisap solar/oli dari supply tank dan memberikan tekanan serta aliran bahan bakar menuju nozzle agar dapat disemprotkan ke ruang bakar.

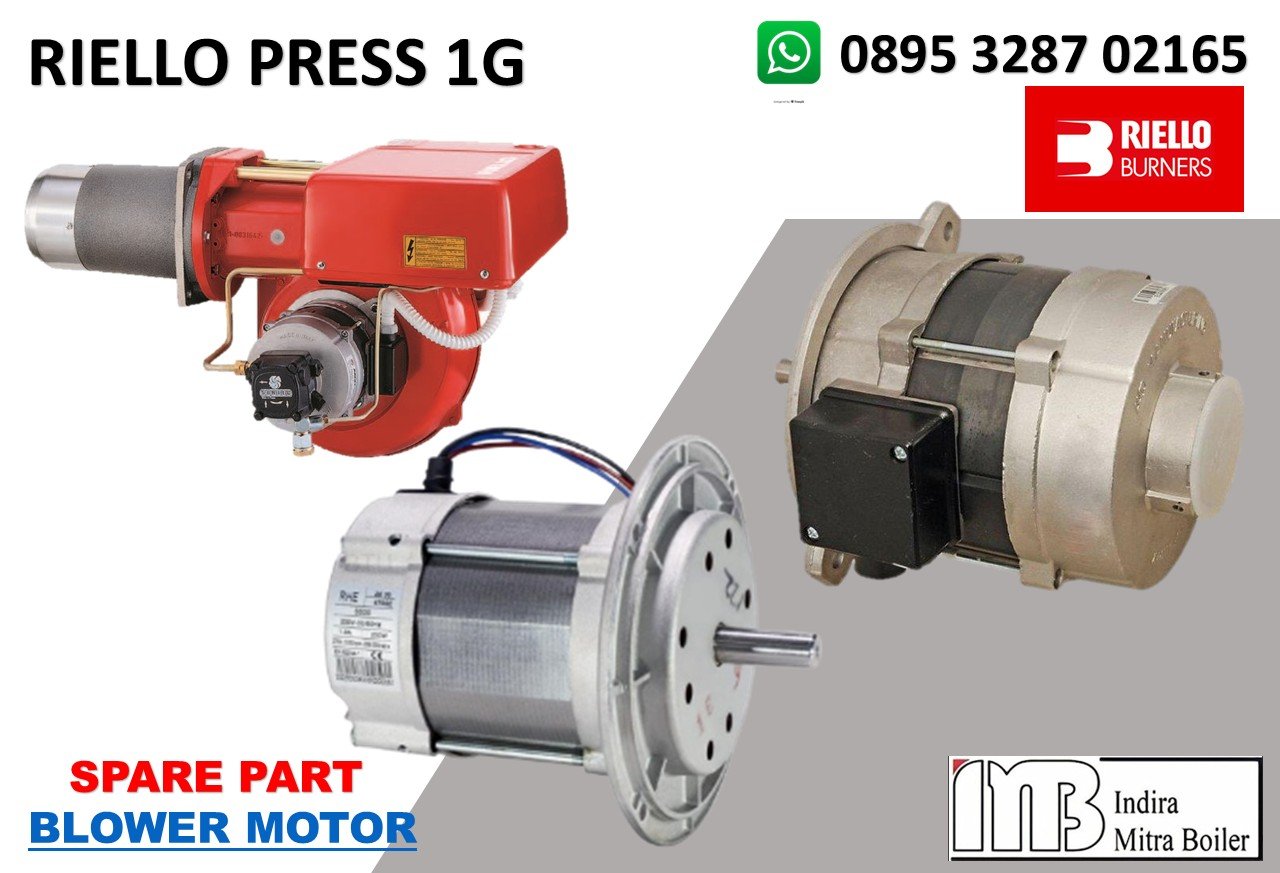

BLOWER MOTOR RIELLO PRESS 1G – P/N : 3006618

BLOWER MOTOR – Motor Burner Riello PRESS G berfungsi sebagai penggerak blower/fan yang menyuplai udara pembakaran ke dalam burner. Pada seri PRESS G, pengaturan udara ini penting karena burner bekerja dengan sistem dua tahap (two-stage) untuk menyesuaikan output pembakaran.

• Part No : 3006618
• Tipe Komponen: Motor Listrik 3 Fase (Motor Trifase / Three-Phase Asynchronous Motor).
• Daya Output: 0,75 kW (750 Watt).
• Kecepatan Putaran: 2800 RPM.
• Tegangan Operasional: 230 – 400 Volt.
• Arus Listrik: 2,9 A (pada 230V) / 1,68 A – 1,9 A (pada 400V).
• Material Casing: Aluminium modern standar pabrikan Eropa (Lafert / AEG).
