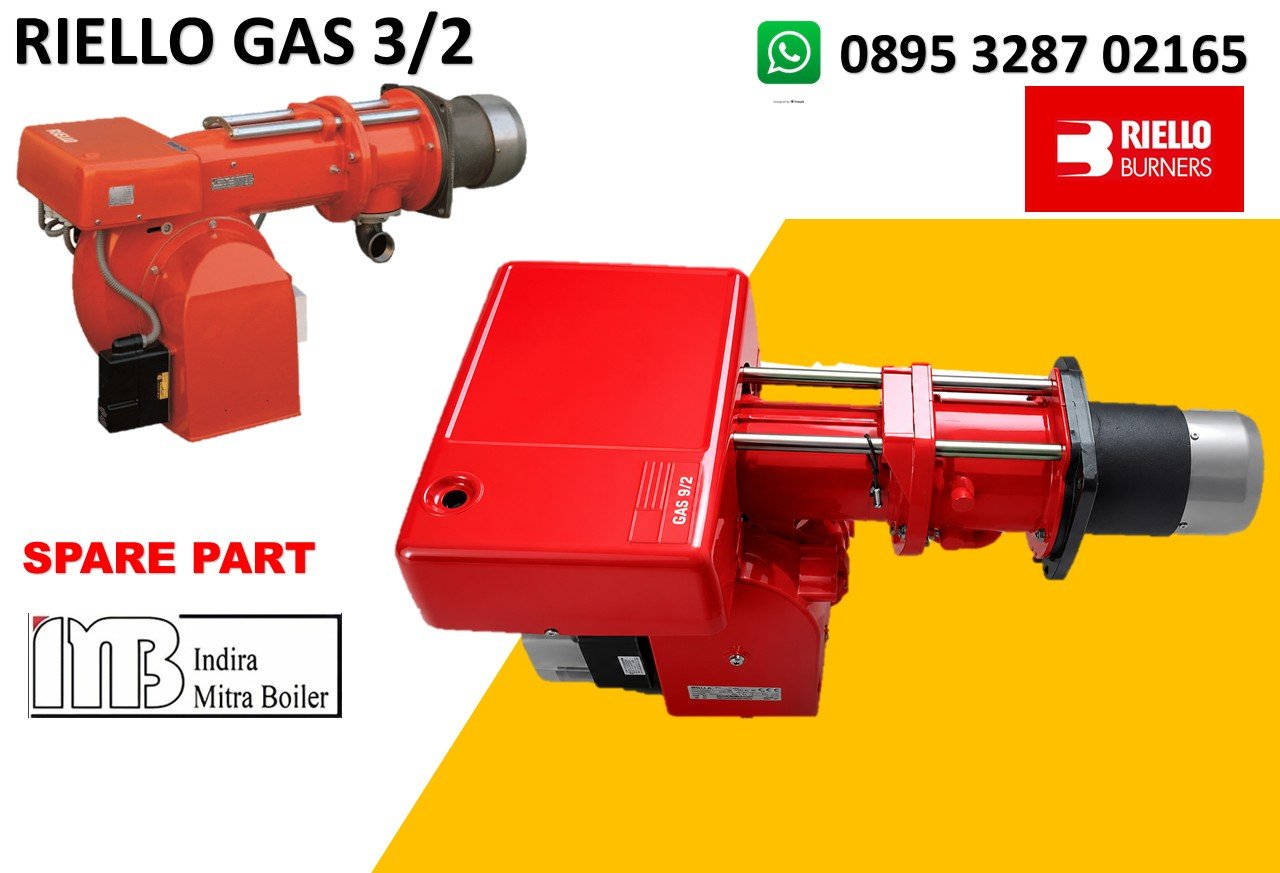

SPARE PART GAS BURNER RIELLO GAS 3/2

Seri burner Riello GAS 3/2 mencakup rentang daya pembakaran sekitar 80/130 – 350 kW dan telah dirancang untuk digunakan pada berbagai instalasi komersial maupun industri ringan, seperti boiler, oven industri, pengering, laundry, hotel, rumah sakit, serta berbagai aplikasi pemanas lainnya yang membutuhkan sistem pembakaran gas dengan efisiensi tinggi dan pengoperasian yang andal.

Pengoperasiannya dua tahap (two stage); burner dilengkapi dengan kotak kontrol keselamatan burner berbasis mikroprosesor yang memberikan indikasi pengoperasian dan diagnosis penyebab kerusakan. Kepala pembakaran, yang dapat diatur berdasarkan daya keluaran yang dibutuhkan, memungkinkan kinerja optimal sehingga menghasilkan pembakaran yang sempurna, efisiensi bahan bakar yang tinggi, serta emisi yang lebih rendah.

KOMPONEN PENTING GAS BURNER RIELLO GAS 3/2

Berikut adalah komponen-komponen penting yang berpengaruh langsung terhadap proses pembakaran, penyalaan, dan keselamatan burner.

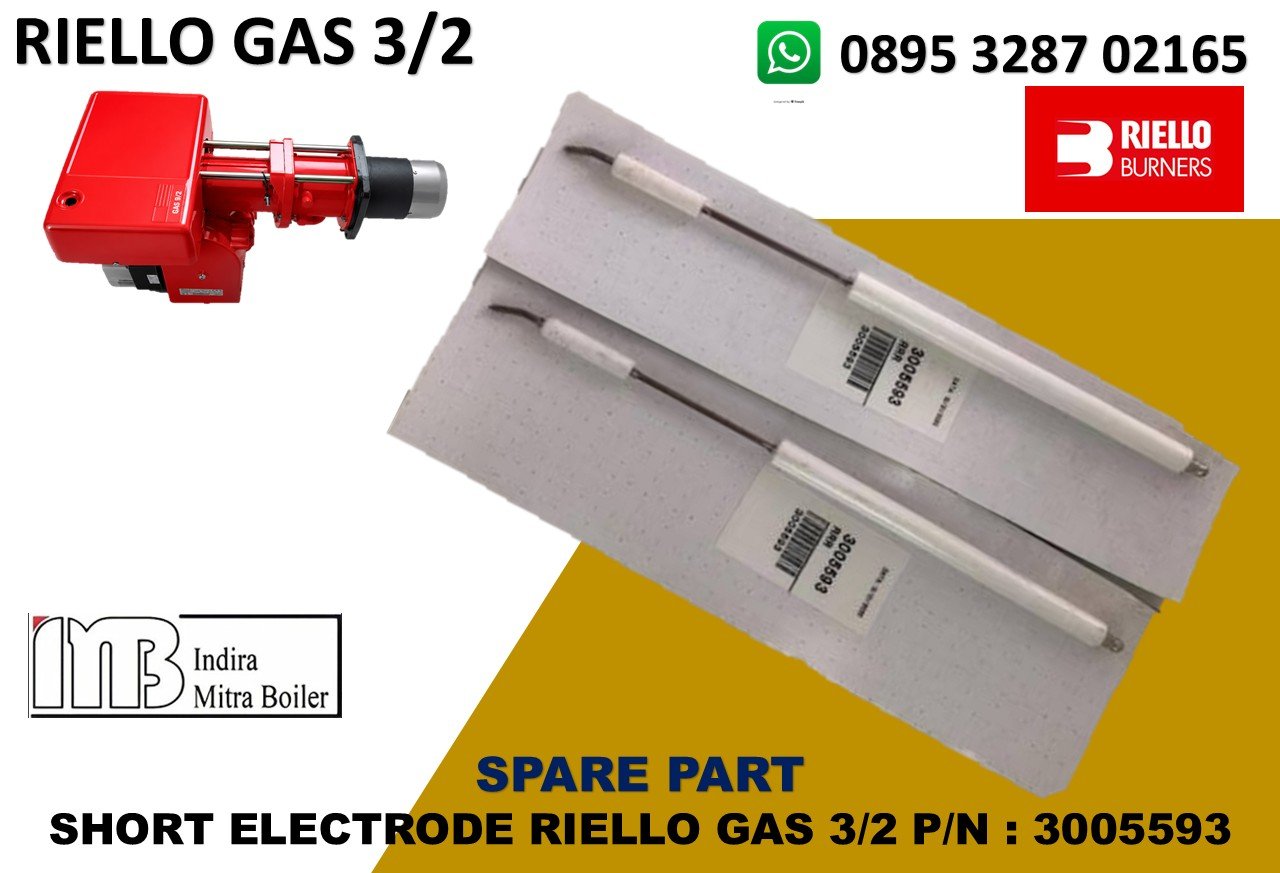

SHORT ELECTRODE RIELLO GAS 3/2 P/N : 3005593

P/N 3005593 = SHORT ELECTRODE / ELEKTRODA PENDEK untuk burner Riello Gas 3/2. Katalog resmi Riello mencantumkan 3005593 = SHORT ELECTRODE, sedangkan daftar spare part Gas 3/2 memasangkannya dengan Riello Gas 3/2 Type 521 T1. Fungsi Utama Electrode 3005593 berfungsi menghasilkan percikan tegangan tinggi (spark) untuk menyalakan campuran gas dan udara pada combustion head.

• Brand : Riello
• Burner : Gas 3/2
• P/N : 3005593
• Nama : Short Electrode
• Fungsi : Ignition / pembentukan spark
• Burner code : 3752118
• Type : 521 T1
• Versi pembanding : Long Electrode 3000624

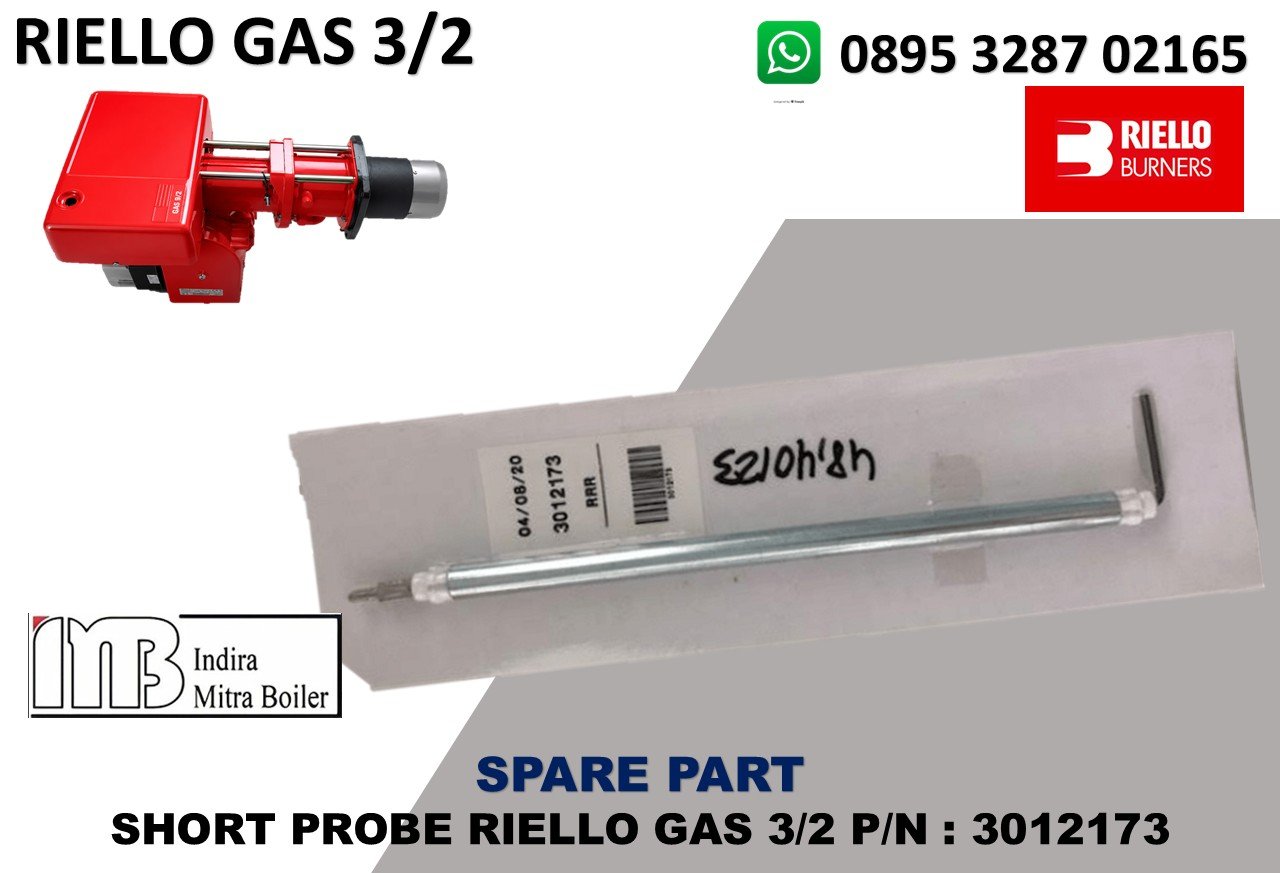

SHORT PROBE RIELLO GAS 3/2 P/N : 3012173

etection probe versi pendek pada burner Riello Gas 3/2. Riello mencantumkan 3012173 sebagai Short Probe untuk Gas 3/2, dan diagram Gas 3/2 3752118 Type 521 T1 juga mengidentifikasinya sebagai PROBE (SHORT). Fungsi Utama 3012173 bukan electrode ignition. Probe ini berfungsi mendeteksi apakah flame sudah terbentuk dan tetap menyala setelah ignition.

• Brand : Riello
• Burner : Riello Gas 3/2
• Burner code : 3752118
• Type : 521 T1
• P/N : 3012173
• Nama : Short Probe
• Fungsi : Flame detection / ionization
• Versi panjang : 3012182 – Long Probe

GAS HEAD RIELLO GAS 3/2 P/N : 3006057

P/N 3006057 = GAS HEAD / GAS HEAD DISTRIBUTOR pada burner Riello Gas 3/2. Katalog Riello untuk Gas 3/2 mencantumkan 3006057 = GAS HEAD, dan daftar spare part untuk Gas 3/2 Type 521 T1, code 3752118 juga mengidentifikasinya sebagai Gas Head Distributor. Fungsi Utama Gas Head 3006057 merupakan bagian utama pada gas combustion head yang membantu mendistribusikan aliran gas ke area combustion head sebelum gas bercampur dengan udara dan terbakar

• Brand : Riello
• Burner : Gas 3/2
• Code : 3752118
• Type : 521 T1
• P/N : 3006057
• Nama : Gas Head / Gas Head Distributor
• Posisi : Combustion / gas head assembly
• Komponen terkait : Disc 3006004, End Cone 3005696

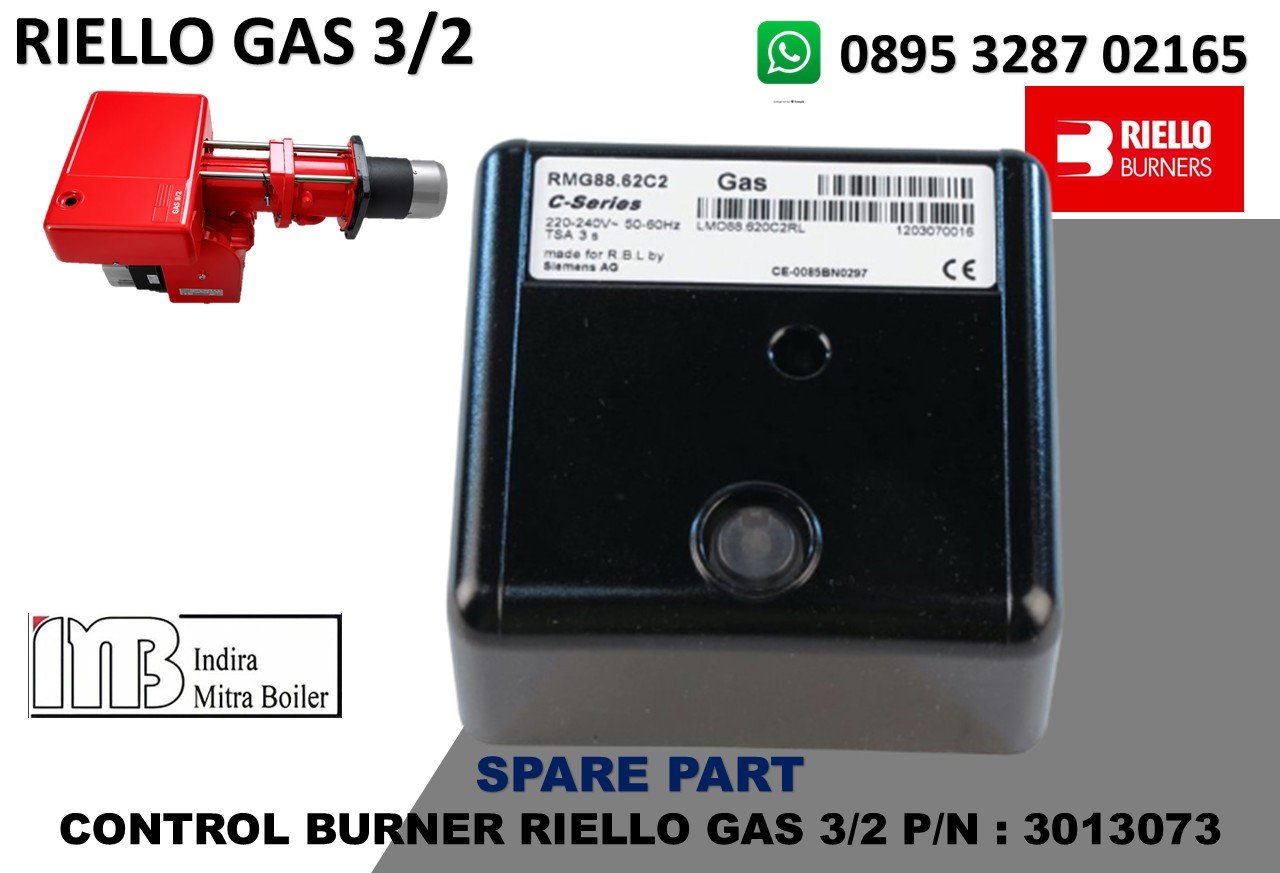

CONTROL BURNER RIELLO GAS 3/2 P/N : 3013073

P/N 3013073 = CONTROL BOX untuk Riello Gas 3/2, dengan control unit RMG 88.62 A2/C2 tergantung versi/identifikasi unit. P/N ini tercantum untuk Gas 3/2 code 3752118, Type 521 T1. Fungsi Utama Control box 3013073 adalah otak kontrol burner. Komponen ini mengatur urutan operasi burner mulai dari pre-purge, ignition, pembukaan fuel/gas, flame monitoring, sampai burner shutdown/lock-out.

• Brand : Riello
• Burner : Gas 3/2
• Code : 3752118
• Type : 521 T1
• P/N : 3013073
• Nama : Control Box / Control Burner
• Control unit : RMG 88.62 series
• Fungsi : Mengontrol sequence operasi dan safety burner

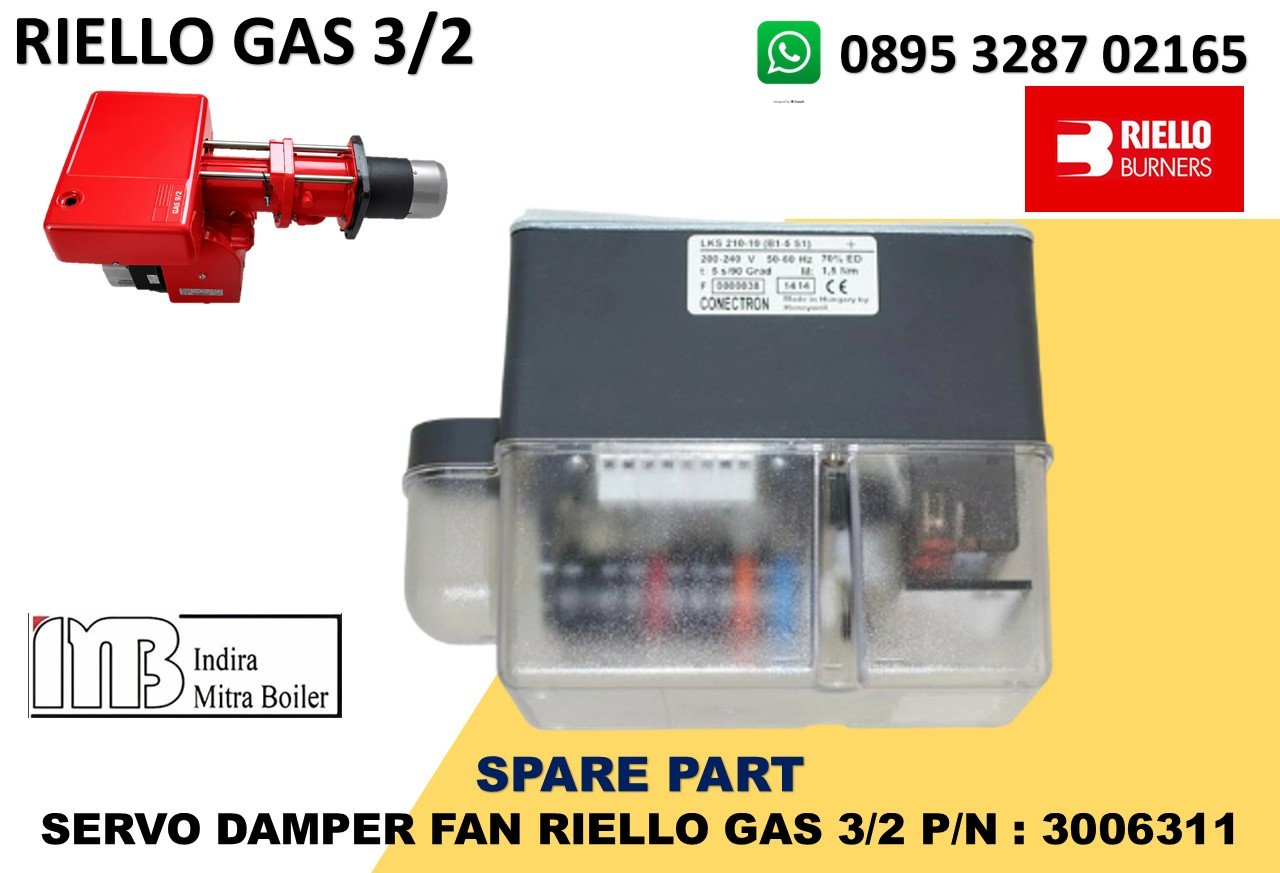

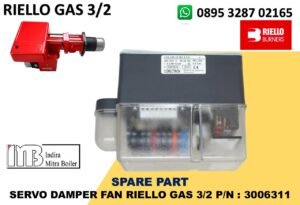

SERVO DAMPER FAN RIELLO GAS 3/2 P/N : 3006311

P/N 3006311 = AIR DAMPER MOTOR / SERVOMOTOR DAMPER pada Riello Gas 3/2 Type 521 T1, code 3752118. Riello sendiri mencantumkan 3006311 = AIR INTAKE DAMPER MOTOR, dan diagram spare part Gas 3/2 menempatkannya sebagai No. 4. Fungsi Utama 3006311 bukan motor blower/fan. Komponen ini adalah servo motor yang menggerakkan posisi air damper pada sisi inlet udara.

• Brand : Riello
• Burner : Gas 3/2
• Code : 3752118
• Type : 521 T1
• P/N : 3006311
• Nama : Air Damper Motor / Servomotor
• Fungsi : Menggerakkan air damper
• Air damper assembly : 3003316
• Fan : 3005671
• Motor fan : 3005286
• Air pressure switch : 3006593

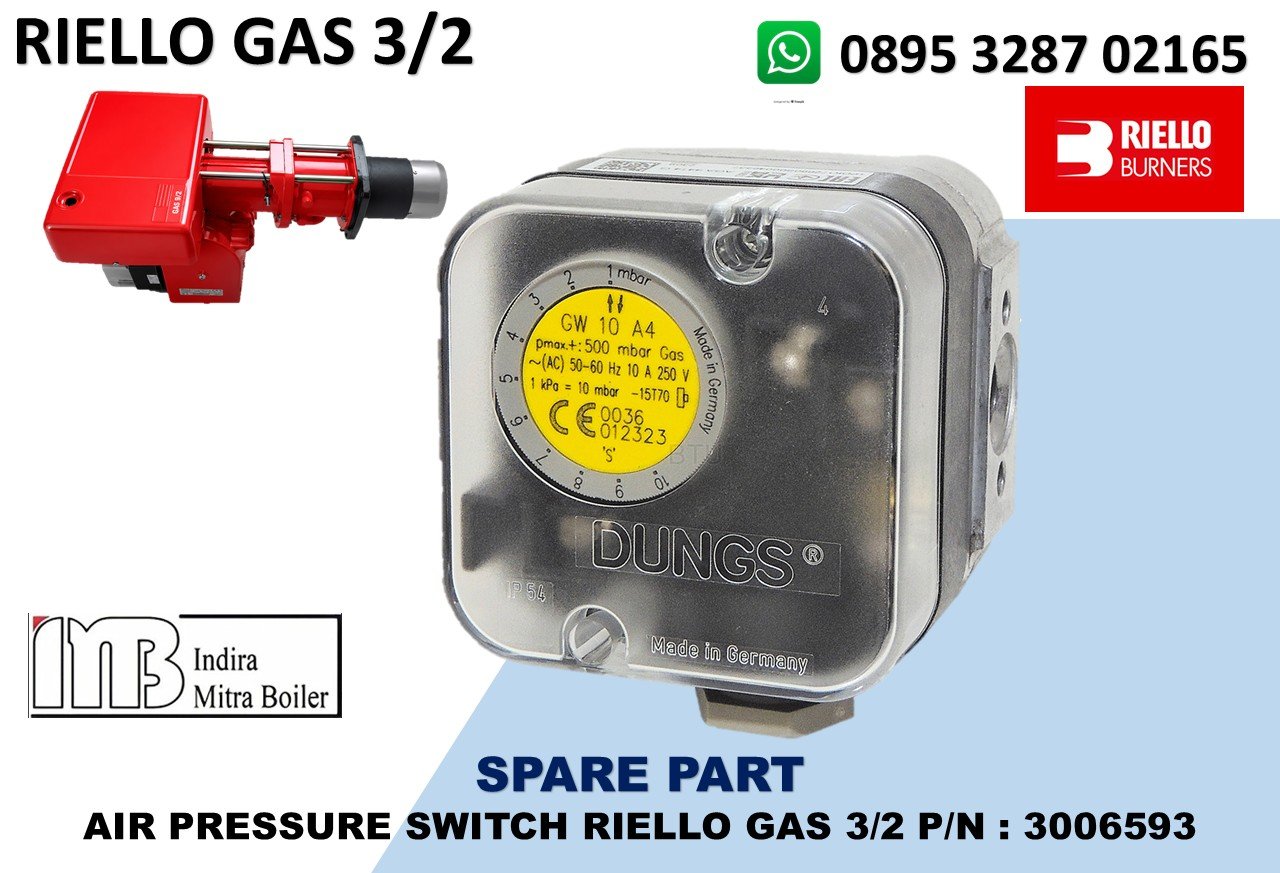

AIR PRESSURE SWITCH RIELLO GAS 3/2 P/N : 3006593

P/N 3006593 = Air Pressure Switch / Pressostat Udara untuk Riello Gas 3/2 Type 521 T1, code 3752118. Riello dan daftar spare part Gas 3/2 sama-sama mencantumkan 3006593 sebagai AIR PRESSURE SWITCH. Fungsi Utama 3006593 berfungsi sebagai safety/interlock airflow. Pressure switch memonitor kondisi tekanan udara yang dihasilkan oleh sistem fan dan memberikan status kepada sistem kontrol burner.

• Brand : Riello
• Burner : Gas 3/2
• Code : 3752118
• Type : 521 T1
• P/N : 3006593
• Nama : Air Pressure Switch
• Related sensor group : 3006594
• Fan : 3005671
• Fan motor : 3005286
• Damper motor : 3006311
• Control box : 3013073

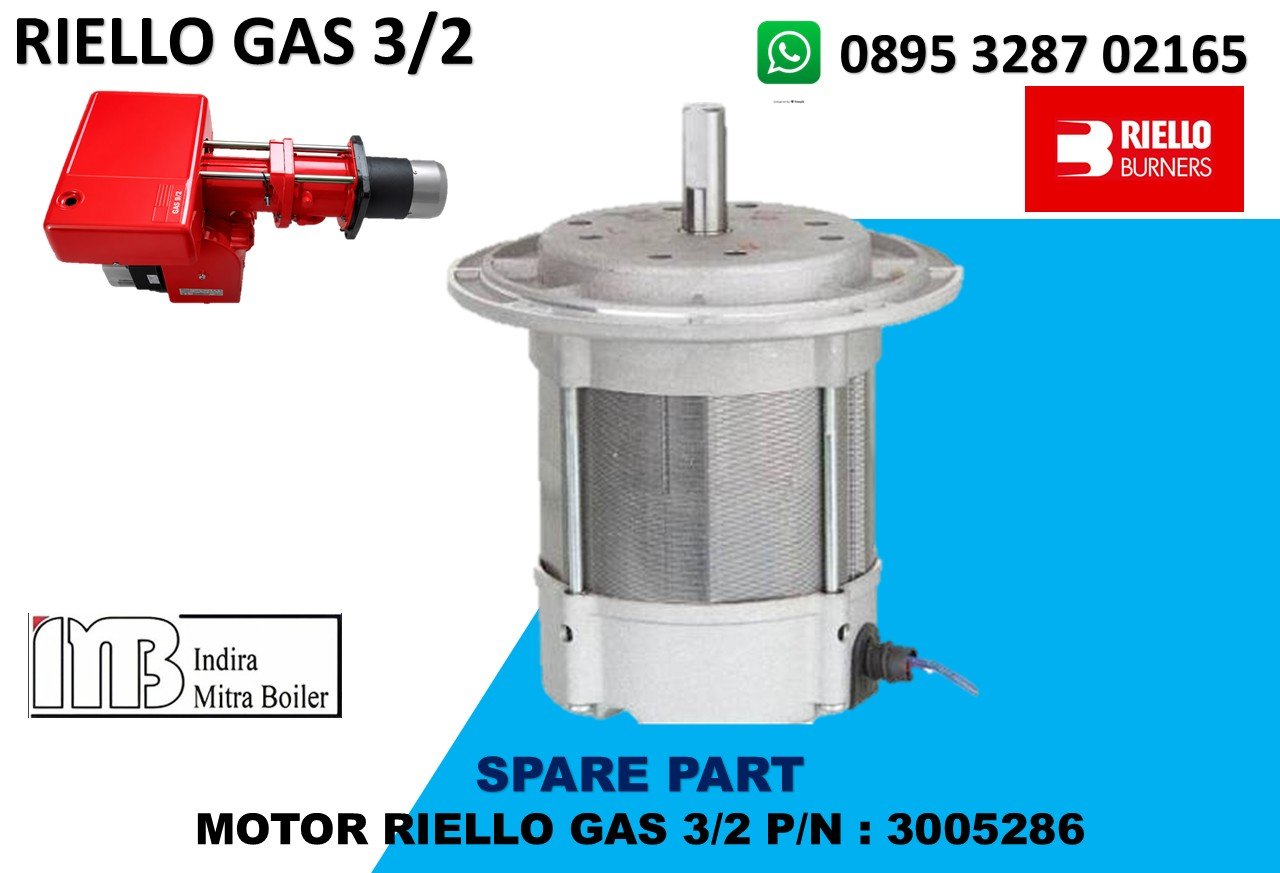

MOTOR RIELLO GAS 3/2 P/N : 3005286

P/N 3005286 = MOTOR untuk Riello Gas 3/2 Type 521 T1, code 3752118. Pada diagram spare part, motor ini berada pada bagian air intake/blower assembly dan terpisah dari fan 3005671 serta damper motor 3006311. Fungsi Utama Motor 3005286 berfungsi sebagai penggerak mekanis fan/blower.

• Brand : Riello
• Burner : Gas 3/2
• Code : 3752118
• Type : 521 T1
• P/N : 3005286
• Nama : Motor
• Fan : 3005671
• Damper motor : 3006311
• Air damper : 3003316
• Air pressure switch : 3006593
• Control box : 3013073

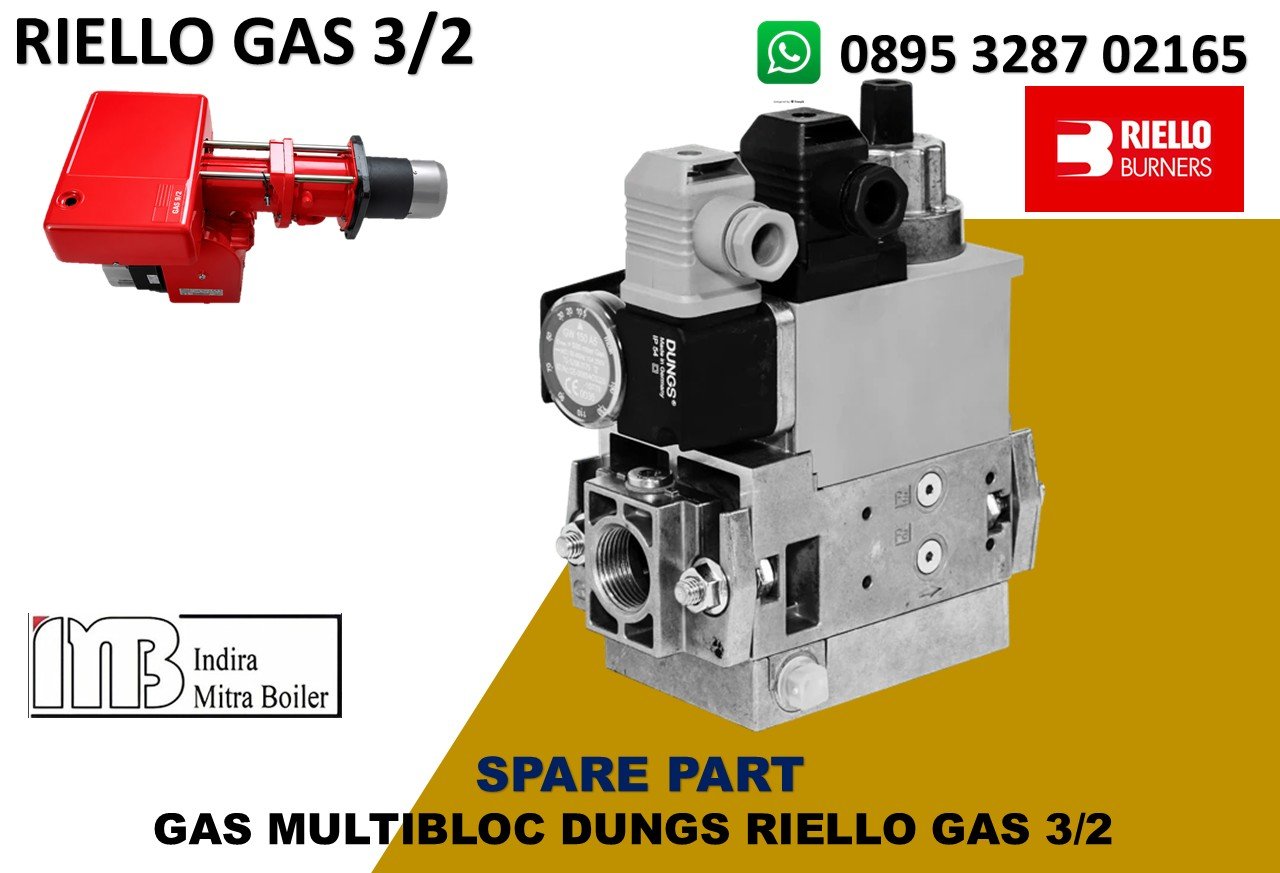

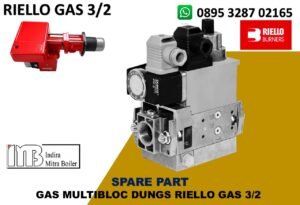

GAS MULTIBLOC DUNGS RIELLO GAS 3/2

Pada Riello GAS 3/2 Type 521 T1 / Code 3752118, Gas Multibloc DUNGS adalah gas train / gas valve assembly yang mengatur dan mengamankan suplai gas menuju burner. Riello menjelaskan bahwa gas train dapat berupa tipe “Multibloc”, yaitu beberapa komponen utama gas train yang tergabung dalam satu unit.

Unit Kontrol Gas MB-DLE 405 B01 S50 GasMultiBloc 226875

• Unit kontrol dan keselamatan
• Operasi satu tingkat (single-stage)
• Membuka secara perlahan dengan pengaturan langkah cepat (dapat disesuaikan)
• Termasuk filter halus, sakelar tekanan GW 150 A 5 yang dapat disesuaikan
• Pengontrol tekanan kelas A, tekanan lebih operasional maks. 360 mbar
• 2 katup solenoid kelas A, 230 V (AC)
• IP 54, bersertifikat sesuai regulasi perangkat gas CE (No. Identifikasi CE) (Paket pengiriman tidak termasuk flensa dan konektor/plug.)
• X-100 G

Multibloc berfungsi untuk:

• membuka/menutup aliran gas;
• mengatur tekanan gas menuju burner;
• menyediakan fungsi safety shut-off;
• menyediakan jalur pengukuran tekanan;
• pada konfigurasi tertentu, dapat dilengkapi seal/valve proving system.
