SUPPLY GAS BURNER FBR ITALIA – SINGLE STAGE

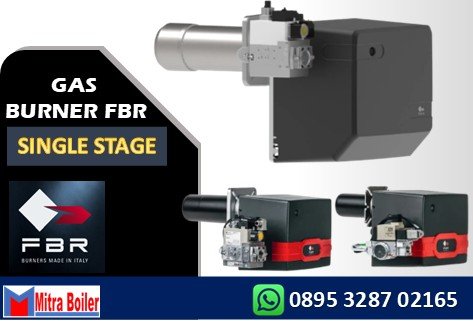

GAS BURNER FBR SINGLE STAGE LPG/CNG

Burner gas satu tahap Merk FBR ITALIA Adalah mesin pembakar yang dirancang untuk kinerja nyala api yang stabil, instalasi yang ringkas, dan pengoperasian yang efisien dalam sistem boiler industri, pembakar Furnace, Oven dan lainnya.

Pembakar gas satu tahap FBR dirancang untuk sistem mesin pemanas Industri berkapasitas kecil hingga menengah yang membutuhkan pengapian yang andal dan kontrol nyala api yang stabil dengan kapasitas mulai 11,6 – 630 kW/Jam. Pembakar ini memiliki bodi aluminium cor, kipas bertekanan tinggi, dan kepala pembakaran yang dirancang untuk efisiensi dan stabilitas nyala api. Ukurannya yang ringkas dan tata letak komponen yang rasional menyederhanakan perawatan dan pemasangan di ruang sempit. Cocok untuk gas alam dan LPG, pembakar ini menawarkan fleksibilitas untuk aplikasi komersial dan industri ringan.

TEKNIKAL DATA

SPESIFIKASI PRODUK

• Pembakar gas satu tahap terdiri dari: Badan aluminium cor;
• Kipas bertekanan tinggi;
• Kepala pembakaran dengan pengaturan kinerja tinggi dan stabilitas api yang tinggi dilengkapi dengan tabung semburan baja tahan karat dan cakram api baja;
• Penutup pelindung dengan pelat peredam kebisingan;
• Flensa dan gasket isolasi untuk pemasangan pada boiler;
• Catu daya satu fasa;
• Sakelar tekanan udara pengaman untuk menghentikan pembakar jika terjadi kegagalan atau operasi kipas yang tidak normal;
• Rangkaian gas dengan katup pengaman dan katup pengatur;
• Probe ionisasi untuk deteksi api;
• Tingkat perlindungan listrik IP 40.

SESUAI DENGAN:

• Peraturan CE;
• Direktif 2014/30/UE E.M.C.;
• Direktif 2014/35/UE L.V.;
• Direktif 2006/42/CE – 2006/42/EG – 2006/42/EC M.D.;
• Peraturan GAS 2016/426/UE;
• Aturan referensi: EN676 (gas) – EN 746-2 (peralatan termoproses industri).

PERALATAN STANDAR

• Gasket Isomart;
• Flensa dengan gasket isolasi;
• Pelat nama pembakar;
• Garansi;
• Buku petunjuk untuk pemasangan, penggunaan, dan perawatan.

OPSIONAL

• Kopling anti getaran;
• Keran gas pegangan.

CARA KERJA BURNER GAS

1.  Tahap Pemeriksaan Awal & Pra-Purging
   • Pemeriksaan Tekanan: Gas pressure switch memeriksa apakah tekanan gas masuk berada dalam batas aman (tidak terlalu rendah atau terlalu tinggi).
   • Pra-Purging: Kipas blower menyala untuk mengembuskan udara bersih ke dalam ruang bakar selama beberapa detik. Proses ini wajib untuk membuang sisa gas yang terjebak guna menghindari risiko ledakan (explosion).
2.  Tahap Pengapian (Ignition)
   • Percikan Elektroda: Kontrol elektronik (control box) mengaktifkan trafo pemantik untuk menghasilkan percikan api listrik di ujung elektroda.

   • Pembukaan Katup Utama: Solenoid valve pada gas train membuka secara perlahan agar gas mengalir menuju kepala pembakaran (combustion head).
3. Pencampuran dan Pembakaran (Combustion)
   • Difusi Gas & Udara: Gas keluar melalui lubang-lubang kecil pada kepala pembakaran dan langsung bercampur dengan udara yang diembuskan oleh kipas blower.
   • Penyulutan: Campuran gas dan udara tersebut langsung tersulut oleh percikan api elektroda, menciptakan nyala api (flame) yang stabil.
4. Pengawasan Api Keamanan (Flame Monitoring)
   • Sensor Ionisasi / UV: Aliran listrik mikro dialirkan melalui batang ionisasi (ionization probe) atau sensor UV untuk mendeteksi keberadaan api.
   • Sistem Lockout: Jika api gagal menyala atau tiba-tiba mati, sensor akan langsung mengirim sinyal ke control box untuk menutup rapat solenoid valve gas dalam hitungan milidetik guna mencegah kebocoran gas berbahaya.
