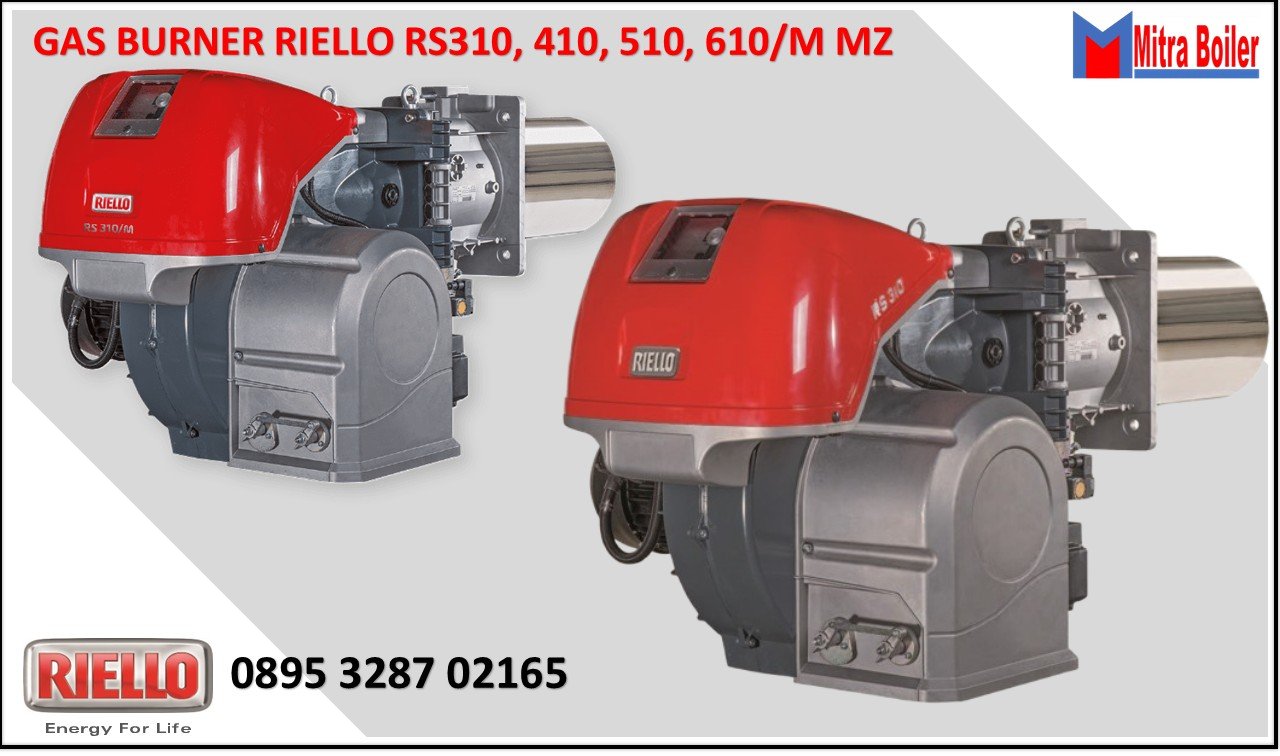

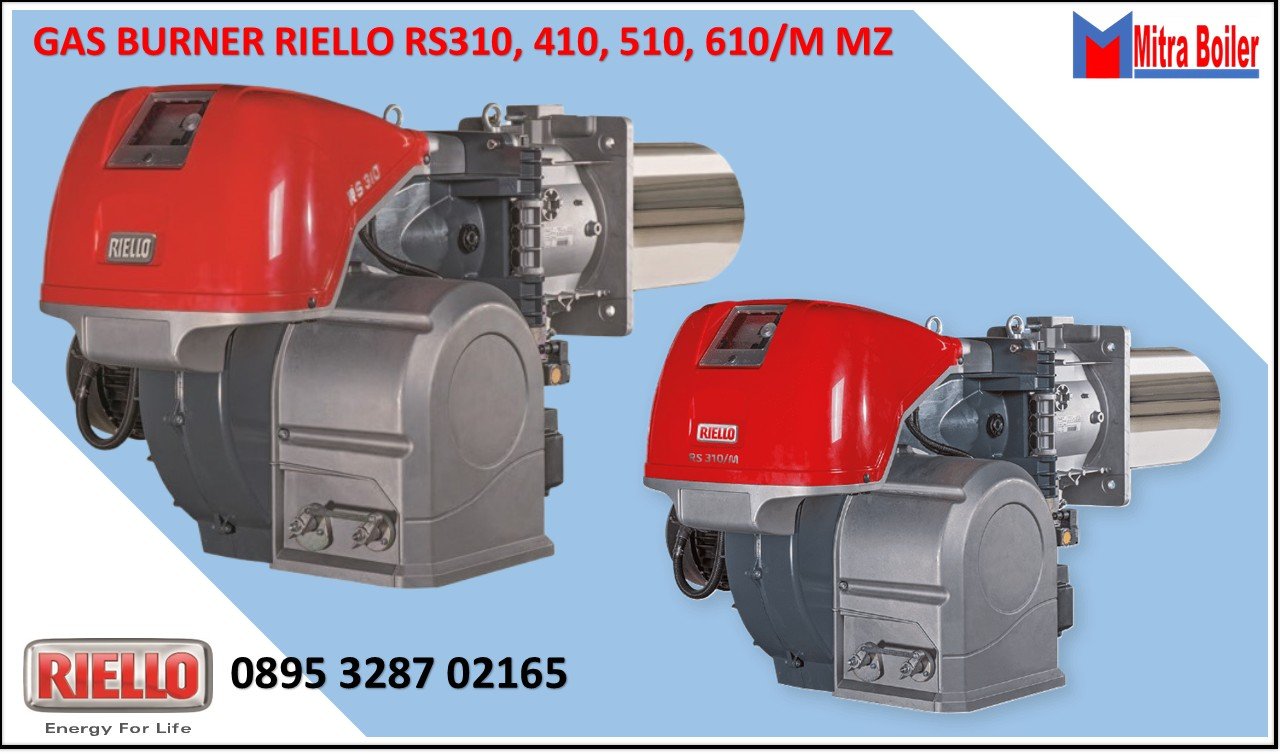

JUAL GAS BURNER RIELLO RS310, 410, 510, 610/M MZ – MODULATING

GAS BURNER RIELLO RS310, 410, 510, 610/M MZ – MODULATING

Seri pembakar RS 310-410-510-610/M MZ mencakup rentang penyalaan dari 1300 hingga 6300 kW, dan telah dirancang untuk digunakan dalam boiler air panas suhu rendah atau sedang, boiler udara panas atau uap, boiler minyak diatermik. Pengoperasiannya dapat berupa “progresif dua tahap” atau, sebagai alternatif, “modulasi” dengan pemasangan regulator logika PID atau dengan sinyal eksternal 4-20 mA/0-10 V.

Perangkat cam mekanis dari regulasi memungkinkan untuk meningkatkan rasio modulasi tinggi pada semua rentang laju penyalaan. Oleh karena itu, pembakar dapat memasok daya yang diminta dengan presisi, menjamin tingkat sistem efisiensi tinggi dan pengaturan stabilitas, memperoleh pengurangan konsumsi bahan bakar dan biaya pengoperasian. Versi FS1 dan FS2 tersedia untuk aplikasi operasi terputus-putus dan terus-menerus. Desain eksklusif memastikan dimensi yang diperkecil, penggunaan dan perawatan yang mudah. ​​Berbagai macam aksesori menjamin fleksibilitas kerja yang tinggi.

SPESIFIKASI BURNER BURNER RIELLO RS310, 410, 510, 610/M MZ – MODULATING

SPESIFIKASI BURNER BURNER RIELLO RS310, 410, 510, 610/M MZ – MODULATING

Pembakar gas monoblok dengan rancangan paksa dan pengoperasian modulasi, sepenuhnya otomatis, terdiri dari:

• – Kipas berkinerja tinggi dengan emisi suara rendah, bilah lengkung ke depan.
• – Sirkuit penghisap udara dilapisi bahan kedap suara
• – Peredam udara untuk pengaturan udara yang dikontrol oleh servomotor presisi tinggi
• – Sakelar tekanan udara
• – Motor starter kipas pada 2900 rpm, tiga fase 230/400 – 400/690 V dengan netral, 50 Hz
• – Kepala pembakaran, yang dapat diatur berdasarkan output yang dibutuhkan, dilengkapi dengan:
  • – kerucut ujung baja tahan karat, tahan terhadap korosi dan suhu tinggi
  • – elektroda pengapian; sensor ionisasi untuk deteksi api (atau sensor UV sesuai permintaan)
  • – cakram stabilitas api
• – Sakelar tekanan gas maksimum, dengan titik uji tekanan, untuk menghentikan pembakar jika terjadi tekanan berlebih pada
  jalur pasokan bahan bakar
• – Kotak kontrol pengaman pembakar untuk mengendalikan keamanan sistem: RMG/M dan LFL untuk operasi terputus-putus FS1 dan
  LGK untuk operasi berkelanjutan FS2 untuk model RS 310-410-510-610/M;
• – Starter bintang/delta untuk motor kipas (Motor kipas starter langsung untuk model RS 310-410)
• – Papan terminal pasokan listrik utama
• – Sakelar hidup/mati pembakar
• – Sakelar peningkatan/penurunan keluaran manual atau otomatis
• – Kontak motor dan relai termal dengan tombol pelepas
• – Sinyal led kegagalan pembakar dan tombol pelepas menyala
• – Engsel pembuka pembakar
• – Cincin pengangkat
• – Tingkat perlindungan listrik IP 54

Standard equipment:

• Gasket untuk adaptor rangkaian gas
• Adaptor untuk rangkaian gas
• Sekrup untuk memasang adaptor rangkaian gas: M 16 x 70
• Layar insulasi termal
• Sekrup M 18 x 60 untuk menahan flens pembakar ke boiler
• Kit grommet kabel untuk input kabel listrik opsional
• Kancing M16 x 6 untuk memasang siku gas ke sambungan pipa
• Mur M16 untuk memasang siku gas ke sambungan pipa
• Buku petunjuk pemasangan, penggunaan, dan perawatan
• Katalog suku cadang

Rangkaian gas:
Saluran pasokan bahan bakar, dalam konfigurasi MULTIBLOC (untuk diameter 1-1/2” dan 2”) atau konfigurasi COMPOSED (dari
diameter DN 65 hingga diameter DN 125), dilengkapi dengan:

• – Filter
• – Stabiliser
• – Sakelar tekanan gas minimum
• – Katup pengaman
• – Katup kerja satu tahap dengan regulator keluaran gas pengapian.

Sesuai dengan:

• – Petunjuk EC 2004/108 (kompatibilitas elektromagnetik)
• – Petunjuk EC 2006/95 (tegangan rendah)
• – Petunjuk EC 2009/142 (gas)
• – Petunjuk EC 2006/42 (mesin)
• – EN 676 (pembakar gas).

Aksesori yang tersedia dapat dipesan secara terpisah:

• – Pengontrol daya
• – Probe
• – Konverter sinyal kontrol analog
• – Potensiometer
• – Kit ventilasi berkelanjutan
• – Kit sel UV
• – Kit antarmuka PC
• – Kotak kedap suara
• – Kit pengatur jarak
• – Adaptor
• – Kit Kontrol Segel
• – Pegas penstabil.

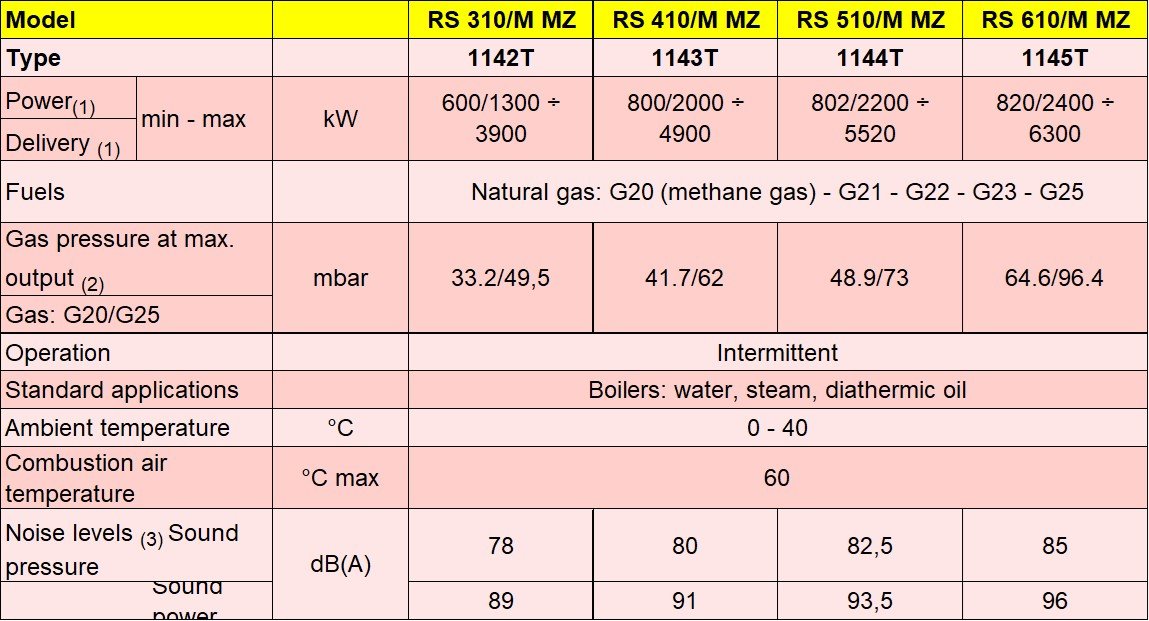

TEKNIKAL DATA BURNER BURNER RIELLO RS310, 410, 510, 610/M MZ – MODULATING

1.  Kondisi referensi: Suhu ruangan 20°C – Suhu gas 15°C – Tekanan barometrik 1013 mbar – Ketinggian 0 m dpl.
2. Tekanan pada soket 5)(Gbr. 5) dengan tekanan nol di ruang pembakaran dan pada output pembakar maksimum.
3. Tekanan suara diukur di laboratorium pembakaran pabrik, dengan pembakar beroperasi pada boiler uji dan pada output terukur maksimum. Daya suara diukur dengan metode “Free Field”, sesuai EN 15036, dan menurut akurasi pengukuran “Akurasi: Kategori 3”, sebagaimana ditetapkan dalam EN ISO 3746.

TEKNIKAL DATA BURNER BURNER RIELLO RS310, 410, 510, 610/M MZ – MODULATING

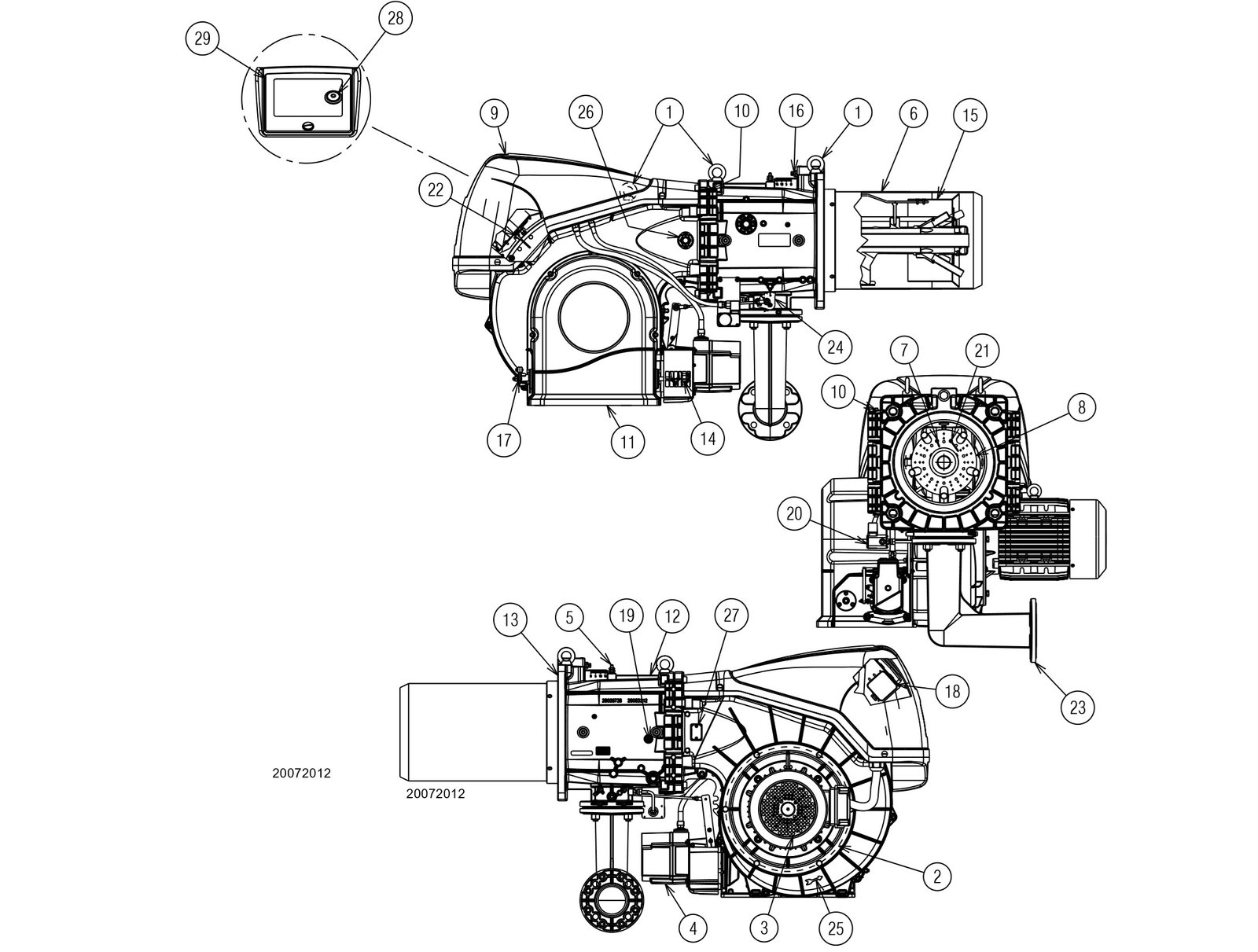

DESKRIPSI BURNER RIELLO RS310, 410, 510, 610/M MZ – MODULATING

DESKRIPSI BURNER RIELLO RS310, 410, 510, 610/M MZ – MODULATING

1. Cincin pengangkat
2. Kipas
3. Motor kipas
4. Servomotor peredam udara
5. Titik uji tekanan gas kepala pembakaran
6. Kepala pembakaran
7. Elektroda pengapian
8. Cakram stabilitas nyala api
9. Casing panel listrik
10. Engsel untuk membuka pembakar
11. Saluran masuk udara kipas
12. Kopling pipa
13. Gasket untuk pemasangan boiler
14. Cam profil yang dapat disesuaikan
15. Penutup
16. Sekrup gerakan kepala pembakaran
17. Tuas kontrol peredam udara
18. Sakelar tekanan udara
19. Titik uji tekanan udara kepala pembakaran
20. Sakelar tekanan gas maksimum dengan titik uji tekanan
21. Probe sensor nyala api
22. Titik uji tekanan untuk sakelar tekanan udara “+”
23. Adaptor rangkaian gas
24. Tuas kontrol katup kupu-kupu gas
25.  Indikasi untuk memeriksa arah putaran motor pembersih
26. Jendela pemeriksaan nyala api
27. Penyediaan kit sensor UV
28. Tombol reset
29. Proteksi transparan

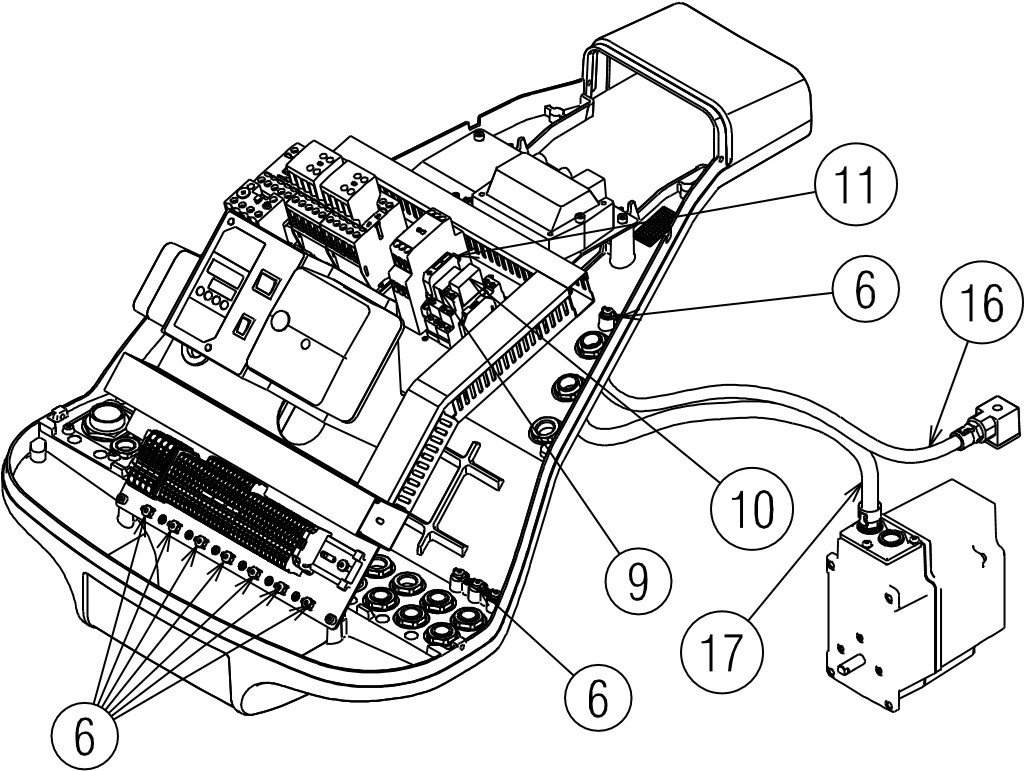

DESKRIPSI ELEKTRIKAL BURNER

DESKRIPSI BURNER RIELLO RS310, 410, 510, 610/M MZ – MODULATING

1. Trafo pengapian
2. Lampu indikator status pembakar dan tombol reset. Untuk informasi lebih lanjut, lihat bagian “Pengapian pembakar” pada halaman 28
3. Pemilih OFF-otomatis-manual
4. Kotak kontrol listrik
5. Pemilih peningkatan daya – pengurangan daya
6. erminal pembumian
7. Sakelar tekanan udara
8. Braket untuk menerapkan kit
9. Relai dengan kontak bersih untuk memberi sinyal pembakar sedang beroperasi
10. Relai dengan kontak bersih untuk memberi sinyal pembakar dalam keadaan terkunci
11. Sekring sirkuit bantu (termasuk sekring cadangan)
12. Timer untuk penyalaan bintang/segitiga
13. Papan catu daya terminal utama
14. Kabel catu daya dan jalur koneksi eksternal. Lihat bagian “Kabel listrik” pada halaman 26
15. Selubung kabel motor
16. Selubung sakelar tekanan gas maksimum
17. Selubung servomotor
18. Kontaktor saluran start-up langsung
19. Relai termal (dengan tombol reset)
20. Kontaktor segitiga (Start-up bintang/segitiga)
21. Kontaktor bintang (Start-up bintang/segitiga)
22. Kontak bantu (Start-up bintang/segitiga)
23. Kabel probe ionisasi
24. Kontaktor saluran start-up bintang/segitiga
