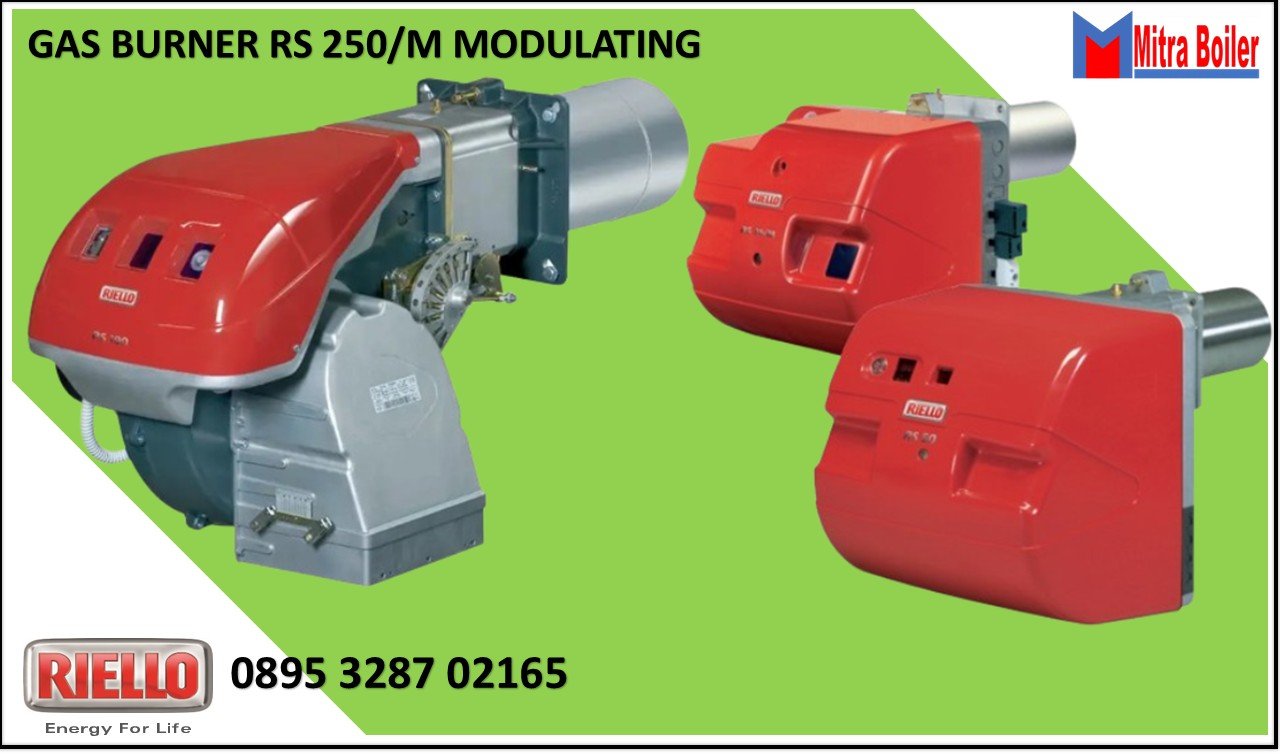

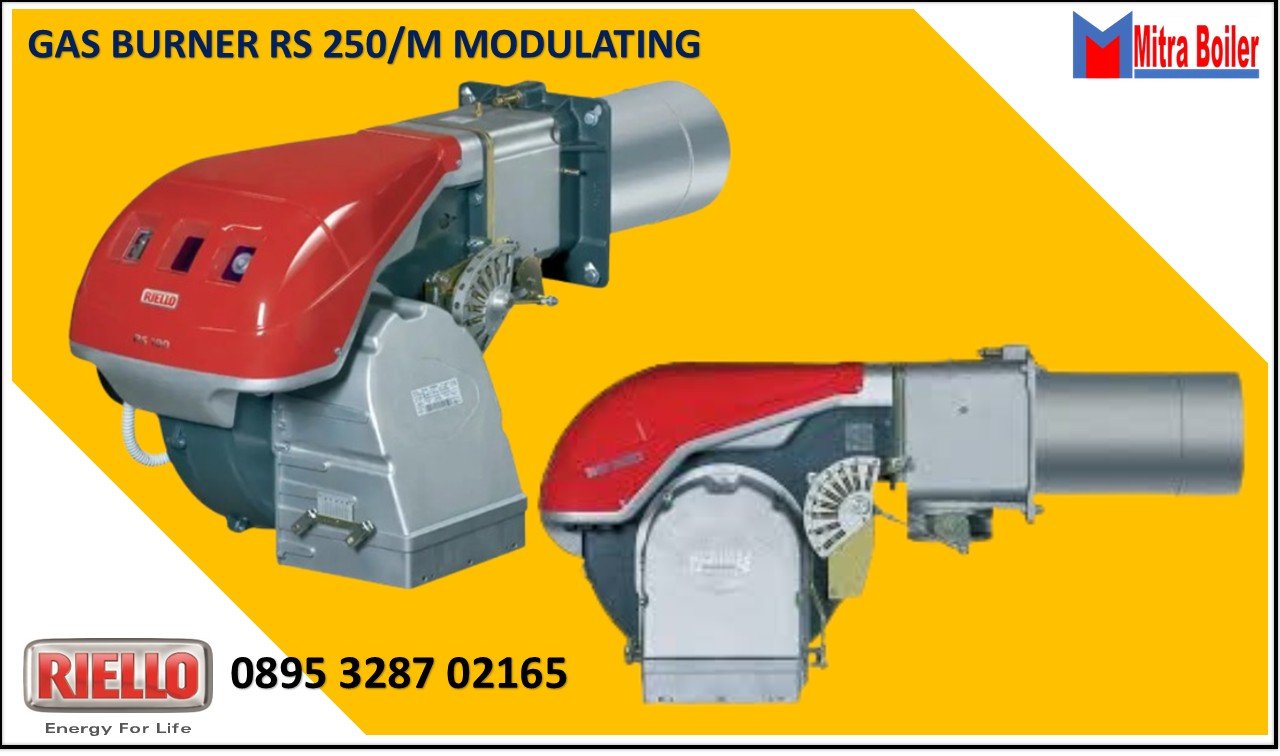

JUAL RIELLO RS 250/M GAS BURNER MODULATING

Seri pembakar RS 250/M mencakup rentang pembakaran dari 45 hingga 2650 kW, dan telah dirancang untuk digunakan dalam boiler air panas suhu rendah atau sedang, boiler udara panas atau uap, boiler minyak diatermik. Pengoperasiannya dapat berupa “progresif dua tahap” atau, sebagai alternatif, “modulasi” dengan pemasangan regulator logika PID dan probe terkait.

Seri pembakar RS/M menjamin tingkat efisiensi tinggi dalam semua berbagai aplikasi, sehingga mengurangi konsumsi bahan bakar dan biaya pengoperasian. Desain eksklusif memastikan dimensi yang diperkecil, penggunaan dan perawatan yang mudah. ​​Optimalisasi emisi suara dijamin oleh desain khusus sirkuit penghisapan udara dan oleh material kedap suara yang disertakan. Berbagai macam aksesori menjamin fleksibilitas kerja yang tinggi.

Dari seri sebelumnya yaitu:

RS 50/M MZ 80/285 ÷ 630 kW
RS 64/M MZ 150/400 ÷ 850 kW
RS 70/M 150/470 ÷ 930 kW
RS 100/M 150/700 ÷ 1340 kW
RS 130/M 254/920 ÷ 1600 kW
RS 150/M 300/900 ÷ 1850 kW
RS 190/M 470/1279 ÷ 2290 kW

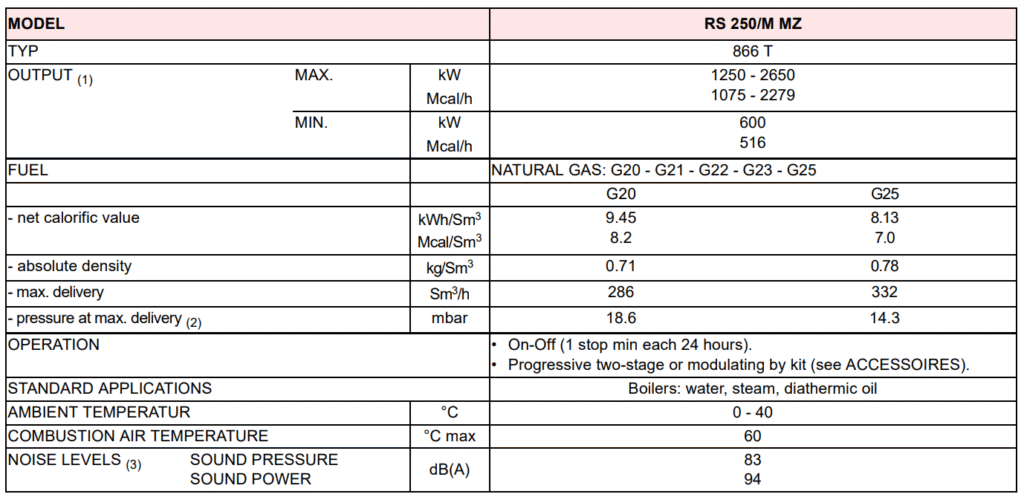

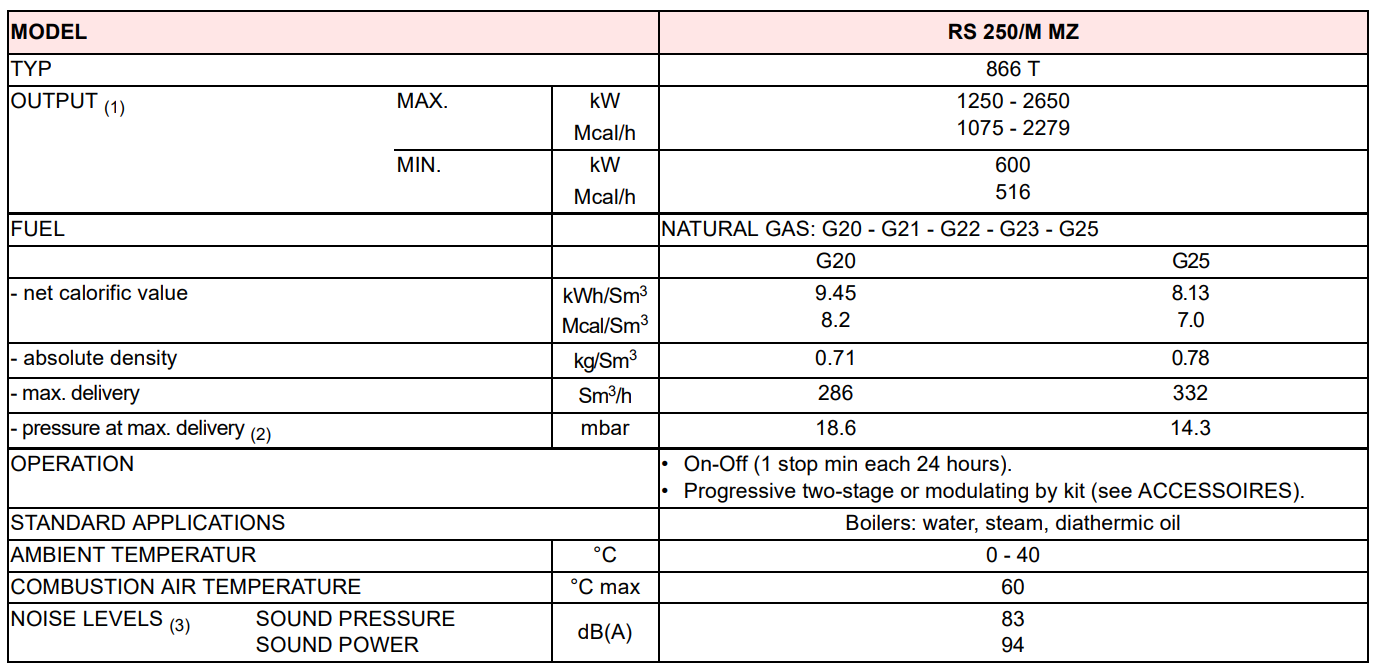

TEKNIKAL DATA

• (1) Kondisi referensi: Suhu sekitar 20°C – Suhu gas 15°C – Tekanan barometrik 1013 mbar – Ketinggian 0 m di atas permukaan laut.
• (2) Tekanan pada titik uji 17)(A)p.8, dengan tekanan nol di ruang pembakaran, dengan cincin gas terbuka 2)(B)p.12 output pembakar maksimum
• (3) Tekanan suara diukur di laboratorium pembakaran pabrik, dengan pembakar beroperasi pada ketel uji dan pada output terukur maksimum.
  • Daya suara diukur dengan metode “Free Field”, sesuai EN 15036, dan sesuai dengan akurasi pengukuran “Akurasi: Kategori 3”, sebagaimana ditetapkan dalam EN ISO 3746.

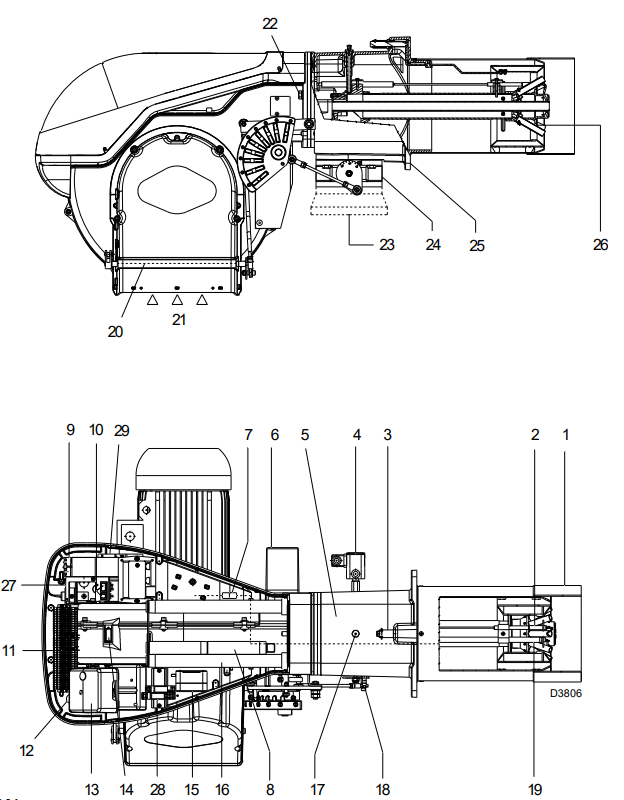

DESKRIPSI BURNER

1 Kepala pembakaran
2 Elektroda pengapian
3 Sekrup penyetelan kepala pembakaran
4 Sakelar tekanan gas maksimum
5 Selongsong
6 Motor servo, mengendalikan katup kupu-kupu gas dan, melalui cam profil variabel, penutup udara.
Selama pembakar berhenti, peredam udara tertutup sepenuhnya untuk meminimalkan kehilangan panas boiler karena aliran cerobong yang menarik udara dari lubang masuk kipas. 7 Soket colokan pada kabel probe ionisasi
8 Ekstensi untuk pemandu 16)
9 Kontaktor motor dan relai termal dengan tombol pelepas
10 Sakelar untuk:
operasi mati-otomatis-manual
Tombol untuk:
menambah – mengurangi daya
11 Papan terminal
12 Gland kabel untuk sambungan listrik yang akan dibuat oleh pemasang
13 Peralatan listrik dengan lampu peringatan blok bercahaya dan tombol pelepas
14 Penampil api
15 Sakelar tekanan udara minimum
(tipe diferensial)
16 Pemandu untuk membuka pembakar dan memeriksa
kepala pembakaran
17 Titik tekanan gas dan sekrup pemasangan kepala
18 Titik tekanan udara
19 Probe kontrol keberadaan api
20 Peredam udara
21 Saluran masuk udara ke kipas
22 Sekrup untuk memasang kipas ke selongsong
23 Saluran masuk gas
24 Katup kupu-kupu gas
25 Flensa untuk memasang ke boiler
26 Cakram stabilitas api
27 Braket untuk menerapkan kit operasi modulasi
28 Relai kontak bersih
29 Steker untuk menghubungkan kit operasi modulasi

SPESIFIKASI BURNER

Model RS 50/M MZ – 64/M MZ – 70/M – 100/M – 130/M – 150/M – 190/M – 250/M MZ
Pembakar gas monoblok dengan rancangan paksa dengan operasi progresif atau modulasi dua tahap, dengan kit khusus,
sepenuhnya otomatis, terdiri dari:

• – Sirkuit penghisap udara dilapisi bahan kedap suara
• – Kipas dengan bilah lengkung terbalik (model RS 50 – 70 – 100 – 130/M) atau bilah lurus (model RS 64/M MZ – 150/M- 190/M – Model 250/M MZ)

• – Peredam udara untuk pengaturan aliran udara dan katup kupu-kupu untuk mengatur keluaran bahan bakar yang dikontrol oleh servomotor dengan cam variabel
• – Motor starter pada 2800 rpm, tiga fase 400V dengan netral, 50Hz
• – Kepala pembakaran, yang dapat diatur berdasarkan keluaran yang dibutuhkan, dilengkapi dengan:
• – kerucut ujung baja tahan karat, tahan terhadap korosi dan suhu tinggi
• – elektroda pengapian
• – probe ionisasi
• – distributor gas
• – cakram stabilitas nyala api
• – Sakelar tekanan gas maksimum untuk menghentikan pembakar jika terjadi tekanan berlebih pada saluran pasokan bahan bakar
• – Sakelar tekanan udara minimum menghentikan pembakar jika jumlah udara di kepala pembakaran tidak mencukupi
• – Kotak kontrol pengaman pembakar berbasis mikroprosesor, dengan fungsi diagnostik
• – Sakelar pemilihan nyala/mati pembakar
• – Sakelar pemilihan peningkatan/penurunan keluaran manual atau otomatis
• – Jendela pemeriksaan nyala api
• – Batang geser untuk pemasangan dan perawatan yang lebih mudah
• – Filter perlindungan terhadap gangguan radio
• – Tingkat perlindungan listrik IP 44.

Standard equipment:

• – 1 gas train flange
• – 1 flange gasket
• – 4 screws for fixing the flange
• – 1 thermal screen
• – 4 screws for fixing the burner flange to the boiler
• – Wiring loom fittings for the electrical connection (RS 64-50/M MZ)
• – 2 slide bar extensions (for extended head models and RS 150-190/M models)
• – Instruction handbook for installation, use and maintenance
• – Spare parts catalogue.
