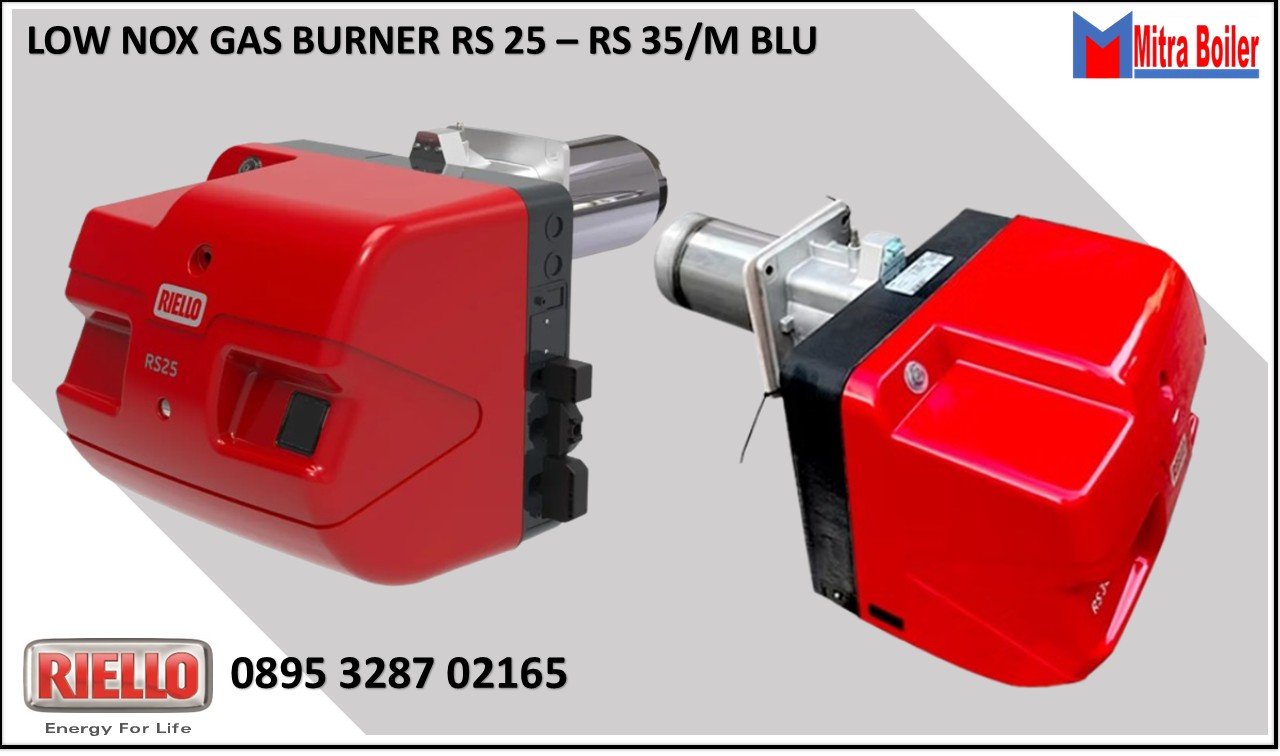

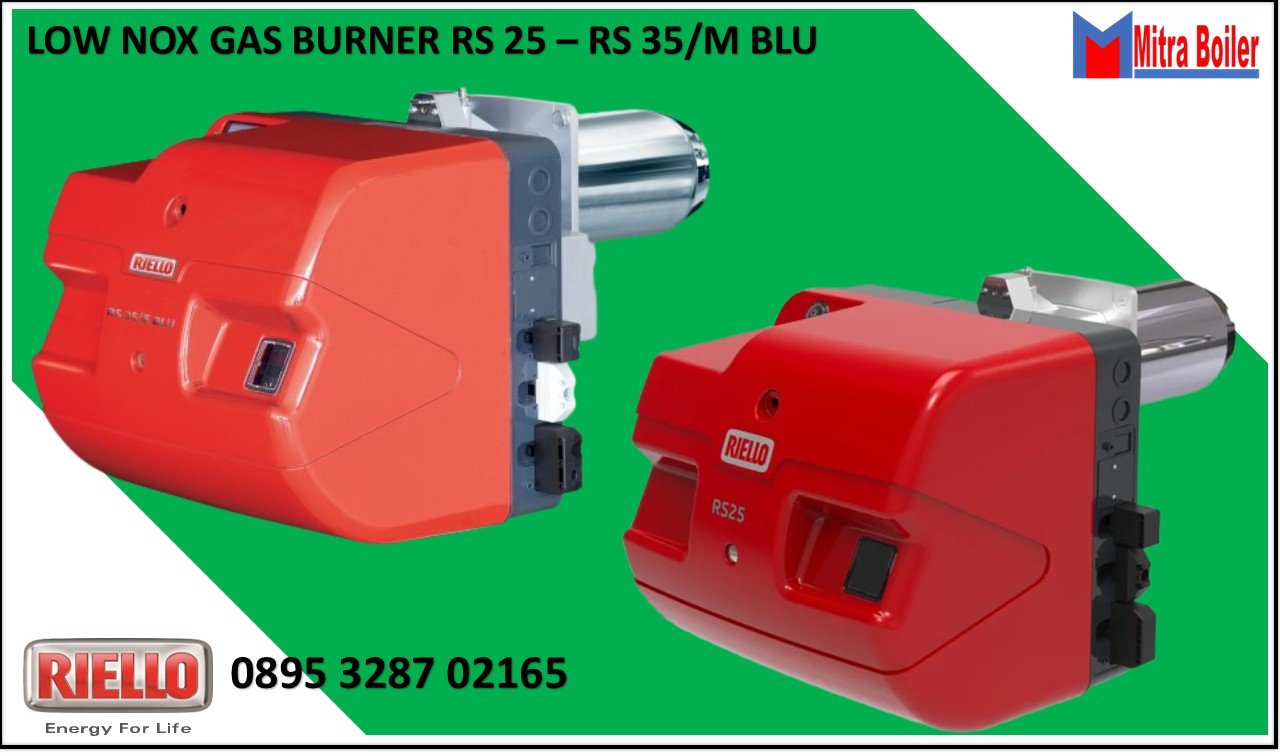

JUAL GAS LOW NOX BURNER RIELLO RS 25/M – RS 35/M BLU – MODULATING

Seri pembakar Riello RS 25/M – RS 35/M BLU mencakup rentang pembakaran dari 45 hingga 480 kW, dan telah dirancang untuk digunakan dalam boiler air panas suhu rendah atau sedang, boiler udara panas atau uap, boiler minyak diatermik. Pengoperasiannya dapat berupa “progresif dua tahap” atau, sebagai alternatif, “modulasi” dengan pemasangan regulator logika PID dan probe terkait. Seri pembakar RS/M BLU menjamin tingkat efisiensi tinggi dalam semua berbagai aplikasi, sehingga mengurangi konsumsi bahan bakar dan biaya pengoperasian. Desain eksklusif memastikan dimensi yang diperkecil, penggunaan dan perawatan yang mudah. ​​Optimalisasi emisi suara dijamin oleh desain khusus sirkuit penghisapan udara dan oleh material kedap suara yang disertakan. Berbagai macam aksesori menjamin fleksibilitas kerja yang tinggi.

Seri Lanjutan RS/M BLU Modulating:

RS 25/M BLU 45/125 ÷ 370 kW
RS 35/M BLU 72/202 ÷ 480 kW
RS 45/M BLU 90/190 ÷ 550 kW
RS 55/M BLU 100/300 ÷ 680 kW
RS 68/M BLU 150/350 ÷ 860 kW
RS 120/M BLU 300/600 ÷ 1300 kW
RS 160/M BLU 300/930 ÷ 1860 kW
RS 200/M BLU 570/1375 ÷ 2400 kW

SPESIFIKASI

Pembakar gas NOx rendah dengan aliran paksa monoblok, operasi progresif atau modulasi dua tahap dengan kit, terdiri dari:

• – Sirkuit penghisapan udara dengan bahan kedap suara
• – Peredam udara untuk pengaturan aliran udara dan katup kupu-kupu untuk mengatur keluaran bahan bakar yang dikontrol oleh servomotor dengan variabel cam
• – Kepala pembakaran emisi rendah, yang dapat diatur berdasarkan keluaran yang diperlukan,

dilengkapi dengan:

• • – kerucut ujung baja tahan karat, tahan terhadap korosi dan suhu tinggi
  • – elektroda pengapian
  • – penyelidikan ionisasi
  • – penyalur gas
  • – cakram stabilitas nyala api
• – Sakelar tekanan udara minimum berhenti pembakar jika jumlah udara di kepala pembakaran tidak mencukupi
• – Sakelar pemilihan nyala/mati pembakar
• – Sakelar peningkatan/penurunan keluaran manual atau otomatis
• – Kotak kontrol pengaman pembakar berbasis mikroprosesor, dengan fungsi diagnostik
• – Jendela pemeriksaan nyala api
• – Batang geser untuk pemasangan dan perawatan yang lebih mudah
• – Filter perlindungan terhadap gangguan radio
  Model RS 25-35/M BLU
• – Kipas tampil tinggi dengan bilah pisau lengkung maju
• – Motor starter pada 2800 rpm, fase tunggal / 220-230V / 50-60Hz atau tiga fase / 380-400V / 50-60Hz
• – HCS (Housing Cooling System) eksklusif yang dipatenkan dengan isolasi termal tinggi dan sirkulasi udara dengan penyegaran volume udara berkelanjutan untuk sistem pendingin aktif dan menghindari perpindahan panas ke rumah komponen listrik
• – Steker dan soket untuk sambungan listrik yang dapat diakses dari bagian luar penutup
• – Tingkat perlindungan listrik IP 40.

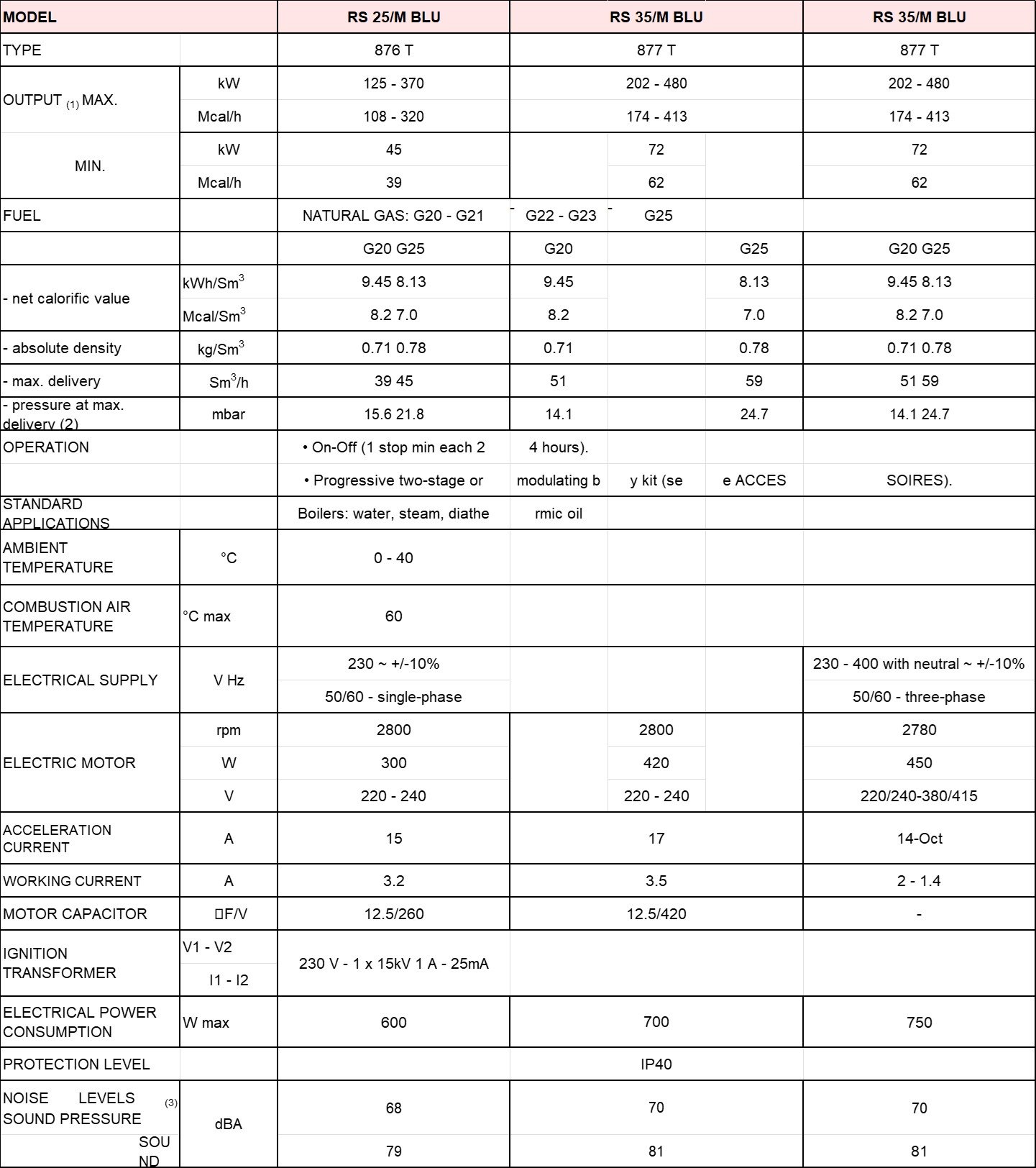

TEKNIKAL DATA

1. Kondisi referensi: Suhu ruangan 20°C – Suhu gas 15°C – Tekanan barometrik 1013 mbar – Ketinggian 0m di atas permukaan laut.
2.  Tekanan soket 7)(A)p.4 dengan tekanan nol di ruang pembakaran.
3. Uji emisi kebisingan dilakukan sebagaimana ditentukan dalam EN 15036-1 dengan akurasi pengukuran ó = ± 1,5 dB, di ruang pembakaran pabrikan dengan pembakar yang beroperasi pada ketel uji pada output maksimum.

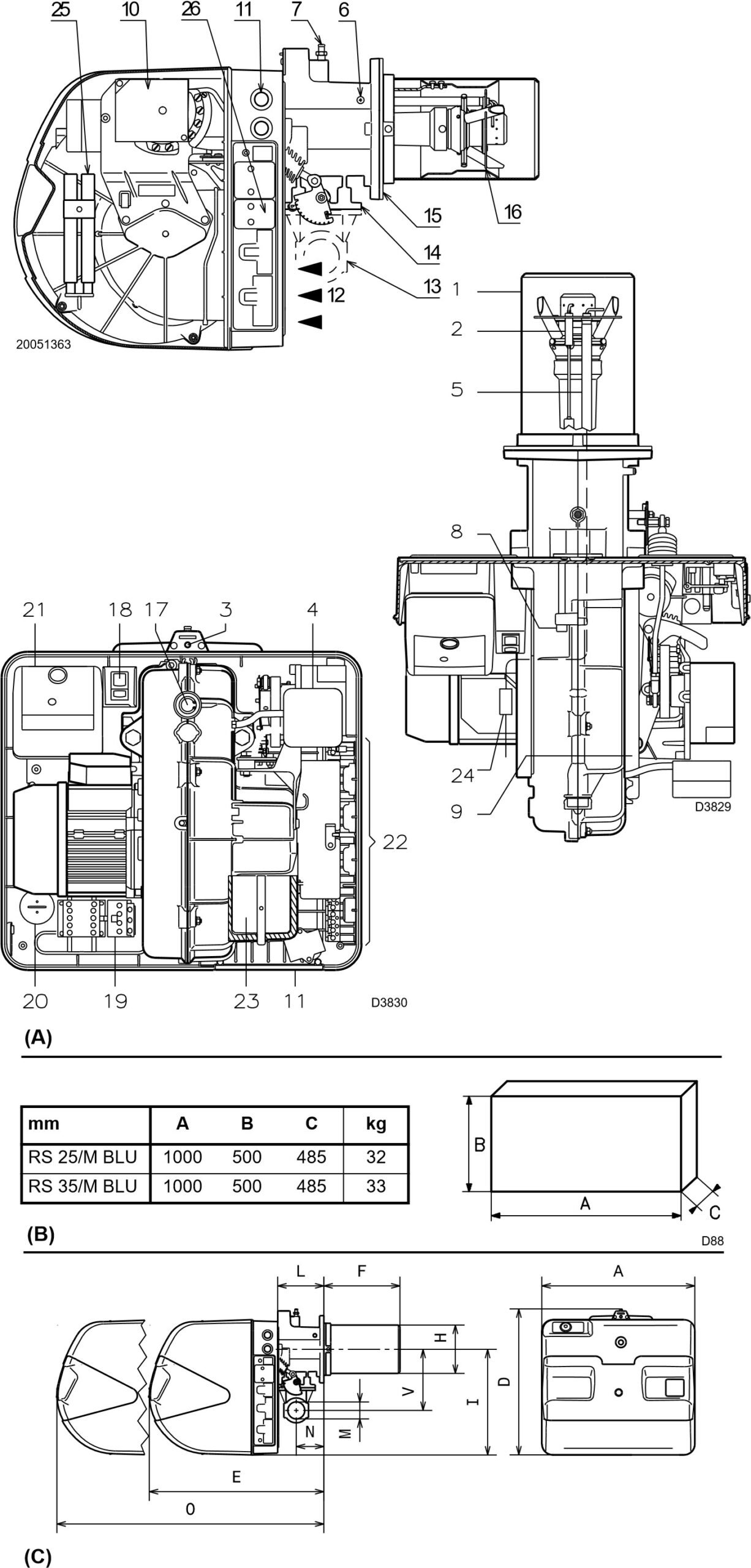

DESKRIPSI BURNER

1. Kepala pembakaran
2. Elektroda pengapian
3. Sekrup untuk penyetelan kepala pembakaran
4. Sakelar tekanan udara minimum
   (tipe operasi diferensial)
5. Probe sensor api
6. Soket tekanan udara
7. Titik uji tekanan gas dan sekrup pengencang kepala
8. Sekrup yang menahan kipas ke selongsong
9. Batang geser untuk membuka pembakar dan memeriksa kepala pembakaran
10. Servomotor yang mengendalikan katup kupu-kupu gas dan peredam udara (dengan mekanisme cam profil variabel).
    Saat pembakar berhenti, peredam udara akan tertutup sepenuhnya untuk mengurangi kehilangan panas akibat aliran asap cerobong, yang cenderung menarik udara dari saluran masuk udara kipas.
11. Area untuk jalur kabel listrik
12. Saluran masuk udara ke kipas
13. Pipa masukan gas
14. Katup kupu-kupu gas
15. Flensa pemasangan boiler
16. Cakram stabilitas api
17. Jendela pemeriksaan api
18. Sakelar daya untuk berbagai operasi:
    otomatis – manual – mati Tombol untuk: peningkatan daya – pengurangan daya
19. Pembuat kontak motor dan pemutus termal dengan tombol reset (RS 35/M BLU tiga fase)
20. Kapasitor motor (RS 25/M BLU satu fase)
21. Kotak kontrol dengan lampu pilot pengunci dan tombol reset pengunci
22. Soket untuk sambungan listrik
23. Peredam udara
24. Soket colokan pada kabel probe ionisasi
25. Ekstensi pemandu (versi kepala panjang)
26. Penutup soket 4 kutub (lihat lampiran panel listrik)
