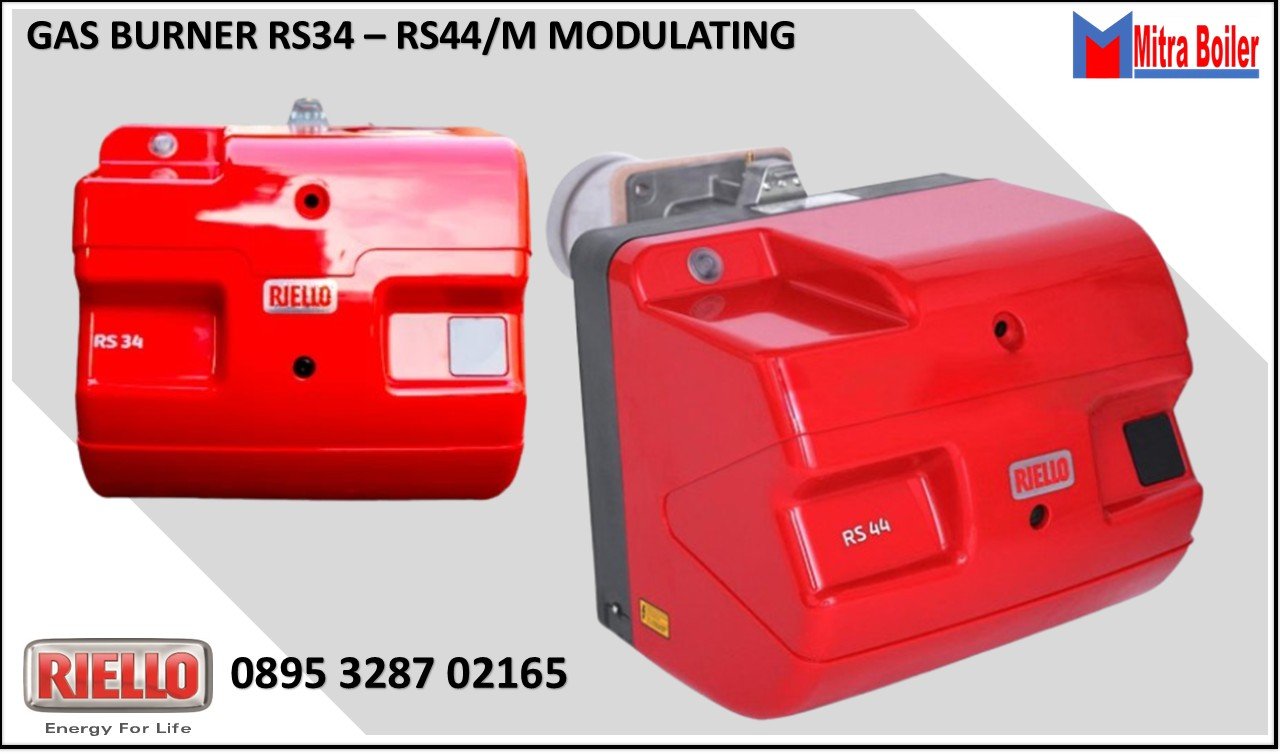

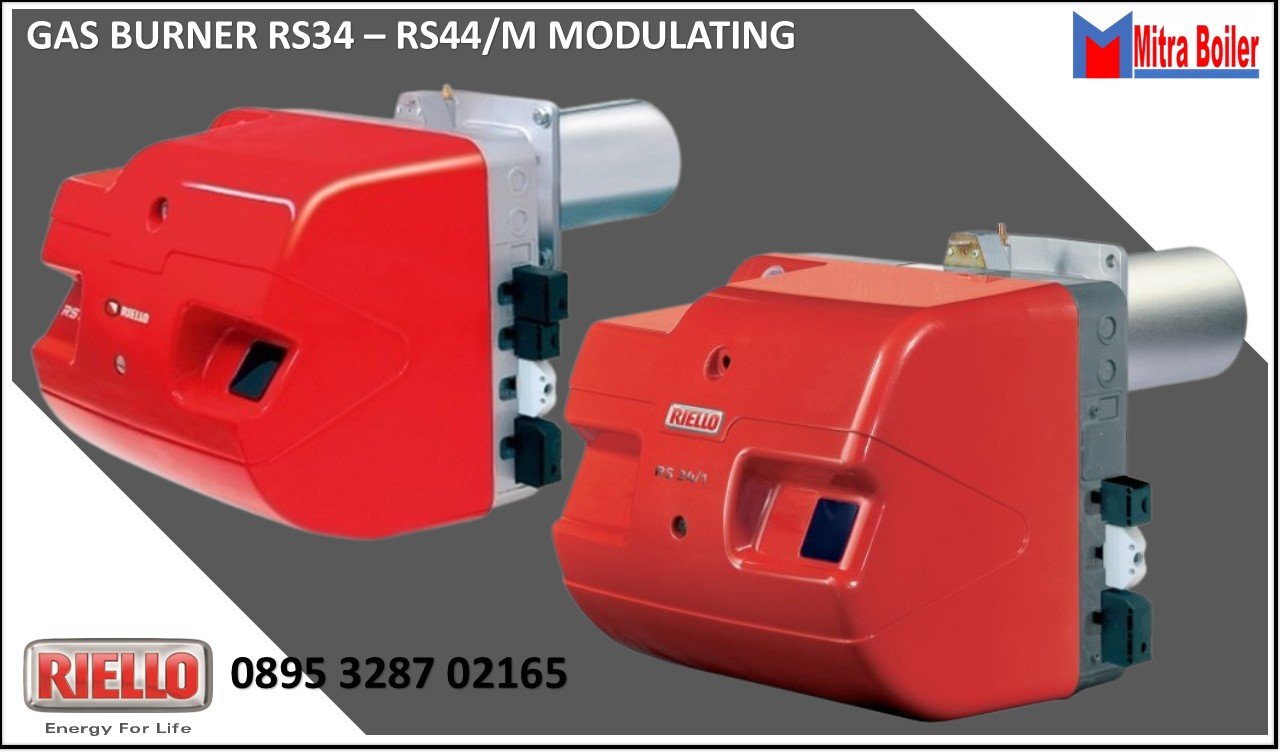

JUAL RIELLO RS 34 – 44/M – GAS BURNER MODULATING

Seri pembakar RS34 -RS44/M mencakup rentang pembakaran dari 45 hingga 550 kW, dan telah dirancang untuk digunakan dalam boiler air panas suhu rendah atau sedang, boiler udara panas atau uap, boiler minyak diatermik. Pengoperasiannya dapat berupa “progresif dua tahap” atau, sebagai alternatif, “modulasi” dengan pemasangan regulator logika PID dan probe terkait.

Seri pembakar RS/M menjamin tingkat efisiensi tinggi dalam semua berbagai aplikasi, sehingga mengurangi konsumsi bahan bakar dan biaya pengoperasian. Desain eksklusif memastikan dimensi yang diperkecil, penggunaan dan perawatan yang mudah. ​​Optimalisasi emisi suara dijamin oleh desain khusus sirkuit penghisapan udara dan oleh material kedap suara yang disertakan. Berbagai macam aksesori menjamin fleksibilitas kerja yang tinggi.

RS 34/M MZ 45/125 ÷ 390 kW
RS 44/M MZ 80/203 ÷ 550 kW
RS 50/M MZ 80/285 ÷ 630 kW
RS 64/M MZ 150/400 ÷ 850 kW
RS 70/M 150/470 ÷ 930 kW
RS 100/M 150/700 ÷ 1340 kW
RS 130/M 254/920 ÷ 1600 kW
RS 150/M 300/900 ÷ 1850 kW
RS 190/M 470/1279 ÷ 2290 kW
RS 250/M MZ 600/1250 ÷ 2650 kW

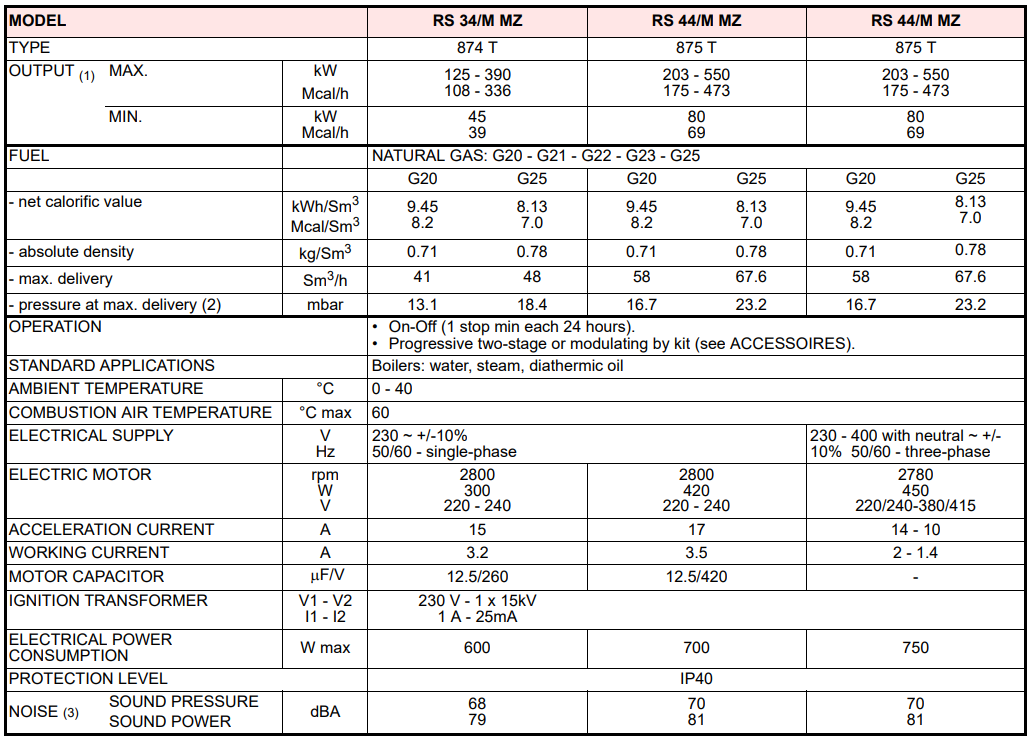

TEKNIKAL DATA

• (1) Kondisi referensi: Suhu ruangan 20°C – Suhu gas 15°C – Tekanan barometrik 1013 mbar – Ketinggian 0m di atas permukaan laut.
• (2) Tekanan soket 7)(A)p.4 dengan tekanan nol di ruang pembakaran.
• (3) Tekanan suara diukur di laboratorium pembakaran pabrik, dengan pembakar beroperasi pada ketel uji dan pada keluaran terukur maksimum.

Daya suara diukur dengan metode “Free Field”, sesuai EN 15036, dan sesuai dengan akurasi pengukuran “Accuracy: Category 3”,
sebagaimana ditetapkan dalam EN ISO 3746.

DESKRIPSI BURNER

1 Kepala pembakaran
2 Elektroda pengapian
3 Sekrup untuk penyetelan kepala pembakaran
4 Sakelar tekanan udara minimum
(tipe operasi diferensial)
5 Probe sensor api
6 Soket tekanan udara
7 Titik uji tekanan gas dan sekrup pengencang kepala
8 Sekrup yang menahan kipas ke selongsong
9 Batang geser untuk membuka pembakar dan
memeriksa kepala pembakaran
10 Servomotor yang mengendalikan katup kupu-kupu gas
dan peredam udara (dengan mekanisme cam profil variabel).
Saat pembakar berhenti, peredam udara
akan tertutup sepenuhnya untuk mengurangi kehilangan panas
akibat aliran asap cerobong, yang cenderung menarik udara dari saluran masuk udara kipas. 11 Area untuk jalur kabel listrik
12 Saluran masuk udara ke kipas
13 Pipa masukan gas
14 Katup kupu-kupu gas
15 Flensa pemasangan boiler
16 Cakram stabilitas api
17 Jendela pemeriksaan api
18 Sakelar daya untuk berbagai operasi:
otomatis – manual – mati
Tombol untuk:
peningkatan daya – pengurangan daya
19 Pembuat kontak motor dan pemutus termal dengan
tombol reset (RS 44/M MZ tiga fase)
20 Kapasitor motor (RS 34-44/M MZ satu fase)
21 Kotak kontrol dengan lampu pilot pengunci dan tombol reset pengunci
22 Soket untuk sambungan listrik
23 Peredam udara
24 Soket colokan pada kabel probe ionisasi
25 Ekstensi pemandu (versi kepala panjang)
26 Penutup soket 4 kutub (lihat lampiran panel listrik)

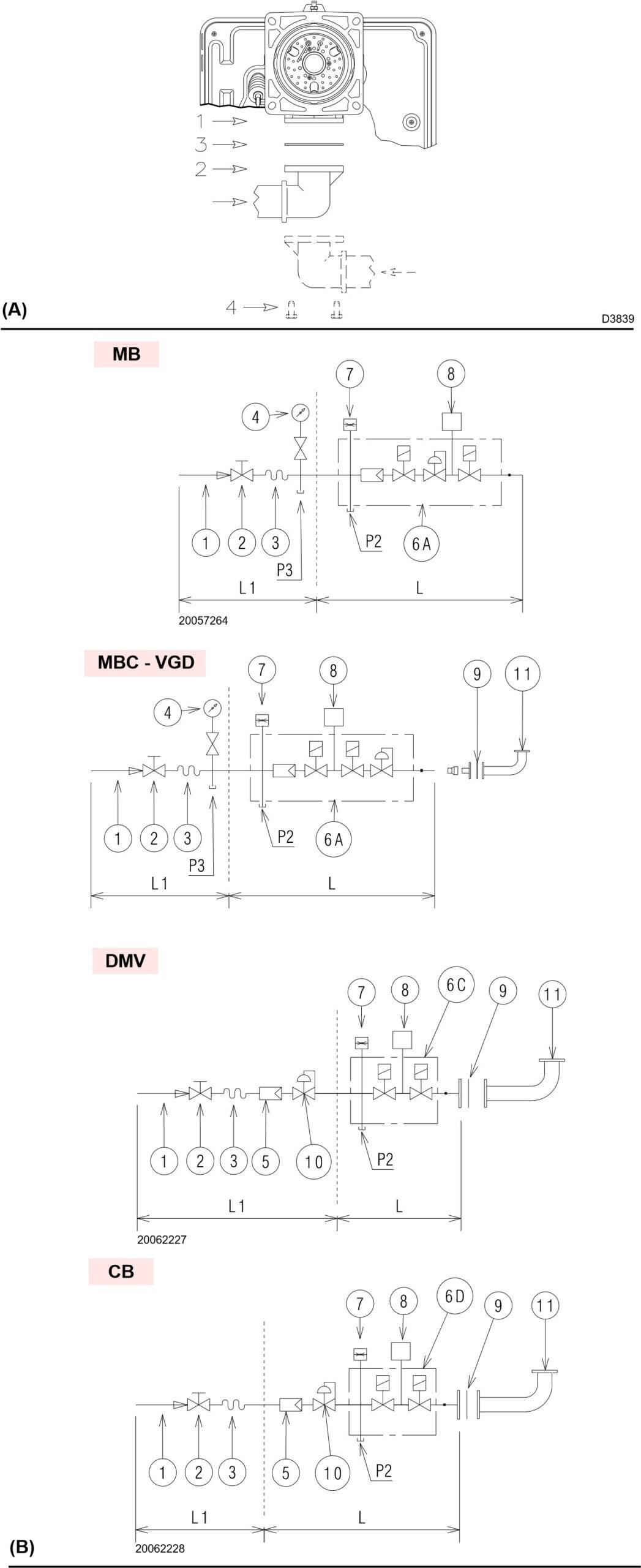

GASTRAIN/ RAMPA

GAS RAMP
Disetujui menurut standar EN 676 dan dapat disediakan secara terpisah.

LEYENDA (B)
1 Pipa saluran masuk gas
2 Katup manual
3 Papan antigetar
4 Pengukur tekanan dengan katup pulsator
5 Filter 6A Termasuk:
– filter
– katup pengoperasian
– katup pengaman
– pengatur tekanan
6C Termasuk:
– katup pengaman – katup pengoperasian
6D Termasuk:
– katup pengaman
– katup pengoperasian
– pengatur tekanan
– filter
7 Sakelar tekanan gas minimum
8 Kontrol kemudahan, disediakan sebagai aksesori atau terintegrasi, menurut kode gas ramp. Menurut standar EN 676, kontrol diam wajib untuk generator dengan daya maksimum melebihi 1200 kW. 9 Junta, hanya untuk versi “bordir”
10 Pengatur tekanan 11 Adaptor peredam tanjakan, disediakan secara terpisah
P2 Tekanan sebelum katup/pengatur
P3 Tekanan sebelum filter
L Tanjakan gas, disediakan oleh beban L1 A yang terpisah dari pemasang
Catatan
Untuk menyetel tanjakan gas, lihat petunjuk yang menyertainya.

PT. INDIRA MITRA BOILER
