GasMultiBloc MB-D(LE) 415 – 420 B01 Adalah Regulator gabungan dan katup pengaman penutup Fungsi satu tahap. Deskripsi teknis DUNGS GasMultiBloc® mengintegrasikan filter, regulator, katup, dan sakelar tekanan dalam satu fitting yang ringkas.

• Perangkap kotoran : mikrofilter
• Satu regulator dan dua katup : B01
• Dua katup bukaan cepat
• Satu katup bukaan cepat dan satu katup bukaan lambat
• Katup solenoid hingga 360 mbar (36 kPa) sesuai DIN EN 161 Kelas A Grup 2
• Pengaturan tekanan keluaran yang sensitif dengan regulator proporsional sesuai DIN EN 88 Kelas A Grup 2
• Laju aliran tinggi dengan penurunan tekanan rendah
• Tingkat interferensi penggerak solenoid DC N
• Pembatas volume utama pada katup V2
• Penundaan pembukaan hidrolik
• Sambungan flensa dengan ulir pipa sesuai ISO 7/1
• Pemasangan sederhana, ringkas, ringan

Sistem modular memungkinkan solusi individual dengan menggunakan keran gas pengapian eksternal dalam kaitannya dengan katup yang dikontrol secara terpisah, dengan menambahkan sistem pengujian katup, sakelar tekanan mini/maks, pembatas tekanan, sakelar batas pada katup V2.

Aplikasi
Sistem modular memungkinkan solusi individual dalam keselamatan gas dan rekayasa regulator. Cocok untuk gas golongan 1, 2,3 dan media gas netral lainnya.

Persetujuan
Sertifikat pengujian tipe UE sesuai dengan:
• Peraturan Peralatan Gas UE
• Arahan Peralatan Tekanan UE Persetujuan di negara-negara konsumen gas penting lainnya.

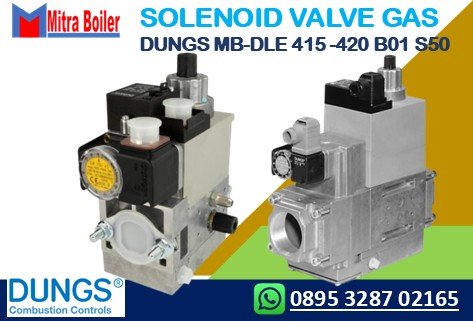

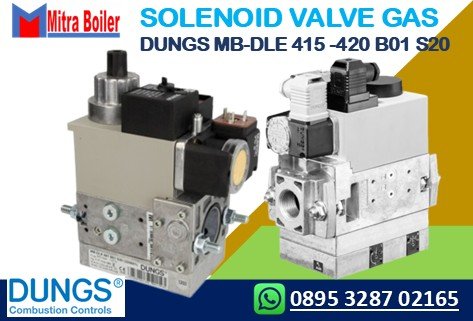

Mitra Boiler menyediakan GasMultiBloc MB-D(LE) 415 – 420 B01 S20/S50 sebagai berikut:

• MB-DLE 415 B01 S20
• MB-DLE 415 B01 S50
• MB-DLE 420 B01 S20
• MB-DLE 420 B01 S50

SPESIFIKASI GasMultiBloc MB-D(LE) 415 – 420 B01 S20/S50

Dimensi & Tekanan Operasional

• Diameter Nominal:
  • MB-…415 B01 : Menggunakan koneksi flensa ulir pipa Rp 1, Rp 1 1/4, Rp 1 1/2, Rp 2, dan kombinasinya berdasarkan standar ISO 7/1 (DIN 2999).
  • MB-…420 B01 : Menggunakan koneksi flensa ulir pipa Rp 1, Rp 1 1/4, Rp 1 1/2, Rp 2, dan kombinasinya berdasarkan standar ISO 7/1 (DIN 2999).
• Tekanan Kerja Maksimum: Mampu menahan tekanan masuk maksimal hingga 360 mbar (36 kPa).
• Rentang Tekanan Keluaran (\(p_{a}\)):
  • Seri MB-… S20/S22: Tekanan keluaran mulai dari 4 mbar (0,4 kPa) hingga 20 mbar (2 kPa).
  • Seri MB-… S50/S52: Tekanan keluaran mulai dari 20 mbar (2 kPa) hingga 50 mbar (5 kPa).

Karakteristik Lingkungan & Media Gas

• Media Gas : Cocok untuk gas keluarga 1, 2, 3, dan media gas netral lainnya yang berbentuk gas.
• Suhu Lingkungan (Ambient Temperature) : Beroperasi aman pada rentang -15°C hingga +70°C. Jangan mengoperasikan tipe MB-D di bawah 0°C pada sistem gas cair (LPG). Unit ini hanya cocok untuk gas cair berbentuk gas; hidrokarbon cair dapat merusak material segel.

Komponen & Fitur Mekanikal

• Penyaring Kotoran (Dirt Trap) : Menggunakan saringan halus (sieve) dan mikrofilter. Proses penggantian filter dapat dilakukan tanpa perlu membongkar atau melepas katup.
• Sakelar Tekanan (Pressure Switches) : Dapat dipasang tipe GW…A5, ÜB…A2 / NB…A2 sesuai standar DIN EN 1854. (Untuk informasi lebih lanjut, lihat Lembar Data 5.02 dan 5.07 “Pressure Switches for DUNGS Multiple Actuators”).
• Regulator Tekanan : Menggunakan pengatur tekanan dengan kompensasi tekanan sisa, memiliki segel anti-bocor saat mati melalui katup V1 (sesuai DIN EN 88 Kelas A). Pegas titik setel (setpoint spring) terpasang permanen (tidak bisa ditukar). Tidak memerlukan pipa ventilasi ke atas atap. Menyediakan sambungan pulsa internal (internal pulse tap).
• Katup Solenoid V1 : Bersertifikasi DIN EN 161 Kelas A Grup 2 dengan karakteristik menutup cepat dan membuka cepat (fast closing, fast opening).
• Katup Solenoid V2 : Bersertifikasi DIN EN 161 Kelas A Grup 2 dengan variasi desain operasional berikut:
  • MB : Menutup cepat, membuka cepat, tanpa pembatas volume utama.
  • MB-D : Menutup cepat, membuka cepat, dilengkapi pembatas volume utama.
  • MB-DLE : Menutup cepat, membuka lambat (slowly opening), dilengkapi pembatas volume utama.
  • MB-LE : Menutup cepat, membuka lambat, tanpa pembatas volume utama.

Data Kelistrikan & Sensor Alat

• Koneksi Gas Pengukuran/Pengapian: Menggunakan ukuran G 1/8 sesuai standar DIN ISO 228 (lihat bagian sambungan tekanan di halaman 2).
• Pemantau Tekanan Pembakar (\(p_{Br}\)) : Koneksi berada di hilir (downstream) katup V2. Sakelar tekanan dapat dipasang secara lateral menggunakan adaptor.
• Tegangan / Frekuensi : Beroperasi pada frekuensi 50–60 Hz dengan tegangan 220–230 V AC (-15% sampai +10%).
• Koneksi Elektrikal : Menggunakan colokan plug connection sesuai standar DIN EN 175301-803 untuk katup dan sakelar tekanan.
• Konsumsi Daya / Rating : Pada tegangan 230 V AC; suhu +20 °C (lihat bagian dimensi di halaman 5).
• Durasi Aktif (Switch-on duration) : 100% (siap untuk menyala terus-menerus tanpa jeda).
• Tingkat Perlindungan (Degree of Protection) : Sertifikasi IP 54 sesuai standar IEC 529 (EN 60529).
• Gangguan Radio (Radio Interference) : Kelas gangguan N.

Material & Posisi Pemasangan

• Bahan Komponen Aliran Gas:
  • Casing/Rumahan: Aluminium cetak (aluminium die casting).
  • Diafragma & Segel: Berbahan dasar NBR dan Silopren (karet silikon).
  • Penggerak Solenoid: Baja, kuningan, dan aluminium.
• Posisi Pemasangan: Solenoid dapat dipasang dalam posisi tegak vertikal, rebah horizontal, maupun posisi miring di antara kedua sudut tersebut.
• Kontak Sinyal Posisi Tertutup (Closed Position Signal Contact): Menggunakan tipe K01/1 (telah diuji standar DIN) yang dapat dipasang pada katup V2.
