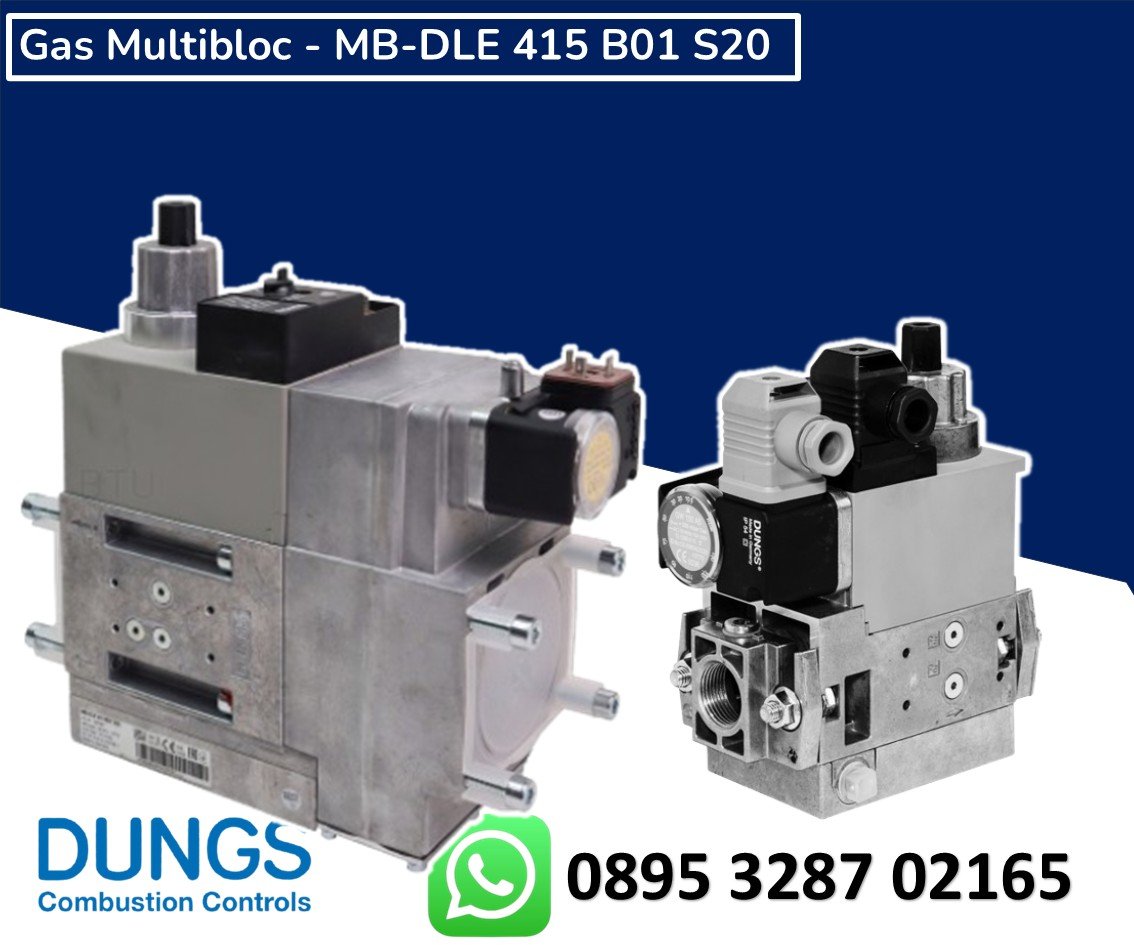

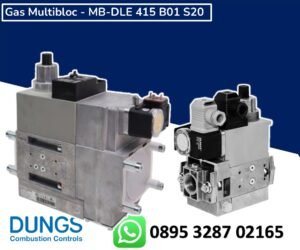

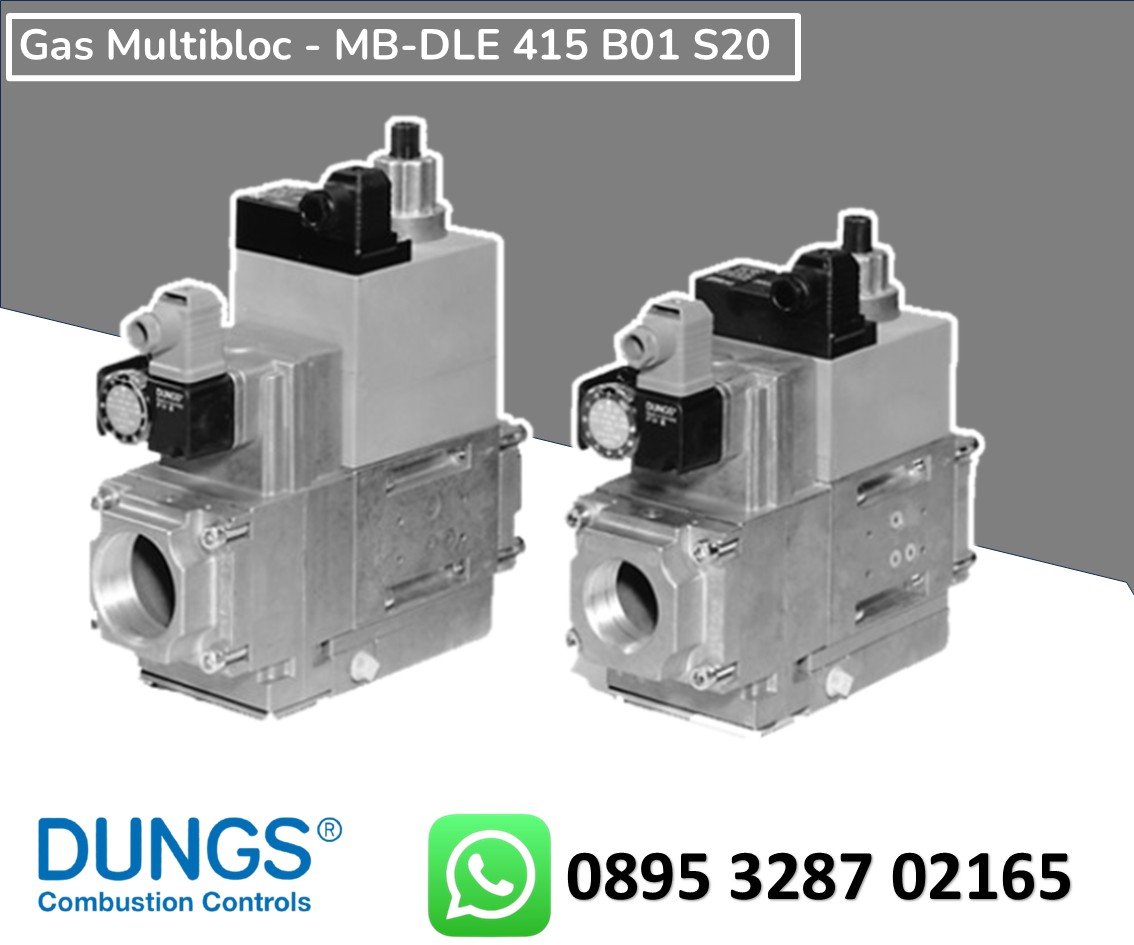

Gas Multibloc – MB-DLE 415 B01 S20 (SELENOID GAS BURNER )
Gas Multibloc – MB-DLE 415 B01 S20 (SELENOID GAS BURNER )
Gas Multibloc – MB-DLE 415 B01 S20 (SELENOID GAS BURNER ) Gas Multiblok adalah katup gas (umumnya dikenal juga sebagai katup kontrol saluran masuk atau katup kombinasi) adalah perangkat keselamatan yang diwajibkan secara hukum yang digunakan pada sistem silinder tanpa ventilasi yang mengendalikan tekanan utama dingin yang disalurkan ke silinder dan juga menghilangkan tekanan berlebih melalui katup pelepas tekanan.
-
Gas Multibloc – MB-DLE 415 B01 S20 (SELENOID GAS BURNER )
Gas Multiblok adalah katup gas (umumnya dikenal juga sebagai katup kontrol saluran masuk atau katup kombinasi) adalah perangkat keselamatan yang diwajibkan secara hukum yang digunakan pada sistem silinder tanpa ventilasi yang mengendalikan tekanan utama dingin yang disalurkan ke silinder dan juga menghilangkan tekanan berlebih melalui katup pelepas tekanan.
Deskripsi teknis
DUNGS GasMultiBloc® mengintegrasikan filter, regulator, katup, dan sakelar tekanan dalam satu fitting yang ringkas.
- Perangkap kotoran: mikrofilter
- Satu regulator dan dua katup: B01
- Dua katup terbuka cepat
- Satu katup terbuka cepat dan satu katup terbuka lambat
- Katup solenoid hingga 360 mbar (36 kPa) sesuai DIN EN 161 Kelas A Grup 2
- Pengaturan tekanan keluaran yang sensitif oleh regulator proporsional sesuai DIN EN 88 Kelas A Grup 2
- Laju aliran tinggi dengan penurunan tekanan rendah
- Derajat interferensi penggerak solenoid DC N
- Pembatas volume utama pada katup V2
- Penundaan pembukaan hidraulik
- Sambungan flensa dengan ulir pipa sesuai ISO 7/1
- Pemasangan mudah, ringkas, dan ringan
Sistem modular memungkinkan solusi individual dengan menggunakan keran gas pengapian eksternal yang terhubung dengan katup yang dikontrol secara terpisah, dengan menambahkan sistem pembuktian katup, sakelar tekanan mini/maksimum, pembatas tekanan, dan sakelar batas pada katup V2.
Aplikasi
Sistem modular memungkinkan solusi individual dalam rekayasa keselamatan gas dan regulator. Cocok untuk gas golongan 1, 2,3 dan media gas netral lainnya.
Persetujuan
Sertifikat uji tipe UE sesuai dengan:
• Peraturan Peralatan Gas UE
• Petunjuk Peralatan Tekanan UE
Persetujuan di negara-negara konsumen gas penting lainnya.SPESIFIKASI MB-DLE 415 B01 S20
Spesifikasi Teknis
Parameter Spesifikasi Sambungan dan Tekanan Diameter Nominal Flensa / Ulir Pipa Sesuai ISO 7/1 (DIN 2999), MB-D… 415 B01 Rp 1, 1¼, 1½, 2 dan kombinasinya Tekanan Operasi Maks. 360 mbar (36 kPa) Rentang Tekanan Keluaran MB-… S20/S22 4–20 mbar (0,4–2 kPa) Rentang Tekanan Keluaran MB-… S50/S52 20–50 mbar (2–5 kPa) Media dan Kondisi Lingkungan Media Gas dari keluarga 1, 2, 3 dan media gas netral lainnya Suhu Sekitar −15 °C hingga +70 °C Catatan Penggunaan Gas Cair Jangan mengoperasikan MB-D di bawah 0 °C pada sistem gas cair. Hanya sesuai untuk gas cair dalam fase gas; hidrokarbon cair dapat merusak material sealing. Filtrasi dan Pengaturan Tekanan Perangkap Kotoran Saringan / mikrofilter; penggantian filter dapat dilakukan tanpa melepas katup Sakelar Tekanan Tipe GW…A5, ÜB…A2 / NB…A2 sesuai DIN EN 1854; dapat dilampirkan pada unit Regulator Tekanan Pengatur tekanan dikompensasi untuk tekanan sisa; segel antibocor saat dimatikan melalui katup V1 sesuai DIN EN 88 Kelas A. Pegas titik setel terpasang permanen dan tidak dapat diganti. Saluran ventilasi di atas atap tidak diperlukan. Dilengkapi keran pulsa internal. Katup Solenoid Katup Solenoid V1 Sesuai DIN EN 161 Kelas A Grup 2; penutupan cepat, pembukaan cepat Katup Solenoid V2 Sesuai DIN EN 161 Kelas A Grup 2 Desain Katup V2 – MB Pembatas volume utama; menutup cepat, membuka cepat tanpa sistem pembukaan lambat Desain Katup V2 – MB-D Pembatas volume utama; menutup cepat, membuka cepat dengan sistem pembukaan cepat Desain Katup V2 – MB-DLE Pembatas volume utama; menutup cepat, membuka lambat dengan sistem pembukaan lambat Desain Katup V2 – MB-LE Pembatas volume utama; menutup cepat, membuka lambat tanpa sistem pembukaan lambat Sambungan Pengukuran dan Monitor Tekanan Pengukuran / Sambungan Gas Pengapian G 1/8 sesuai DIN ISO 228; lihat keran tekanan Monitor Tekanan Pembakar pBr Koneksi hilir katup V2; sakelar tekanan dapat dipasang pada adaptor secara lateral Kelistrikan Tegangan / Frekuensi 220–230 V AC, 50–60 Hz, −15% / +10% Sambungan Listrik Sambungan steker sesuai DIN EN 175301-803 untuk katup dan sakelar tekanan Peringkat / Konsumsi Daya Pada 230 V AC; +20 °C: lihat data dimensi Durasi Penyalaan 100% Tingkat Perlindungan IP54 sesuai IEC 529 (EN 60529) Interferensi Radio Tingkat interferensi N Material dan Pemasangan Material Komponen Perumahan diafragma, segel, penggerak solenoid Posisi Pemasangan Solenoid tegak lurus atau terletak mendatar serta posisi antara Kontak Sinyal Posisi Tertutup Tipe K01/1, diuji DIN, dapat dipasang pada V2 Jika Tertarik dengan Produk kami dapat menghubungi kami
