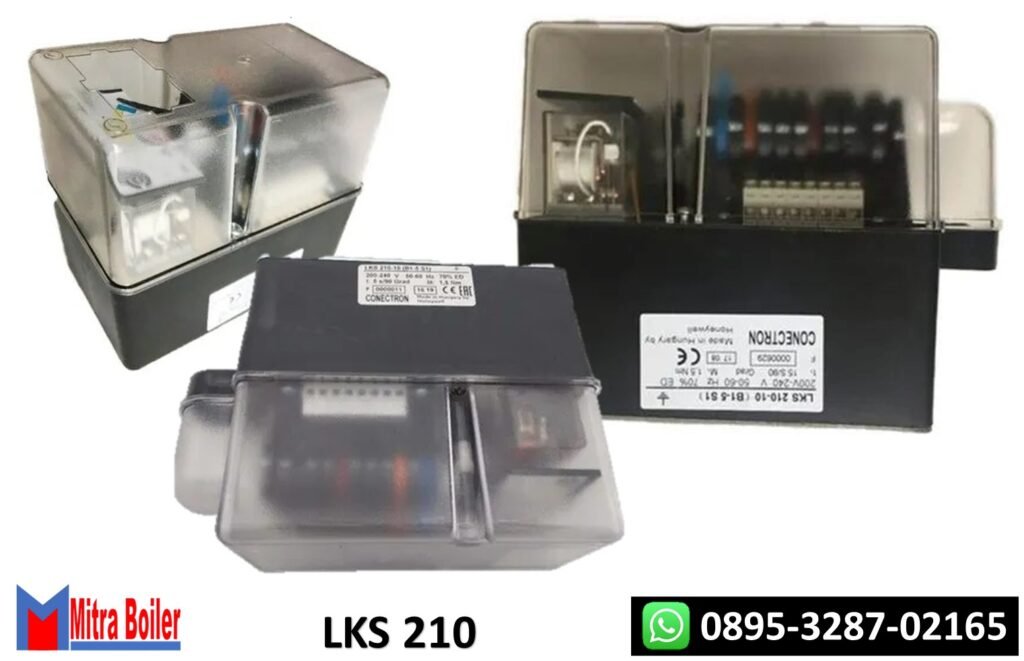

JUAL SERVO MOTOR/AIR DAMPER ACTUATOR BURNER – HONEYWELL ( LKS 210 )

JUAL SERVO MOTOR/AIR DAMPER ACTUATOR BURNER – HONEYWELL ( LKS 210 )

Servo Motor Burner/ Air damper Actuator adalah perangkat elektromekanis yang menghasilkan torsi dan kecepatan berdasarkan arus dan tegangan yang diberikan . Motor servo Burner bekerja sebagai bagian dari sistem loop tertutup yang menyediakan torsi dan kecepatan seperti yang diperintahkan oleh pengontrol servo yang memanfaatkan perangkat umpan balik untuk menutup loop, yang di fungsikan untuk menggerakan damper udara pada mesin Burner.

Aktuator peredam udara LKS 210 dimaksudkan penggunaan tar dalam pembakar minyak dan gas dua tahap. dengan peredam yang menutup penuh. Unit penggeraknya adalah terdiri dari motor sinkron yang digabungkan ta mengurangi gigi. tahap terakhir yaitu a perlengkapan hangat. Karena karakteristik mengunci sendiri saat hangat. penguncian yang cukup momen tar rangkaian lengkap aplikasi tersedia. Unit penggerak dilumasi secara permanen dan benar-benar bebas perawatan.

SPESIFIKASI SERVO MOTOR/AIR DAMPER ACTUATOR BURNER

  • Tegangan fase tunggal : 230V~,50Hz Konsumsi daya c.4VA
  • Posisi:
    • 0…90°, dapat disesuaikan tanpa batas melalui spindel
    • Tahap 0: biru, tertutup penuh
    • Tahap 1: saklar tindak lanjut oranye yang berputar secara bersamaan dan kering Sakelar pilot{HS 1}
    • Tahap 2: merah, satu sakelar pilot yang berputar secara bersamaan
    • MV 2: hitam
  • Mengatur waktu untuk 90° : 5s – 15s – 25s
  • Torsi : 15Nm – 3Nm – 3Nm
  • Mengunci momen : melalui worm gear yang mengunci sendiri
  • Pemantauan posisi peredam udara : sekaligus memutar penunjuk
  • Perumahan : bahan sintetis, hitam, tidak mudah terbakar, dapat padam sendiri
  • Entri kabel : 1xPG 11
  • Sambungan listrik blok terminal tiang : 2×7, konektor I ground
  • Pemasangan : dengan sekrup 3xM5, misalnya M5x50 DIN 912
  • PTO : baik kepala soket persegi internal 8×8, 20mm lubang setengah bulat ɸ 10mm, poros dalam 25mm ɸ 10mm
  • Jenis proteksi : IP 44 DIN 40 050 Suhu sekitar -10 hingga + 60°C
  • Berat : 1kg
  • Tersedia kabel standar : 10core, masing-masing 0,5mm², panjang 1,2m/Nomor komponen K 10F 1200



KONEKSI

Koneksi Semua komponen kelistrikan dipasang a papan cetak. Dua blok terminal adalah tersedia untuk koneksi lain. PG II entri kabel terpusat dan mudah diakses dari semua sisi. Koneksi ke peredam udara poros dapat Dibentuk melalui internal kepala soket persegi, kebencian bulat atau pohon batang. tergantung pertandingannya persyaratan. Tiga Pengikat kebencian [M 5] diperlukan misalnya aktuator dan pembakar” perumahan.

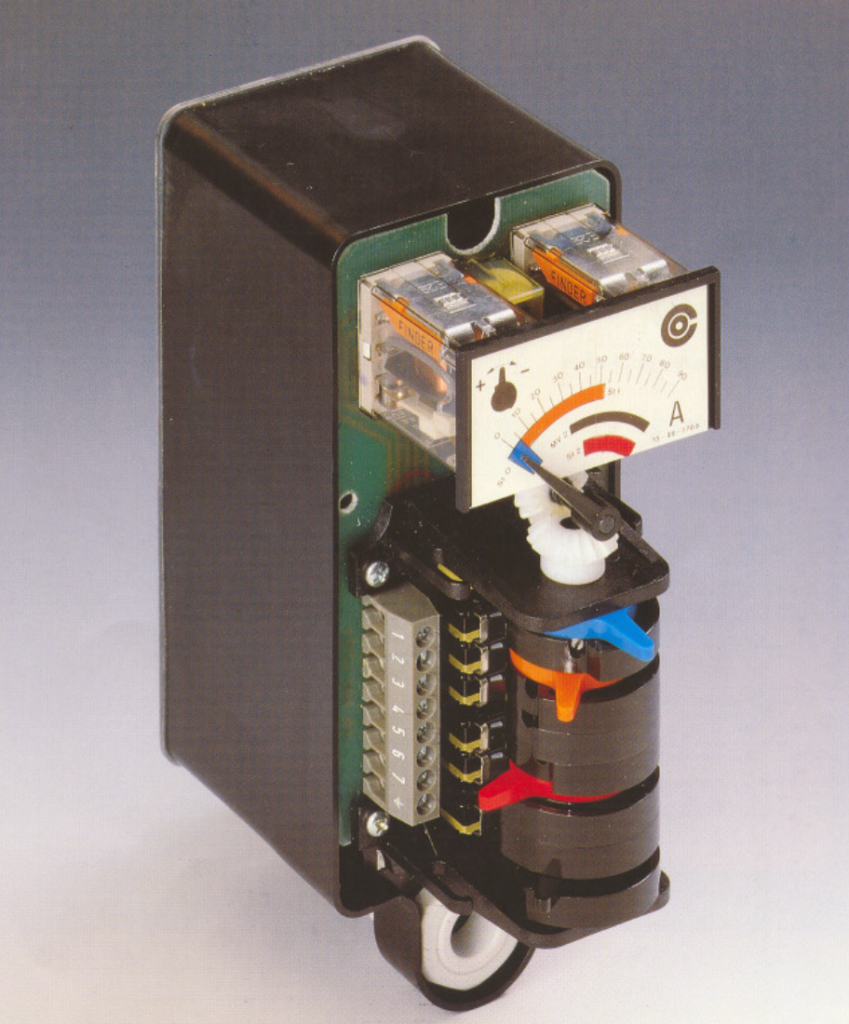

Peredam udara dapat disesuaikan tanpa batas Peredam udara dapat diatur melalui a berkisar pada 90° dan kamera memungkinkannya untuk disesuaikan dalam jumlah tak terhingga dalam berbagai cara. Penyesuaian ini dibuat melalui tuas berkode warna. Ini kode warna mewakili masing-masing tingkat kinerja pada burner; tar biru penutup peredam; oranye untuk kinerja rendah. merah untuk kinerja tinggi. Kode warna ini adalah juga dapat ditemukan pada diagram sirkuit yang relevan dan pada tombol pengaturan. Karena sakelar bantu yang terhubung. drive dapat berputar ke dua arah. sesuai dengan pengaturan tuas. Pelepasan katup dilakukan oleh sakelar pengaman HS l [terhubung ta stage t] dan MV 2 yang terakhir secara terpisah dapat disesuaikan [ tuas hitam]. Posisi peredam udara pada waktu tertentu waktu yang ditunjukkan dengan cara pada penunjuk sepanjang a skala
