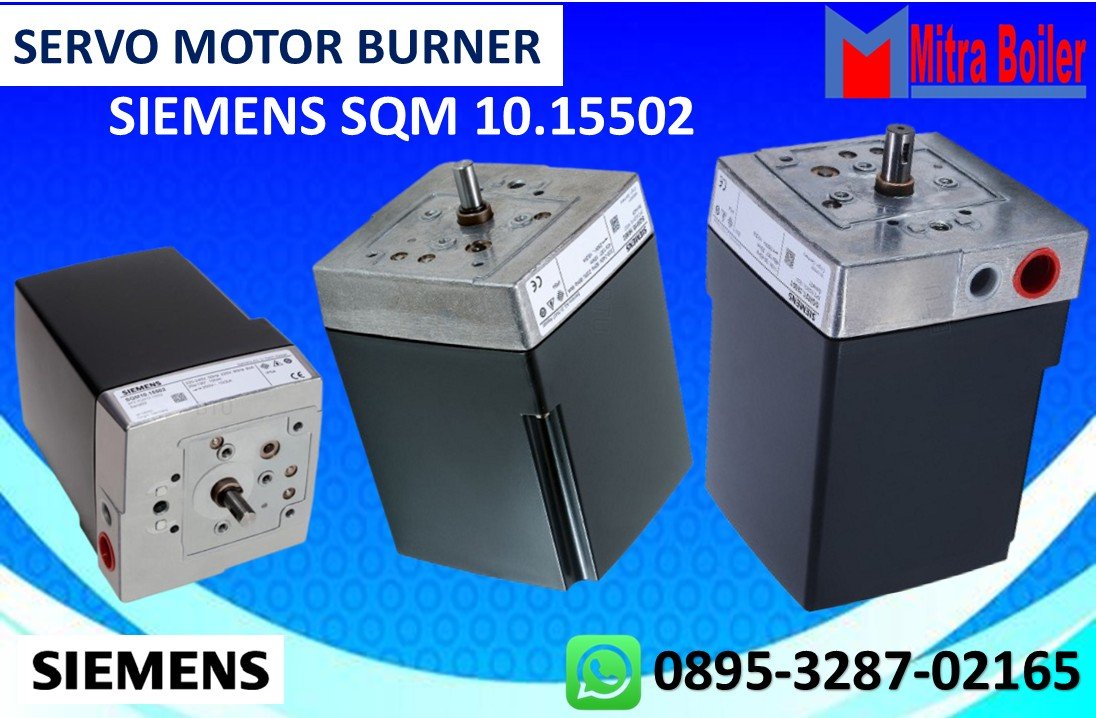

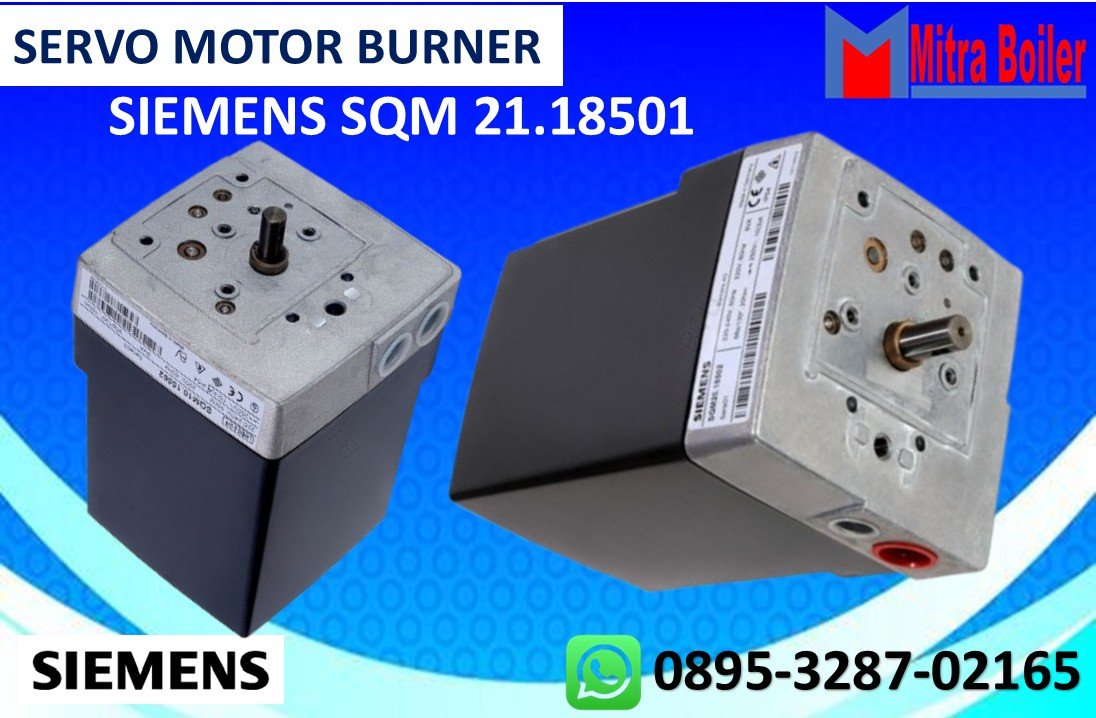

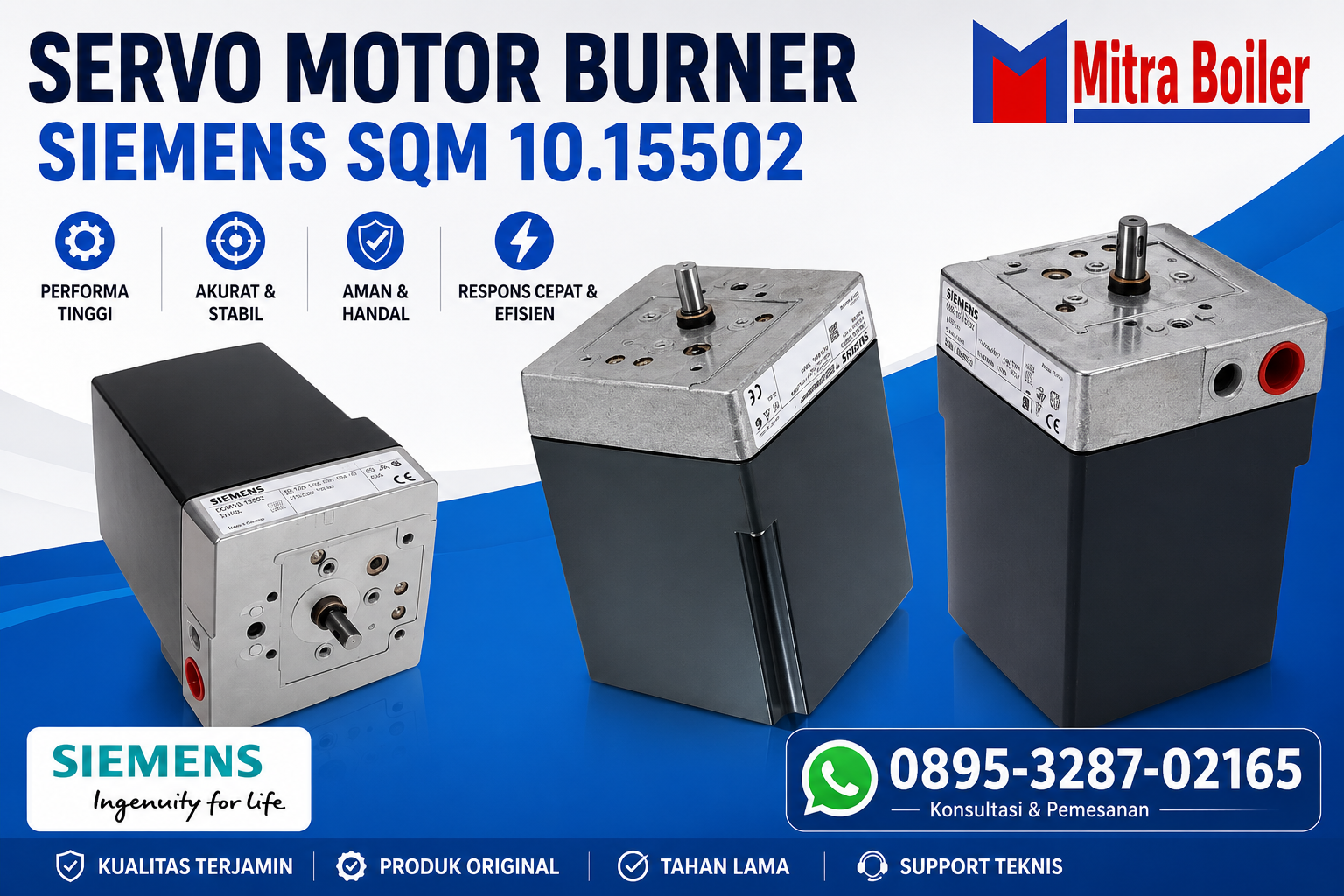

JUAL SERVO MOTOR BURNER SIEMENS – SQM 10, SQM 11, SQM 20, SQM 21
Servo Motor Siemens adalah peredam udara dan katup kontrol pada pembakar minyak, berfungsi untuk mengatur besar kecilnya udara pada mesiun burner/pembakar. yang dirancang untuk aplikasi industri dengan presisi dan dinamisme tinggi. Motor ini bekerja dalam sistem loop tertutup (closed-loop) bersama driver/inverter SINAMICS untuk mengontrol posisi, kecepatan, dan torsi secara akurat.
Dikombinasikan dengan kontrol pembakar
- SQM10.15502
- SQM10.15561
- SQM10.15562
- SQM10.16102
- SQM10.16502
- SQM10.16532 5)
- SQM10.16561
- SQM10.16562
- SQM10.17502
- SQM11.16502
- SQM20.16502
- SQM21.18501
- SQM20.18502
- SQM21.16502
- SQM21.18502
DESAIN SERVO MOTOR SIEMENS SQM 10, SQM 11, SQM 20, SQM 21
- Housing (Rumah/Cangkang):
- Penutup aktuator terbuat dari plastik tahan benturan dan tahan panas. Warna penutup: Abu-abu tua.
- Rumah gear train (rangkaian roda gigi) terbuat dari aluminium die-cast dan memiliki 4 lubang berulir untuk kelenjar kabel (cable glands) Pg11.
- Aktuator:
- Motor sinkron yang dapat berbalik arah (reversible) dan tahan penguncian (locking-proof).
- Penyetelan Titik Sakelar (Switching Points):
- Dengan nok (cams) yang dapat disetel.
- Skala penyetelan di samping nok menunjukkan posisi sudut titik sakelar.
- Nok dapat disetel secara manual, baik dengan kunci kait (hook spanner) yang disertakan atau alat lain.
- Indikator Posisi:
- Internal: Skala di awal tumpukan nok pada sisi gear train.
- Khusus SQM21…: Dilengkapi dengan indikator posisi yang terlihat dari luar (lihat juga bagian <>).
- Koneksi Listrik:
- Terminal sekrup.
- Gear Train (Rangkaian Roda Gigi):
- Roda gigi reduksi memiliki bantalan perunggu sinter yang melumasi sendiri dan tidak memerlukan perawatan.
- Drive Shaft (Poros Penggerak):
- Sudah terpasang di bagian depan gear train.
- Pemasangan dan Pemasangan (Mounting and Fixing):
- Bagian depan gear train digunakan sebagai permukaan pemasangan.
- Pemasangan menggunakan 3 lubang berulir dengan ulir dalam M5.
DATA TEKNIS SERVO MOTOR SIEMENS
| Data Umum Aktuator | Spesifikasi |
|---|---|
| Tegangan Operasi | AC 220…240 V, 50 Hz -15 % / +10 % AC 220 V, 60 Hz -15 % / +10 % Sesuai permintaan: AC 110 V, 50 / 60 Hz ±6 % |
| Kapasitas sakelar pembatas dan tambahan | 10 (3) A, AC 24…250 V |
| Sudut Pemosisian | hingga 160° (rentang skala) |
| Posisi Pemasangan | Opsional |
| Kelas Keselamatan | I |
| Tingkat Perlindungan | IP 54, DIN 40050 (pada desain entri kabel yang tersedia atau elemen pengencang untuk lubang yang tidak digunakan) |
| Entri Kabel M16 dan M20 | untuk 2 x M16 x 1,5 dan 2 x M20 x 1,5 |
| Berat | sekitar 1,7 kg |
| Motor Aktuator | Motor sinkron |
| Konsumsi Daya | 9 VA |
Kondisi Lingkungan
- Penyimpanan (DIN EN 60 721-3-1)
- Kondisi Klimatologi: kelas 1K3
- Kondisi Mekanik: kelas 1M2
- Rentang Suhu: -20…+70 °C
- Kelembapan: < 95 % r.F. (kelembapan relatif)
- Transportasi (DIN EN 60 721-3-2)
- Kondisi Klimatologi: kelas 2K2
- Kondisi Mekanik: kelas 2M2
- Rentang Suhu: -50…+60 °C
- Kelembapan: < 95 % r.h. (kelembapan relatif)
- Operasi (DIN EN 60 721-3-3)
- Kondisi Klimatologi: kelas 3K5
- Kondisi Mekanik: kelas 3M2
- Rentang Suhu (rasio penyalaan < 0,5): -20…+60 °C
- Kelembapan: < 95 % r.h. (kelembapan relatif)
