JUAL STEAM BOILER INDONESIA KAPASTAS 500 KG/H BB GAS DAN SOLAR

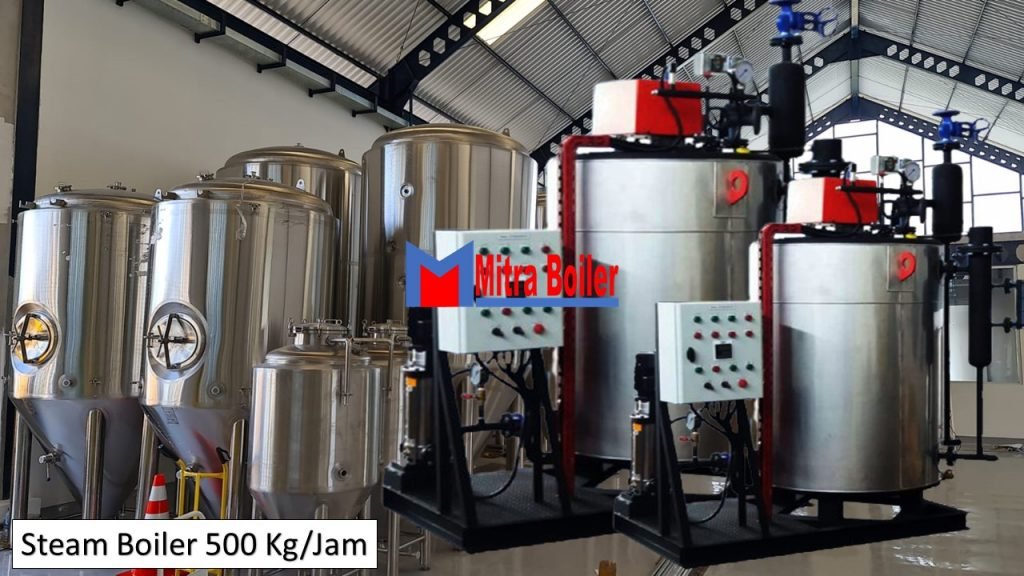

STEAM BOILER 500 KG/JAM GAS/ SOLAR

Steam Boiler 500 Kg/jam adalah Mesin Ketel uap dengan kapasitas 500 kg steam/uap setiap 1 jam dengan tekanan 1 Barg – 20 Barg. Boiler IDM- Winsketel 500 adalah tipe vertical electric boiler, dengan pemanas menggunakan energi listrik dan pembakarannya menggunakan Burner baik menggunakan Bahan Bakar (GAS, Solar dll ). Bagian utama sistem boiler terdiri dari Sistem Air Umpan, Sistem Pemanas dan Sistem Uap. Sistem Air Umpan menyediakan air untuk boiler secara otomatis sesuai dengan kebutuhan uap.

Boiler IDM- Winsketel 500 perlu Penanganan air umpan karena diperlukan sebagai bentuk pemeliharaan untuk mencegah terjadi kerusakan dari boiler. Sistem Pemanas adalah semua peralatan yang digunakan untuk mendukung pemanas digunakan, agar dapat menghasilkan panas sesuai dengan panas yang dibutuhkan. Sistem Uap berfungsi untuk memproduksi, mengumpulkan dan mengontrol uap/ steam dalam boiler. Uap dialirkan melalui sistem pemipaan dengan mengatur valve dan dipantau dengan manometer tekanan.



Sistem Kerja Steam Boiler/Ketel Uap

Uap atau steam merupakan gas yang dihasilkan dari proses penguapan, dengan bahan baku air bersih, yang telah melalui proses water treatment, yang dialirkan menggunakan pompa ke tangki umpan dan ke boiler. Energi kalor yang dibangkitkan pada sistem boiler menggunakan listrik untuk merubah air menjadi uap sehingga memiliki nilai tekanan, temperatur, dan laju aliran. Berdasarkan ketiga hal tersebut sistem boiler mengenal keadaan tekanan temperatur rendah (low pressure-temperature) dan tekanan temperatur tinggi (high pressure-temperature)

Dengan perbedaan itu steam boiler dapat dimanfaatkan untuk memanaskan cairan, menjalankan suatu mesin, membangkitkan energi listrik dengan mengubah energi kalor menjadi energi mekanik yang kemudian digunakan sebagai pemutar generator sehingga menghasilkan energi listrik. Namun ada juga yang menggabungkan kedua sistem boiler tersebut, dan memanfaatkan tekanan temperatur tinggi untuk membangkitkan energi listrik atau untuk proses. Dengan meningkatnya suhu dan air telah mendekati kondisi didihnya, beberapa molekul mendapatkan energi kinetik yang cukup untuk mencapai kecepatan yang sewaktu-waktu lepas dari cairan ke ruang di atas permukaan, sebelum jatuh kembali ke cairan.  Pemanasan lebih lanjut menyebabkan eksitasi lebih besar, dan sejumlah molekul dengan energi cukup tinggi sehingga semakin meningkatkan jumlah uap yang meninggalkan cairan. Dalam perubahan air menjadi uap yang memiliki tekanan dan temperatur yang tinggi, maka pengoperasian boiler harus memperhatikan batasan operasi. Hal ini dapat diketahui dari grafik tekanan vs temperatur uap pada Gambar 1. Dari grafik pada Gambar 1, pada tekanan 1034 kPa atau sekitar 1 mPa, vapour maksimum pada temperatur sekitar 190 oC.

Spesifikasi Boiler 500 Kg

  • Kapasitas Uap : 500 Kg/h
  • Model : Vertical
  • Merk : IDM-Winsketel 500
  • Bahan Bakar : Gas,Solar dll
  • Tekanan kerja : 0.4/0.7 Kg/cm2
  • Kapasitas Thermal  : 80 – 410 kW
  • Pipa bakar boiler :  Ø 2” x 3,2 mm
  • Power Source : 1,5 kw
  • Efisiensi  : 90 +/-5 %
  • Diameter : 1500 mm
  • Tinggi  : 3200 mm
  • Diameter Gas outlet / Cerobong  : 250 mm
  • Diameter outlet uap : DN 25
  • Diameter inlet air umpan : DN 25
  • Transport Weight / Operating Weight  : 1100 kg

Bagian utama boiler 500 Kg

  • Drum air berfungsi untuk menampung air boiler dan ruang uap.
  • Panel electric control berfungsi untuk mengontrol operasi boiler.
  • Gelas penduga (sight glass) berfungsi untuk mengetahui batas/level permukaan air dalam drum, untuk memudahkan pengontrolan air dalam ketel selama operasi.
  • Katup inlet air berfungsi untuk pengisian air boiler dari tangki umpan.
  • Pompa air berfungsi untuk mengisi air dari tangki umpan ke drum.
  • Safety valve berfungsi untuk mengamankan drum boiler dari tekanan uap yang lebih, alat ini bekerja membuang uap apabila tekanan melebihi dari tekanan yang telah ditentukan sesuai dengan penyetelan katup alat ini. Umumnya pada katup pengaman tekanan pada katup pengaman uap kering tekanannya 10 kg/cm2.
  • Steam outlet valve befungsi untuk mengatur aliran uap dari drum ke pengguna.
  • Blowdown valve berfungsi ungtuk menmbuang endapan pada dasar drum.
  • Manometer berfungsi untuk mengetahui tekanan dalam drum, alat pengukur.
  • Tekanan uap di dalam ketel yang dipasang satu buah untuk tekanan uap panas lanjut. Untuk menguji kebenaran penunjukan alat ini, pada setiap manometer dipasang valve yang digunakan untuk memasang manometer penara (manometer tera).
  • Elemen pemanas (heater) berfungsi untuk memanaskan air menjadi uap di dalam drum.



Demikian Pengenalan Singkat mengenai Steam Boiler IDM-Winsketel dengan kapasitas steam 500 Kg/jam, Info lebih lanjut dapat menghubungi kami.
