JUAL STEAM BOILER INDONESIA KAPASTAS 1 TON/H BB GAS DAN SOLAR

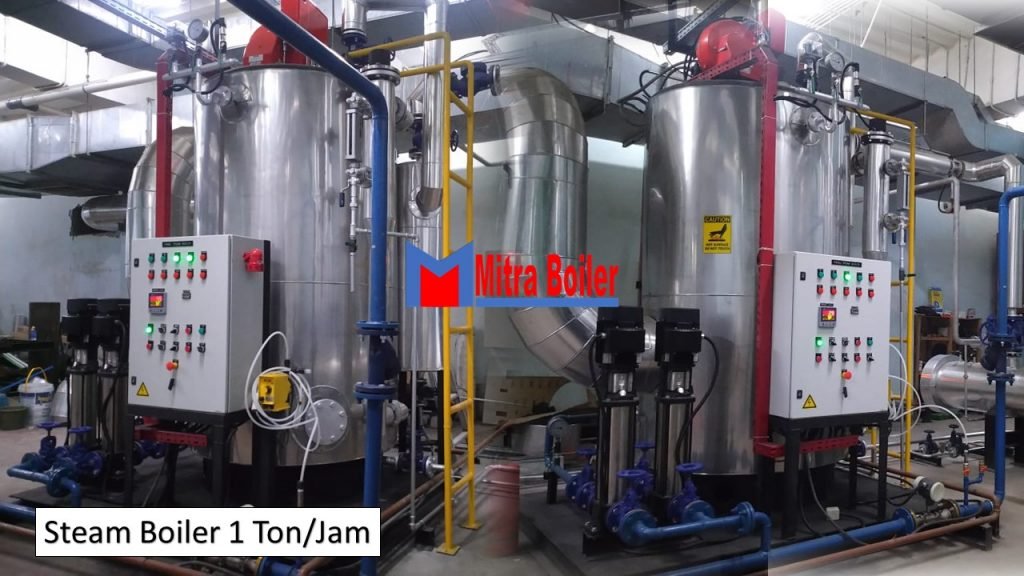

BOILER STEAM 1 TON/JAM GAS/SOLAR

Steam Boiler 1 Ton/jam adalah Mesin Ketel uap dengan kapasitas 1000 kg steam/uap setiap 1 jam dengan tekanan 1 Barg – 20 Barg. Boiler dikenal dengan sebutan ketel uap yang berfungsi sebagai sarana untuk mengubah air menjadi uap bertekanan. Ketel uap dalam bahasa inggris disebut dengan nama boiler berasal dari kata boil yang berarti mendidihkan atau menguapkan,sehingga boiler dapat diartikan sebagai alat pembentukan uap yang mampu mengkonversikan energi kimia dari bahan bakar padat, bahan bakar cair, maupun bahan bakar gas yang menjadi energi panas. Energi kalor yang dibangkitkan dalam ketel uap (steam boiler) memiliki nilai tekanan, temperatur, dan laju aliran yang menentukan pemanfaatan uap yang akan digunakan.

Berdasarkan ketiga hal tersebut sistem ketel uap mengenal keadaan tekanan temperatur rendah, dan tekanan-temperatur tinggi, dengan perbedaan itu pemanfaatan uap yang keluar dari ketel uap dimanfaatkan dalam suatu proses untuk memanaskan cairan dan menjalankan suatu mesin, atau membangkitkan energi listrik dengan merubah energi kalor menjadi energi mekanik kemudian memutar generator sehingga menghasilkan energi listrik. yang dapat di aplikasikan pada Industri:

  • Pabrik Gula
  • Pabrik Kelapa sawit
  • Pengolahan Minyak CPO
  • Rumahsakit
  • Hotel dan Laondry
  • Pengeringan Kayu ( Kiln Dryer )
  • dll

Klasifikasi STeam Boiler

Sistem ketel uap terdiri dari sistem air umpan, sistem uap, dan sistem bahan bakar. Sistem air umpan menyediakan air untuk boiler secara otomatis sesuai dengan kebutuhan uap. Berbagai kran (valve) disediakan untuk keperluan perawatan dan perbaikan dari sistem air umpan, penanganan air umpan diperlukan sebagai bentuk pemeliharaan untuk mencegah terjadi kerusakan dari sistem uap. Sistem uap mengumpulkan dan mengontrol produksi uap dalam ketel uap. Uap dialirkan melalui sistem perpipaan ke titik pengguna. Pada keseluruhan sistem, tekanan uap diatur menggunakan valve dan dipantau dengan alat pemantau tekanan. Sistem bahan bakar adalah semua perlatan yang digunakan untuk menyediakan bahan bakar untuk menghasilkan panas yang dibutuhkan.

Secara umum ketel uap dibagi kedalam dua jenis yaitu :
  1. Ketel pipa api Pada ketel di sebut juga ( Fire Tube Boiler ), gas panas melewati pipa-pipa dan air umpan boiler ada didalam shell untuk dirubah menjadi steam. ketel pipa api biasanya digunakan untuk kapasitas steam yang relatif kecil dengan tekanan uap rendah sampai sedang. Sebagai pedoman, ketel pipa api kompetitif untuk kecepatan uap sampai kg/jam dengan tekanan sampai 18 kg/cm2. ketel pipa api dapat menggunakan bahan bakar minyak bakar, gas atau bahan bakar padat dalam operasinya. Untuk alasan ekonomis, sebagian besar ketel pipa api dikonstruksi sebagai paket boiler (dirakit oleh pabrik)
  2. Ketel pipa air Pada ketel di sebut juga (Water Tube Boiler) pipa air proses pengapian terjadi diluar pipa, kemudian panas yang dihasilkan memanaskan pipa yang berisi air dan sebelumnya air tersebut dikondisikan terlebih dahulu melalui economizer, kemudian uap yang dihasilkan terlebih dahulu dikumpulkan di dalam sebuah tangki uap. Sampai tekanan dan temperatur sesuai, melalui tahap secondary superheater sekunder dan superheater primer baru uap dilepaskan ke pipa utama distribusi. Didalam pipa air, air yang mengalir harus dikondisikan terhadap mineral atau kandungan lainnya yang larut di dalam air tesebut. Hal ini merupakan faktor utama yang harus diperhatikan terhadap tipe ini. Berkaitan dengan tujuan perekayasaan ini, maka sistem ketel uap yang direncanakan adalah sistem ketel uap yang dapat memproduksi uap sebesar 612,43 kg/jam, temperatur 1320C dan tekanan 2,1 bar. Uap yang dihasilkan dari sistem ketel uap merupakan gas yang timbul akibat perubahan fase cairan menjadi uap atau gas melalui cara pendidihan yang memerlukan sejumlah energi dalam pembentukannya.

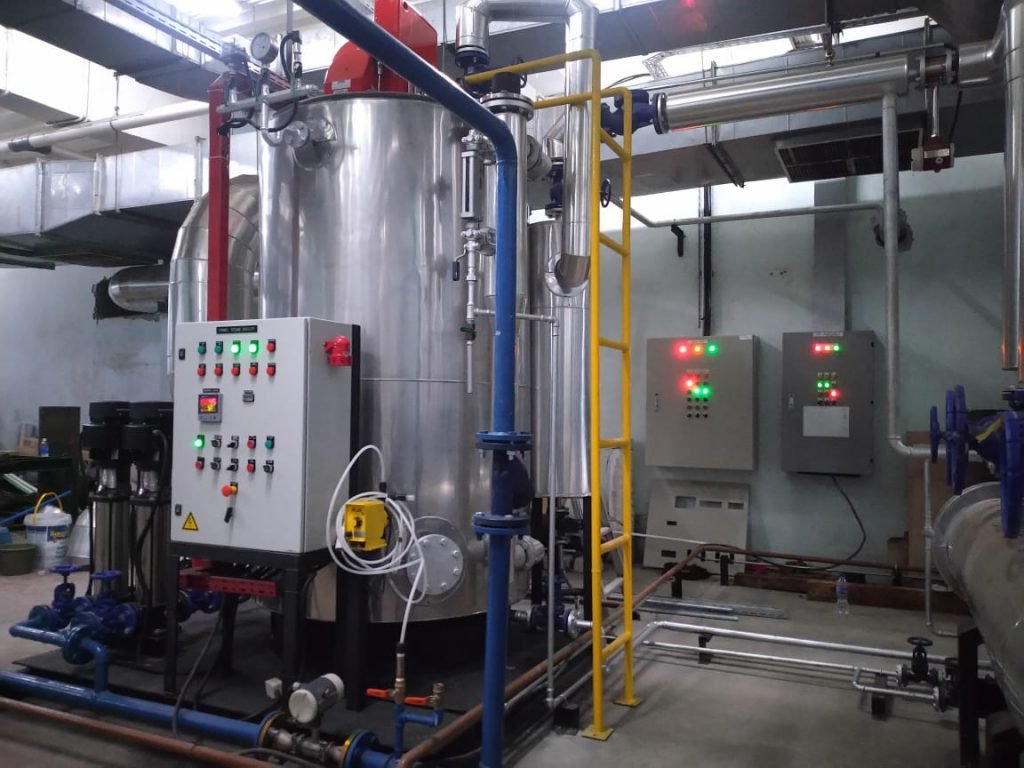

Spesifikasi Boiler 1 Ton Vertical

  • Kapasitas Uap : 1000 Kg/h
  • Type : IDM-Winsketel 1000
  • Bahan Bakar : Gas, Solar CNG dll
  • Tekanan kerja : 10 Kg/cm2
  • Tingkat Komponen Dalam Negeri (TKDN) : 45 %
  • Kapasitas Thermal  : 420 – 950 kW
  • Pipa bakar boiler : Ø 2” x 3,2 mm
  • Power Source : 1,5 kw
  • Efisiensi : 90 +/-5 %
  • Diameter : 1500 mm
  • Tinggi : 2300 mm
  • Diameter Gas outlet / Cerobong : 350 mm
  • Diameter outlet uap : DN 40
  • Diameter inlet air umpan : DN 25
  • Transport Weight / Operating Weight : 1600 kg

Bagian utama boiler 500 Kg

  • Drum air berfungsi untuk menampung air boiler dan ruang uap.
  • Panel electric control berfungsi untuk mengontrol operasi boiler.
  • Gelas penduga (sight glass) berfungsi untuk mengetahui batas/level permukaan air dalam drum, untuk memudahkan pengontrolan air dalam ketel selama operasi.
  • Katup inlet air berfungsi untuk pengisian air boiler dari tangki umpan.
  • Pompa air berfungsi untuk mengisi air dari tangki umpan ke drum.
  • Safety valve berfungsi untuk mengamankan drum boiler dari tekanan uap yang lebih, alat ini bekerja membuang uap apabila tekanan melebihi dari tekanan yang telah ditentukan sesuai dengan penyetelan katup alat ini. Umumnya pada katup pengaman tekanan pada katup pengaman uap kering tekanannya 10 kg/cm2.
  • Steam outlet valve befungsi untuk mengatur aliran uap dari drum ke pengguna.
  • Blowdown valve berfungsi ungtuk menmbuang endapan pada dasar drum.
  • Manometer berfungsi untuk mengetahui tekanan dalam drum, alat pengukur.
  • Tekanan uap di dalam ketel yang dipasang satu buah untuk tekanan uap panas lanjut. Untuk menguji kebenaran penunjukan alat ini, pada setiap manometer dipasang valve yang digunakan untuk memasang manometer penara (manometer tera).
  • Elemen pemanas (heater) berfungsi untuk memanaskan air menjadi uap di dalam drum.



Demikian Pengenalan Singkat mengenai Steam Boiler IDM-Winsketel dengan kapasitas steam 1000 Kg/jam, Info lebih lanjut dapat menghubungi kami.

PT. INDIRA DWI MITRA

Kawasan Pergudangan LAKSANA BUSINESS PARK
Blok No. F-009
Jl. Raya Kali Baru, Laksana, Kec. Pakuhaji
Tangerang – Banten 15570

Phone  : 021-222 59 400
Phone  : 021-593 71 687
Mobile : 0895 3287 02165
