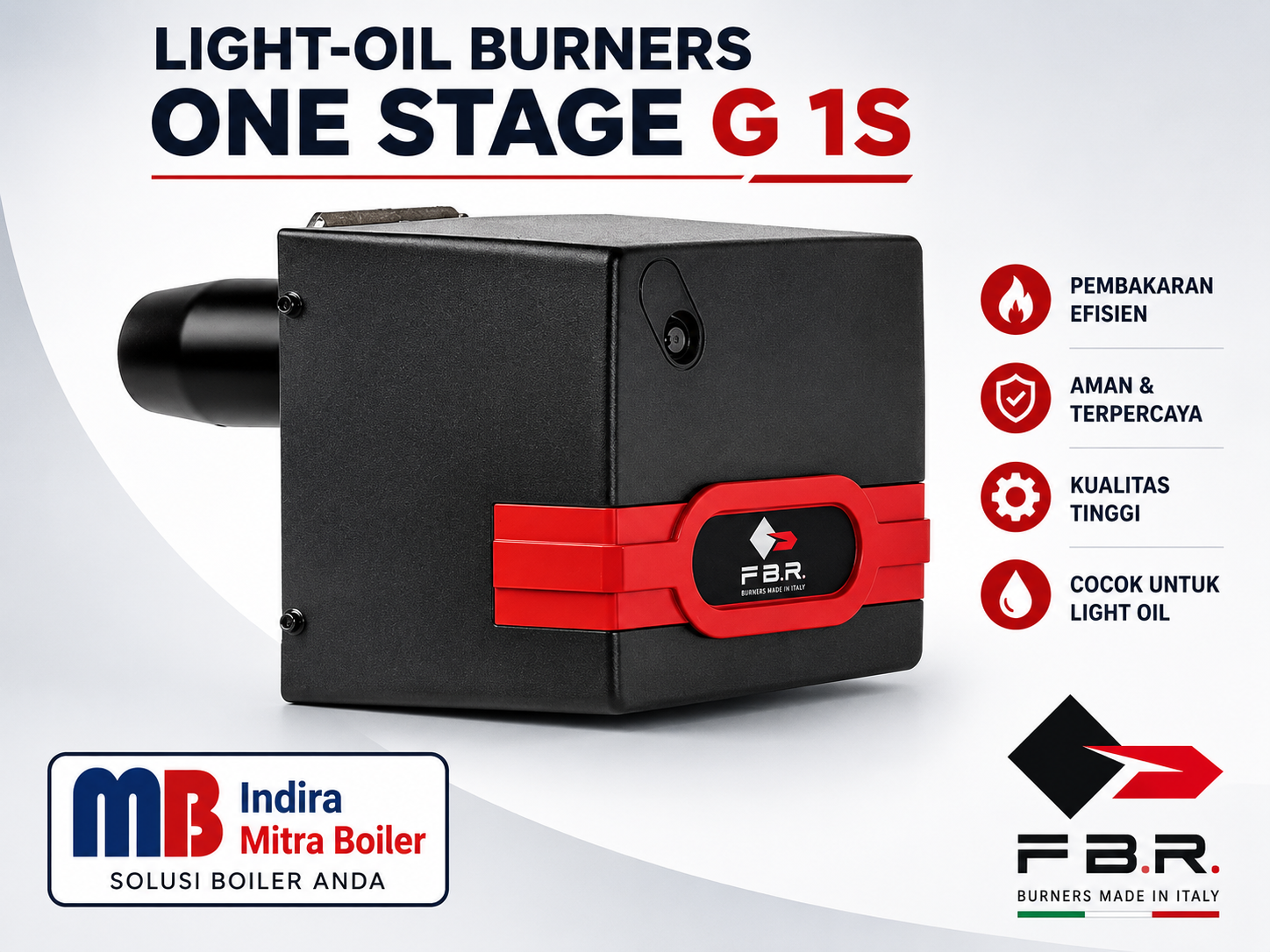

BURNER FBR ONE STAGE – LIGHT OIL G 1HR – G 1H – G 1S
BURNER FBR ONE STAGE – LIGHT OIL G 1HR – G 1H – G 1S
-
BURNER FBR ONE STAGE – LIGHT OIL G 1HR – G 1H – G 1S
Pembakar minyak ringan satu tahap. Mereka disusun oleh: rangka aluminium, penutup pelindung dengan pelat peredam kebisingan, kepala pembakaran dengan penyesuaian mikro pada efisiensi tinggi dan stabilitas nyala api yang tinggi. Dimensi keseluruhan yang ringkas dan disposisi yang dirasionalkan dari komponen dengan aksesibilitas yang difasilitasi untuk pengoperasian pengaturan dan pemeliharaan.
Dalam perangkat hidrolik versi H penutup rana udara. Di versi R preheater dengan pengatur suhu untuk pengapian yang lembut dan aman juga pada suhu rendah. Kelengkapan konektor 7 tiang, flange dan gasket untuk pemasangan pada boiler, nozzle, pipa flexible, line filter.
MODEL : G 1HR – G 1H – G 1S
No Parameter Spesifikasi TYPE : FBR G 1S 1 Laju Aliran Min. – Maks. 2,0-5,0 / 2,0-5,0 kg/jam 2 Daya Termal Min. – Maks. 20,4-51 / 20,4-51 Mcal/jam 3 Daya Termal Min. – Maks. 23,7-59,2 / 23,7-59,2 kW 4 Bahan Bakar Minyak ringan 1,5°BT pada 20°C = 6,2 cSt = 35 detik Redwood N°1 5 Operasi Kerja Terputus-putus (min. 1 pemberhentian setiap 24 jam), satu tahap 6 Kondisi Lingkungan Operasi / Penyimpanan -15…+40°C / -20…+70°C, kelembapan relatif maks. 80% 7 Maks. Suhu Udara Pembakaran 60°C 8 Daya Listrik Nominal 220 / 130 W 9 Motor Kipas 100 / 100 W 10 Penyerapan Arus Nominal 1 / 0,6 A 11 Pemanas Awal 30-110 W 12 Catu Daya 1N~230V – 50Hz 13 Tingkat Perlindungan Listrik IP40 14 Kebisingan Min. – Maks. 57-59 dB(A) 15 Berat Pembakar 10 / 10 kg Burner FBR ONE STAGE – LIGHT OIL G 1HR – G 1H – G 1S ini banyak di gunakan untuk aplikasi dengan kalori kecil, baik pada home Industri kecil atau menengah. untuk Aplikasi pada mesin sebagai berikut:
- Pemanas Air pada Tanki
- pembakar pada tungku oven
- Pemanas pada mesin potong hewan
- pembakar sampah/incenerator
CARA KERJA BURNER FBR G 1S
Sama seperti tipe G 0S sebelumnya, penting untuk meluruskan kembali bahwa kode FBR G 1S (atau versi lengkapnya seri FBR G 1S 2003 TC) merupakan tipe burner buatan F.B.R. Bruciatori asal Italia yang menggunakan bahan bakar Light Oil / Solar, bukan gas. Huruf “G” di sini bermakna Gasolio (solar).Burner FBR G 1S beroperasi dengan sistem Satu Tahap Pembakaran (Single-Stage / On-Off). Perbedaan utama dari tipe G 0S adalah kapasitas termalnya yang lebih besar, yaitu berkisar antara 23.7 hingga 59.2 kW (dengan laju konsumsi solar sekitar 2 hingga 5 kg/jam). Khusus untuk seri kode “2003 TC”, burner ini dilengkapi dengan desain kepala pembakaran pendek (Short Head / Testa Corta) yang dirancang khusus untuk menghasilkan karakter api pendek dan melebar, ideal untuk cast iron boiler atau ruang bakar yang tidak terlalu panjang.Berikut adalah penjelasan detail mengenai komponen penunjang dan tahapan otomatis alur kerjanya:1. Inventaris Komponen Utama- Motor Listrik Tunggal: Motor berdaya sekitar 100 W yang mengemban tugas ganda, yaitu memutar kipas blower udara dan memutar poros pompa solar secara bersamaan.
- Pompa Solar Roda Gigi (Gear Pump): Menghisap solar dari tangki harian dan menaikkan tekanannya (standar setting pabrik berada di kisaran 7–12 bar) agar solar siap dikabutkan.
- Control Box (Otak Elektronik): Perangkat kontrol otomatis (umumnya seri Siemens LOA atau LMO) yang mengatur manajemen waktu kelistrikan dan mendeteksi malfungsi sistem.
- Solenoid Valve: Katup kumparan listrik yang berfungsi sebagai gerbang otomatis untuk membuka atau menutup aliran solar bertekanan menuju nozzle.
- Nozzle (Nosel): Komponen ujung yang memecah solar cair bertekanan tinggi menjadi partikel kabut super halus agar mudah homogen (bercampur) dengan udara pembakaran.
- Elektroda & Trafo Pemantik: Memancarkan busur percikan listrik bertegangan tinggi di depan ujung nosel untuk menyalakan api.
- Photoresistor (Sensor Cahaya Api): Sensor pengaman mata kucing (photocell) yang sensitif terhadap cahaya api untuk memantau apakah pembakaran berjalan dengan aman.
2. Urutan Alur Kerja Pembakaran (Otomatis)Ketika sensor suhu (thermostat) atau sensor tekanan (pressure switch) pada mesin industri (seperti boiler, oven roti, atau hot air generator) mendeteksi penurunan panas dan meminta burner menyala, siklus berikut akan berjalan secara otomatis:- Tahap 1: Pra-Purging (Pembersihan Udara)
Motor listrik mendapat pasokan daya dan langsung berputar. Kipas blower menghembuskan aliran udara segar ke dalam ruang bakar selama belasan detik. Proses ini bertujuan menyapu bersih residu gas atau sisa uap minyak yang mengendap dari siklus sebelumnya agar tidak memicu ledakan awal (backfire). Pada tahap ini, pompa solar ikut berputar menaikkan tekanan, tetapi solar belum keluar karena solenoid valve masih menutup rapat. - Tahap 2: Pre-Ignition (Pemantikan Awal)
Sesaat sebelum solar disemprotkan, control box mengaktifkan transformator pengapian. Elektroda mulai melepaskan percikan busur listrik statis yang kuat tepat di depan combustion head. - Tahap 3: Pembukaan Katup & Pengabutan (Firing)
Control box mengirimkan arus listrik untuk membuka solenoid valve minyak. Solar bertekanan tinggi langsung menyembur melewati lubang mikro nozzle. Hasil pengabutan solar yang berbentuk partikel kabut halus ini langsung menyambar percikan listrik dari elektroda dan menciptakan kobaran api pertama (High Fire penuh). - Tahap 4: Pengawasan Keselamatan Api (Supervisi)
Setelah api stabil, trafo pemantik berhenti bekerja. Tugas pengawasan dialihkan penuh kepada photoresistor (sensor api). Sensor ini harus menangkap cahaya api yang konstan. Jika dalam hitungan detik (safety time) api gagal menyala atau tiba-tiba padam karena masuk angin/solar kotor, sensor tidak membaca cahaya, dan control box seketika menutup solenoid valve serta mengunci sistem (Status Lockout / Lampu Merah Menyala). - Tahap 5: Operasi Normal & Berhenti (On-Off Cycle)
Karena bertipe Single-Stage, burner akan terus menyala penuh pada kapasitas maksimalnya (sesuai ukuran nozzle yang terpasang). Begitu sensor mesin membaca bahwa target suhu/tekanan telah terpenuhi, sirkuit kelistrikan akan memutus aliran daya ke burner sehingga katup menutup dan mesin mati total (Off), lalu standby menunggu siklus pemanasan berikutnya.
Katalog : SK070044_en-1
PT. INDIRA MITRA BOILER
- Kantor : Emerald Residence Sepatan Ruko 8i, RT.026/RW.005, Kosambi, Kec. Sukadiri, Kabupaten Tangerang, Banten 15530
- Whatsapp : +62 823-2092-5518
- Nomor Ponsel : 0821 1185 1623
- Telp : 021 5011 0567
- Email : wahyuidm86@gmail.com /wahyuspi46@gmail.com
-
