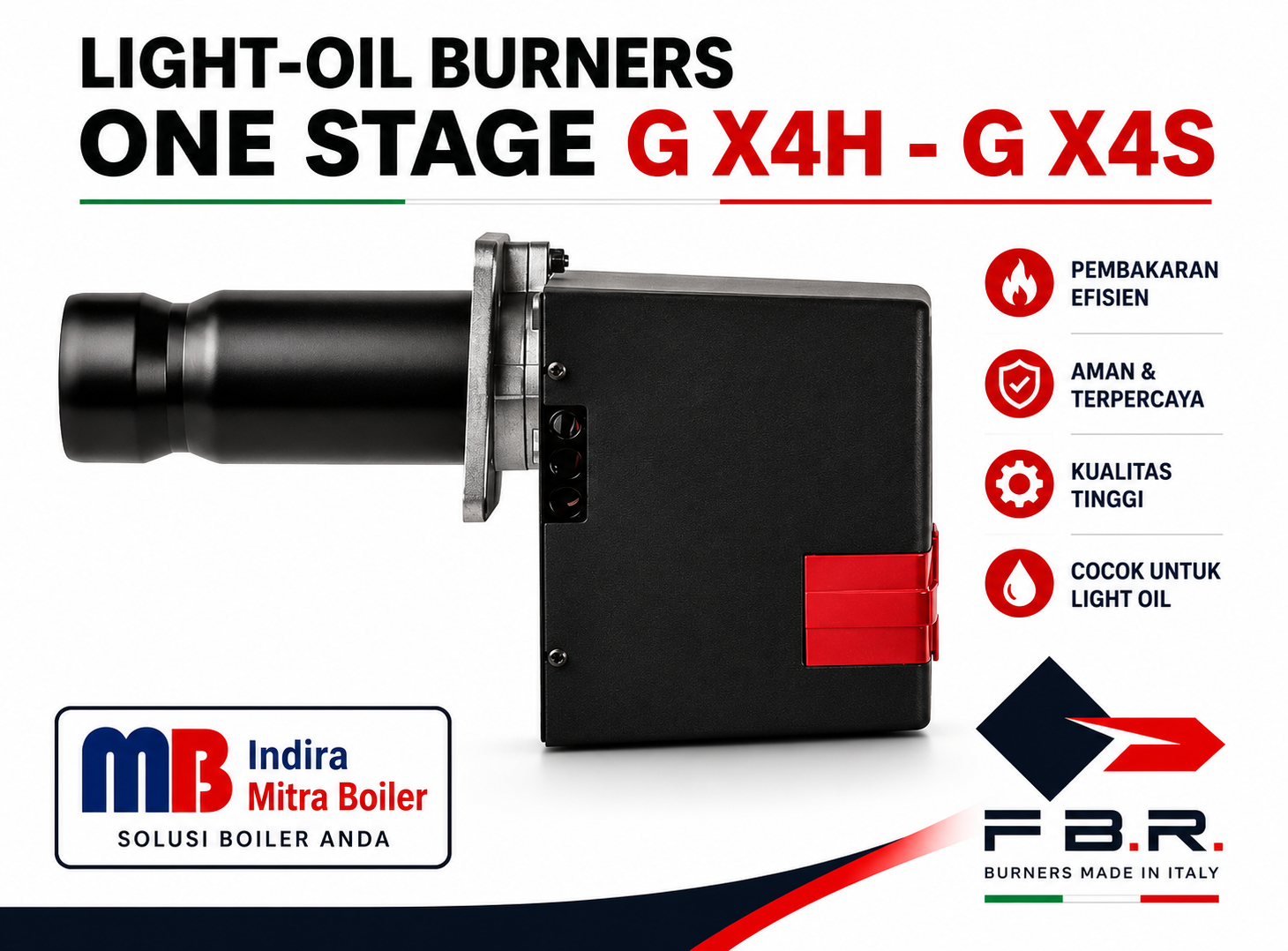

LIGHT OIL BURNER FBR G X4H, G X4S – ONE STAGE

PEMBAKAR FBR SATU TAHAP – MINYAK RINGAN G X4H, G X4S

Burner FBR G X4 Adalah Mesin Pembakar minyak ringan satu tahap dengan kapasitas Output 118 – 236 kW . Mereka dirangkai oleh: rangka aluminium, penutup pelindung dengan pelat peredam gangguan, kepala pembakaran dengan penyesuaian mikro pada efisiensi tinggi dan stabilitas nyala api yang tinggi. Dimensi keseluruhan yang ringkas dan disposisi yang dirasionalkan dari komponen dengan aksesibilitas yang difasilitasi untuk pengoperasian pengaturan dan pemeliharaan.

Dalam perangkat hidrolik versi H penutup udara. Di versi R preheater dengan pengaturan suhu untuk penyalaan lembut dan aman juga pada suhu rendah. Kelengkapan konektor 7 tiang, flange dan gasket untuk pemasangan pada boiler, nozzle, pipa fleksibel, line filter.

DATA TEKNIS FBR G X4H, G X4S

Burner FBR ONE STAGE – LIGHT OIL G X4H, G X4S ini banyak di gunakan untuk aplikasi dengan kalori kecil, baik pada industri rumahan kecil atau menengah. Untuk Aplikasi pada mesin sebagai berikut:

• Pemanas Air pada Tanki
• pembakar pada tungku oven
• Pemanas pada mesin potong hewan
• pembakar sampah/insenerator
• Mesin Rotary
• Roti Oven Tungku

CARA KERJA BURNER FBR G X4S

• Motor Listrik Utama: Motor listrik fase tunggal (230 V) yang memutar roda kipas (blower) dan sekaligus memutar poros pompa solar dalam satu poros penggerak.
• High-Pressure Gear Pump: Pompa roda gigi solar yang menyedot bahan bakar dari tangki harian dan menaikkan tekanannya hingga mencapai tekanan pengabutan standar (biasanya disetel antara 7–12 bar).
• Siemens Control Box (Otak Elektronik): Perangkat kontrol otomatis (biasanya seri Siemens LOA 24 atau LMO) yang mengatur ketepatan waktu (timing) setiap tahapan sirkuit dan mengawasi sensor pengaman.
• Solenoid Valve (Katup Magnetik): Katup elektrik otomatis yang bertindak sebagai gerbang pembuka atau penutup jalur solar bertekanan tinggi menuju pipa nozzle.
• Nozzle (Nosel Pengabut): Ujung semprotan mikro yang berfungsi memecah solar cair bertekanan tinggi menjadi kabut super halus agar mudah homogen dengan udara luar.
• Elektroda & Trafo Pengapian: Menghasilkan lonjakan busur listrik statis bertegangan tinggi di mulut kepala pembakaran untuk menyulut kabut solar.
• Photoresistor (Sensor Cahaya Api): Sensor mata kucing (photocell) peka cahaya yang bertugas mendeteksi keberadaan api secara aktif selama pembakaran.

• Tahap 1: Pra-Purging (Pembersihan Ruang Bakar)
  Motor listrik mendapat daya dan langsung berputar cepat. Kipas blower mengembuskan udara segar ke dalam ruang bakar selama belasan detik. Tujuannya adalah membuang sisa-sisa gas beracun atau uap solar yang mengendap dari siklus sebelumnya agar tidak memicu ledakan awal (backfire). Pada tahap ini, pompa solar ikut berputar membangun tekanan, tetapi minyak belum disemprotkan karena solenoid valve masih menutup rapat.
• Tahap 2: Pre-Ignition (Pemantikan Awal)
  Sesaat sebelum gerbang solar dibuka, control box mengaktifkan trafo pengapian. Elektroda pemantik melepaskan lonjakan arus listrik bertegangan tinggi yang menciptakan busur percikan api statis di depan kepala nosel (nozzle).
• Tahap 3: Pembukaan Katup & Pengabutan (Firing)
  Control box mengirimkan arus listrik untuk membuka solenoid valve minyak. Solar bertekanan tinggi langsung menyembur keluar melalui lubang mikro nozzle dalam bentuk partikel kabut super halus. Begitu kabut solar menyentuh busur percikan listrik elektroda, solar langsung menyambar dan membentuk kobaran api penuh (On).
• Tahap 4: Supervisi & Deteksi Api
  Setelah api menyala stabil, trafo pemantik berhenti memercikkan listrik. Tugas pengawasan kini diambil alih oleh photoresistor. Sensor ini harus menangkap radiasi cahaya api yang konstan. Jika dalam batas waktu aman (safety time, beberapa detik) api gagal terbentuk atau padam karena masuk angin, sensor tidak akan membaca cahaya. Akibatnya, control box langsung menutup katup solar dan mengunci sistem otomatis (Status Lockout / Lampu Merah Menyala).
• Tahap 5: Operasi Normal hingga Standby (Siklus On-Off)
  Jika pembakaran dinyatakan aman, burner terus menyala penuh di kapasitas maksimalnya untuk menyuplai panas. Begitu sensor suhu mesin membaca bahwa target panas telah terpenuhi, sirkuit kontrol akan memutus aliran daya ke burner sehingga katup menutup dan mesin mati total (Off), lalu kembali ke mode siaga (standby) menunggu siklus berikutnya.

Katalog: SK070044_A_en
