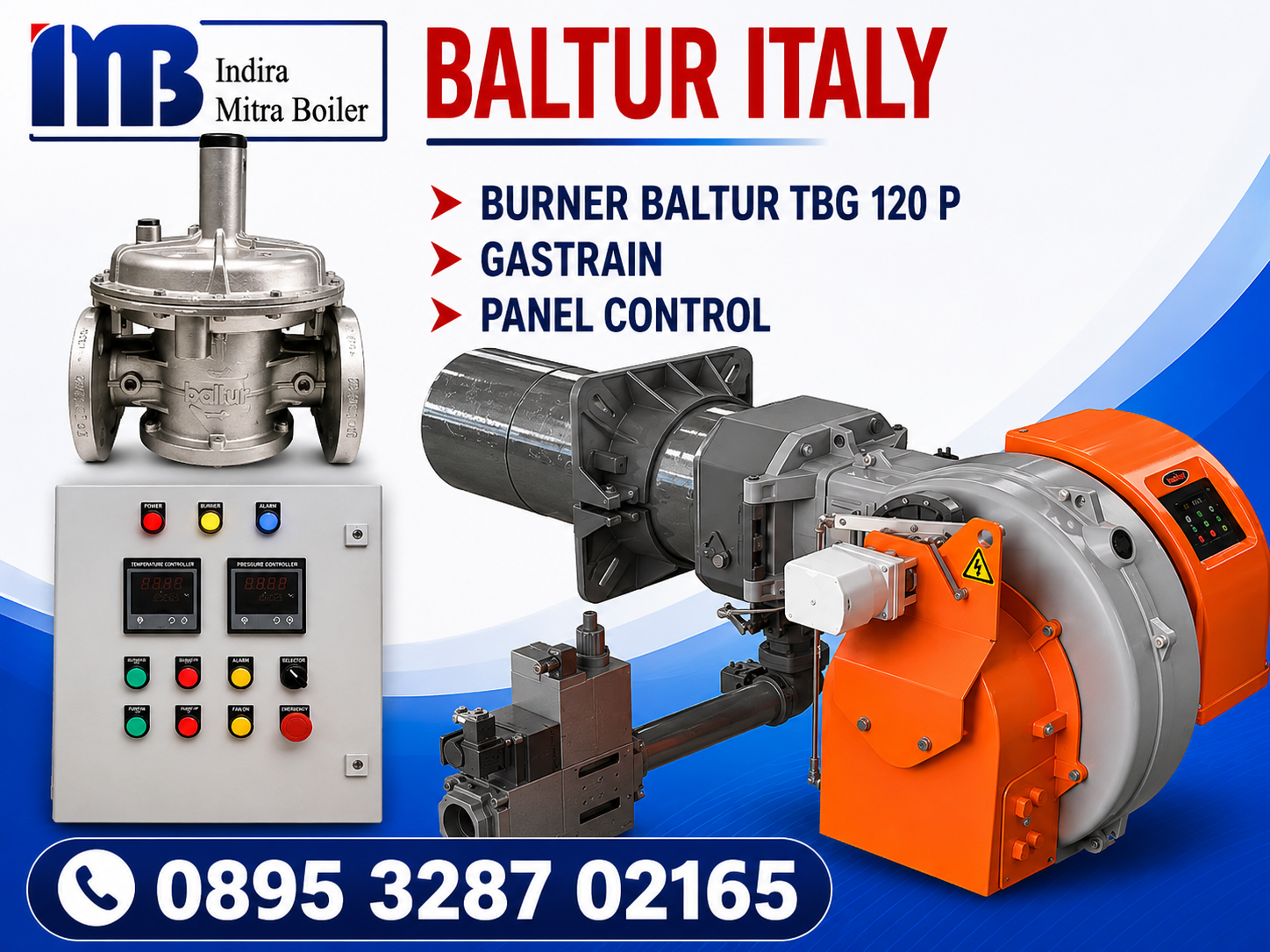

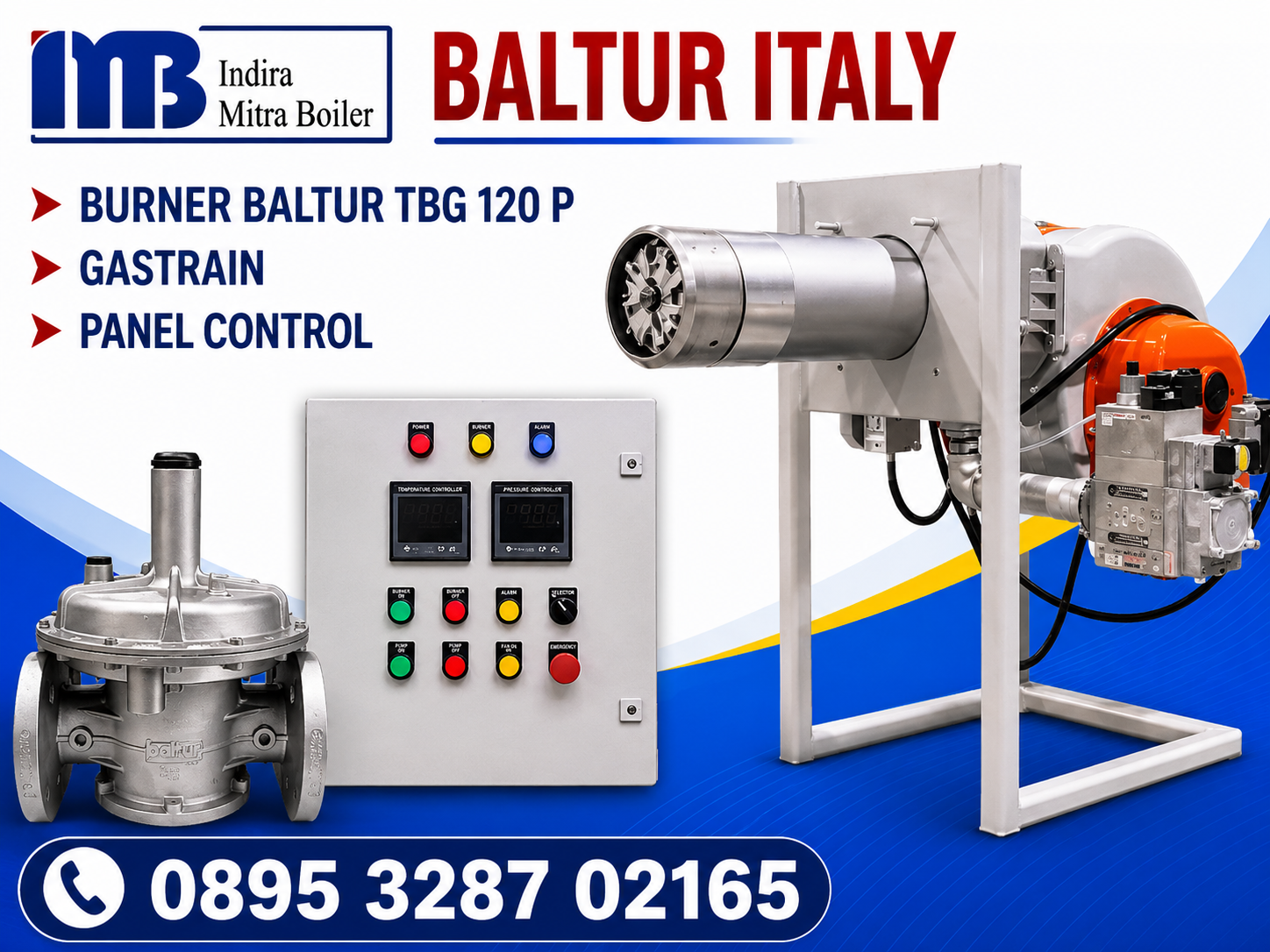

BURNER GAS BALTUR TBG 120 P + GASTRAIN & PANEL CONTROL

BURNER GAS BALTUR TBG 120 P + GASTRAIN & PANEL CONTROL

Burner Baltur TBG 120 P merupakan salah satu burner gas monoblok berkapasitas besar dalam lini Baltur TBG Series yang dirancang untuk aplikasi industri dengan kebutuhan panas tinggi dan operasi berkelanjutan. Burner ini menggunakan sistem Single Fuel Gas (Gas LPG atau Natural Gas / LNG / PGN) dengan Kapasitas Thermal / Output: 240 kW hingga 1.200 kW (setara dengan ± 206.400 – 1.032.000 Kcal/jam).

Burner ini bekerja menggunakan sistem Two Stage (Dua Tahap) dengan aktuasi servomotor elektrik, sehingga mampu mengatur perpindahan pembakaran dari api kecil menuju api besar secara otomatis sesuai kebutuhan beban panas. Konstruksi bodi monoblok aluminium die-cast memberikan kekuatan mekanis tinggi, ketahanan terhadap temperatur ruang bakar, serta kemudahan dalam proses instalasi dan perawatan.

Burner Baltur TBG 120 P sangat cocok digunakan pada berbagai aplikasi industri yang membutuhkan efisiensi pembakaran tinggi dengan emisi rendah (Low NOx Class 3 sesuai standar Eropa EN676), antara lain:

• Boiler (Steam Boiler, Hot Water Boiler, maupun Thermal Oil Boiler)
• Oven industri dan Furnace
• Rotary Dryer
• Incinerator
• Asphalt Mixing Plant
• Heat Treatment Furnace
• Berbagai proses thermal industri berskala besar

SPESIFIKASI BURNER BALTUR TBG 120 P

• Kapasitas Thermal & Output
• Output Daya (kW) : 240 kW hingga 1.200 kW
• Output Daya (Kcal/jam) : ± 206.400 hingga 1.032.000 Kcal/jam

Pembagian Tahap (Stage)

• Tahap 1 (Api Rendah / Low Fire) : Diatur secara mekanis pada kapasitas minimum sekitar 240 kW.
• Tahap 2 (Api Tinggi / High Fire) : Diatur melalui servomotor elektrik yang mengendalikan damper udara hingga kapasitas maksimum sekitar 1.200 kW.
• Rasio Pembakaran : Two Stage (Low Fire – High Fire) melalui pengaturan otomatis damper udara pembakaran.

Parameter Bahan Bakar & Konsumsi Gas

Jenis Gas Kompatibel

• Natural Gas (PGN / LNG / CNG)
• LPG
• Perkiraan Konsumsi Natural Gas (G20) : ± 24 – 120 Nm³/jam
• Perkiraan Konsumsi LPG : ± 9,8 – 49 Nm³/jam
• Tekanan Gas Masuk Maksimum : Hingga 360 mbar, sesuai spesifikasi regulator dan gas train.

Data Elektrikal & Komponen Elektronik

• Control Box : Automatic Burner Controller Siemens LME 22.
• Servomotor : Servomotor elektrik bawaan untuk sinkronisasi damper udara dan sistem pembakaran.
• Detektor Api : Ionisation Electrode (Sensor Ionisasi).
• Tegangan Kerja : 3 Phase / 50 Hz / 400 Volt (±10%).
• Motor Blower : ± 1,5 kW dengan kapasitas udara tinggi untuk mendukung pembakaran optimal.
• Derajat Proteksi : IP40.

GASTRAIN BURNER BALTUR TBG 120 P

Gas Train pada Baltur TBG 120 P berfungsi sebagai sistem pengaman dan pengatur tekanan gas sehingga proses pembakaran berlangsung stabil, aman, dan memenuhi standar EN676.

• Gas Train tersedia dalam dua konfigurasi:
• Tipe Kompak (Monoblock / Multibloc)
• Seluruh komponen seperti regulator tekanan, filter, pressure switch, dan katup solenoid menjadi satu unit sehingga pemasangan lebih ringkas.
• Tipe Modular (Composed Gas Train)
• Setiap komponen dirakit secara terpisah menggunakan sambungan flensa sehingga lebih fleksibel untuk berbagai konfigurasi instalasi perpipaan industri.
• Komponen Utama Gas Train
• Manual Ball Valve : Katup manual untuk membuka dan menutup suplai gas utama.
• Anti Vibration Joint : Meredam getaran dari sistem perpipaan sehingga mencegah kebocoran pada sambungan.
• Gas Filter : Menyaring partikel debu maupun kotoran sebelum gas memasuki burner.
• Pressure Regulator : Menjaga tekanan gas tetap stabil sesuai kebutuhan pembakaran.
• Safety Solenoid Valve : Katup pengaman otomatis yang akan menutup apabila burner berhenti beroperasi.
• Main Solenoid Valve : Katup utama yang mengatur aliran gas menuju burner.
• Minimum Gas Pressure Switch : Menghentikan sistem pembakaran secara otomatis apabila tekanan gas turun di bawah batas aman.
• Valve Tightness Control (Opsional) : Perangkat tambahan untuk mendeteksi kebocoran pada katup solenoid sebelum proses ignition dimulai.

PANEL TEMPERATURE CONTROL BURNER BALTUR TBG 120 P

Panel Temperature Control merupakan sistem panel otomatis yang dirancang untuk mengendalikan operasi Two Stage Burner Baltur TBG 120 P berdasarkan temperatur maupun tekanan proses pada boiler, furnace, atau oven industri.

Panel ini memungkinkan burner bekerja secara otomatis dari High Fire, berpindah ke Low Fire, kemudian Standby, sehingga konsumsi bahan bakar menjadi lebih hemat dan temperatur proses tetap stabil.

Komponen Utama Panel Kontrol

Panel menggunakan enclosure industri dengan tingkat proteksi IP55 atau IP65, yang terdiri dari:

Digital Temperature / Pressure Controller

Menggunakan controller digital seperti Omron, Autonics, atau merek setara yang memiliki dual output relay untuk mengendalikan perpindahan Stage 1 dan Stage 2.

Temperature Sensor

Menggunakan sensor:

• RTD Pt100
• Thermocouple Type K

untuk membaca temperatur media secara real-time.

Electrical Protection

Panel dilengkapi dengan:

• MCB
• Auxiliary Relay
• Fuse
• Terminal Block
• Pilot Lamp Indicator
• Selector Switch

untuk menjamin keamanan sistem kelistrikan.

Emergency Stop

Push Button Emergency Stop yang berfungsi memutus seluruh suplai listrik burner secara instan apabila terjadi kondisi darurat.

Cara Kerja Sistem Kontrol Dua Tahap

1. Pembacaan Sensor : Sensor suhu mengirimkan data temperatur aktual menuju Digital Temperature Controller.

2. Evaluasi Set Point : Controller membandingkan temperatur aktual dengan parameter Stage 1 dan Stage 2 yang telah ditentukan.

3. Pengaturan Pembakaran

• Saat temperatur masih jauh di bawah nilai set point, burner bekerja pada Stage 2 (High Fire) untuk mempercepat proses pemanasan.
• Ketika temperatur mendekati set point, controller memerintahkan burner berpindah ke Stage 1 (Low Fire) sehingga suhu tetap stabil dengan konsumsi gas yang lebih efisien.

4. Mode Standby

Setelah temperatur mencapai nilai yang telah ditentukan, burner akan berhenti sementara (Standby). Ketika temperatur kembali turun, burner akan melakukan proses purging, ignition, kemudian kembali beroperasi secara otomatis.

Keunggulan Burner Baltur TBG 120 P

• Kapasitas pembakaran hingga 1.200 kW.
• Sistem pembakaran Two Stage dengan kontrol servomotor elektrik.
• Emisi rendah Low NOx Class 3 sesuai standar EN676.
• Efisiensi pembakaran tinggi dengan konsumsi bahan bakar yang lebih hemat.
• Sistem keamanan lengkap menggunakan kontrol Siemens dan Gas Train standar Eropa.
• Ideal untuk boiler industri besar, thermal oil heater, furnace, oven industri, rotary dryer, incinerator, dan berbagai proses thermal berkapasitas tinggi.
