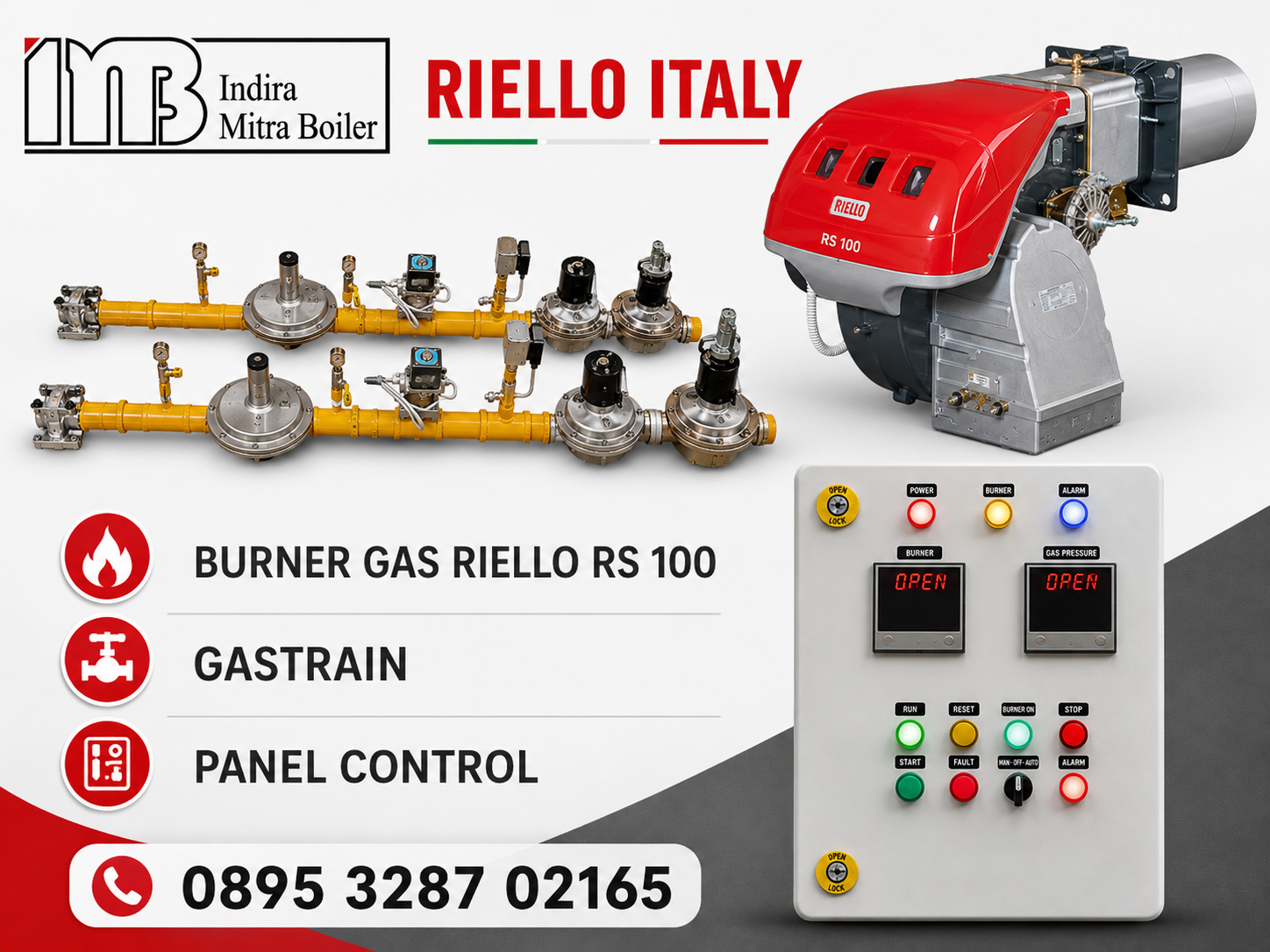

BURNER GAS RIELLO RS 100 – GASTRAIN + PANEL CONTROL

BURNER GAS RIELLO RS 100 – GASTRAIN + PANEL CONTROL

• Pembakar Furnace
• Boiler (Ketel Uap / Air Panas)
• Pembakar Tungku Mesin Oven
• Thermal Oil Heater (Pemanas Oli Termal)
• Pembakar Mesin Incinerator
• Proses Pengeringan (Rotary Dryer / Asphalt Mixing Plant)
• Pembakar Peleburan

SPESIFIKASI ( RIELLO RS 100 )

• • Model / Tipe: RS 100 / Type 822 T1 Mitraboiler
  • Mode Operasi: Two Stage Progressive (Dua tahap api rendah & tinggi)
  • Kapasitas Output Panas (Thermal Output):

  • Tahap Kedua / Maksimum (High Flame): 698 – 1163 kW (setara 600.000 – 1.000.000 Kcal/jam) PT Multi Makmur Teknikatama,
  • Tahap Pertama / Minimum (Low Flame): 232 kW (setara 200.000 Kcal/jam) Mitraboiler, Mitraboiler
  • Aplikasi Boiler Industri: Ideal untuk boiler dengan kapasitas produksi uap 1.000 kg/jam (1 Ton Steam/jam) Mitraboiler.

• • Pasokan Listrik Utama: 3 Phase / 230 – 400 Volt ±10% / Frekuensi 50 Hz Mitraboiler
  • Total Konsumsi Daya Listrik Maksimal: 1.800 Watt (1.8 kW) PT Multi Makmur Teknikatama, Mitraboiler
  • Spesifikasi Motor Fan: 2860 rpm, daya internal 1500 W (1.5 kW), arus listrik 5.5 – 3.4 A Mitraboiler
  • Trafo Pengapian (Ignition Transformer): V1 – V2 : 230V – 1×8 kV (1A – 20 mA) Mitraboiler
  • Tingkat Proteksi Elektrikal: IP 44 Mitraboiler

• • Jenis Bahan Bakar Gas: Gas Alam (Natural Gas G20, G21, G22, G23, G25) dan LPG Mitraboiler, Mitraboiler
  • Laju Aliran Konsumsi Gas Maksimal:
    • • Gas Alam (Natural Gas): Maksimal hingga 116 ÷ 135 Nm³/jam (bergantung pada nilai kalor jenis gas) Mitraboiler
      • Gas LPG: Sekitar 27 ÷ 45 Nm³/jam

• Control Box Kontrol Keamanan: Berbasis mikroprosesor tipe RMG dengan indikasi status digital dan deteksi gangguan otomatis
• Penggerak Katup (Servomotor): Tipe SQN90 untuk mengatur modulasi mekanis katup gas dan damper udara secara sinkron.
• Sistem Deteksi Api: Menggunakan ionisation probe (sensor ionisasi pembakaran) Mitraboiler.
• Fitur Kemudahan Perawatan: Dilengkapi dengan slide bars (bilah geser) terintegrasi, memudahkan teknisi menarik bodi pembakar tanpa melepas komponen kepala burner dari boiler Mitraboiler.
• Berat Unit Bersih (Tanpa Gas Train): Kisaran 70 Kg Mitraboiler.

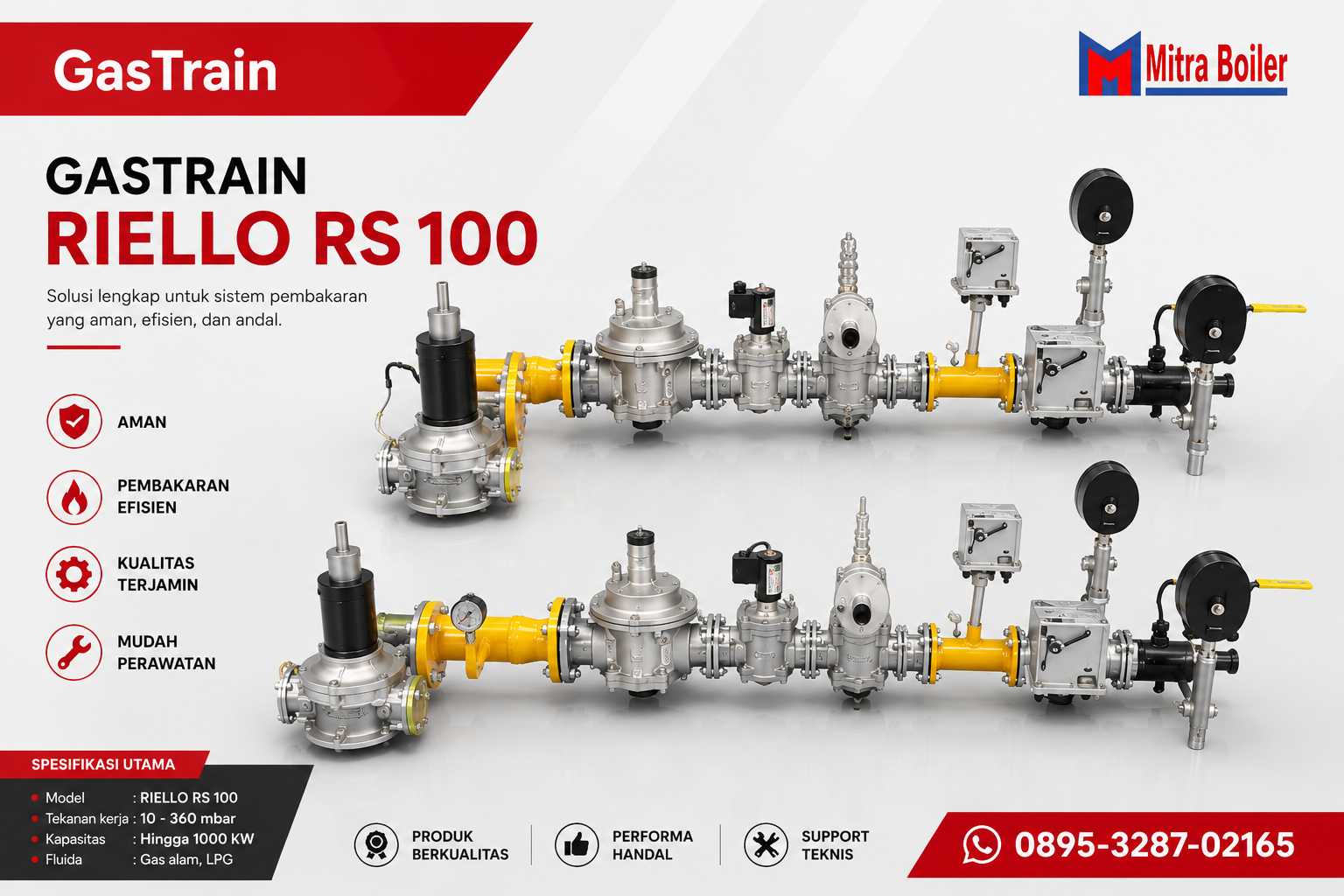

KOMPONENT GASTRAIN BURNER RIELLO RS 100

Berikut adalah spesifikasi komponen rangkaian Gas Train yang dirancang khusus untuk memenuhi kapasitas besar burner Riello RS 100 (Kapasitas 1.000.000 Kcal). Karena laju aliran gas yang dibutuhkan sangat tinggi, diameter Gas Train yang digunakan meningkat menjadi ukuran 1 ½ inci hingga 2 inci (menggunakan tipe Multibloc seperti Dungs MB-DLE 415 atau MB-DLE 420):

Komponen Utama (Sistem Multibloc 1 ½” / 2″)

• Filter Gas (Gas Filter): Komponen penyaring utama berpori rapat untuk menangkap partikel debu, karat pipa, dan kotoran makro agar tidak merusak membran katup solenoid di dalam blok.
• Pressure Governor / Regulator: Modul penstabil tekanan yang bertugas menurunkan tekanan gas tinggi dari pipa suplai pabrik menjadi tekanan kerja rendah yang konstan dan aman sesuai kebutuhan ruang bakar Riello RS 100.
• Safety Solenoid Valve (Katup Solenoid Pengaman): Katup utama (pembukaan cepat / fast opening) yang berfungsi sebagai pemutus aliran gas seketika jika panel mendeteksi adanya malafungsi atau kondisi darurat.
• Working Solenoid Valve (Katup Solenoid Kerja – DLE): Katup kedua dengan sistem pembukaan bertahap (slow opening) yang dapat diatur kecepatan bukanya untuk memastikan perpindahan dari Api Rendah (Low Flame) ke Api Tinggi (High Flame) berjalan mulus tanpa hentakan tekanan (gas shock).
• Gas Pressure Switch (Saklar Tekanan Gas): Sensor pengaman tekanan batas bawah (Low Gas Pressure Switch). Alat ini akan mengunci (interlock) sistem pembakaran dan mematikan burner secara otomatis jika tekanan gas dropping di bawah batas minimal kerja.

Komponen Proteksi Tambahan & Deteksi Kebocoran (Khas Kapasitas Besar)

• Valve Proving System (VPS) / Leakage Tester (Opsional/Saran Pabrikan): Modul tambahan (seperti Dungs VPS 504) yang dipasang pada sistem Multibloc untuk mendeteksi secara otomatis apakah ada kebocoran mikro pada kedua katup solenoid sebelum proses pengapian dimulai.
• High Gas Pressure Switch (Opsional): Sensor pengaman tambahan untuk memutus aliran gas jika tekanan tiba-tiba melonjak melebihi batas maksimal yang diizinkan burner.

Komponen Koneksi & Aksesori Penginstal

• Flange Sambungan (Inlet/Outlet): Dudukan sambungan berukuran 1 ½” atau 2″ (tipe ulir berulir dalam atau flange DN) untuk mengawinkan pipa suplai gas utama ke unit blok katup.
• Flange Adaptor Kit (ke Burner): Dudukan sambungan transisi akhir untuk menghubungkan ujung keluaran rangkaian gas train ke pipa siku (manifold elbow) bodi Riello RS 100.
• Gasket & Screws: Paking karet NBR khusus gas bertekanan beserta set baut baja pengunci untuk menjamin kekuatan sambungan dan mencegah kebocoran gas.
• Test Point (Titik Uji Tekanan): Lubang sekrup kecil (nipple test) tempat memasang alat ukur tekanan (manometer) guna memantau tekanan statis (saat burner mati) dan tekanan dinamis (saat burner menyala penuh).

PANEL TEMPERATURE CONTROL (Spesialisasi Riello RS 100)

• Temperature Controller (Digital Tipe PID Progresif): Menggunakan kontroler digital cerdas (seperti Omron atau Autonics) yang mendukung output kontrol Dual Stage / Modulating untuk memerintahkan servomotor Riello RS 100 beralih dari Api Rendah (Low Flame) ke Api Tinggi (High Flame) secara bertahap dan halus sesuai beban termal.
• Sensor Suhu (Termokopel Tipe K/J atau RTD Pt100): Sensor industri dengan selubung proteksi (thermowell) ketahanan tinggi untuk membaca nilai suhu aktual di dalam ruang bakar atau tekanan steam pada boiler.
• Digital Timer: Mengatur durasi waktu operasional proses pembakaran atau siklus pendinginan pasca-pembakaran (post-purging) secara otomatis.

• Magnetic Contactor & Auxiliary Relay: Sakelar elektromagnetik dengan kapasitas rating amper tinggi untuk menghubungkan arus listrik utama menuju motor fan blower 1.500 Watt milik Riello RS 100 serta motor pompa sirkulasi pendukung.
• Burner Actuator Interlock: Rangkaian relai khusus yang terintegrasi langsung dengan soket kontrol servomotor SQN90 pada Riello RS 100 untuk mengatur bukaan katup gas dan damper udara secara sinkron.

• MCB (Miniature Circuit Breaker) 3 Phase & 1 Phase: Memutus aliran listrik otomatis jika terjadi hubungan singkat (short circuit) atau beban arus berlebih pada sirkuit daya motor burner maupun sirkuit kontrol panel.
• Thermal Overload Relay (TOR): Mengamankan motor fan 1,5 kW pada Riello RS 100 dari risiko kumparan terbakar akibat kelebihan beban mekanis atau kehilangan salah satu fasa listrik (phase loss / single phasing).
• Fuse (Sekring Kaca): Proteksi mikro untuk melindungi modul digital controller dan komponen elektronik sensitif dari lonjakan arus mendadak.

• Pilot Lamp (Lampu Indikator): Menampilkan status operasional (Lampu Merah: Power On, Lampu Hijau Api 1: Low Flame Aktif, Lampu Hijau Api 2: High Flame Aktif, Lampu Kuning/Merah Berkedip: Burner Trip/Gagal Pengapian).
• Selector Switch: Sakelar putar untuk memilih mode pengoperasian sistem (Manual / Off / Auto).
• Emergency Stop Button: Tombol jamur darurat untuk mematikan seluruh pasokan listrik ke panel dan menutup katup gas safety seketika jika terjadi malafungsi darurat.

• Box Panel Wall Mounting / Free Standing: Wadah pelat besi tebal dengan lapisan powder coating standar industri (IP54) untuk melindungi komponen internal dari debu ruangan dan percikan air.
• Terminal Block & Wiring Duct: Titik penyambungan kabel yang rapi dan terisolasi dengan penomoran kode kabel (cable marker) untuk memudahkan pelacakan saat perawatan (maintenance).
