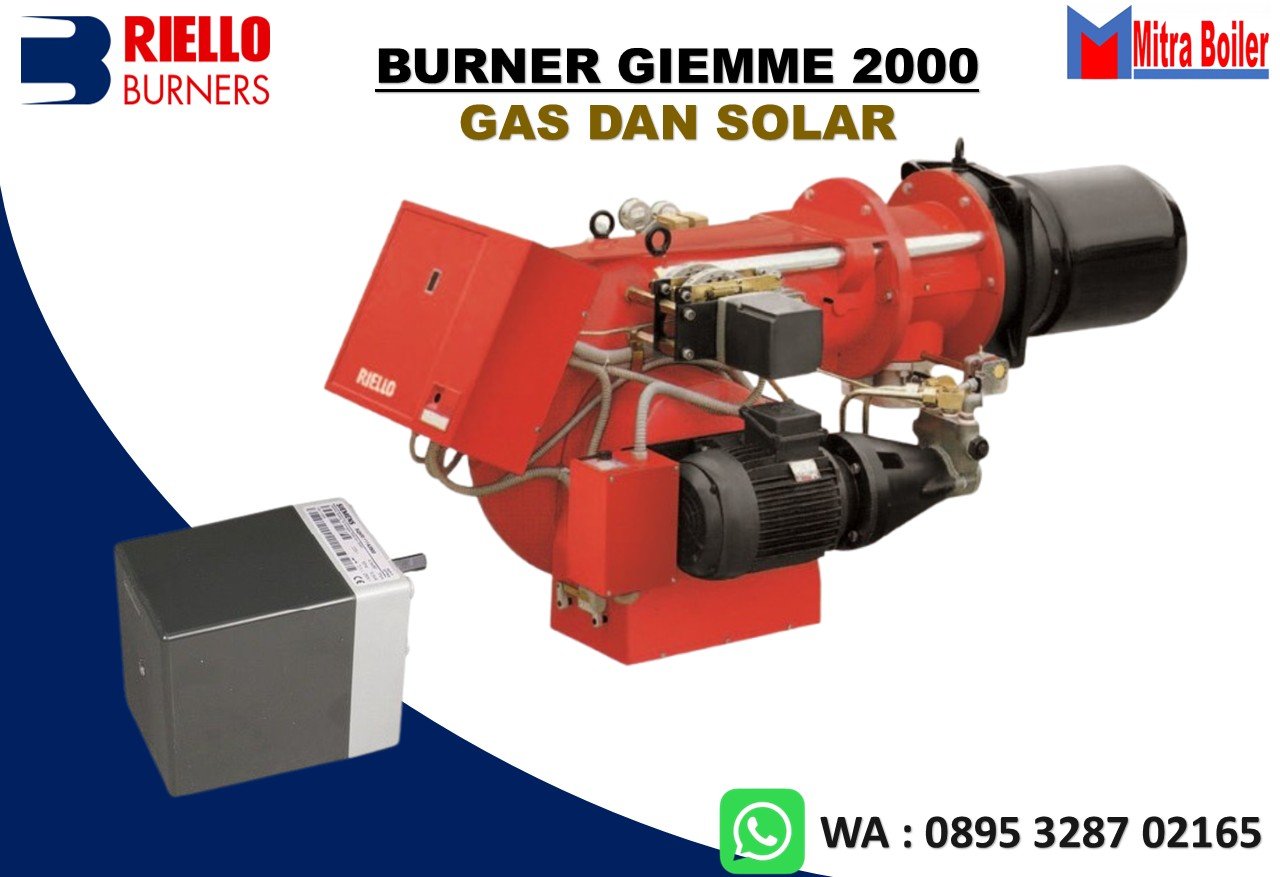

BURNER RIELLO GI/EMME 2000 (MODULASI) – DUAL FUEL
BURNER RIELLO GI/EMME 2000 (MODULASI) – DUAL FUEL
Pembakar seri GI/EMME 2000 mencakup jarak tembak dari 581/1163 hingga 2325 kW. Mereka telah dirancang untuk pengguna output tinggi dan cocok untuk dicocokkan dengan setiap jenis boiler
-
DUAL FUEL BURNER (MODULASI) GI/EMME 2000
JUAL DUAL FUEL BURNER RIELLO GIEMME 2000 GAS DAN SOLAR
Pembakar seri GI/EMME 2000 mencakup jarak tembak dari 581/1163 hingga 2325 kW. Mereka telah dirancang untuk pengguna output tinggi dan cocok untuk dicocokkan dengan setiap jenis boiler, dengan ruang pembakaran normal atau bertekanan. Pengoperasian dapat berupa “progresif dua tahap” atau, alternatifnya, “memodulasi” dengan pemasangan regulator logika PID dan masing-masing probe. Tersedia dua opsi pengoperasian: hanya gas dan hanya oli ringan, sehingga dapat diatur dengan sakelar manual. Sirkuit oli ringan dilengkapi dengan motor listriknya sendiri: ini memungkinkan pompa berhenti selama operasi gas mencegah bahaya kejang pemompaan dan menghindari sirkulasi oli. Beragam aksesori dan rangkaian gas yang cocok untuk pembakar menjamin fleksibilitas kerja yang lebih tinggi.
- CODE : 3487653 – 3487657
- MODEL : GI/EMME 2000
- TYPE : 681 T 1
TECHNICAL DATA
No Parameter Spesifikasi MODEL : GI/EMME 2000 | TYPE : 681 T1 1 Output Minimum Modulasi 500.000 kcal/jam | 581 kW 2 Operasi Minimum 1.000.000 kcal/jam | 1.163 kW 3 Operasi Maksimum 2.000.000 kcal/jam | 2.325 kW 4 Bahan Bakar Gas Alam PCI 8 – 10 kWh/Nm³ 5 Bahan Bakar Gasoil Viskositas maksimum pada 20 °C: 6 cSt (1,5 °E) 6 Tekanan Maksimum 360 mbar 7 Tekanan Minimum 26 mbar 8 Control Box SIEMENS LFL 1.333 9 Berat 235 kg 10 Kesesuaian Direktif EEC 90/396 – 2004/108 – 2006/42 11 Approval CE 0085AQ0712 ELECTRICAL DATA 12 Model GI/EMME 2000 13 Code 3487653-57 – 3487654-58 14 Pasokan Listrik 3 ~ 230/400 V ±10% | 50 Hz 15 Fan Motor IE2 – RPM 2920 rpm 16 Fan Motor IE2 – Daya 4 kW 17 Fan Motor IE2 – Tegangan 230/400 V 18 Fan Motor IE2 – Arus 13,5/7,8 A 19 Pump Motor – RPM 2790 rpm 20 Pump Motor – Daya 1,1 kW 21 Pump Motor – Tegangan 220/380 V 22 Pump Motor – Arus 4,5/2,6 A 23 Ignition Transformer V1 – V2: 230 V – 2 × 6 kV | I1 – I2: 1,9 A – 35 mA 24 Konsumsi Daya Listrik (Light Oil) Maks. 6,7 kW 25 Konsumsi Daya Listrik (Gas) Maks. 5,3 kW 26 Perlindungan Listrik IP54 CARA KERJA BURNER RIELLO GI/EMME 2000
Cara kerja Burner Riello GI/EMME 2000 didasarkan pada sistem Dual Fuel (Bahan Bakar Ganda) otomatis yang dapat membakar Gas (seperti LPG/NG) atau Minyak Ringan (Light Oil / Solar). Seri industri performa tinggi ini mengadopsi sistem operasi dua tahap progresif (progressive two-stage) atau modulasi kontinu (modulating) dengan rentang kapasitas output panas 581/1163 hingga 2325 kW.Kunci utama dari tipe GI/EMME 2000 adalah fleksibilitasnya: perpindahan bahan bakar diatur melalui sakelar manual (manual switch), dan sirkuit minyaknya memiliki motor listrik terpisah. Hal ini membuat pompa solar berhenti berputar total saat burner beroperasi menggunakan gas, sehingga mencegah risiko kemacetan pompa (pump seizure).Berikut adalah penjelasan detail mengenai mekanisme dan tahapan alur operasinya:1. Komponen Penggerak & Mekanisme Modulasi- Servomotor & Butterfly Valve: Mengatur volume bahan bakar (gas/solar) dan bukaan udara (air damper) secara linear melalui sistem cam mekanis variabel untuk menjaga kestabilan rasio pembakaran.
- Dual Fuel Combustion Head: Kepala pembakaran khusus yang posisinya dapat disesuaikan untuk mengoptimalkan geometri api, baik saat menyemprotkan solar maupun mencampur gas.
- Motor Kipas & Motor Pompa Terpisah: Kipas blower utama digerakkan oleh motor listrik besar bersistem star-delta untuk mengatasi tekanan ruang bakar yang tinggi. Pompa roda gigi minyak (gear pump) memiliki penggerak sendiri yang hanya menyala saat mode solar aktif.
- Sensor Ultraviolet (UV Probe): Detektor keselamatan api berbasis sensor sinar UV. Berbeda dengan sensor ionisasi biasa, UV probe mampu membaca radiasi api gas maupun api solar dengan sangat akurat.
2. Urutan Alur Kerja Operasi (Siklus Pembakaran)Ketika sistem kontrol (PID regulator seperti RWF 50 atau RWF 55) mendeteksi kebutuhan panas pada boiler, burner menjalankan tahapan otomatis berikut:Fase 1: Pra-Purging (Pembersihan Udara awal)- Kipas blower utama menyala. Jika instalasi kelistrikan menggunakan sistem star-delta, motor akan berakselerasi secara bertahap selama sekitar 10 detik.
- Servomotor bergerak membuka air damper ke posisi maksimum. Udara bertekanan tinggi ditiupkan ke dalam ruang pembakaran boiler untuk membuang seluruh sisa gas atau uap bahan bakar yang tersisa agar tidak memicu ledakan awal (backfire).
Fase 2: Persiapan Pengapian (Ignition Standby)- Setelah fase purging selesai, servomotor mengembalikan posisi air damper dan katup bahan bakar ke batas minimum (posisi Low Fire / penyalaan awal).
- Air pressure switch mendeteksi bahwa tekanan udara yang dihembuskan kipas sudah mencukupi batas aman minimal.
Fase 3: Pemantikan & Pembentukan Api Pertama- Transformator pengapian (Ignition Transformer) melepas percikan listrik tegangan tinggi melalui elektroda.
- Katup bahan bakar (Gas/Solar) terbuka pada tahap minimum. Bahan bakar yang bersentuhan dengan percikan listrik akan menyala menjadi api kecil pertama yang stabil.
Fase 4: Sensor Keamanan Api (Flame Supervision)- UV Probe mulai memantau api. Dalam hitungan detik setelah katup terbuka, sensor harus menangkap radiasi visual api.
- Jika api gagal terbentuk atau sensor mendeteksi ketidakstabilan, control box akan langsung memutus aliran daya ke katup dan mengaktifkan status lockout (sistem terkunci dengan indikator lampu merah).
Fase 5: Transisi Modulasi Progresif- Setelah api awal terverifikasi aman, burner masuk ke fase utama.
- Sistem Modulasi Kontinu: Servomotor bergerak maju secara presisi memperbesar katup kupu-kupu bahan bakar (butterfly valve) dan air damper secara beriringan sesuai perintah regulator logika PID.
- Api akan membesar secara halus (smooth) hingga menyentuh kapasitas maksimal (High Fire hingga 2325 kW). Begitu suhu atau tekanan boiler mendekati target pengaturan, servomotor kembali bergerak mundur mengecilkan api ke titik Low Fire tanpa perlu mematikan mesin, yang berdampak pada efisiensi tinggi bahan bakar.
KATALOG : GI_EMME1400 TS0053UK00
