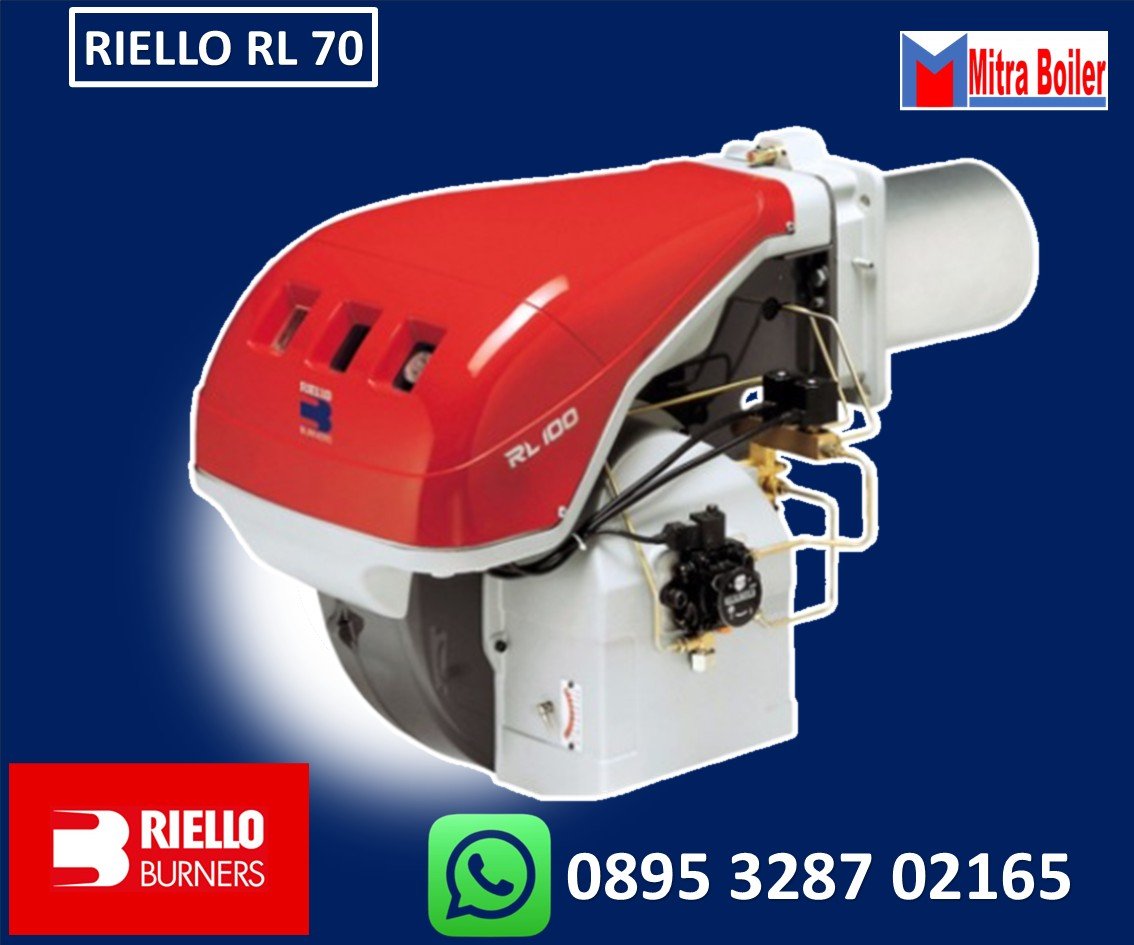

BURNER RIELLO LIGHT OIL (TWO STAGE) RL 70
BURNER RIELLO LIGHT OIL (TWO STAGE) RL 70
Pembakar RIELLO RL70 Adalah burner two stage yang mencakup jarak tembak dari 255 hingga 830 kW, dan telah dirancang untuk digunakan pada ketel air panas bersuhu rendah atau sedang, ketel uap atau udara panas, ketel minyak diatermik
-
BURNER RIELLO LIGHT OIL (TWO STAGE) RL 70
jual BURNER RIELLO LIGHT OIL (TWO STAGE) RL 70
Pembakar RIELLO RL70 Adalah burner two stage yang mencakup jarak tembak dari 255 hingga 830 kW, dan telah dirancang untuk digunakan pada ketel air panas bersuhu rendah atau sedang, ketel uap atau udara panas, ketel minyak diatermik. Operasi adalah “dua tahap”; pembakar dilengkapi dengan panel kontrol berbasis mikroprosesor, yang memasok indikasi status pembakar dan penyebab kesalahan.
- CODE : 3475030 – 3475032
- MODEL : RL 70
- TYPE : 660 T1
burner dilengkapi dengan panel kontrol berbasis mikroprosesor, yang memberikan indikasi status burner dan penyebab kerusakan. Optimalisasi emisi suara dijamin oleh desain khusus sirkuit hisap udara dan material kedap suara yang terintegrasi.
Performa kipas dan kepala pembakaran yang tinggi menjamin fleksibilitas penggunaan dan kinerja yang sangat baik di semua tingkat pembakaran. Desain eksklusifnya memastikan dimensi yang lebih kecil, penggunaan, dan perawatan yang mudah. Beragam aksesori menjamin fleksibilitas kerja yang lebih tinggi.
TECHNICAL DATA RIELLO RL70
No Parameter Spesifikasi MODEL : RL70 | TYPE : 660 T1 1 Output Delivery – 2nd Stage 474 – 830 kW
408 – 714 Mcal/h
40 – 70 kg/h2 Output Delivery – 1st Stage 255 – 474 kW
219 – 408 Mcal/h
21,5 – 40 kg/h3 Fuel Light Oil / Solar 4 Net Calorific Value 11,8 kWh/kg
10,2 Mcal/kg (10.200 kcal/kg)5 Density 0,82 – 0,85 kg/dm³ 6 Viscosity at 20 °C Max. 6 mm²/s (1,5 °E – 6 cSt) 7 Operation Intermittent (min. 1 stop in 24 hours)
Two-stage (high and low flame) and single-stage (all – nothing)8 Nozzles 2 9 Standard Applications Boilers: Water, Steam, Diathermic Oil 10 Ambient Temperature 0 – 40 °C 11 Combustion Air Temperature Max. 60 °C 12 Pump Delivery (at 20 bar) 107 kg/h 13 Pressure Range 10 – 20 bar 14 Fuel Temperature Max. 60 °C 15 Electrical Protection IP 44 16 Noise Levels 75,0 dBA ELECTRICAL DATA
- Motor IE1
- POWER SUPPLY – V: 230 – 400 with neutral ~ +/- 10%, Hz: 50 – three-phase
- ELECTRICAL MOTOR – rpm: 2800, kW: 1,1, V: 230/400, A: 4.7/2.7
- IGNITION TRASFORMER – V1 – V2: 230 V – 2 x 5 kV, I1 – I2: 1.9 A – 30 mA
- ELECTRICAL POWER CONSUMPTION – kW max: 2.0
- Motor IE2
- POWER SUPPLY – V: 230 – 400 with neutral ~ +/- 10%, Hz: 50 – three-phase
- ELECTRICAL MOTOR – rpm: 2860, kW: 1,1, V: 230/400, A: 4.1/2.4
- IGNITION TRASFORMER – V1 – V2: 230 V – 2 x 5 kV, I1 – I2: 1.9 A – 30 mA
- ELECTRICAL POWER CONSUMPTION – kW max: 1.9
SPESIFIKASI RIELLO RL70
SPESIFIKASI RIELLO RL70 TWO STAGE
Pembakar minyak monoblok dengan draft paksa dan operasi dua tahap, sepenuhnya otomatis, terdiri dari:
- Sirkuit hisap udara dengan material kedap suara
- Kipas berkinerja tinggi dengan bilah lurus
- Peredam udara untuk pengaturan udara yang dikontrol oleh ram hidrolik yang dapat disetel
- Motor starter pada 2800 rpm, fase tunggal / 220-230V / 50-60Hz atau fase tiga 380-400V / 50-60Hz
- Kepala pembakaran, yang dapat diatur berdasarkan output yang dibutuhkan, dilengkapi dengan:
- kerucut ujung baja tahan karat, tahan terhadap korosi dan suhu tinggi
- elektroda pengapian
- cakram stabilitas nyala api
- HCS (Sistem Pendinginan Rumah) eksklusif yang dipatenkan dengan insulasi termal tinggi dan sirkulasi udara dengan penyegaran volume udara berkelanjutan untuk sistem pendinginan aktif dan menghindari perpindahan panas ke rumah komponen listrik
- Pompa roda gigi untuk pasokan bahan bakar bertekanan tinggi, dilengkapi dengan:
- filter
- pengatur tekanan
- sambungan untuk memasang pengukur tekanan dan vakuometer
- bypass internal untuk pemasangan pipa tunggal
- Unit katup dengan katup pengaman oli dan Dua katup penghantar oli pada sirkuit keluaran
- Fotosel untuk deteksi nyala api
- Kotak kontrol pengaman pembakar berbasis mikroprosesor, dengan fungsi diagnostik
- Steker dan soket untuk sambungan listrik, dapat diakses dari penutup luar
- Sakelar on/off pembakar
- Jendela inspeksi nyala api
- Sakelar manual tahap 1-2
- Palang geser untuk memudahkan pemasangan dan perawatan
- Filter pelindung terhadap gangguan radio
- Tingkat perlindungan listrik IP 44.
CARA KERJA BURNER RIELLO RL 70
Cara kerja BURNER RIELLO LIGHT OIL (TWO STAGE) RL 70 adalah menggunakan sistem pembakaran dua tahap (two-stage) berbahan bakar solar (light oil) dengan kapasitas 255 hingga 830 kW.
Prinsip Operasi Dua Tahap (Two-Stage)- Tahap Pertama (Low Fire): Burner menyala dengan kapasitas rendah atau satu nosel solar aktif untuk mencapai pemanasan awal dan menjaga suhu stabil beban rendah.
- Tahap Kedua (High Fire): Ketika beban suhu sistem meningkat atau diminta oleh boiler, tahap kedua aktif (nosel kedua terbuka) untuk memberikan kapasitas penuh hingga 830 kW.
- Rasio Modulasi: Memiliki rasio modulasi 2:1 yang dikontrol secara otomatis melalui teknik dua nosel dan pengaturan aliran udara pembakaran.
Komponen dan Kontrol Kerja- Panel Kontrol Mikroprosesor: Mengatur urutan kerja timer, pengoperasian motor blower, katup solenoid, dan memantau status keamanan pembakaran.
- Blower Udara: Menyuplai udara tekan dan oksigen yang dicampur dengan kabut solar dari nosel ke dalam ruang bakar secara proporsional.
- Sistem Pengaman (Photocell/Flame Eye): Mendeteksi keberadaan api untuk memastikan suplai bahan bakar berhenti otomatis jika terjadi kegagalan pengapian.
