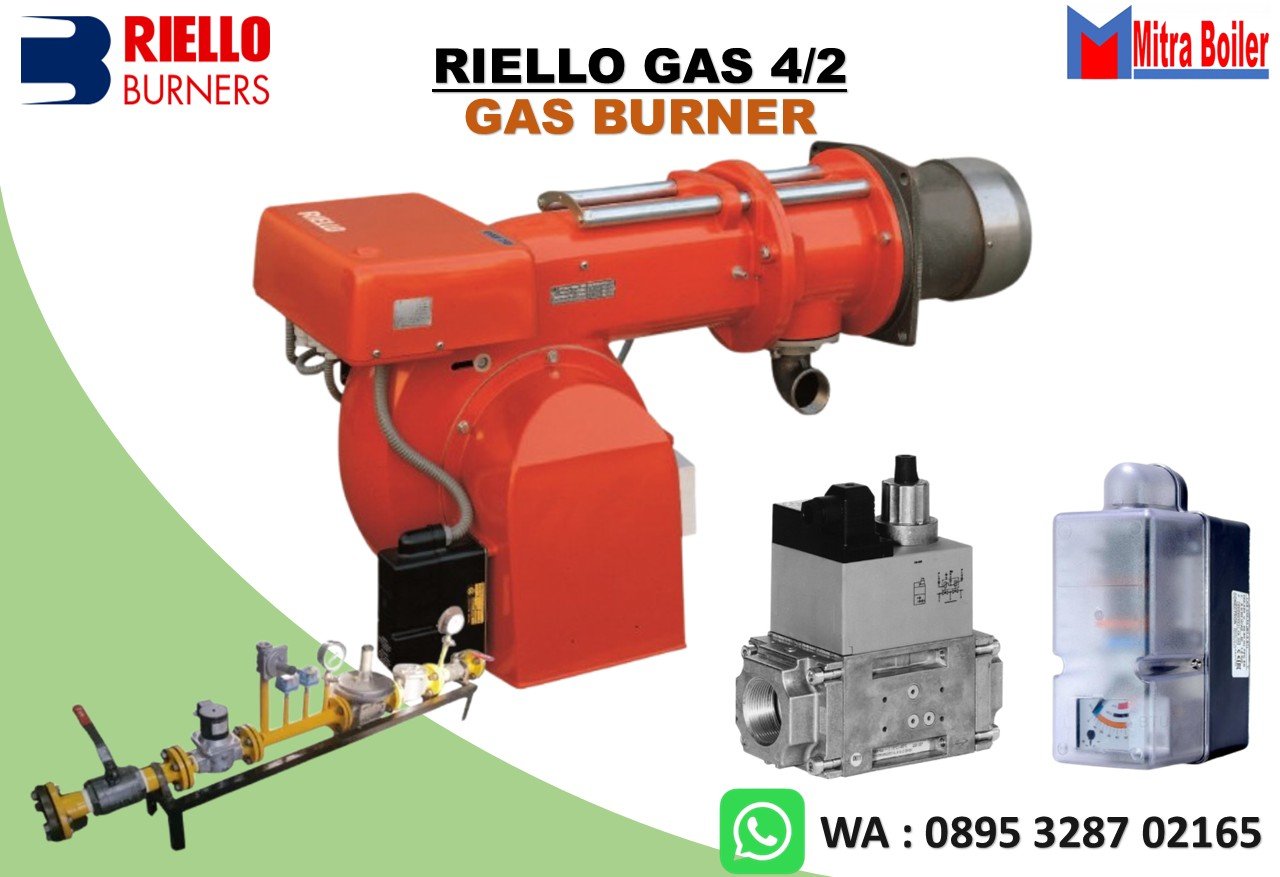

BURNERS RIELLO GAS 4/2 – TWO STAGE

GAS BURNERS TWO STAGE RIELLO GAS 4/2

jual GAS BURNERS TWO STAGE RIELLO GAS 4/2

Pembakar seri GAS 4/2 mencakup jarak tembak dari 120 hingga 470 kW dan telah dirancang untuk digunakan dalam instalasi sipil dengan dimensi rata-rata, seperti area bangunan dan grup apartemen besar atau untuk digunakan dalam aplikasi industri, seperti pabrik kecil atau menengah.

Operasi adalah dua tahap; kepala pembakaran, yang dapat diatur berdasarkan output yang dibutuhkan, memungkinkan kinerja optimal memastikan pembakaran yang baik dan mengurangi konsumsi bahan bakar.

• CODE     : 3752218
• MODEL : GAS 4/2
• TYPE      : 522 T1

TECHNICAL DATA

ELECTRICAL DATA

• ELECTRICAL POWER SUPPLY : 1 PH 1N ~ 230V+/-10% 50 Hz
• ELECTRICAL POWER SUPPLY : 3 PH – 3 ~ 230-400V+/-10% 50 Hz
• ELECTRIC MOTOR rpm : 2800
  W : 370
  V  :  230
  A  : 2.8
• MOTOR CAPACITOR : F 8 12.5 –
• IGNITION TRANSFORMER : V1 – V2 : 230V – 1x8kV
  I1-I2 : 1.8A – 30mA
• ELECTRICAL POWER CONSUMPTION : W max 540
• ELECTRICAL PROTECTION : IP 4

SPESIKASI BURNER

JUAL GAS BURNER RIELLO GAS 4-2 BAHAN BAKAR GAS

Pembakar gas monoblok dengan aliran udara paksa, operasi dua tahap, terdiri dari:

• Sirkuit hisap udara
• Kipas dengan bilah melengkung ke depan
• Peredam udara untuk pengaturan udara
• Kepala pembakaran, yang dapat diatur berdasarkan keluaran yang dibutuhkan, dilengkapi dengan:
  • Kerucut ujung baja tahan karat, tahan terhadap korosi dan suhu tinggi
  • Elektroda pengapian
  • Cakram stabilitas nyala api
• Sakelar tekanan udara minimum
• Motor listrik satu fasa atau tiga fasa
• Kotak kontrol pengaman pembakar berbasis mikroprosesor, dengan fungsi diagnostik
• Jendela inspeksi nyala api
• Palang geser untuk memudahkan pemasangan dan perawatan
• Filter pelindung terhadap interferensi radio
• Tingkat perlindungan IP X0D (IP 40).

Perlengkapan standar:

• 1 flensa rangkaian gas
• 1 paking flensa
• 1 layar isolasi
• 8 sekrup untuk memasang flensa pembakar ke boiler
• Buku petunjuk pemasangan, penggunaan, dan perawatan
• Katalog suku cadang.

CARA KERJA BURNER RIELLO GAS 4/2

• Saat panel kontrol utama (misal dari boiler besar atau oven industri) memberikan sinyal membutuhkan panas (Thermostat/Pressure Switch ON), control box menyalakan motor listrik burner.
• Motor ini memutar kipas pembakaran (fan blower) berkecepatan tinggi untuk meniupkan udara bersih ke ruang bakar.
• Prosedur pra-ventilasi ini berlangsung sekitar 20 detik untuk membuang sisa gas atau uap tak terbakar dari siklus sebelumnya agar terhindar dari bahaya ledakan (backfire) saat penyalaan.
• Air Pressure Switch (Sensor Tekanan Udara) memantau hembusan udara ini. Jika hembusan kipas normal dan tekanan udara minimum terpenuhi, sensor mengirim sinyal aman ke control box untuk lanjut ke tahap berikutnya.

• Setelah fase pra-ventilasi selesai, control box mengaktifkan ignition transformer (trafo pemantik).
• Trafo melepaskan daya listrik bertegangan tinggi ke elektroda pemantik, menciptakan busur percikan api listrik konstan tepat di depan kepala pembakaran (combustion head).

• Sesaat setelah percikan elektrik muncul, control box membuka katup pengaman utama dan katup tahap 1 pada rangkaian Gas Train Multibloc.
• Gas mengalir melewati kepala pembakaran, bercampur secara ideal dengan pasokan udara minimum, lalu langsung tersulut oleh percikan elektroda.
• Api Tahap 1 (Api Kecil / minimal daya ±130 kW) menyala.
• Elektroda Ionisasi (Flame Probe) mendeteksi keberadaan lidah api secara instan melalui hantaran arus listrik mikro. Jika api gagal menyala atau tidak stabil selama waktu aman (safety time 2–3 detik), katup gas akan ditutup rapat kembali dan burner mengalami Lockout (lampu indikator merah menyala).

• Jika temperatur atau tekanan sistem masih jauh di bawah target, panel kontrol akan memberikan perintah untuk masuk ke tahap pembakaran penuh.
• Katup kerja dua tahap (Solenoid Tahap 2) pada Gas Train akan terbuka penuh, secara sinkron dengan servomotor yang membuka air damper (katup udara) ke posisi maksimum.
• Peningkatan volume gas dan udara ini menghasilkan Api Tahap 2 (Api Besar / kapasitas penuh hingga 410 kW) untuk mengejar target panas secara optimal dan efisien.

• Modulasi Dua Tahap: Ketika suhu ruang bakar atau boiler sudah mendekati titik target (setpoint), panel kontrol memutus arus ke katup tahap 2. Burner akan meredam bukaan udara dan gas, lalu turun kembali ke operasi Api Tahap 1 (Api Kecil) agar suhu tidak mengalami over shoot.
• Shutdown: Begitu suhu target benar-benar terpenuhi, seluruh katup solenoid gas menutup instan dan api padam total. Kipas tetap berputar beberapa detik (post-purge) untuk mendinginkan kepala pembakaran sebelum burner kembali ke posisi siaga (standby).

KATALOG GAS_2_TS0048UK03
