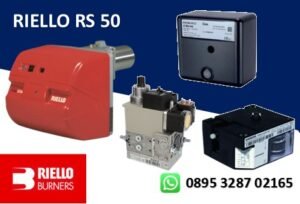

GAS BURNERS RIELLO (TWO STAGE) RS 50
GAS BURNERS RIELLO (TWO STAGE) RS 50
-
GAS BURNERS RIELLO (TWO STAGE) RS 50
Seri pembakar Riello RS 50 mencakup jarak tembak dari 115 hingga 600 kW, dan telah dirancang untuk digunakan pada ketel air panas bersuhu rendah atau sedang, ketel uap atau udara panas, ketel minyak diatermik. Operasi adalah “progresif dua tahap”; pembakar dilengkapi dengan kotak kontrol keselamatan pembakar berbasis mikroprosesor yang memasok indikasi operasi dan diagnosis penyebab kesalahan.
Performa kipas dan kepala pembakaran yang ditingkatkan, menjamin fleksibilitas penggunaan dan kerja yang sangat baik di semua tingkat pembakaran.
Riello RS 50 Merupakan sebuah pembakar gas (gas burner) tipe two-stage progressive (dua tahap progresif) yang dirancang untuk aplikasi boiler seperti air panas bersuhu rendah atau sedang, udara panas, uap, dan minyak diatermik
- CODE: 3784702
- MODEL: RS 50
- TYPE: 811 T1
Fitur Detail Rentang Output : ±116 kW (Tahap rendah) hingga ±581 kW (Tahap tinggi); total ±290 – 600 kW Mode Operasi : Two-stage progressive (rasio modulasi ~2:1) Komponen Utama : – Motor servo SQN90 dengan cam variabel- Kotak kontrol RMG berbasis mikroprosesor untuk safety & diagnosis Desain & Operasi : – Sirkuit hisap udara dengan peredam suara- Compact, mudah dipasang & dirawat Fitur Tambahan : – Saklar tekanan udara rendah- Jendela inspeksi nyala- Perlindungan IP 44- Filter anti-gangguan radio TEKNIKAL DATA RIELLO RS 50
- MODEL : RS 50
- TIPE : 811 T1
- OUTPUT (1) Tahap ke-2 : 295 – 600 kW – : 254 – 516 Mkal/jam
- OUTPUT (1) Tahap ke-1 min : 115 kW – 99 Mkal/jam
- BAHAN BAKAR GAS ALAM:
- Nilai kalor bersih kWh/Nm3: 10 (G20) /8,6 (G25)
- Mkal/Nm3 : 8,6 (G20) /7,4 (G25)
- Kepadatan absolut : 0,78 kg/Nm3
- Pengiriman maksimum : 68 Nm3/jam
- Tekanan pada pengiriman maksimum (2) : 10,6 mbar
- OPERASI : Terputus-putus (min. 1 pemberhentian dalam 24 jam).
- Dua tahap (api tinggi dan rendah) dan satu tahap (semua – tidak ada)
- PENGGUNAAN STANDAR Boiler : air, uap, minyak diatermik
- SUHU LINGKUNGAN : 0 – 40 °C
- SUHU UDARA PEMBAKARAN maks : 60 °C
- TINGKAT KEBISINGAN (3) TEKANAN SUARA dB(A) : 72
- DAYA SUARA dB(A) : 83
Electrical data
- Model : RS 50
- ELECTRICAL SUPPLY 3 Ph : – 3 ~ 230 – 400V ~ +/-10% 50Hz
- FAN MOTOR:
- rpm : 2800
- W : 650
- V : 220/240-380/415
- A : 3 – 1.7
- MOTOR CAPACITOR : F/V 8/450 12.5/450
- IGNITION TRANSFORMER : – V1 – V2 : 230 V – 1 x 8 kV – I1 – I2 : 1A – 20 mA
- ELECTRICAL POWER CONSUMPTION : W max 750
- PROTECTION LEVEL : IP 44
SPESIFIKASI BURNER
Model RS 50
Pembakar gas monoblok dengan aliran udara paksa dan operasi dua tahap, sepenuhnya otomatis, terdiri dari:- – Sirkuit hisap udara dilapisi bahan kedap suara
- – Kipas dengan bilah lengkung terbalik (model RS 50 – 70 – 100 – 130) atau bilah lurus (model RS 64 MZ – 150-190)
- – Peredam udara untuk pengaturan aliran udara dan katup kupu-kupu untuk mengatur keluaran bahan bakar pada tahap 1 dan 2 yang dikendalikan oleh motor servo dengan cam variabel
- – Motor starter pada 2800 rpm, tiga fase 400V dengan netral, 50Hz
- – Kepala pembakaran, yang dapat diatur berdasarkan keluaran yang dibutuhkan, dilengkapi dengan:
- – kerucut ujung baja tahan karat, tahan terhadap korosi dan suhu tinggi
- – elektroda pengapian
- – probe ionisasi
- – distributor gas
- – cakram stabilitas nyala api
- – Sakelar tekanan udara minimum menghentikan pembakar Jika jumlah udara di kepala pembakaran tidak mencukupi
- – Kotak kontrol pengaman pembakar berbasis mikroprosesor, dengan fungsi diagnostik
- – Steker dan soket untuk sambungan listrik (model RS 50-64)
- – Sakelar pemilihan nyala/mati pembakar
- – Sakelar manual tahap 1 – 2
- – Jendela inspeksi api
- – Palang geser untuk memudahkan pemasangan dan perawatan
- – Filter pelindung terhadap gangguan radio
- – Tingkat perlindungan listrik IP 44.
Katalog : RS_TS0046UK05o
