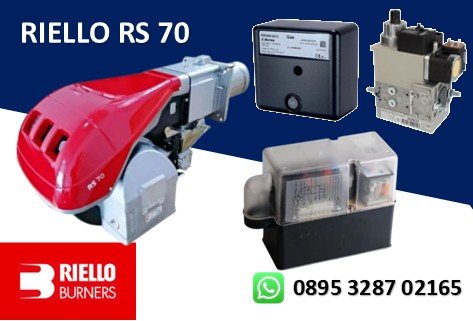

GAS BURNERS RIELLO (TWO STAGE) RS 70
GAS BURNERS RIELLO (TWO STAGE) RS 70
Seri pembakar RS 70 mencakup jarak tembak dari 192/465 hingga 814 kW, dan telah dirancang untuk digunakan pada ketel air panas bersuhu rendah atau sedang, ketel uap atau udara panas, ketel minyak diatermik.
-
GAS BURNERS RIELLO (TWO STAGE) RS 70
jual GAS BURNERS RIELLO (TWO STAGE) RS 70
Seri pembakar RS 70 mencakup jarak tembak dari 192/465 hingga 814 kW, dan telah dirancang untuk digunakan pada ketel air panas bersuhu rendah atau sedang, ketel uap atau udara panas, ketel minyak diatermik. Operasi adalah “progresif dua tahap”; pembakar dilengkapi dengan kotak kontrol keselamatan pembakar berbasis mikroprosesor yang memasok indikasi operasi dan diagnosis penyebab kesalahan. Performa kipas dan kepala pembakaran yang ditingkatkan, menjamin fleksibilitas penggunaan dan kerja yang sangat baik di semua tingkat pembakaran.
Riello RS 70 adalah pem-bakar gas (gas burner) tipe two‑stage progressive yang dirancang untuk boiler udara panas, uap, air panas bertemperatur rendah hingga sedang, dan boiler minyak diatermik. Keunggulannya meliputi operasi efisien, kontrol yang canggih, serta desain yang ringkas dan mudah dirawat
- CODE: 3785102
- MODEL: RS 70
- TYPE: 821 T1
No Fitur Detail 1 Mode Operasi Two-stage progressive (dua tahap: rendah & tinggi), modulasi rasio ~2:1 2 Rentang Output Panas Tahap rendah: 192 kW (~165 Mcal/jam) hingga tahap tinggi: 465–814 kW (~400–700 Mcal/jam) 3 Daya Listrik Maks Sekitar 1400 W 4 Pasokan Listrik 230–400 VAC ±10%, 50 Hz (tiga fase) 5 Kontrol & Keamanan Kotak kontrol berbasis mikroprosesor (RMG) dengan fungsi indikasi & diagnostik 6 Servomotor Digunakan untuk mengatur katup bahan bakar tahap 1 & 2 (cam variabel) 7 Kinerja Komponen Fan dan kepala pembakaran berkinerja tinggi untuk fleksibilitas kerja 8 Desain & Suara Dimensi ringkas, mudah dirawat, dengan sirkuit hisap udara berpenedam suara 9 Fitur Tambahan – Sakelar tekanan udara minimum
– Jendela inspeksi nyala
– Bilah geser untuk pemeliharaan mudah
– Filter gangguan radio
– Perlindungan IP4410 Aksesori Standar Termasuk flensa, paking, sekrup pemasangan, wiring loom (RS 70), panduan instalasi dan katalog suku cadang
GAS BURNER RIELLO RS 70 – TWO STAGE
TEKNIKAL DATA RIELLO RS 70
No Parameter Spesifikasi MODEL : RS 70 | TYPE : 821 T1 1 Output Tahap ke-2 465 – 814 kW | 400 – 700 Mcal/jam 2 Output Tahap ke-1 Min. 192 kW | 165 Mcal/jam 3 Bahan Bakar Gas Alam 4 Nilai Kalor Bersih 10 kWh/Nm³ (G20) / 8,6 kWh/Nm³ (G25) 5 Nilai Kalor 8,6 Mcal/Nm³ (G20) / 7,4 Mcal/Nm³ (G25) 6 Kepadatan Absolut 0,71 – 0,78 kg/Nm³ 7 Pengiriman Maksimum 81 – 94 Nm³/jam 8 Tekanan pada Pengiriman Maksimum 10,3 mbar (G20) – 15,2 mbar (G25) 9 Operasi Terputus-putus (min. 1 pemberhentian dalam 24 jam) 10 Mode Operasi Dua tahap (api tinggi dan rendah) dan satu tahap (semua-tidak ada) 11 Penggunaan Standar Boiler Air, uap, minyak diatermik 12 Suhu Lingkungan 0 – 40 °C 13 Suhu Udara Pembakaran Maks. 60 °C 14 Tingkat Kebisingan – Tekanan Suara 75 dB(A) 15 Daya Suara 86 dB(A) Electrical data
- Model : RS 70
- ELECTRICAL SUPPLY 3 Ph : – 3 ~ 230 – 400V ~ +/-10% 50Hz
- FAN MOTOR:
- rpm : 2860
- W : 1100
- V : 230/400
- A : 4.1 – 2.4
- IGNITION TRANSFORMER – V1 – V2 : 230 V – 1 x 8 kV, I1 – I2 : 1A – 20 mA
- ELECTRICAL POWER CONSUMPTION : W max 1400
- PROTECTION LEVEL : IP 44
SPESIFIKASI BURNER RIELLO RS 70
Model RS 70
Pembakar gas monoblok dengan aliran udara paksa dan operasi dua tahap, sepenuhnya otomatis, terdiri dari:- Sirkuit hisap udara dilapisi bahan kedap suara
- Kipas dengan bilah lengkung terbalik (model RS 50 – 70 – 100 – 130) atau bilah lurus (model RS 64 MZ – 150-190)
- Peredam udara untuk pengaturan aliran udara dan katup kupu-kupu untuk mengatur keluaran bahan bakar pada tahap 1 dan 2 yang dikendalikan oleh motor servo dengan cam variabel
- Motor starter pada 2800 rpm, tiga fase 400V dengan netral, 50Hz
- Kepala pembakaran, yang dapat diatur berdasarkan keluaran yang dibutuhkan, dilengkapi dengan:
- kerucut ujung baja tahan karat, tahan terhadap korosi dan suhu tinggi
- elektroda pengapian
- probe ionisasi
- distributor gas
- cakram stabilitas nyala api
- Sakelar tekanan udara minimum menghentikan pembakar Jika jumlah udara di kepala pembakaran tidak mencukupi
- Kotak kontrol pengaman pembakar berbasis mikroprosesor, dengan fungsi diagnostik
- Steker dan soket untuk sambungan listrik (model RS 50-64)
- Sakelar pemilihan nyala/mati pembakar
- Sakelar manual tahap 1 – 2
- Jendela inspeksi api
- Palang geser untuk memudahkan pemasangan dan perawatan
- Filter pelindung terhadap gangguan radio
- Tingkat perlindungan listrik IP 44.
CARA KERJA BURNER RIELLO RS 70
Cara kerja Burner Riello RS 70 didasarkan pada sistem pembakaran gas dua tahap progresif (two-stage progressive) atau modulasi penuh (modulating) menggunakan sistem hembusan udara paksa (forced draught). Model monoblok ini setingkat lebih besar di atas tipe RS 50, dengan rentang output daya pembakaran berkisar antara 465 hingga 814 kW (atau rentang kapasitas minimal/maksimal 192/465 hingga 814 kW).Sama seperti seri RS lainnya, transisi pembakaran pada Riello RS 70 berjalan dengan sangat halus (smooth). Pergerakan bukaan katup gas kupu-kupu (gas butterfly valve) diatur secara sinkron dengan peredam udara (air damper) melalui interkoneksi mekanis cam variabel yang digerakkan oleh servomotor (Siemens SQN 90). Seluruh rangkaian operasi otomatis ini dikendalikan dan diawasi oleh control box mikroprosesor Siemens RMG.Berikut adalah urutan prosedur kerja sekuensial (tahap demi tahap) dari Riello RS 70:1. Tahap Pra-Ventilasi (Pre-Purge Phase)- Saat sistem eksternal (seperti boiler uap, boiler air panas, atau oven industri) mendeteksi suhu berada di bawah target (Demand ON), control box Siemens RMG mengaktifkan motor listrik burner (daya 1,1 kW).
- Motor menggerakkan kipas sentrifugal (fan blower) berperforma tinggi untuk menghembuskan udara segar ke dalam ruang bakar.
- Servomotor akan memutar air damper ke posisi bukaan maksimum (100%) selama kurang lebih 20 detik. Proses pra-ventilasi ini wajib dilewati untuk menyapu bersih sisa-sisa kantong gas tak terbakar yang mungkin tertinggal dari siklus sebelumnya guna mengeliminasi risiko ledakan (backfire) saat penyalaan.
- Air Pressure Switch (Sensor Tekanan Udara): Berfungsi mengukur kestabilan hembusan angin. Jika tekanan udara dari kipas mencukupi batas minimum keselamatan, sensor memberikan sinyal “aman” ke control box untuk lanjut ke tahap berikutnya.
2. Tahap Pengapian Awal (Ignition Phase)
- Setelah fase pra-ventilasi selesai, servomotor memutar balik air damper dan katup gas kupu-kupu ke posisi bukaan minimum (setelan awal untuk Api Tahap 1).
- Control box mengaktifkan ignition transformer (trafo pemantik) untuk melepaskan tegangan tinggi ke ujung elektroda pengapian.
- Hal ini menciptakan busur percikan api listrik konstan tepat di depan kepala pembakaran (combustion head).
3. Pembukaan Gas Api Tahap 1 (Low Fire / Api Kecil)- Sesaat setelah percikan elektrik menyala, control box membuka katup pengaman utama (safety valve) dan katup tahap 1 pada rangkaian Gas Train Multibloc (Dungs atau Landis).
- Gas mengalir melewati katup kupu-kupu, bercampur secara proporsional dengan pasokan udara minimum, lalu langsung tersulut oleh percikan elektroda.
- Api Tahap 1 (Api Kecil / minimal daya ±192 kW hingga 465 kW) akan menyala secara stabil.
- Elektroda Ionisasi (Flame Probe): Berfungsi sebagai sensor pendeteksi api melalui arus listrik mikro gas pembakaran. Jika api gagal terbentuk atau mati dalam hitungan detik (safety time sekitar 2-3 detik), katup gas langsung menutup rapat secara instan dan burner terkunci ke status Lockout (lampu indikator tombol reset merah menyala).
4. Transisi Progresif ke Api Tahap 2 (High Fire / Api Besar)- Apabila temperatur atau tekanan sistem boiler masih jauh di bawah target yang disetel, panel kontrol memberikan perintah otomatis untuk menaikkan kapasitas panas.
- Di sinilah letak keunggulan sistem progresif: Servomotor secara perlahan dan halus membuka katup gas kupu-kupu sekaligus membuka peredam udara secara linear dan sinkron.
- Pasokan bahan bakar dan udara merangkak naik secara bertahap tanpa lonjakan tekanan mendadak hingga mencapai Api Tahap 2 (Api Besar / kapasitas penuh hingga 814 kW) untuk mempercepat pencapaian target panas mesin.
5. Modulasi Turun dan Pemadaman Aman (Shutdown)- Modulasi Progresif: Ketika parameter suhu pada boiler mendekati titik target (setpoint), burner tidak langsung mati total atau anjlok secara kasar. Servomotor memutar balik mekanisme tuas secara progresif untuk meredam laju gas dan udara kembali ke posisi Api Tahap 1 (Api Kecil) guna menghemat bahan bakar serta menjaga kestabilan temperatur.
- Shutdown: Begitu kebutuhan panas terpenuhi sepenuhnya oleh boiler, seluruh katup solenoid pada gas train menutup rapat seketika sehingga api padam total. Motor kipas burner akan tetap berputar selama beberapa detik (post-purge) untuk mendinginkan komponen kepala pembakaran baja stainless sebelum burner benar-benar kembali ke mode siaga (standby).
Katalog : KATALOG RIELLO RS 70
