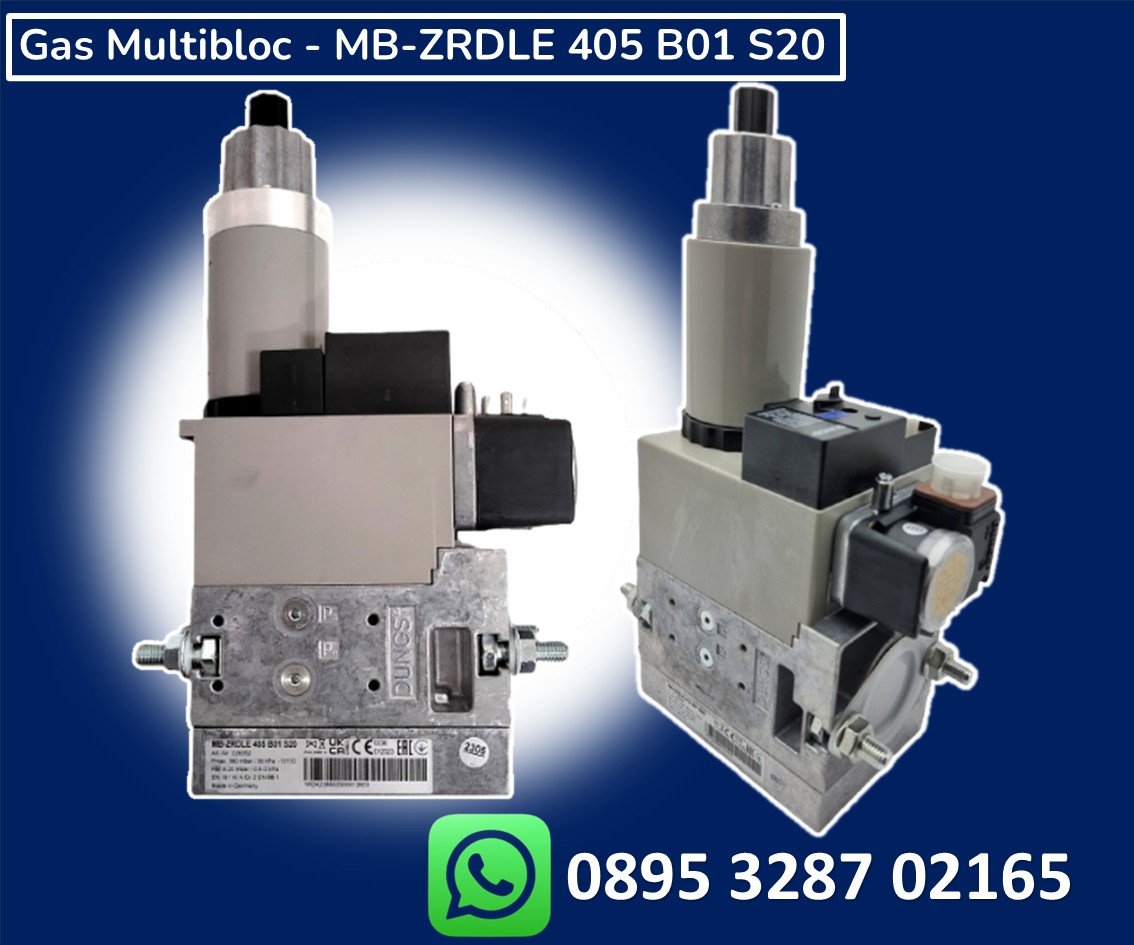

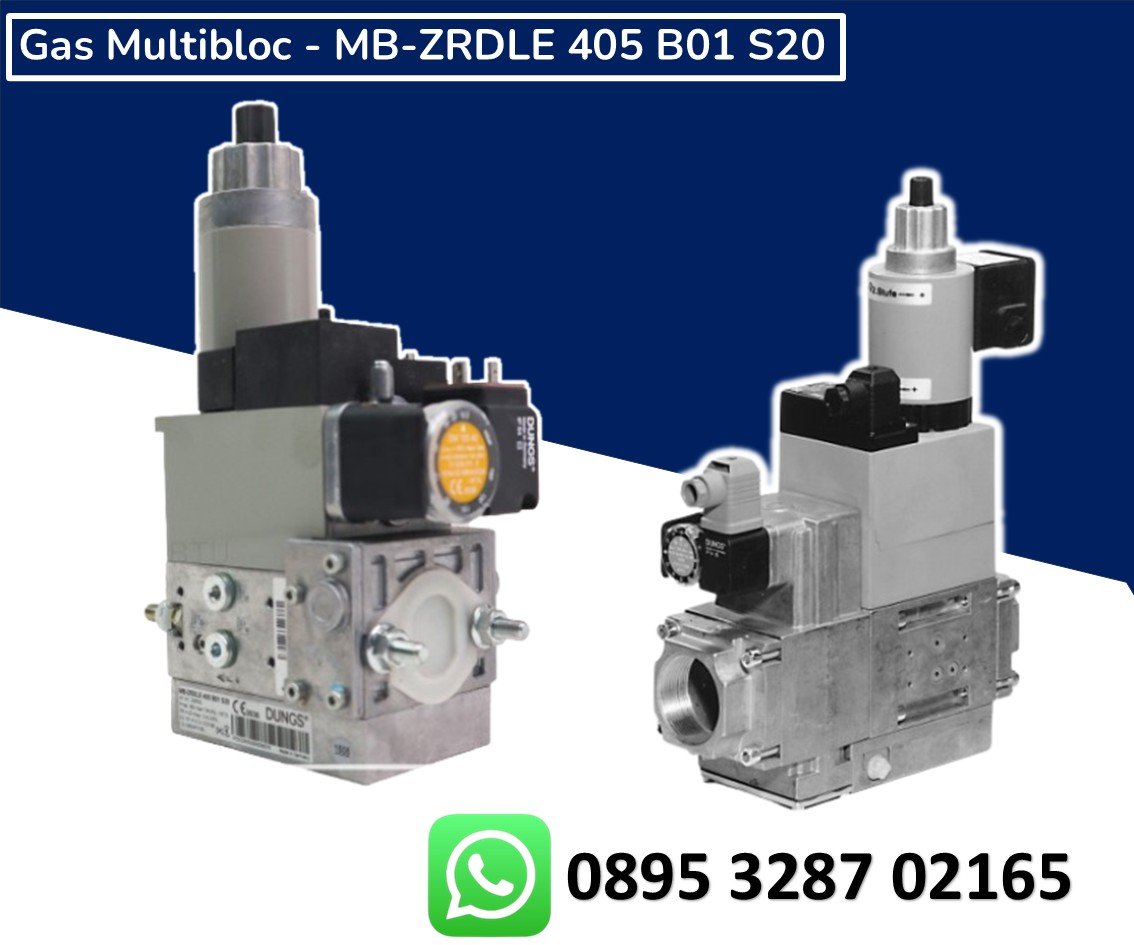

GAS MULTIBLOC DUNGS MB-ZRDLE 405 B01 S20-SELENOID GAS BURNER
GAS MULTIBLOC DUNGS MB-ZRDLE 405 B01 S20-SELENOID GAS BURNER
-
GAS MULTIBLOC DUNGS MB-ZRDLE 405 B01 S20-SELENOID GAS BURNER
Gas Multiblok adalah katup gas (umumnya dikenal juga sebagai katup kontrol saluran masuk atau katup kombinasi) adalah perangkat keselamatan yang diwajibkan secara hukum yang digunakan pada sistem silinder tanpa ventilasi yang mengendalikan tekanan utama dingin yang disalurkan ke silinder dan juga menghilangkan tekanan berlebih melalui katup pelepas tekanan.
Sistem modular memungkinkan solusi individual dengan menggunakan keran gas pengapian eksternal yang terhubung dengan katup yang dikontrol secara terpisah dengan menambahkan sistem pembuktian katup, sakelar tekanan mini/maksimum, pembatas tekanan, sakelar batas, dan pembatas langkah penutupan pada katup V2, serta pemblokiran regulator untuk aplikasi gas cair.
Aplikasi
Sistem modular memungkinkan solusi individual dalam rekayasa regulator dan keamanan gas. Cocok untuk gas golongan 1, 2, 3 dan media gas netral lainnya.Persetujuan
Sertifikat uji tipe UE sesuai:
• Peraturan Peralatan Gas UE
• Petunjuk Peralatan Tekanan UE
Persetujuan di negara-negara konsumen gas penting lainnyaDeskripsi teknis
DUNGS GasMultiBloc® mengintegrasikan filter, regulator, katup, dan sakelar tekanan dalam satu fitting yang ringkas.
- – Perangkap kotoran: Saringan jaring halus
- – Satu regulator dan dua katup utama: B01
- – Satu katup satu tahap dan satu katup dua tahap
- – Satu katup buka cepat, satu katup buka lambat atau cepat
- – Katup solenoid hingga 360 mbar (36 kPa) sesuai DIN EN 161 Kelas A Grup 2
- – Pengaturan tekanan keluaran yang sensitif oleh regulator proporsional sesuai DIN EN 88 Kelas A Grup 2
- – Laju aliran tinggi dengan penurunan tekanan rendah
- – Derajat interferensi penggerak solenoid DC N
- – Pembatas volume utama dan pembatas volume parsial pada katup V2
- – Penundaan pembukaan hidraulik
- – Sambungan flensa dengan ulir pipa sesuai ISO 7/1
- – Pemasangan mudah, ringkas, dan ringan
SPESIFIKASI GAS MULTIBLOC DUNGS MB-ZRDLE 405 B01 S20
- Diameter nominal Flensa dengan ulir pipa sesuai ISO 7/1 (DIN 2999) :
- MB-ZR…405/407 B01 Rp 1/2, 3/4 and their combinations
- Tekanan operasi maks. : 360 mbar (36 kPa)
- Rentang tekanan keluaran :
- MB-… S20/S22 pa: 4 mbar (0.4 kPa) to 20 mbar (2 kPa)
- MB-… S50/S52 pa: 4 mbar (0.4 kPa) to 50 mbar (5 kPa)
- Media : Gas dari keluarga 1, 2, 3 dan media gas netral lainnya
- Suhu sekitar : -15 °C hingga +70 °C (Jangan operasikan MB-D di bawah 0 °C dalam sistem gas cair. Hanya cocok untuk gas cair, hidrokarbon cair merusak bahan penyegel.)
- Perangkap kotoran : Saringan halus. Penggantian hanya dapat dilakukan dengan melepas fitting.
- Sakelar tekanan : Tipe GW…A5, ÜB…A2 / NB…A2 sesuai DIN EN 1854 dapat dilampirkan. Untuk informasi lebih lanjut, lihat Lembar Data 5.02 dan 5.07 “Sakelar Tekanan untuk Aktuator Ganda DUNGS”
- Regulator tekanan : Pengatur tekanan dikompensasi untuk tekanan sisa, segel antibocor saat dimatikan melalui katup V1 sesuai DIN EN 88 Kelas A. Pegas titik setel terpasang permanen (pergantian pegas tidak dimungkinkan). Saluran ventilasi di atas atap tidak diperlukan. Keran pulsa internal disediakan.
- Katup solenoid V1 : Katup sesuai DIN EN 161 Kelas A Grup 2, penutupan cepat, pembukaan cepat
- Katup solenoid V2 : Katup sesuai DIN EN 161 Kelas A Grup 2, penutupan cepat
- Desain katup V2 Pembatas volume parsial Pembatas volume utama
MB-ZRD bukaan cepat dengan
MB-ZRDLE bukaan lambat dengan
MB-ZRLE bukaan lambat dengan - Pengukuran/Sambungan gas pengapian : Untuk G 1/8 sesuai DIN ISO 228, lihat Keran tekanan pada halaman 4
- Monitor tekanan burner pBr : Koneksi hilir katup V2, sakelar tekanan A2 dapat dipasang pada adaptor secara lateral
- Tegangan/Frekuensi : 50-60 Hz 220-230 V AC -15 % +10 %
- Sambungan listrik : Sambungan steker sesuai DIN EN 175301-803 untuk katup dan sakelar tekanan
- Peringkat / Konsumsi daya : Lihat halaman 4
- Durasi penyalaan : 100%
- Tingkat perlindungan : IP 54 sesuai IEC 529 (EN 60529)
- Interferensi radio : Tingkat interferensi N
- Material komponen konveyor gas : Casing Diafragma, seal berbahan dasar NBR, Silopren (karet silikon)
- Posisi pemasangan : Solenoid tegak lurus atau terletak mendatar serta posisi antara.
- Kontak sinyal posisi tertutup : Kontak sinyal posisi tertutup, tipe K01/1 (diuji DIN), dapat dipasang pada V2
KATALOG : MB-ZRD(LE) 405 – 412 B01
Jika Tertarik dengan Produk kami dapat menghubungi kami
PT. INDIRA MITRA BOILER
Gudang : Blk. D19 Jl. Utama Raya Perum Permata Sepatan No.21, Pisangan Jaya, Kec. Sepatan, Kabupaten Tangerang, Banten 15520
Office : Emerald Residence Sepatan Ruko 8i, RT.026/RW.005, Kosambi, Kec. Sukadiri, Kabupaten Tangerang, Banten 15530
Whatsapp : 0895 3287 02165
Mobile : 0821 1185 1623
Tlp : 021 5011 0567
Email : wahyuspi46@gmail.com
Referensi : http://jualboiler.com -
