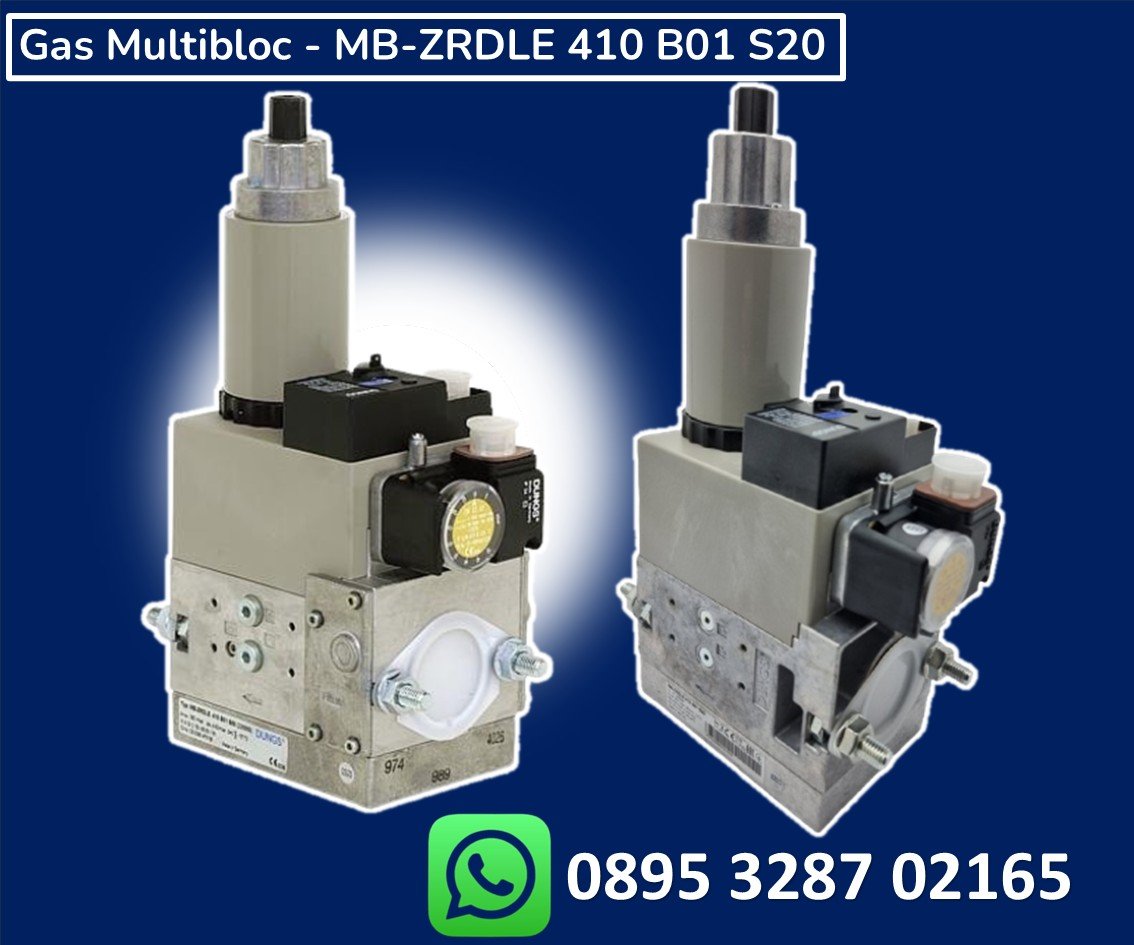

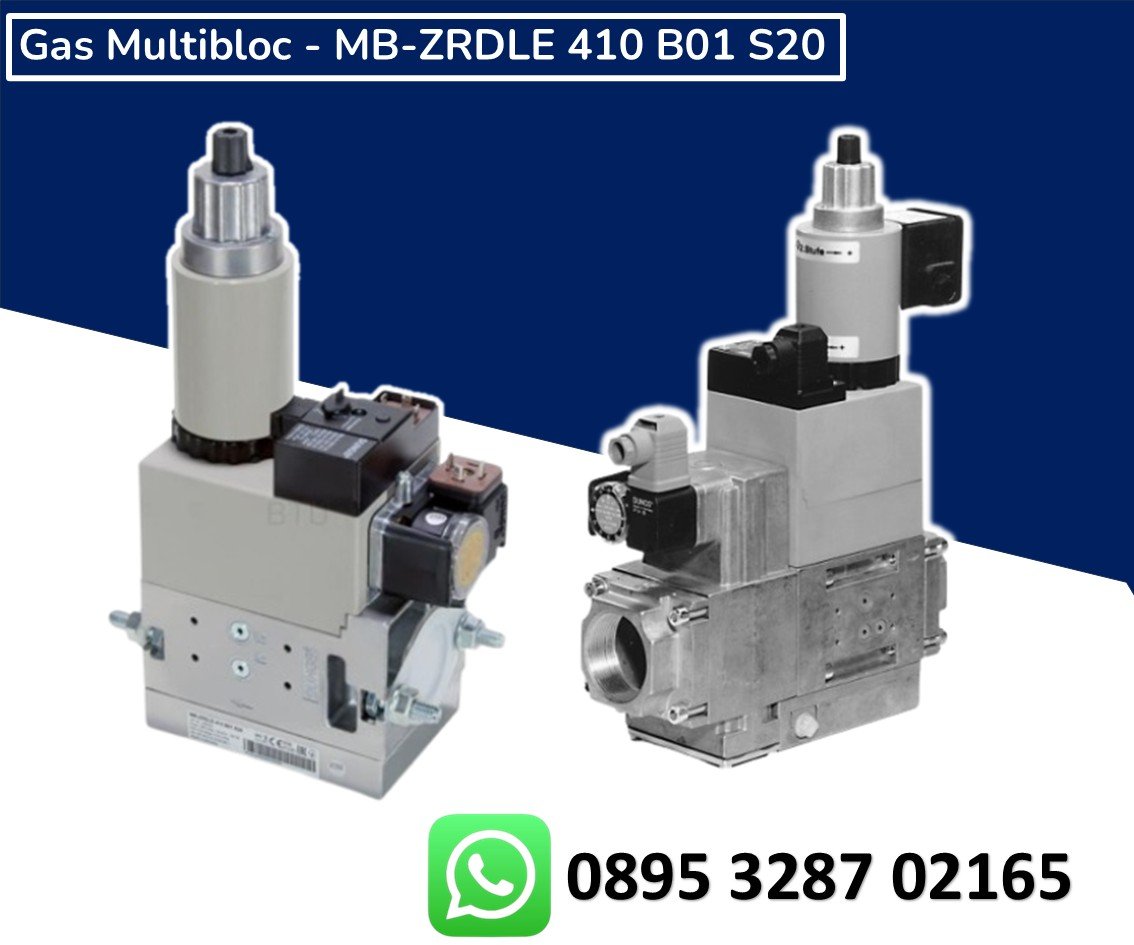

Gas Multibloc DUNGS MB-ZRDLE 410 B01 S20-SELENOID GAS BURNER
Gas Multibloc DUNGS MB-ZRDLE 410 B01 S20-SELENOID GAS BURNER
Gas Multibloc DUNGS MB-ZRDLE 410 B01 S20-SELENOID GAS BURNER Gas Multiblok adalah katup gas (umumnya dikenal juga sebagai katup kontrol saluran masuk atau katup kombinasi) adalah perangkat keselamatan yang diwajibkan secara hukum yang digunakan pada sistem silinder tanpa ventilasi yang mengendalikan tekanan utama dingin yang disalurkan ke silinder dan juga menghilangkan tekanan berlebih melalui katup pelepas tekanan.
-
Jual Gas Multibloc DUNGS MB-ZRDLE 410 B01 S20-SELENOID GAS BURNER
Gas Multiblok adalah katup gas (umumnya dikenal juga sebagai katup kontrol saluran masuk atau katup kombinasi) adalah perangkat keselamatan yang diwajibkan secara hukum yang digunakan pada sistem silinder tanpa ventilasi yang mengendalikan tekanan utama dingin yang disalurkan ke silinder dan juga menghilangkan tekanan berlebih melalui katup pelepas tekanan.
Sistem modular memungkinkan solusi individual dengan menggunakan keran gas pengapian eksternal yang terhubung dengan katup yang dikontrol secara terpisah dengan menambahkan sistem pembuktian katup, sakelar tekanan mini/maksimum, pembatas tekanan, sakelar batas, dan pembatas langkah penutupan pada katup V2, serta pemblokiran regulator untuk aplikasi gas cair.
Aplikasi
Sistem modular memungkinkan solusi individual dalam rekayasa regulator dan keamanan gas. Cocok untuk gas golongan 1, 2, 3 dan media gas netral lainnya.Persetujuan
Sertifikat uji tipe UE sesuai:
• Peraturan Peralatan Gas UE
• Petunjuk Peralatan Tekanan UE
Persetujuan di negara-negara konsumen gas penting lainnyaDeskripsi teknis
DUNGS GasMultiBloc® mengintegrasikan filter, regulator, katup, dan sakelar tekanan dalam satu fitting yang ringkas.
- – Perangkap kotoran: Saringan jaring halus
- – Satu regulator dan dua katup utama: B01
- – Satu katup satu tahap dan satu katup dua tahap
- – Satu katup buka cepat, satu katup buka lambat atau cepat
- – Katup solenoid hingga 360 mbar (36 kPa) sesuai DIN EN 161 Kelas A Grup 2
- – Pengaturan tekanan keluaran yang sensitif oleh regulator proporsional sesuai DIN EN 88 Kelas A Grup 2
- – Laju aliran tinggi dengan penurunan tekanan rendah
- – Derajat interferensi penggerak solenoid DC N
- – Pembatas volume utama dan pembatas volume parsial pada katup V2
- – Penundaan pembukaan hidraulik
- – Sambungan flensa dengan ulir pipa sesuai ISO 7/1
- – Pemasangan mudah, ringkas, dan ringan
SPESIFIKASI Gas Multibloc DUNGS MB-ZRDLE 410 B01 S20
Spesifikasi Teknis
Parameter Spesifikasi Sambungan dan Tekanan Diameter nominal / sambungan Flensa dengan ulir pipa sesuai ISO 7/1 (DIN 2999): MB-ZR…410/412 B01 Rp 3/4, 1, 1 1/4 dan kombinasinya Tekanan operasi maksimum 360 mbar (36 kPa) Rentang tekanan keluaran MB-… S20/S22 (pa) 4–20 mbar (0,4–2 kPa) Rentang tekanan keluaran MB-… S50/S52 (pa) 4–50 mbar (0,4–5 kPa) Media dan Kondisi Lingkungan Media Gas dari keluarga 1, 2, 3 dan media gas netral lainnya Suhu sekitar −15 °C hingga +70 °C Catatan penggunaan gas cair Jangan operasikan MB-D di bawah 0 °C dalam sistem gas cair. Hanya cocok untuk gas cair dalam bentuk gas; hidrokarbon cair dapat merusak bahan penyegel. Sistem Filtrasi dan Pengaturan Tekanan Perangkap kotoran Saringan halus. Penggantian hanya dapat dilakukan dengan melepas fitting. Sakelar tekanan Tipe GW…A5, ÜB…A2 / NB…A2 sesuai DIN EN 1854 dapat dilampirkan. Untuk informasi lebih lanjut, lihat Lembar Data 5.02 dan 5.07 “Sakelar Tekanan untuk Aktuator Ganda DUNGS”. Regulator tekanan Pengatur tekanan dikompensasi untuk tekanan sisa, segel antibocor saat dimatikan melalui katup V1 sesuai DIN EN 88 Kelas A. Pegas titik setel terpasang permanen dan tidak dapat diganti. Saluran ventilasi di atas atap tidak diperlukan. Keran pulsa internal disediakan. Katup Solenoid Katup solenoid V1 Sesuai DIN EN 161 Kelas A Grup 2, penutupan cepat dan pembukaan cepat Katup solenoid V2 Sesuai DIN EN 161 Kelas A Grup 2, penutupan cepat Desain katup V2 MB-ZRD: bukaan cepat dengan pembatas volume parsial dan pembatas volume utama
MB-ZRDLE: bukaan lambat dengan pembatas volume parsial dan pembatas volume utama
MB-ZRLE: bukaan lambat dengan pembatas volume parsial dan pembatas volume utamaSambungan Pengukuran dan Monitor Tekanan Pengukuran / sambungan gas pengapian G 1/8 sesuai DIN ISO 228; lihat keran tekanan pada halaman 4 Monitor tekanan burner pBr Koneksi hilir katup V2; sakelar tekanan A2 dapat dipasang secara lateral pada adaptor Kelistrikan Tegangan / frekuensi 220–230 V AC, 50–60 Hz, −15% / +10% Sambungan listrik Sambungan steker sesuai DIN EN 175301-803 untuk katup dan sakelar tekanan Peringkat / konsumsi daya Lihat halaman 4 Durasi penyalaan 100% Tingkat perlindungan IP54 sesuai IEC 529 (EN 60529) Interferensi radio Tingkat interferensi N Material dan Pemasangan Material komponen konveyor gas Pengecoran aluminium, segel berbahan dasar NBR, Silopren (karet silikon), baja, kuningan, aluminium Posisi pemasangan Solenoid tegak lurus, mendatar, serta posisi antara Kontak sinyal posisi tertutup Tipe K01/1 (diuji DIN), dapat dipasang pada V2 KATALOG : MB-ZRD(LE) 405 – 412 B01
