Katup solenoid pengaman satu tahap MVDLE5…/5 , pengaman DUNGS MVDLE/5 adalah katup penutup otomatis satu tahap sesuai EN 161 untuk kompor gas dan peralatan gas.

• Maks. Tekanan operasi hingga 500 mbar (50 kPa)
• biasanya tertutup
• MVDLE: pembukaan lambat dengan langkah cepat yang dapat disesuaikan untuk volume gas awal
• Volume utama dapat disesuaikan (MVD/MVDLE)
• Solenoid DC, pengkabelan penyearah dengan peredam interferensi radio di kotak terminal
  dengan kelenjar kabel M 20 atau steker peralatan
• Kontak sinyal posisi tertutup yang dapat dipasang untuk memantau posisi tertutup katup (…/5)
• Ulir pipa sesuai ISO 7/1
• Sambungan flensa sesuai DIN EN 1092-1
• Fungsi andal, kokoh, dan bebas perawatan
• Sesuai permintaan, desain tanpa logam non-ferrous

Aplikasi
Katup solenoid digunakan untuk mengamankan, membatasi, mematikan, dan melepaskan pasokan gas ke kompor gas dan peralatan gas.

Katup solenoid pengaman DUNGS MV…
cocok untuk gas keluarga 1, 2, 3 dan
media gas netral lainnya.

Persetujuan
Sertifikat pengujian tipe UE sesuai dengan:
• Peraturan Peralatan Gas UE
• Arahan Peralatan Tekanan UE
Persetujuan di negara-negara konsumen gas penting lainnya.
Desain khusus untuk pasar Amerika Utara dengan registrasi UL, FM, dan CSA.

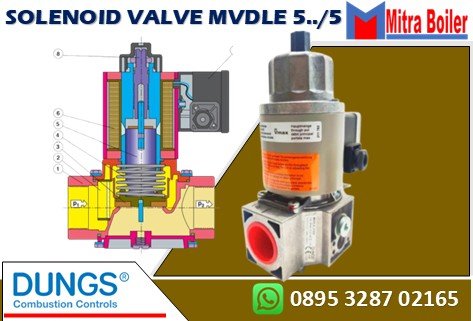

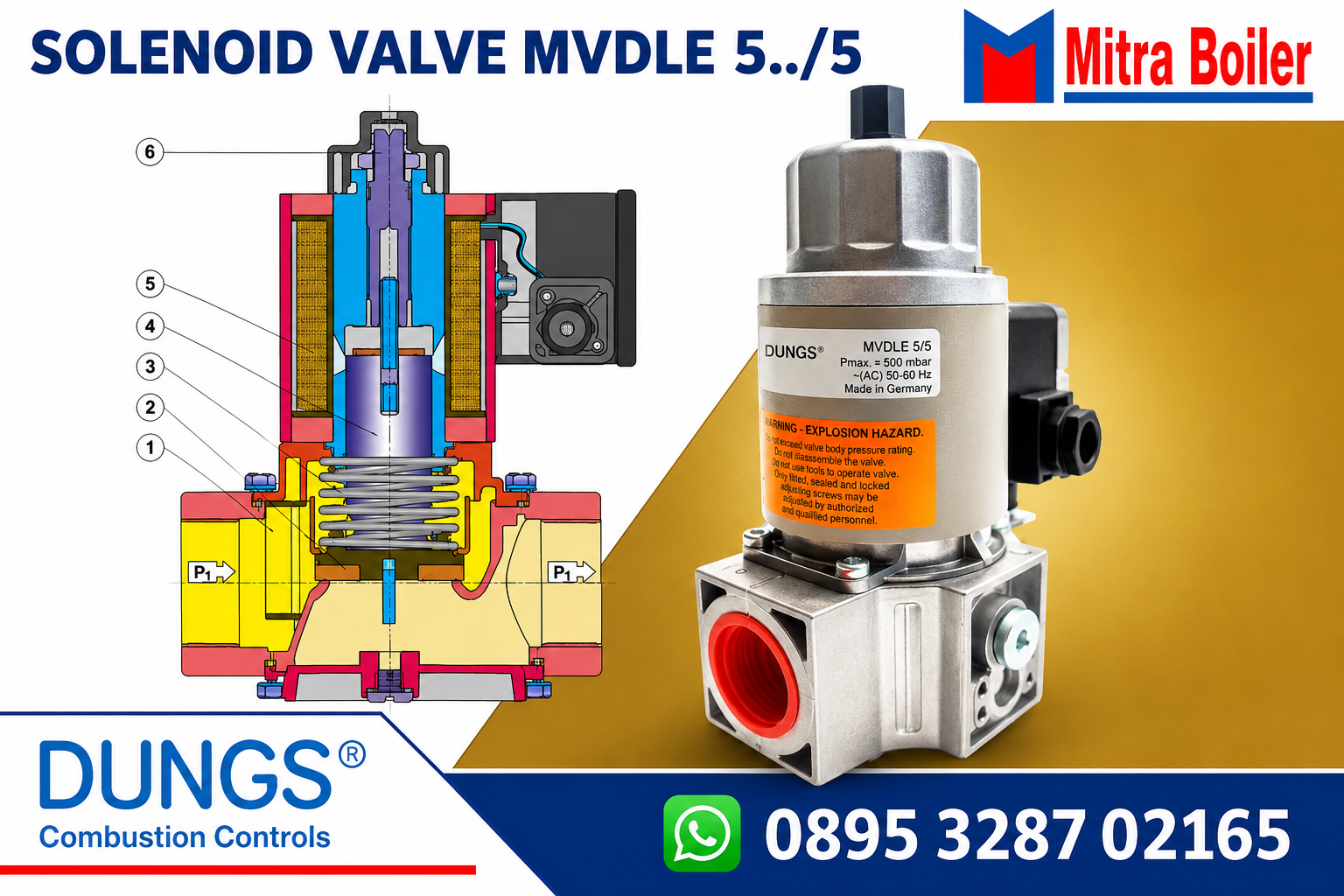

Katup solenoid satu tahap MVDLE/5, normalnya saat tertutup, pembukaan lambat, penutupan cepat. Pengaturan waktu pembukaan dengan rentang langkah cepat. Pengaturan volume utama.

SPESIFIKASI GAS SOLENOID VALVE DUNGS – MVDLE 5../5

• Diameter Nominal: 10, 15, 20, 25, 40, 50
• Ulir Pipa (ISO 7/1, Rp): 3/8, 1/2, 3/4, 1, 1 1/2, 2
• Flensa: Sambungan flensa (PN 16) sesuai DIN EN 1092-1 (DN 40-50)
• Tekanan Kerja Maksimum: Sampai dengan 500 mbar (50 kPa)
• Katup Solenoid: Katup sesuai EN 161, Kelas A, Grup 2, mode satu tahap
• Waktu Menutup: < 1 detik
• Waktu Membuka: < 1 detik untuk MVDLE sekitar 20 detik pada suhu ruang 20 °C tanpa fungsi fast stroke
• Fast Stroke (Langkah Cepat): Dapat disesuaikan
• Penyetelan Volume Utama: Dapat disetel manual pada MVD dan MVDLE
• Bahan Komponen Aliran Gas: Rumah/bodi dari aluminium, baja, kuningan. Segel berbasis NBR.
• Tegangan / Frekuensi: ~ (AC) 110 V dan 230 V (+10% -15%); 50-60 Hz atau = (DC) 24 V (±20%)
• Peringkat / Konsumsi Daya: Lihat pada ringkasan tipe (type overview)
• Durasi Aktif (Switch-on): 100%
• Tingkat Perlindungan: IP 54, atau IP 65 berdasarkan permintaan
• Sambungan Listrik: Kelen kabel M20 dan terminal sambungan dorong (push-in), colokan perangkat sesuai DIN EN 175301-803
• Frekuensi Peralihan (Switching Rate): MVD/5 maks. 1000/jam, MVDLE/5 maks. 100/jam
• Sambungan Gas Pengukur/Pemantik: G 1/4 ISO 118 pada kedua sisi bagian saluran masuk, tambahan G 3/4 dengan DN 40 hingga DN 50 (flensa)
• Penyaring Kotoran: Terpasang saringan (sieve), lebar lubang jaring 1 mm
• Suhu Lingkungan: -15 °C hingga +60 °C
• Posisi Pemasangan: Solenoid dari posisi vertikal tegak hingga horizontal mendatar
• Kontak Sinyal Posisi Tertutup: MVD/5, MVDLE/5: Tipe K01/1, teruji DIN, dapat dipasang pada Rp 3/8-2, DN 40-DN 50
• Sistem Pembuktian Katup (Valve Proving System): Tipe VPS 504, dapat dipasang dengan adaptor hingga DN 50
• Aksesori & Kode:
  • Kontak sinyal posisi tertutup K01, soket kabel untuk colokan peralatan: 211 202
  • Colokan peralatan untuk soket saluran, DIN 175301-803: 215 699
