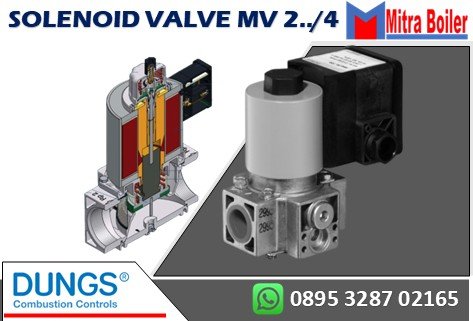

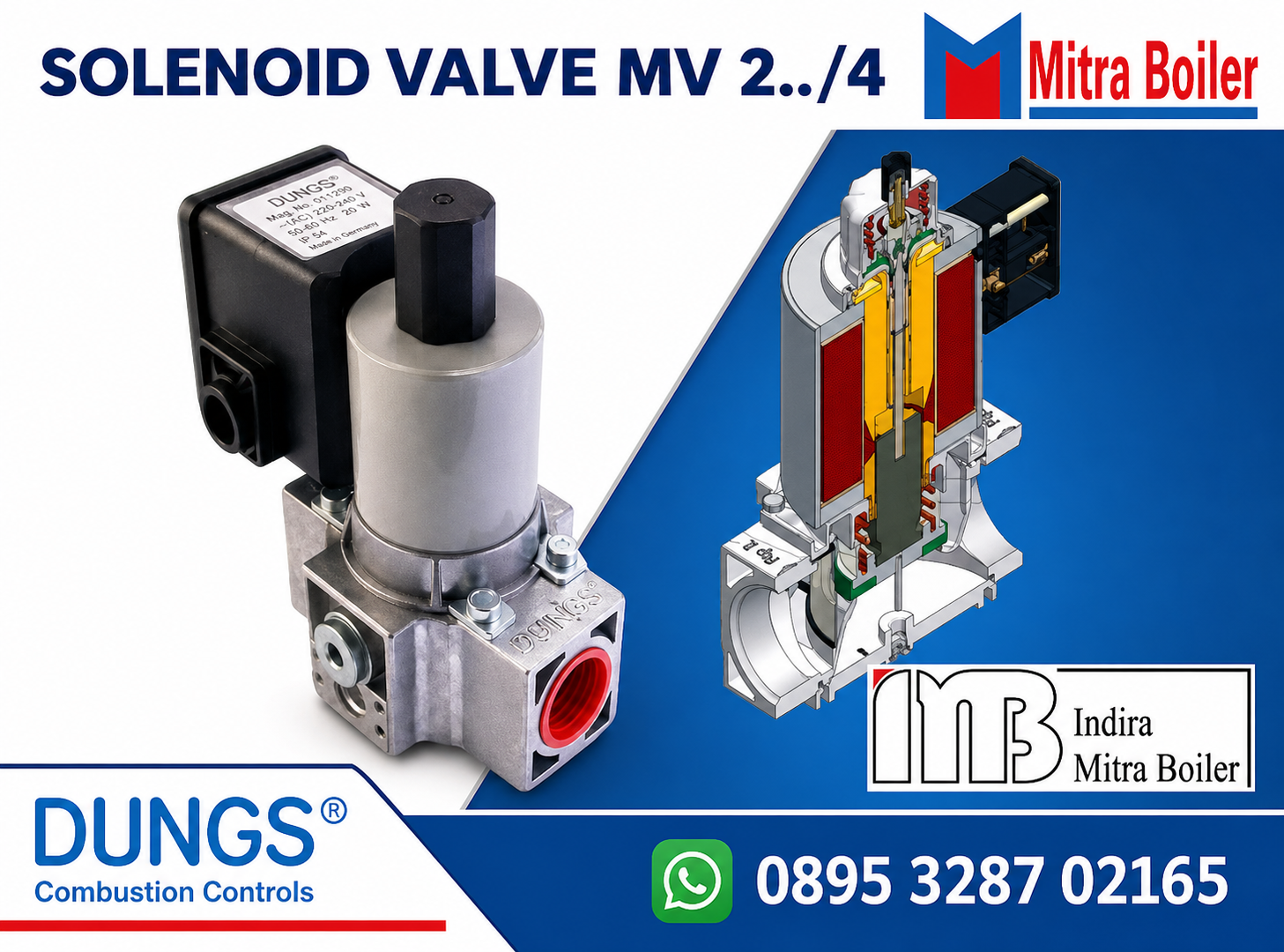

SOLENOID VALVE DUNGS – MV205, MV207, MV210, MV215, MV220/4

SOLENOID VALVE DUNGS – MV205, MV207, MV210, MV215, MV220/4

Solenoid Valve/ Katup solenoid pengaman DUNGS MV/4 adalah katup penutup otomatis satu tahap sesuai EN 161 untuk kompor gas dan peralatan gas.

• Maks. Tekanan operasi hingga 200, 360 atau 500 mbar (20, 36 atau 50 kPa)
• biasanya tertutup
• MV : pembukaan cepat
• Solenoid DC, pengkabelan penyearah dengan peredam interferensi radio di kotak terminal
  dengan sambungan sekrup PG
• Kontak sinyal posisi tertutup yang dapat dipasang untuk memantau posisi tertutup katup (…/5)
• Ulir pipa sesuai ISO 7/1
• Sambungan flensa sesuai DIN 2633, ISO 7005
• Fungsi andal, kokoh, dan bebas perawatan
• Sesuai permintaan, desain tanpa logam non-ferrous

APLIKASI SOLENOID VALVE DUNGS – MV

JUAL SINGLE STAGE SAEFTY SOLENOID VALVE GAS MV 2.. 4

Katup solenoid digunakan untuk mengamankan, membatasi, mematikan, dan melepaskan pasokan gas ke pembakar gas dan peralatan gas. MV/4 Rentang aplikasi: untuk kapasitas pemutusan besar, misalnya pembakaran berdenyut. Katup solenoid pengaman DUNGS MV… cocok untuk gas keluarga 1, 2, 3 dan media gas netral lainnya.

Persetujuan

• Persetujuan uji tipe EC sesuai dengan Petunjuk Peralatan Gas EC : MV… CE-0085 AO3219
• Persetujuan uji tipe EC sesuai dengan Petunjuk Peralatan Tekanan EC: MV… CE0036
• Persetujuan di negara-negara konsumen gas penting lainnya.
• Desain khusus untuk pasar Amerika Utara dengan registrasi UL, FM dan CSA.

Katup solenoid satu tahap MV/4, normal saat tertutup, pembukaan cepat, penutupan cepat.

SPESIFIKASI SOLENOID VALVE DUNGS – MV

• • Diameter Nominal (DN): 10, 15, 20, 25, 40, 50, 65, 80, 100, 125, 150, 200
  • Ulir Pipa (ISO 7/1, Rp): 3/8, 1/2, 3/4, 1, 1 1/2, 2, 2 1/2
  • Flensa: Koneksi flensa sesuai standar DIN EN 1092-1

• • Tekanan Operasi Maks.: Hingga 200 mbar (20 kPa), 360 mbar (36 kPa), atau 500 mbar (50 kPa) — lihat ikhtisar tipe.
  • Waktu Menutup: < 1 detik
  • Waktu Membuka: < 1 detik (untuk tipe MVDLE sekitar 20 detik pada suhu ruang 20 °C, tanpa langkah cepat/fast stroke).
  • Langkah Cepat (Fast Stroke): Dapat disesuaikan.
  • Penyesuaian Volume Utama: Dapat disetel secara manual pada tipe MVD dan MVDLE.
  • Laju Peralihan (Switching Rate):
    • • MV/4, MVD…/5: Maks. 1000 per jam.
      • MVDLE…/5: Maks. 100 per jam.
      • Tipe besar (MVD 2125/5 s.d. MV 2200): Maks. 20 per jam.

• • Tegangan / Frekuensi: 230 V AC (+10% s.d. -15%); 50-60 Hz (Tegangan lain tersedia berdasarkan permintaan).
  • Solenoid 60E, 61E: 24-28 V DC.
  • Durasi Pengaktifan (Switch-on duration): 100% (Kontinu).
  • Derajat Perlindungan: IP 54 (IP 65 berdasarkan permintaan).
  • Koneksi Listrik: Terminal sekrup melalui gland kabel PG 11. Koneksi steker (DIN EN 175 301-803) dapat dipasang menyusul.

• • Bahan Bagian Pengalir Gas: Housing (Aluminium, Baja, Kuningan); Seal (Berbasis NBR).
  • Suhu Sekitar: -15 °C hingga +60 °C.
  • Posisi Pemasangan: Solenoid dari posisi tegak vertikal hingga mendatar horizontal.
  • Penyaring Kotoran: Ayakan terpasang, lebar mesh (lubang) 1 mm.

• Koneksi Gas Pengukuran/Pengapian: G 1/4 ISO 118 pada kedua sisi bagian input.
• Kontak Sinyal Posisi Tertutup: Tipe K01/1, teruji DIN, dapat dipasang pada DN 10 – DN 150.
• Sistem Pengujian Katup: Tipe VDK 200 A S02 atau VPS 504.
• Aksesori: Kontak sinyal K01 (211 202) dan Steker peralatan (215 733).
