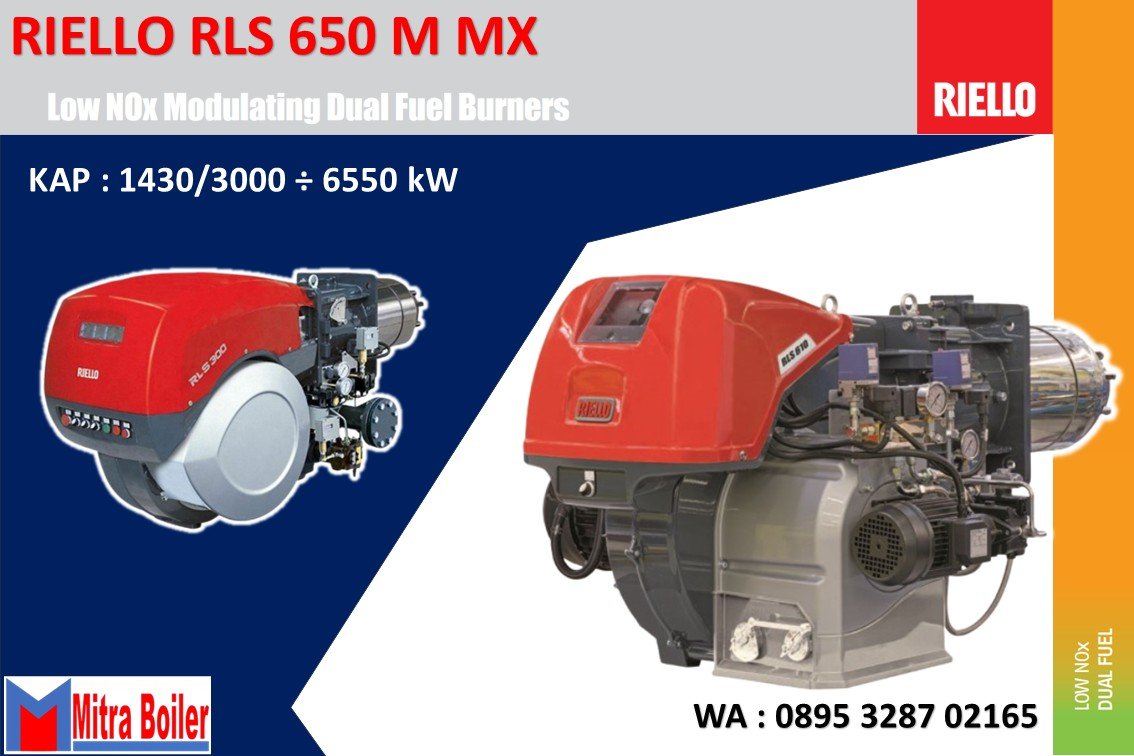

JUAL BURNER RIELLO DUAL FUEL RLS 650/M MX LOW NOX

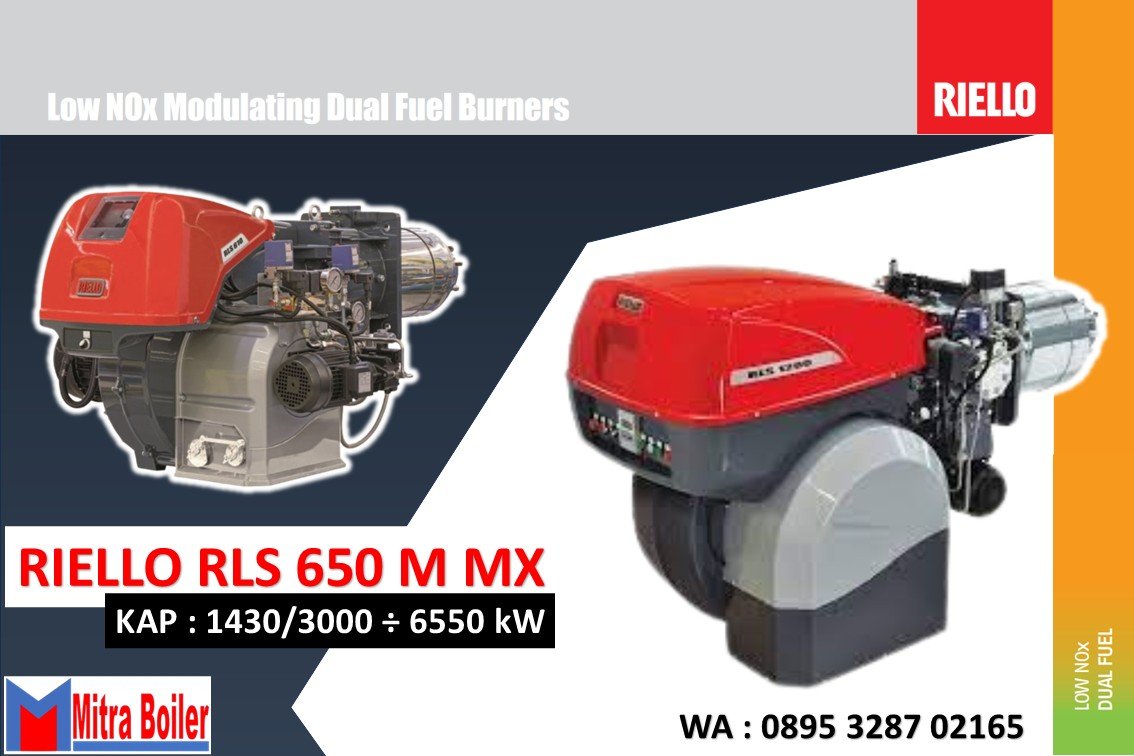

JUAL BURNER RIELLO DUAL FUEL RLS 650/M MX LOW NOX MODULATING

JUAL BURNER RIELLO DUAL FUEL RLS 650/M MX LOW NOX MODULATING

Burner RLS 650/M MX dicirikan oleh struktur monoblok modular yang berarti semua komponen yang diperlukan dapat digabungkan dalam satu unit sehingga memudahkan, mempercepat, dan yang terpenting, lebih fleksibel dalam pemasangan. Seri ini mencakup rentang daya dari 1120 hingga 11500 kW, dan telah dirancang untuk digunakan pada boiler air panas, boiler air panas berlebih, serta boiler uap.

Pengoperasiannya dapat berupa “progresif dua tahap” atau “modulasi”, untuk kedua jenis bahan bakar, minyak ringan, dan gas, dengan pemasangan regulator logika PID. Perangkat pengatur cam mekanis memungkinkan untuk mencapai rasio modulasi yang tinggi pada semua rentang laju pembakaran. Oleh karena itu, burner dapat memasok daya yang dibutuhkan secara presisi, menjamin tingkat efisiensi sistem yang tinggi dan pengaturan stabilitas, sehingga menghasilkan pengurangan konsumsi bahan bakar dan biaya operasional.

Kepala pembakaran menjamin pengurangan emisi polusi (NOx < 80 mg/kWh pada operasi gas). Desain eksklusif menjamin emisi suara rendah, konsumsi listrik rendah, serta kemudahan penggunaan dan perawatan.

TEKNIKAL DATA

Model RLS 650/M MX

• Model RLS 650/M MX
• Tipe 1301 T
• Output (1) Min – Maks : 1120/2500 – 5050 kW
• Pengiriman (1) : 95/211 – 425 kg/jam
• Bahan Bakar : Minyak Gas dan Campuran minyak gas dan biofuel (FAME sesuai dengan EN
  14214) hingga 10%
• Nilai kalor bersih minyak tanah :
  • 11,97 kWh/kg
  • Mkal/kg : 10,3 (10.300 kkal/kg)
  • densitas : 0,77 – 0,83 kg/dm3
  • viskositas pada 20 °C : 6 (1,5 °BT – 6 cSt) mm2/dtk maks
• Nilai kalor bersih minyak gas :
  • 11,86 kWh/kg
  • Mkal/kg : 10,2 (10.200 kkal/kg)
  • densitas : 0,82 – 0,85 kg/dm3
  • viskositas pada 20 °C : mm2/s maks : 6 (1,5 °BT – 6 cSt)
• Gas alam G20 (metana) – G21 – G22 – G23 – G25 , – GPL: G31 – PCI 26 kWh/Nm3
• Tekanan gas pada penyaluran maksimum (2) – Gas: G20/G25 mbar 58/86.5
• Operasi :
  • – Kontinu/Terputus-putus (min. 1 penghentian dalam 24 jam)
  • – Dua tahap progresif atau modulasi dengan kit (lihat aksesori)
• Pengiriman Pompa (pada 16,5 bar) : 560 kg/jam
  • Kisaran tekanan : 6 – 30 bar
  • suhu bahan bakar :  140 °C maks
• Nozel nomor 1
• Aplikasi standar Boiler: air, uap, diatermik oli
• Suhu ruangan °C 0 – 50
• Suhu udara pembakaran °C maks. 60
• Tingkat kebisingan (3) Tekanan suara : 80.1
• Daya suara dB(A) : 104.3
• Berat kg 320
• Daya listrik 3N ~ 400V 50 Hz
• Motor kipas IE3 rpm : 2950
  • V : 400/690
  • kW : 18.5
  • A : 35.7 – 20.6
• RPM motor pompa : 2870
  • V : 220-240/380-415
  • kW : 1,5
  • A : 5,9/3,4
• Trafo pengapian
  • V1 – V2 : 230 V – 2 x 5 kV
  • I1 – I2 : 1 A – 20 mA
• Konsumsi daya listrik:
• Minyak ringan kW maks. : 22.5
• Gas kW maks : 20.8
• Tingkat perlindungan: IP 54

DESKRIPSI BURNER RLS/M MX

DESKRIPSI BURNER RIELLO RLS 500/M MX

1.  Baut pengangkat mata
2.  Kipas
3.  Motor kipas
4.  Servomotor
5.  Titik uji tekanan gas
6.  Kepala pembakaran
7.  Pilot pengapian
8.  Cakram stabilitas api
9.  Papan panel listrik – penutup
10.  Engsel untuk membuka pembakar
11.  Saluran masuk udara ke kipas
12.  Manifold
13.  Layar insulasi termal untuk mengamankan pembakar ke boiler
14.  Flensa rangkaian gas
15.  Penutup
16.  Tuas untuk pergerakan kepala pembakaran
17.  Roda gigi untuk pergerakan peredam udara
18.  Sakelar tekanan udara (tipe operasi diferensial)
19.  Titik uji tekanan udara
20.  Sakelar tekanan gas maksimum dengan titik uji tekanan
21.  Fotosel UV
22.  Titik uji tekanan udara titik uji tekanan “+”
23.  Pompa
24. Motor pompa
25. Sakelar tekanan oli minimum
26. Sakelar tekanan oli maksimum
27. Pengukur tekanan untuk tekanan pada nosel yang kembali
28. Pengukur tekanan pengiriman nosel
29. Modulator oli
30. Pemasangan pengukur tekanan
31. Rangkaian gas pilot

DESKRIPSI DATA PANEL BOARD BURNER RIELLO RLS/M MX

DESKRIPSI DATA PANEL BOARD BURNER RIELLO RLS/M MX

1. Terminal strip for kits
2. Relay outlet – clean contacts
3. Ignition transformer
4.  Bracket for mounting the power regulator RWF
5. Stop push-button
6. Dial for off – automatic – manual
7. Power dial for increase – decrease of power
8.  Start enabled light
9. Motor thermal cutout tripped warning light
10. Signal light for burner failure and lock-out reset button
11. Control box
12. Star-powered/delta-powered starter
13.  Timer
14.  Air pressure switch
15.  Main supply terminal strip
16.  Entry for power cables and external leads
17.  Fuel selector and remote fuel selector enabling
18.  Auxiliary circuits fuse
19. Servomotor plug/socket
20. Plug-socket valve /Pump motor
21. Fan motor thermal cut-out
22. Pump motor contactor and thermal cut-out
23. Oil/gas selection relay
24. Plug-socket maximum gas pressure switch
25. Plug-socket flame sensor
