JUAL THERMAL OIL HEATER – TOH 2.000.000 KCAL/JAM

JUAL THERMAL OIL HEATER – TOH 2.000.000 KCAL/JAM

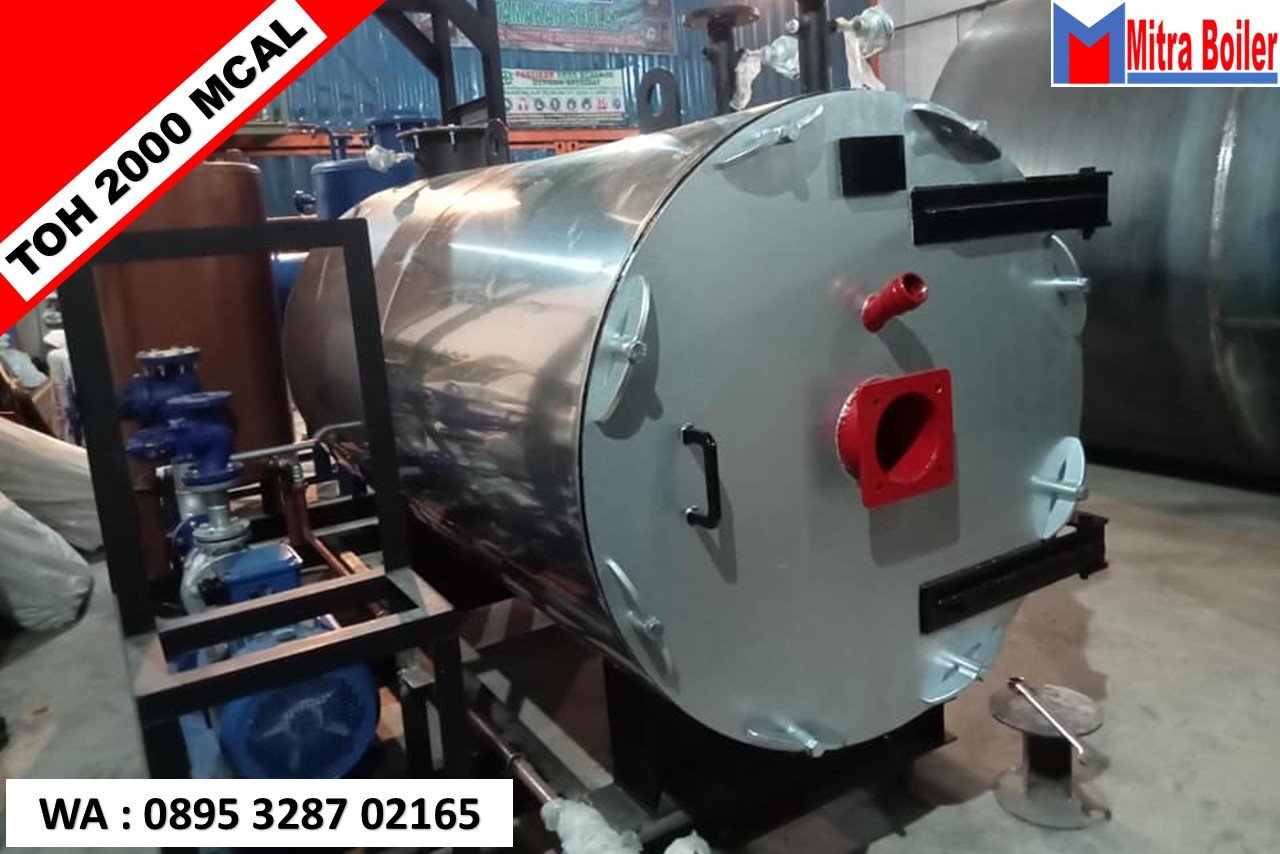

Thermal Oil Heater 2.000.000 Kcal/Boiler minyak termal 2000 Mcal Adalah Mesin Pemanas yang paling sering digunakan sebagai pengganti boiler uap dan air panas suhu tinggi, dengan minyak/Oli sebagai fluida penghantar panas. Secara umum, tingkat suhu yang lebih tinggi dicapai pada tekanan operasi yang rendah.

Dengan sistem minyak termal tanpa tekanan, suhu hingga 300°C dapat dicapai. 400°C dapat dicapai dengan sistem minyak termal bertekanan. Boiler minyak termal horizontal dipasok sebagai standar dengan pelat ujung berpendingin minyak. Hal ini menghasilkan ekonomi operasi yang lebih baik dan solusi bebas perawatan.

Thermal IMB dapat di Aplikasikan pada mesin sebagai berikut:

• Reaktor
• Pemanasan aspal/bitumen
• Pemanas Tangki penyimpanan CPO
• Pemanas Plastik & Karet

SPESIFIKASI THERMAL OIL HEATER – TOH 2.000.000 KCAL/JAM

• A 1. Thermal Oil Heater Cap. 2000 Mcal/h
  • Spesification /1 unit:
    • – Thermal Capacity 2.000.000 Kcal/h 1 Unit
    • – Pipe Coil heater Seamless SA 192 1 Lot
    • – Desain temperature 320 °C
    • – Test Pressure Coil 12 Barg
    • – Temperatur Inlet 200 °C
    • – ΔΤ between outlet and inlet temperature 32 °C
    • – Thermal oil inlet flange 150 DN
    • – Thermal oil outlet flange 150 DN
    • – Thermal Oil empty weight (Approx.) 10.000 Kg
    • – Consumption diesel oil ( load 85% ) 240 Ltr/h
    • – Circulation Pump Flow Rate 250 m3/h
    • – Pump Head (maksimal) 70 Mtr
    • – Power consumption 60 KW
    • – Insulation Clading Stainless 1 Lot
  • 1. Diprensial Pressure switch 2 Unit
  • 2. Box panel (schneider) 1 Unit
  • 3. Temperatur Control (Autonic) 3 Unit
• B Pump oil heater KSB –SYT (German) /equivalen 2 Unit
• C Burner Light Oil/ Solar ( RIELLO, FBR ) equivalen 1 Set
• D Expantion Tank Mild steel 6 mm (oil) c/w support 2000 Ltr
• E Collecting tank Mild steel 6 mm 2000 Ltr
• F Chimney Ø 485 t.6mm 9 Mtr
• G Globe Valve DN150 PN16 2 pcs
• H Strainer DN150PN16 2 pcs
• I Globe Valve DN 100 PN16 4 pcs
• J Globe Valve DN 40 PN16 2 pcs
• K Globe Valve DN 25 PN16 5 pcs
• L Gasket/seal SWG + Mur dan Baut 1 Lot
• M Safety Valve dn 25 1 pc
• N Pemipaan di area TOH ( Room Boiler ) 1 Lot
• O Isolasi Pipa ( Room Boiler ) 1 Lot

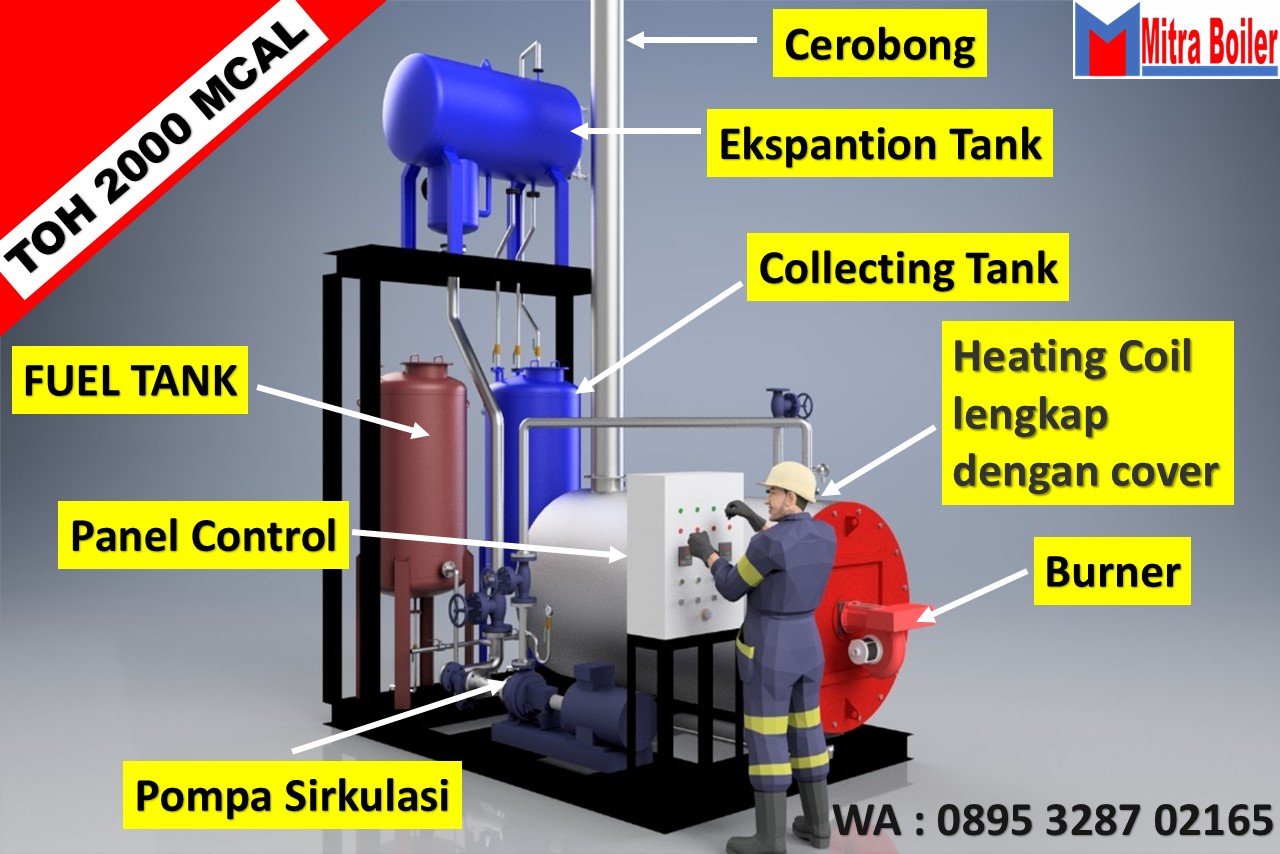

DESAIN THERMAL OIL HEATER – TOH 2.000.000 KCAL/JAM

1. BURNER Adalah alat pembakar yang mencampur bahan bakar (gas, cair, atau padat) dengan udara untuk menghasilkan nyala api dan energi panas secara efisien.
2. Heating Coil dan Cover Adalah sebagai komponen utama untuk memanaskan dan menjaga efisiensi transfer panas. Heating coil bertugas memanaskan oli di dalam pipa, sementara cover melindungi komponen bagian dalam, menahan panas agar tidak keluar, dan menjaga suhu operasional yang tinggi.
3. Collecting tank (tangki pengumpul) pada sistem thermal oil heater berfungsi sebagai wadah untuk menampung atau menampung oli termal, terutama saat terjadi luapan, pengurasan (drain), atau pemuaian volume oli karena suhu tinggi. Tangki ini memastikan oli tidak tercecer, menjaga keamanan sistem, dan menampung fluida sebelum diproses atau digunakan kembali.
4. Expansion tank pada sistem thermal oil heater berfungsi sebagai penampung pemuaian (ekspansi) oli saat panas dan penyimpan cadangan saat dingin, memastikan tekanan sistem stabil, serta membuang udara/uap dari oli. Tangki ini juga menjaga oli tetap cair, mencegah kavitasi pompa, dan seringkali didesain dengan suhu lebih rendah untuk mencegah oksidasi oli.
5. Cerobong (stack/chimney) pada thermal oil heater berfungsi utama untuk membuang gas hasil pembakaran (asap) sisa proses pemanasan keluar dari sistem ke atmosfer. Cerobong juga menciptakan draf alami atau menstabilkan aliran udara yang dibutuhkan untuk pembakaran bahan bakar di dalam ruang bakar.
6. Pompa sirkulasi thermal oil (circulating pump) berfungsi untuk mengalirkan atau mensirkulasikan oli pemanas (thermal fluid) secara terus-menerus dari unit pemanas (heater) ke mesin pengguna panas (user/konsumen) dan kembali lagi ke heater dalam sistem tertutup. Pompa ini memastikan perpindahan panas yang seragam dan efisien pada suhu tinggi (hingga ) tanpa tekanan uap tinggi.
7. Panel control thermal oil berfungsi sebagai pusat pengatur, pemantau, dan pengaman operasional mesin thermal oil heater secara otomatis. Komponen ini memastikan proses pemanasan berjalan presisi dan aman dengan mengontrol suhu, tekanan, serta nyala api pembakaran.
8. Fuel tank pada sistem thermal oil heater berfungsi sebagai penyimpanan bahan bakar (storage) untuk menyuplai burner agar dapat bekerja dalam jangka waktu lama secara kontinu.

PT. INDIRA MITRA BOILER
