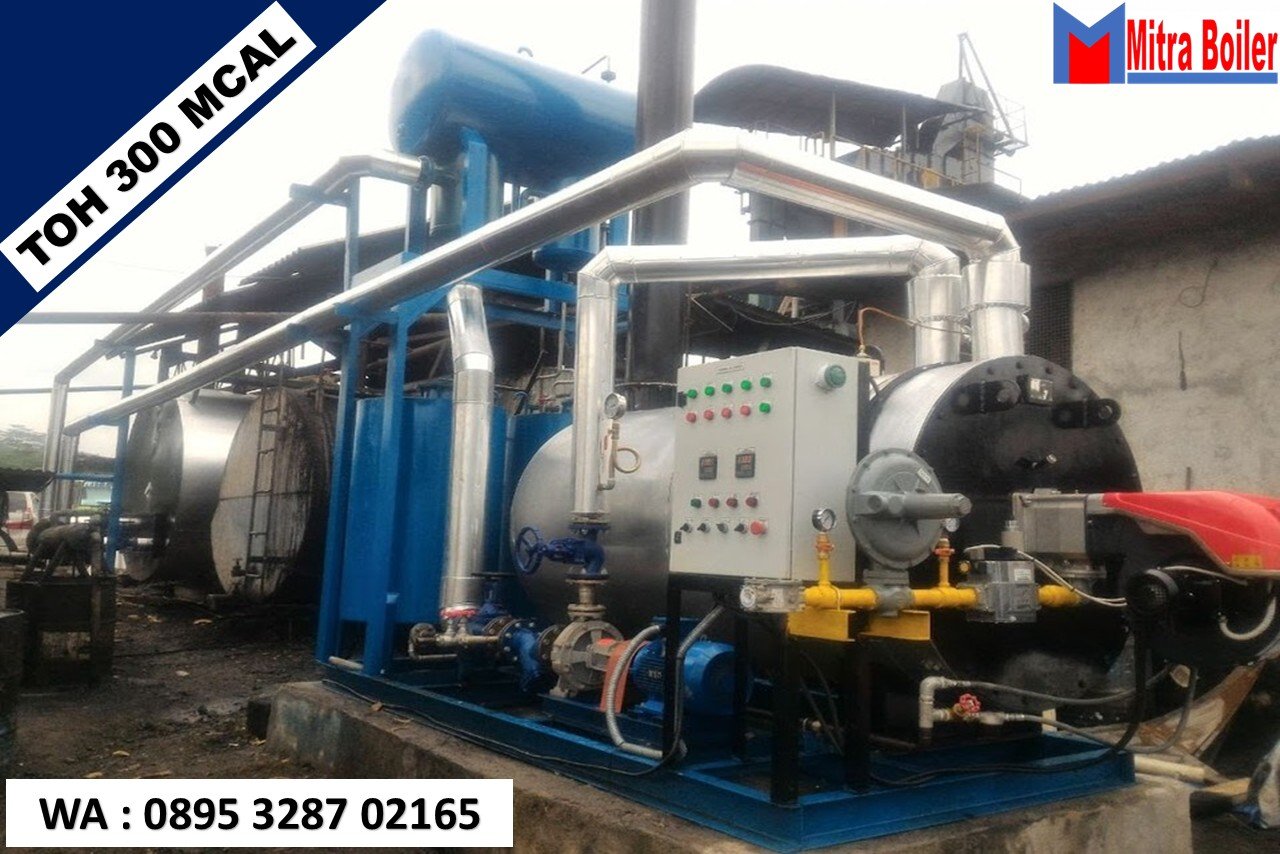

JUAL THERMAL OIL HEATER – TOH 300.000 KCAL/JAM

JUAL THERMAL OIL HEATER – TOH 300.000 KCAL/JAM

Thermal Oil Heater 300.000 Kcal/Boiler minyak termal 300 Mcal Adalah Mesin Pemanas yang paling sering digunakan sebagai pengganti boiler uap dan air panas suhu tinggi, dengan minyak/Oli sebagai fluida penghantar panas. Secara umum, tingkat suhu yang lebih tinggi dicapai pada tekanan operasi yang rendah.

Dengan sistem minyak termal tanpa tekanan, suhu hingga 300°C dapat dicapai. 400°C dapat dicapai dengan sistem minyak termal bertekanan. Boiler minyak termal horizontal dipasok sebagai standar dengan pelat ujung berpendingin minyak. Hal ini menghasilkan ekonomi operasi yang lebih baik dan solusi bebas perawatan.

Thermal IMB dapat di Aplikasikan pada mesin sebagai berikut:

• Reaktor
• Pemanasan aspal/bitumen
• Pemanas Tangki penyimpanan CPO
• Pemanas Plastik & Karet

SPESIFIKASI THERMAL OIL HEATER – TOH 300.000 KCAL/JAM

• A 1. Thermal Oil Heater Cap. 300.000 Kcal/h Brand IMB
  Spesification /1 unit:
  • • – Thermal Capacity 300 Mcal/h 1 Unit
    • – Pipe heater 48,3 mm A106B 1 Lot
    • – Desain temperature 250 °C
    • – Test Pressure Coil 7 Barg
    • – Max. thermal fluid temperature 230 °C
    • – ΔΤ between outlet and inlet temperature 30 °C
    • – Length 2350 mm
    • – Diameter 1280 mm
    • – Height 1600 mm
    • – Thermal oil inlet flange 40 DN
    • – Thermal oil outlet flange 40 DN
    • – Thermal Oil empty weight 750 Kg
    • – Consumption diesel oil (load 85%) 33 Ltr
    • – Circulation Pump Flow Rate 20 m3/h
    • – Pump Head max 50 Mtr
    • – Power consumption 9 KW
  • 2. Pressure gauge with switch 1 Unit
  • 3. Box panel (schneider) 1 Unit
  • 4. Temperatur Control (Autonic) 3 Units
• B. Pump oil heater KSB – Etanorm 32-200 1 Unit
• C. Burner F.B.R Italy GX 5 or Equivalent 1 Set
• D. Fuel Tank (mild steel plate 3mm) 400 Ltr
• E. Expantion Tank (oil) c/w support 2 meter 400 Ltr
• F. Collecting tank 400 Ltr
• G. Chimney Ø250 mm
• H. Valve DN80 PN16 1 pcs
• I. Strainer DN80 PN16 1 pc
• J. Valve DN 40 PN16 2 pcs
• K. Commissioning 1 Lot
• L. Transportasi 1 Lot
• M. TANKI OIL COOLER C/W Cooling Pipe Element 1 Unit
• N. Valve By Pass Oli 2 Pcs
• O. Valve Inlet Outlet Air Pendingin 2 Pcs

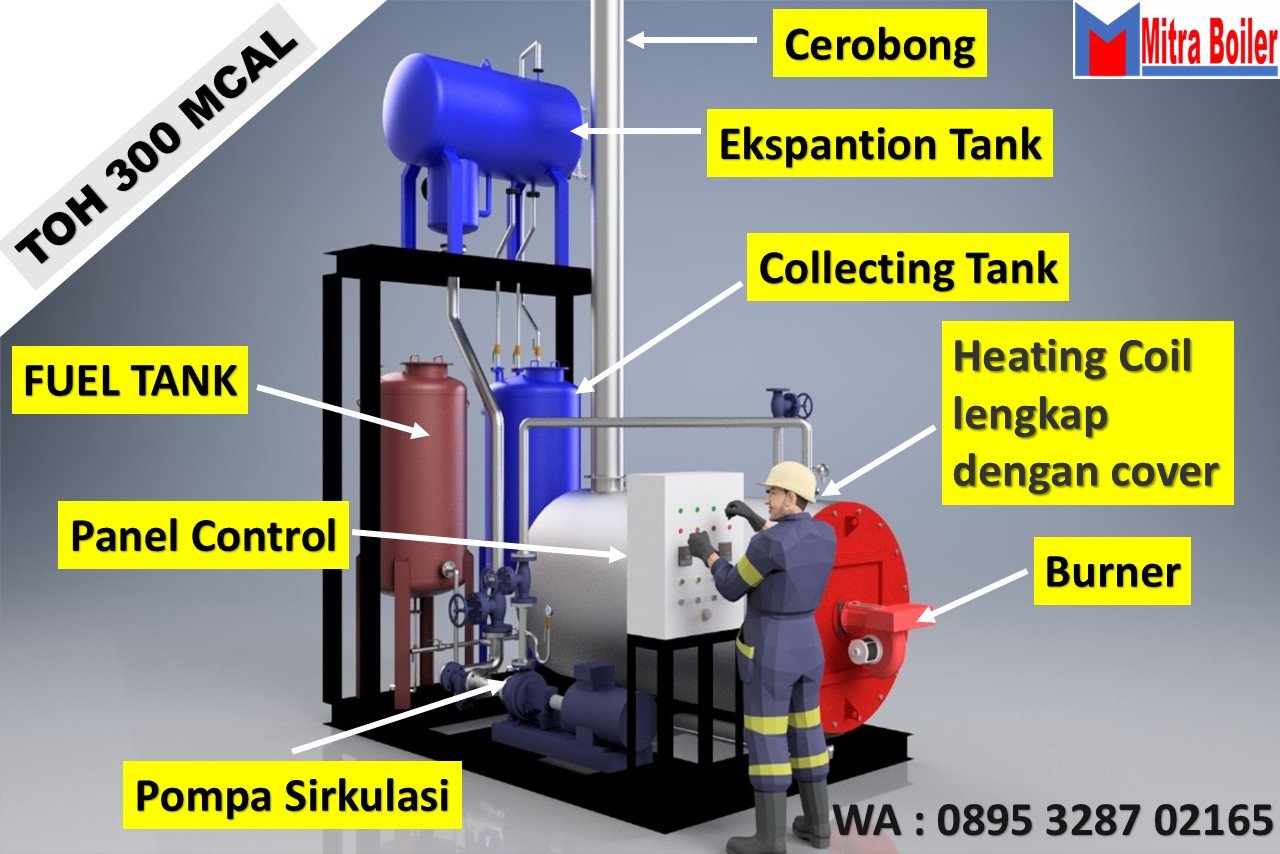

DESAIN THERMAL OIL HEATER – TOH 300.000 KCAL/JAM

DESAIN THERMAL OIL HEATER – TOH 300.000 KCAL/JAM

1. BURNER Adalah alat pembakar yang mencampur bahan bakar (gas, cair, atau padat) dengan udara untuk menghasilkan nyala api dan energi panas secara efisien.
2. Heating Coil dan Cover Adalah sebagai komponen utama untuk memanaskan dan menjaga efisiensi transfer panas. Heating coil bertugas memanaskan oli di dalam pipa, sementara cover melindungi komponen bagian dalam, menahan panas agar tidak keluar, dan menjaga suhu operasional yang tinggi.
3. Collecting tank (tangki pengumpul) pada sistem thermal oil heater berfungsi sebagai wadah untuk menampung atau menampung oli termal, terutama saat terjadi luapan, pengurasan (drain), atau pemuaian volume oli karena suhu tinggi. Tangki ini memastikan oli tidak tercecer, menjaga keamanan sistem, dan menampung fluida sebelum diproses atau digunakan kembali.
4. Expansion tank pada sistem thermal oil heater berfungsi sebagai penampung pemuaian (ekspansi) oli saat panas dan penyimpan cadangan saat dingin, memastikan tekanan sistem stabil, serta membuang udara/uap dari oli. Tangki ini juga menjaga oli tetap cair, mencegah kavitasi pompa, dan seringkali didesain dengan suhu lebih rendah untuk mencegah oksidasi oli.
5. Cerobong (stack/chimney) pada thermal oil heater berfungsi utama untuk membuang gas hasil pembakaran (asap) sisa proses pemanasan keluar dari sistem ke atmosfer. Cerobong juga menciptakan draf alami atau menstabilkan aliran udara yang dibutuhkan untuk pembakaran bahan bakar di dalam ruang bakar.
6. Pompa sirkulasi thermal oil (circulating pump) berfungsi untuk mengalirkan atau mensirkulasikan oli pemanas (thermal fluid) secara terus-menerus dari unit pemanas (heater) ke mesin pengguna panas (user/konsumen) dan kembali lagi ke heater dalam sistem tertutup. Pompa ini memastikan perpindahan panas yang seragam dan efisien pada suhu tinggi (hingga ) tanpa tekanan uap tinggi.
7. Panel control thermal oil berfungsi sebagai pusat pengatur, pemantau, dan pengaman operasional mesin thermal oil heater secara otomatis. Komponen ini memastikan proses pemanasan berjalan presisi dan aman dengan mengontrol suhu, tekanan, serta nyala api pembakaran.
8. Fuel tank pada sistem thermal oil heater berfungsi sebagai penyimpanan bahan bakar (storage) untuk menyuplai burner agar dapat bekerja dalam jangka waktu lama secara kontinu.

PT. INDIRA MITRA BOILER
