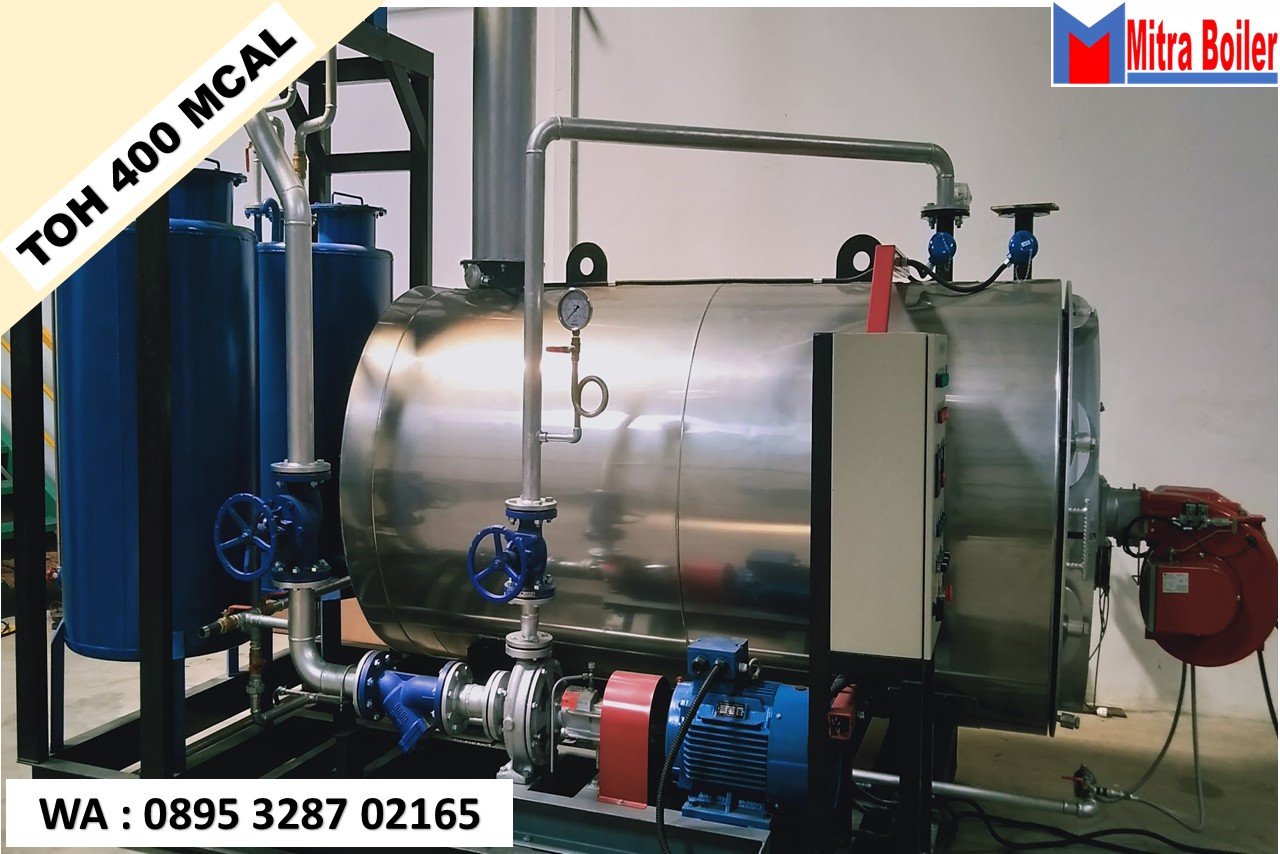

JUAL THERMAL OIL HEATER – TOH 400.000 KCAL/JAM

JUAL THERMAL OIL HEATER – TOH 400.000 KCAL/JAM

Thermal Oil Heater 400.000 Kcal/Boiler minyak termal 400 Mcal Adalah Mesin Pemanas yang paling sering digunakan sebagai pengganti boiler uap dan air panas suhu tinggi, dengan minyak/Oli sebagai fluida penghantar panas. Secara umum, tingkat suhu yang lebih tinggi dicapai pada tekanan operasi yang rendah.

Dengan sistem minyak termal tanpa tekanan, suhu hingga 300°C dapat dicapai. 400°C dapat dicapai dengan sistem minyak termal bertekanan. Boiler minyak termal horizontal dipasok sebagai standar dengan pelat ujung berpendingin minyak. Hal ini menghasilkan ekonomi operasi yang lebih baik dan solusi bebas perawatan.

Thermal IMB dapat di Aplikasikan pada mesin sebagai berikut:

• Reaktor
• Pemanasan aspal/bitumen
• Pemanas Tangki penyimpanan CPO
• Pemanas Plastik & Karet

SPESIFIKASI THERMAL OIL HEATER – TOH 400.000 KCAL/JAM

• Thermal Oil Heater Cap: 400.000 kcal
• Thermal Capacity 400.000 Kcal
• Efficiency at 100 % of the load 88 %
• Max.thermal fluid temperature 350 °C
• Pessure drop fluid temperature ΔP 1,3 bar
• Max ΔΤ between outlet and inlet temp 30 °C
• Length 1.620 mm
• Widght 1.380 mm
• Height 2.700 mm
• Thermal oil inlet flange 80/.16 DN/PN
• Thermal oil outlet flange 80/.16 DN/PN
• Thermal oil drain flange 20 DN/PN
• Fuel Diesel Oil Inlet 1.1/2″ DN/PN
• Liquid fuel inlet 1/2″ DN/PN
• Thermal Oil Volume in the boiler 179 liter
• Boiler empty weight 1,85 ton
• Consumption Fuel light Oil 100% 60 kg/h
• Consumption Natural Gas 100% 75 Nm3/h
• Sirkulasi Pump Charateristics ,Flow rate 40 m3/h
• Pump Head 40 meter
• Instalasi total electric power 7,5 KW
• Exspansion tank, 400 liter 1 Ea
• Sump tank.400 liter 1 Ea
• Box Panel control(scheneider IP 66) 1 lot
• Stack (Cerobong) diameter Ø 350 Tinggi 3 Meter 6 mm
• Burner Fuel Light oil Riello/FBR Italy 1 unit
• Pump Oil Heater ( KSB Germany) 1 Ea

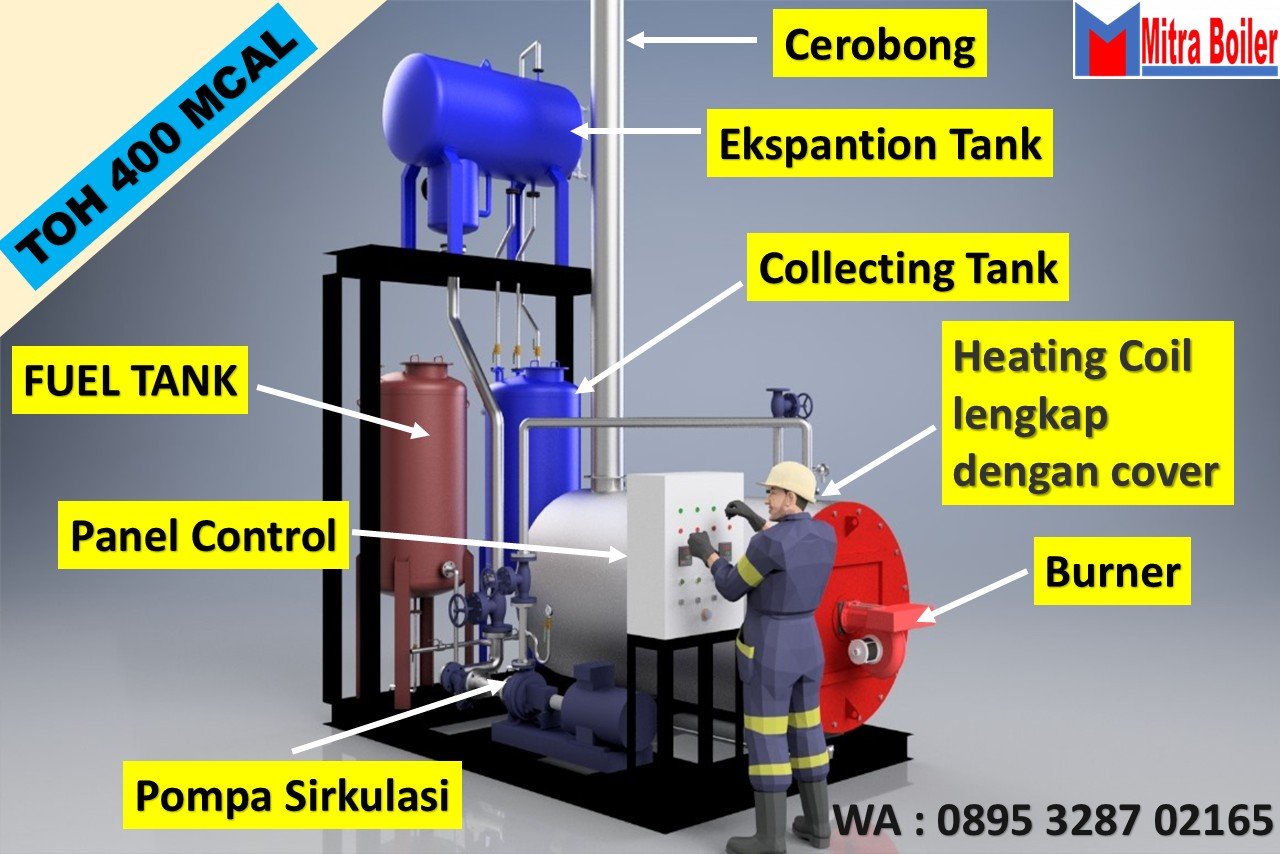

DESAIN THERMAL OIL HEATER – TOH 400.000 KCAL/JAM

1. BURNER Adalah alat pembakar yang mencampur bahan bakar (gas, cair, atau padat) dengan udara untuk menghasilkan nyala api dan energi panas secara efisien.
2. Heating Coil dan Cover Adalah sebagai komponen utama untuk memanaskan dan menjaga efisiensi transfer panas. Heating coil bertugas memanaskan oli di dalam pipa, sementara cover melindungi komponen bagian dalam, menahan panas agar tidak keluar, dan menjaga suhu operasional yang tinggi.
3. Collecting tank (tangki pengumpul) pada sistem thermal oil heater berfungsi sebagai wadah untuk menampung atau menampung oli termal, terutama saat terjadi luapan, pengurasan (drain), atau pemuaian volume oli karena suhu tinggi. Tangki ini memastikan oli tidak tercecer, menjaga keamanan sistem, dan menampung fluida sebelum diproses atau digunakan kembali.
4. Expansion tank pada sistem thermal oil heater berfungsi sebagai penampung pemuaian (ekspansi) oli saat panas dan penyimpan cadangan saat dingin, memastikan tekanan sistem stabil, serta membuang udara/uap dari oli. Tangki ini juga menjaga oli tetap cair, mencegah kavitasi pompa, dan seringkali didesain dengan suhu lebih rendah untuk mencegah oksidasi oli.
5. Cerobong (stack/chimney) pada thermal oil heater berfungsi utama untuk membuang gas hasil pembakaran (asap) sisa proses pemanasan keluar dari sistem ke atmosfer. Cerobong juga menciptakan draf alami atau menstabilkan aliran udara yang dibutuhkan untuk pembakaran bahan bakar di dalam ruang bakar.
6. Pompa sirkulasi thermal oil (circulating pump) berfungsi untuk mengalirkan atau mensirkulasikan oli pemanas (thermal fluid) secara terus-menerus dari unit pemanas (heater) ke mesin pengguna panas (user/konsumen) dan kembali lagi ke heater dalam sistem tertutup. Pompa ini memastikan perpindahan panas yang seragam dan efisien pada suhu tinggi (hingga ) tanpa tekanan uap tinggi.
7. Panel control thermal oil berfungsi sebagai pusat pengatur, pemantau, dan pengaman operasional mesin thermal oil heater secara otomatis. Komponen ini memastikan proses pemanasan berjalan presisi dan aman dengan mengontrol suhu, tekanan, serta nyala api pembakaran.
8. Fuel tank pada sistem thermal oil heater berfungsi sebagai penyimpanan bahan bakar (storage) untuk menyuplai burner agar dapat bekerja dalam jangka waktu lama secara kontinu.

PT. INDIRA MITRA BOILER
