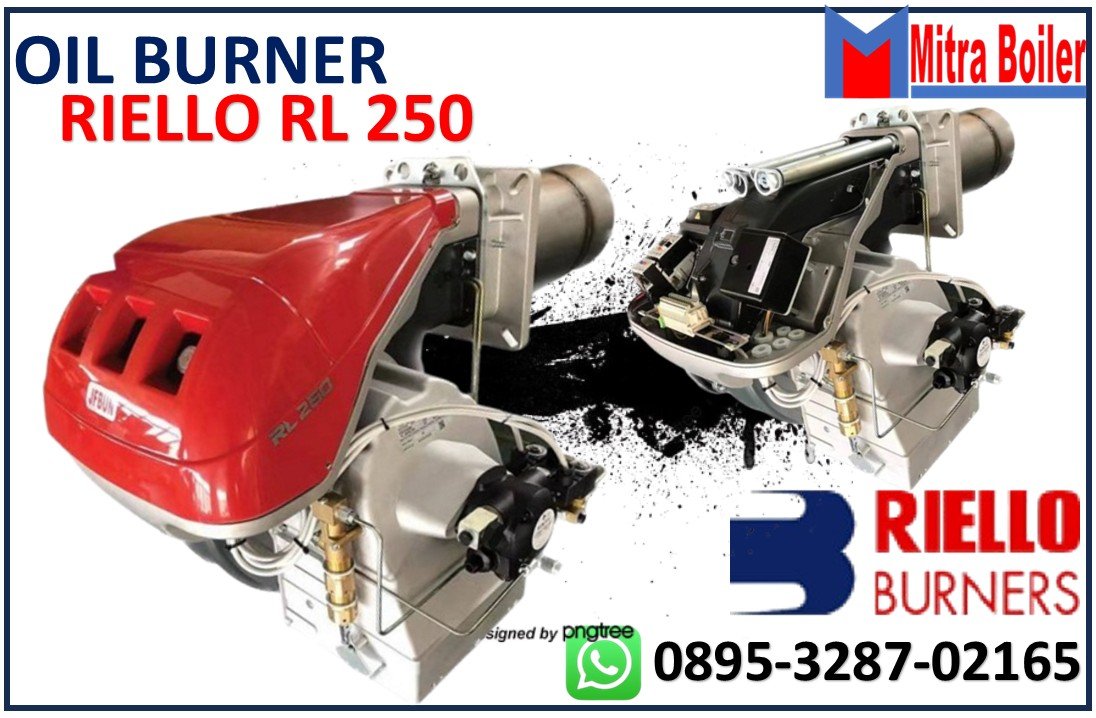

MESIN BURNER SOLAR – RIELLO RL 250 ( 2.500.000 KCAL )

MESIN BURNER SOLAR – RIELLO RL 250 (2.500.000KCAL )

Burner Riello RL 250 Adalah mesin Pembakar Industri dengan bahan bakar Solar Brand Riello Italia. kapasitas mencakup rentang daya pembakaran dari 1.075.000  hingga 2.322.000 Kcal/jam, dan telah dirancang untuk digunakan pada boiler air panas suhu rendah atau menengah, boiler udara panas atau uap, serta boiler minyak diatermik.

Pengoperasiannya bersifat “dua tahap”; burner dilengkapi dengan panel kontrol berbasis mikroprosesor, yang memberikan indikasi status burner dan penyebab kerusakan. Optimalisasi emisi suara dijamin oleh desain khusus sirkuit penghisap udara dan material peredam suara yang terintegrasi. Kinerja kipas dan kepala pembakaran yang tinggi menjamin fleksibilitas penggunaan dan kinerja yang sangat baik pada semua laju pembakaran. Desain eksklusif memastikan dimensi yang lebih kecil, penggunaan dan perawatan yang sederhana. Berbagai macam aksesori menjamin fleksibilitas kerja yang tinggi.

DATA TEKNIS RIELLO RL 250 ( 2.500.000 KCAL )

• MODEL : Riello RL 250
• TIPE : 970 T80
• OUTPUT (1) PENGIRIMAN (1)
• Tahap ke-2 : (min – maks) 1250 ÷ 2700 kW
• Keluaran bahan Bakar : 106 ÷ 228 kg/jam
• Tahap ke-1 (min) : 600 kW
• Keluaran bahan Bakar : 50 kg/jam
• BAHAN BAKAR MINYAK RINGAN
  • – nilai kalor bersih : 11,8 kWh/kg – 10,2 Mcal/kg –  (10.200 kcal/kg)
  • – densitas kg/dm3 0,82 – 0,85
  • – viskositas pada 20 °C mm2/s maks 6 (1,5 °E – 6 cSt)
• OPERASI – Intermiten (min. 1 berhenti dalam 24 jam)

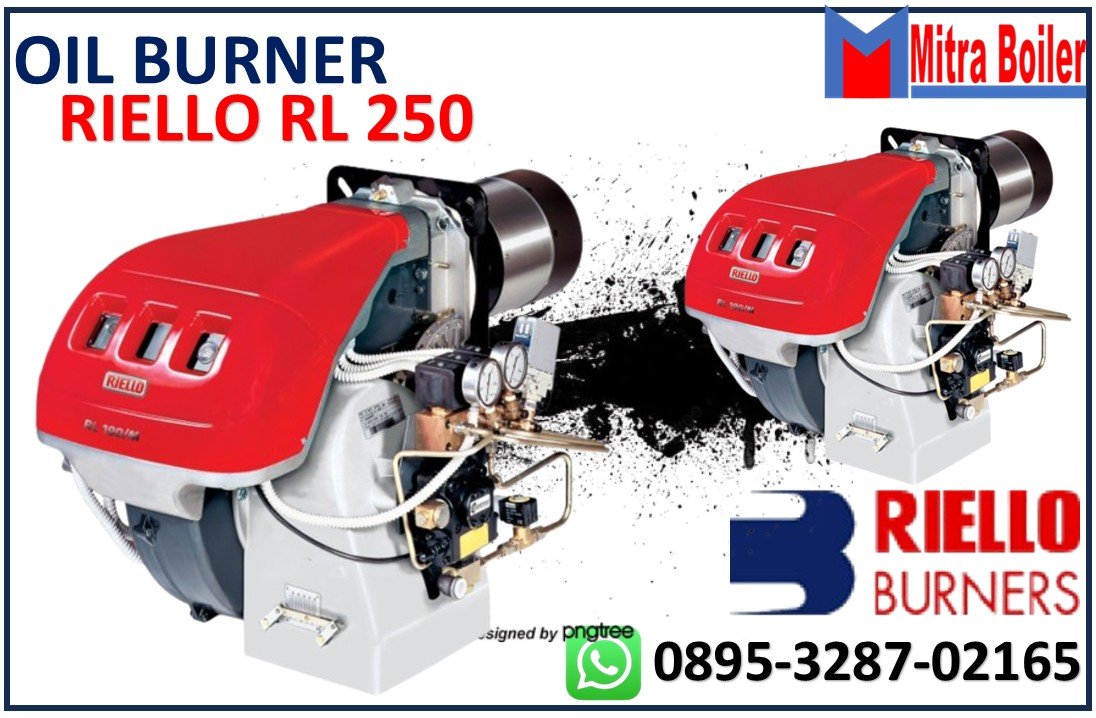

  • – Dua tahap (api tinggi dan rendah) dan satu tahap (semua – tidak ada)
• NOZEL nomor 2
• APLIKASI STANDAR Boiler : air, uap, minyak diatermik
• SUHU LINGKUNGAN SUHU : 0 – 40 °C
• SUHU UDARA PEMBAKARAN : maks 60 °C
• PASOKAN LISTRIK : 3~ 380V +/-10% 60 Hz 1N~ 220V 60 Hz
• MOTOR LISTRIK : rpm 3480
• MOTOR KIPAS
  • V : 220-230/380-400
  • 7,5 : kW
  • A : 25,6 – 24,9/14,8 – 14,4
• MOTOR POMPA
  • V : 230
  • W : 550
  • A : 3,6
• TRANSFORMER PENGAPIAN
  • V1 – V2 : 230 V – 2 x 5 kV
  • I1 – I2 : 1,9 A – 35 mA
• Kapasitas POMPA pada 12 bar (230 kg/jam)
  • rentang tekanan : 10 – 21 (bar)
  • suhu bahan bakar : 90 (°C)
• KONSUMSI DAYA LISTRIK kW : maks 8,8
• PERLINDUNGAN LISTRIK IP 44
• KESESUAIAN DENGAN ARAHAN EEC 2006/42 – 2004/108 – 2006/95
• TINGKAT KEBISINGAN (2)
• Tekanan suara : 85,4
• Daya suara dBA : 96,4

DESKRIPSI BURNER RIELLO RL 250

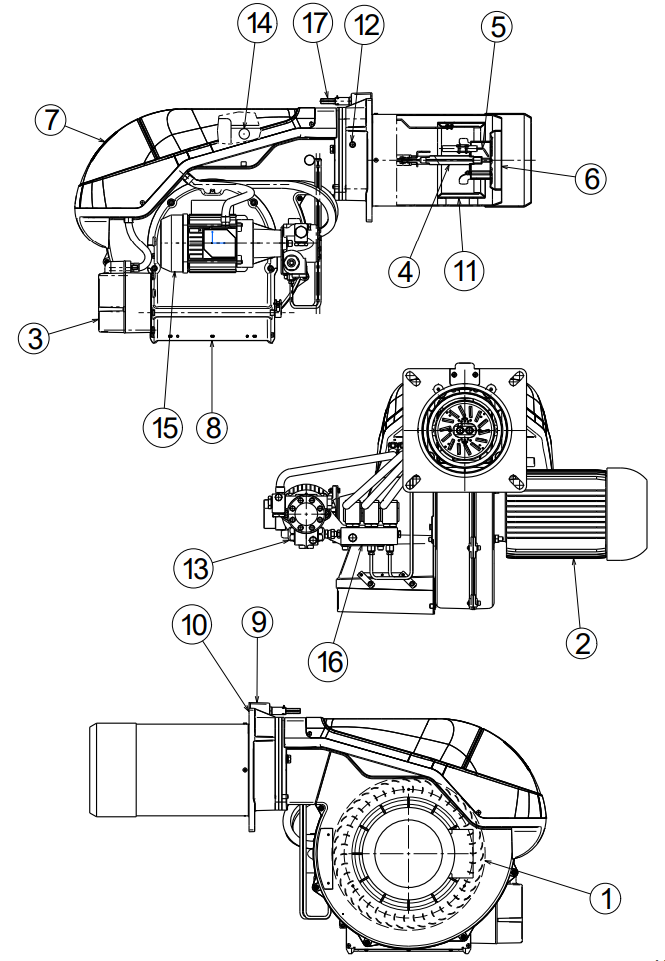

DESKRIPSI PEMBAKAR (A)
1 Kipas
2 Motor kipas
3 Motor servo katup gerbang udara
4 Kepala pembakaran
5 Elektroda pengapian
6 Cakram stabilitas api
7 Papan panel – penutup
8 Saluran masuk udara ke kipas
9 Manifold
10 Layar isolasi termal untuk mengamankan pembakar ke boiler
11 Penutup
12 Titik uji tekanan udara
13 Pompa
14 Sel fotolistrik
15 Motor pompa
16 Kelompok katup
17 Sekrup untuk penyesuaian kepala pembakaran

DESKRIPSI PANELBOARD BURNER RIELLO RL 250

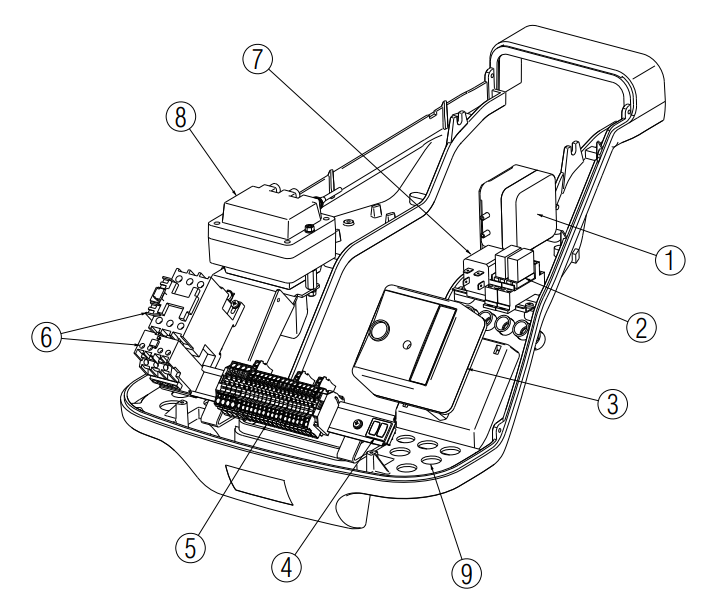

DESKRIPSI PANEL SIRKUIT (B)
1 Sakelar tekanan udara
2 Relai kontak bebas tegangan
3 Kotak kontrol
4 Dua sakelar:
– satu untuk “pembakar mati – hidup”
– satu untuk “operasi tahap 1 – 2”
5 Strip terminal suplai utama
6 Kontaktor motor dan pemutus termal dengan
tombol reset
7 Relai motor pompa
8 Transformator pengapian
9 Masukan untuk kabel daya dan kabel eksternal
