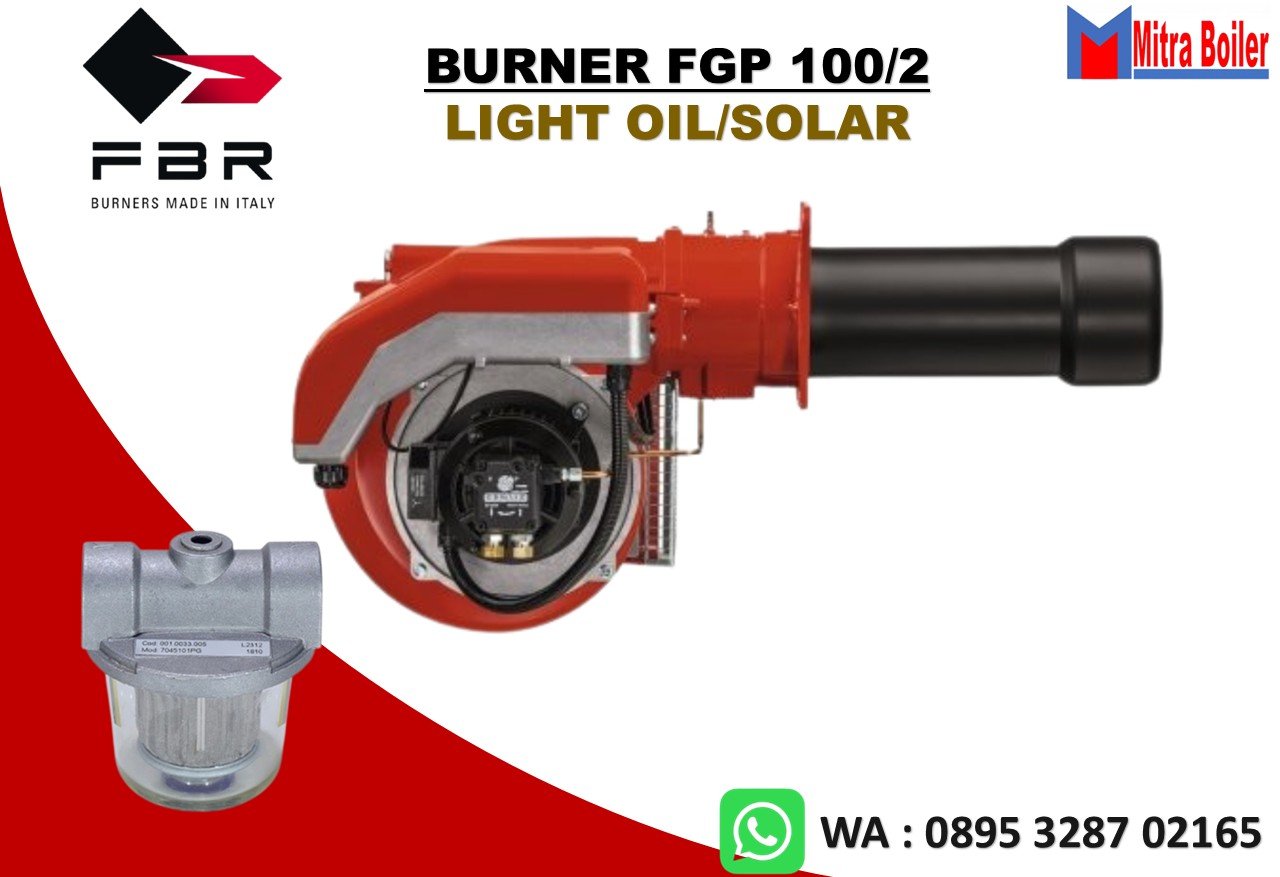

OIL BURNERS FBR FGP 100/2 – TWO STAGES

LIGHT-OIL BURNERS TWO STAGES FBR FGP 100/2

Burner FBR FGP 100/2 Adalah Mesin Pembakar untuk minyak ringan dua tahap dengan kapasitas keluaran 243/474 – 1186 kW . Mereka disusun oleh: kipas pada tekanan tinggi, kepala pembakaran dengan penyesuaian pada efisiensi tinggi dan stabilitas nyala api yang tinggi, dan sistem hidraulik untuk mengatur udara yang mudah terbakar pada dua tahap nyala api. Dimensi keseluruhan yang ringkas dan disposisi yang dirasionalkan dari komponen dengan aksesibilitas yang difasilitasi untuk pengoperasian pengaturan dan pemeliharaan. Lengkap dengan nosel, pipa fleksibel, dan filter saluran. Flange dan gasket lengkap untuk dipasang di genset

TECHNICAL DATA BURNER FBR FGP 100/2

BURNER FBR FGP 100-2 SOLAR TWO STAGE ini banyak di gunakan untuk aplikasi dengan kalori sedang, baik pada home Industri kecil atau menengah. untuk Aplikasi pada mesin sebagai berikut:

• Pemanas Air pada Tanki
• pembakar pada tungku oven
• Pemanas pada mesin potong hewan
• pembakar sampah/incenerator
• Mesin Rotary
• Tungku Oven Roty

CARA KERJA BURNER FBR FGP 100/2

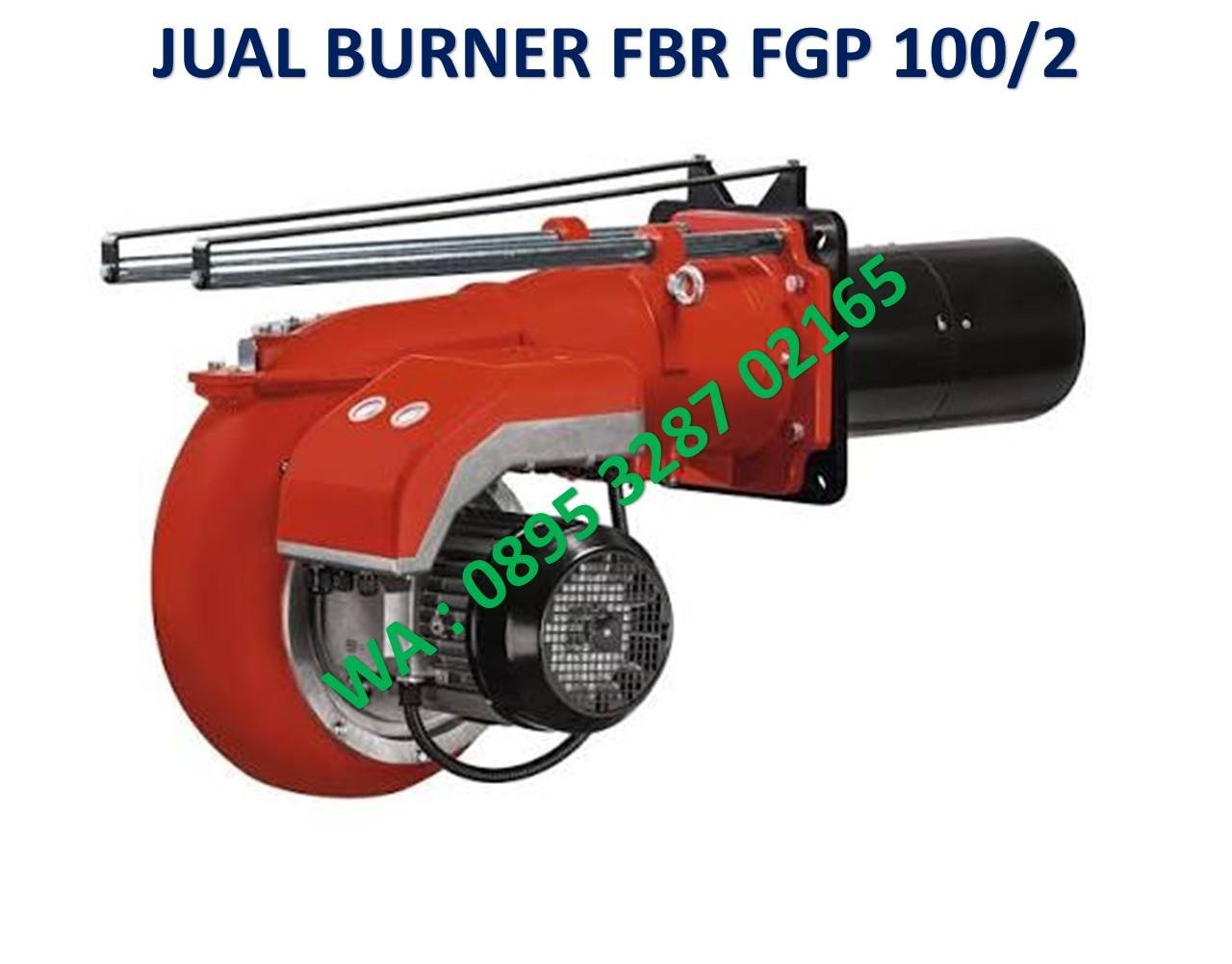

JUAL BURNER FBR FGP 100-2 SOLAR TWO STAGE

Cara kerja Burner FBR FGP 100/2 (dan varian EVO-2-nya) didasarkan pada sistem Dua Tahap Pembakaran (Two-Stage / High-Low). Burner industri monoblok buatan F.B.R. Bruciatori asal Italia ini dirancang menggunakan bahan bakar Light Oil / Solar dengan kapasitas termal yang lebih besar di kelasnya, yaitu berkisar antara 249 hingga 1186 kW (dengan laju konsumsi solar sekitar 21 hingga 100 kg/jam).

• Dual-Nozzle Assembly (Dua Nosel): Dudukan pipa minyak yang dilengkapi dua buah nosel pengabut solar terpisah. Nosel pertama (Tahap 1) bertugas menghasilkan api awal yang aman, sedangkan nosel kedua (Tahap 2) akan menyembur bersamaan dengan nosel pertama untuk menghasilkan semburan api penuh (High Fire).
• High-Pressurisation Fan (Reversed Blades): Kipas blower bertekanan tinggi dengan desain bilah terbalik. Komponen ini dirancang untuk memastikan volume udara pembakaran tetap stabil dan sanggup menembus tekanan balik (back-pressure) yang tinggi di dalam ruang bakar ketel raksasa.
• Hydraulic Air Damper Regulator: Aktuator hidrolik otomatis yang memanfaatkan tekanan minyak dari pompa untuk mendorong tuas peredam udara (air damper). Katup udara akan membuka lebih lebar secara mekanis saat beralih dari Tahap 1 ke Tahap 2 agar rasio solar dan oksigen tetap seimbang.
• Heavy-Duty 3-Phase Motor: Motor listrik 3-fase berdaya besar yang menggerakkan roda kipas blower sekaligus memutar poros pompa roda gigi minyak secara linear.
• High-Pressure Gear Pump: Pompa roda gigi solar yang menyedot bahan bakar dan menaikkan tekanannya (biasanya disetel stabil di kisaran 10–14 bar) agar solar dapat dikabutkan dengan sempurna.
• Photoresistor (Sensor Photocell): Sensor mata kucing peka cahaya yang mendeteksi radiasi visual dari nyala api solar sebagai sistem proteksi utama.
• Control Box Elektronik (Siemens): Otak digital otomatis yang mengatur siklus waktu kelistrikan dan mengawasi seluruh sensor keamanan operasional.

• Motor listrik 3-fase mendapat pasokan daya dan berputar kencang memutar kipas.
• Sistem hidrolik memposisikan air damper terbuka maksimal. Kipas mengembuskan volume udara segar bertekanan tinggi ke dalam ruang bakar selama belasan detik untuk menyapu bersih sisa-sisa uap bahan bakar yang mengendap dari siklus sebelumnya guna menghindari risiko ledakan awal (backfire). Pada tahap ini, pompa solar sudah membangun tekanan, tetapi kedua katup solenoid masih menutup rapat.

• Setelah fase purging selesai, sistem hidrolik menarik kembali posisi air damper ke tingkat bukaan minimum (posisi menyala awal).
• Transformator pengapian menyala dan menyalurkan arus tegangan tinggi ke ujung elektroda untuk menciptakan percikan busur listrik statis yang kuat.
• Katup Solenoid Tahap 1 terbuka. Solar bertekanan tinggi menyembur hanya melalui Nosel Pertama dalam bentuk kabut halus, menyambar percikan listrik elektroda, dan membentuk api kecil (Low Fire).

• Transformator pemantik mati, lalu tugas pengawasan dialihkan penuh kepada sensor photoresistor.
• Sensor peka cahaya ini harus membaca keberadaan api yang stabil dalam hitungan detik (safety time). Jika api gagal terbentuk atau padam secara mendadak akibat solar kotor atau saluran masuk angin, sensor tidak mendeteksi cahaya, dan control box langsung memutus arus sirkuit, menutup katup solar, lalu masuk ke mode Lockout (sistem mengunci dengan lampu indikator merah menyala).

• Jika api Tahap 1 terverifikasi aman dan stabil, sementara modul kontrol mesin masih meminta pasokan panas tinggi, control box akan melanjutkan perintah ke tahap berikutnya.
• Sistem hidrolik bergerak mendorong air damper ke bukaan yang lebih lebar untuk menambah pasokan volume oksigen.
• Katup Solenoid Tahap 2 terbuka. Solar mulai disemprotkan melalui Nosel Kedua. Gabungan semprotan dari kedua nosel ini membuat kobaran api langsung membesar mencapai kapasitas puncaknya (High Fire hingga 1186 kW) untuk mengejar target suhu.

• Ketika suhu atau tekanan media pada mesin sudah hampir mendekati target (setpoint), katup solenoid Tahap 2 akan menutup kembali dan sistem hidrolik memperkecil bukaan udara. Burner turun ke kapasitas Tahap 1 (Low Fire) tanpa perlu mematikan mesin.
• Jika target panas benar-benar sudah terpenuhi secara total, seluruh katup solenoid menutup rapat dan motor berhenti berputar (Off / Standby), siap untuk mengulang siklus pembakaran berikutnya secara otomatis saat suhu mesin menurun kembali.

Katalog : SK070023_B_en-1
