RIELLO RLS 1200/M MX – BURNER DUAL FUEL ( MODULATING )
RIELLO RLS 1200/M MX – BURNER DUAL FUEL ( MODULATING )
Burner RLS 1200/M dicirikan oleh struktur monoblok modular yang berarti semua komponen yang diperlukan dapat digabungkan dalam satu unit sehingga memudahkan, mempercepat, dan yang terpenting, lebih fleksibel dalam pemasangan. Seri ini mencakup rentang daya dari 1500/5500 – 11500 kW, dan telah dirancang untuk digunakan pada boiler air panas, boiler air panas berlebih, serta boiler uap.
-
RIELLO RLS 1200/M MX – BURNER DUAL FUEL ( MODULATING )
BURNER RIELLO RLS 1200/M MX MODULATING BAHAN BAKAR DUAL FUEL GAS DAN SOLAR
Burner RLS 1200/M dicirikan oleh struktur monoblok modular yang berarti semua komponen yang diperlukan dapat digabungkan dalam satu unit sehingga memudahkan, mempercepat, dan yang terpenting, lebih fleksibel dalam pemasangan. Seri ini mencakup rentang daya dari 1500/5500 – 11500 kW, dan telah dirancang untuk digunakan pada boiler air panas, boiler air panas berlebih, serta boiler uap.
Pengoperasiannya dapat berupa “progresif dua tahap” atau “modulasi”, untuk kedua jenis bahan bakar, minyak ringan, dan gas, dengan pemasangan regulator logika PID. Perangkat pengatur cam mekanis memungkinkan untuk mencapai rasio modulasi yang tinggi pada semua rentang laju pembakaran. Oleh karena itu, burner dapat memasok daya yang dibutuhkan secara presisi, menjamin tingkat efisiensi sistem yang tinggi dan pengaturan stabilitas, sehingga menghasilkan pengurangan konsumsi bahan bakar dan biaya operasional. Kepala pembakaran menjamin pengurangan emisi polusi (NOx < 80 mg/kWh pada operasi gas). Desain eksklusif menjamin emisi suara rendah, konsumsi listrik rendah, serta kemudahan penggunaan dan perawatan.
SPESIFIKASI RIELLO RLS 1200/M MX
Spesifikasi Teknis
Parameter Spesifikasi Model Riello RLS 1200/M MX Tipe 1312 T Output (Min – Maks) 1500/5500 – 11500 kW Delivery (Min – Maks) 171/462 – 942 kg/h Bahan Bakar Oli ringan, viskositas maks pada 20°C: 6 mm²/s (1,5 °E – 6 cSt)
Gas alam: G20 (gas metana) – G21 – G22 – G23 – G25Tekanan Gas pada Maks. Output G20/G25: 67,1 / 101,2 mbar Operasi Intermiten (min. 1 pemberhentian dalam 24 jam)

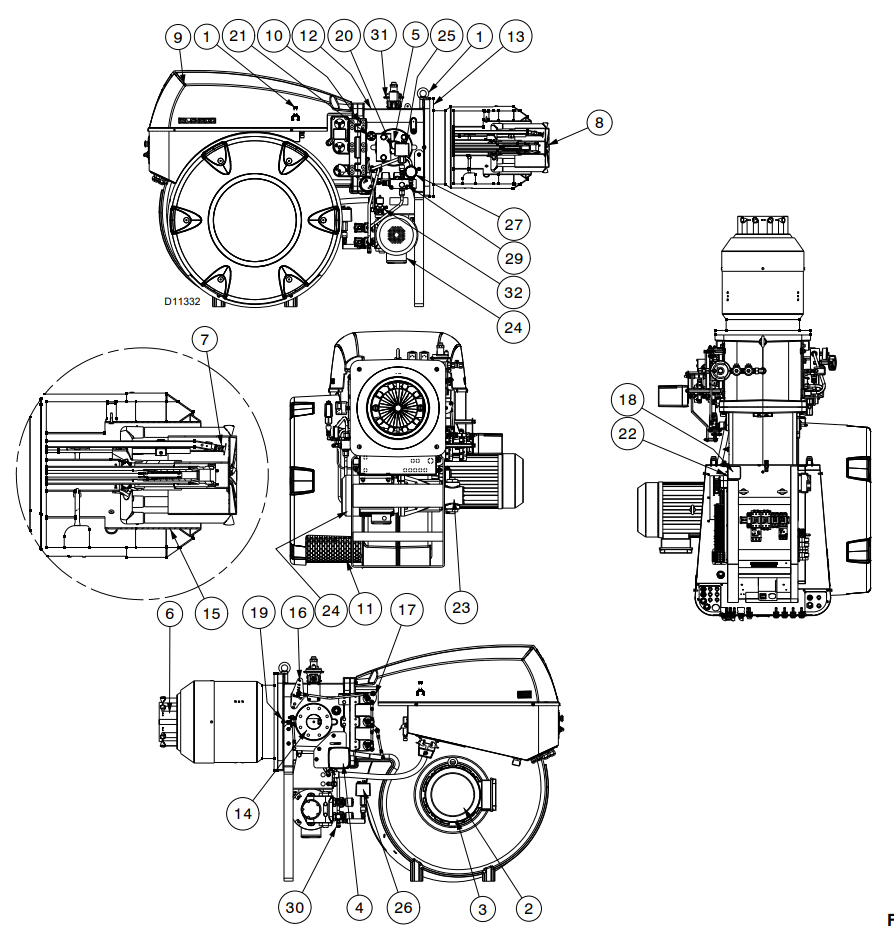

Dua tahap progresif atau modulasi dengan kit (Lihat AKSESORIS)Output Pompa pada 30 bar 1400 kg/jam Rentang Tekanan 9–40 bar Suhu Bahan Bakar Maks. 140°C Nozel (Jumlah) 1 Aplikasi Standar Boiler Air, uap, minyak diatermik Suhu Sekitar 0–50°C Suhu Udara Pembakaran Maks. 60°C Tingkat Kebisingan – Tekanan Suara 84,4 dB(A) Tingkat Kebisingan – Daya Suara 99,7 dB(A) DESKRIPSI TEKNIKAL RIELLO RLS 1200/M MX
1 Cincin pengangkat
2 Kipas
3 Motor kipas
4 Servomotor peredam udara
5 Titik uji tekanan gas kepala pembakaran
6 Kepala pembakaran
7 Pilot pengapian
8 Cakram stabilitas nyala api
9 Casing panel listrik
10 Engsel untuk membuka pembakar
11 Saluran masuk udara kipas
12 Kopling pipa
13 Gasket untuk pemasangan boiler
14 Flensa rangkaian gas
15 Penutup
16 Tuas penggerak kepala pembakaran
17 Tuas penggerak peredam udara
18 Sakelar tekanan udara minimum (tipe operasi diferensial)
19 Titik uji tekanan udara kepala pembakaran
20 Sakelar tekanan gas maksimum dengan titik uji tekanan
21 Sel UV
22 Titik uji tekanan untuk sakelar tekanan udara “+”
23 Pompa
24 Motor pompa
25 Sakelar tekanan oli minimum
26 Sakelar tekanan oli maksimum
27 Pengukur tekanan balik nosel
28 Pengukur tekanan pengiriman nosel
29 Modulator oli
30 Sambungan pengukur
31 Rangkaian gas pilot

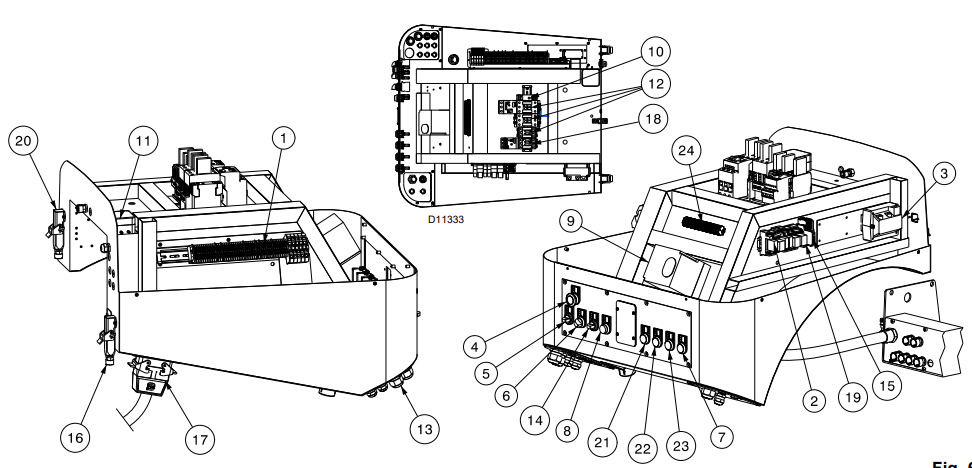

32 Katup 3 arah untuk aktivasi mekanis pembakar lanceDESKRIPSI ELEKTRIK
- Papan catu daya terminal utama
- Relai keluaran kontak bersih
- Trafo pengapian
- Tombol tekan stop
- Pemilih OFF-otomatis-manual
- Pemilih peningkatan daya – pengurangan daya
- Lampu indikator relai termal motor, kipas/motor pompa
- Lampu sinyal pengunci burner dan sakelar reset
- Kotak kontrol listrik
- Pengatur waktu
- Sakelar tekanan udara
- Kontaktor motor kipas dan relai termal, starter bintang-segitiga
- Kabel catu daya, sambungan eksternal, dan kit
- Pemilih bahan bakar dan sinyal pengaktifan ke pemilih bahan bakar jarak jauh
- Sekering sirkuit bantu
- Steker/soket servomotor
- Steker/soket katup/Motor pompa/PGM (Unit turunan)
- Kontaktor motor pompa dan relai termal
- Relai pemilihan oli/gas
- Steker/soket sensor api
- Lampu sinyal status daya utama
- Lampu indikator permintaan panas
- Lampu sinyal katup bahan bakar utama terbuka
- Papan terminal untuk RWF40 perlengkapan
