SOLENOID VALVE DUNGS – MVDLE 203, MVDLE 205, MVDLE 207, MVDLE 210, MVDLE 215, MVDLE 215, MVDLE 220, MVDLE 225/5

SOLENOID VALVE DUNGS – MVDLE 203, MVDLE 205, MVDLE 207, MVDLE 210, MVDLE 215, MVDLE 215, MVDLE 220, MVDLE 225/5

Katup solenoid pengaman satu tahap Solenoid Valve/ Katup solenoid pengaman DUNGS MVDLE/5 adalah katup penutup otomatis satu tahap sesuai EN 161 untuk kompor gas dan peralatan gas.

Deskripsi Teknis Katup solenoid satu tahap MVDLE/5, normalnya saat tertutup, pembukaan lambat, penutupan cepat. Pengaturan waktu pembukaan dengan rentang langkah cepat. Pengaturan volume utama.

• Maks. Tekanan operasi hingga 200, 360 atau 500 mbar (20, 36 atau 50 kPa) biasanya tertutup
• MVDLE: pembukaan lambat dengan langkah cepat yang dapat disesuaikan untuk volume gas awal
• Volume utama dapat disesuaikan (MVDLE)
• Solenoid DC, pengkabelan penyearah dengan peredam interferensi radio di kotak terminal
  dengan sambungan sekrup PG
• Kontak sinyal posisi tertutup yang dapat dipasang
  untuk memantau posisi tertutup katup (…/5)
• Ulir pipa sesuai ISO 7/1
• Sambungan flensa sesuai DIN 2633, ISO 7005
• Fungsi andal, kokoh, dan bebas perawatan
• Sesuai permintaan, desain tanpa logam non-ferrous

Seri MVDLE (Pembukaan Lambat / Slow Opening)

Catatan: Seluruh tipe MVDLE memiliki waktu buka sekitar 20 detik (approx. 20 s).

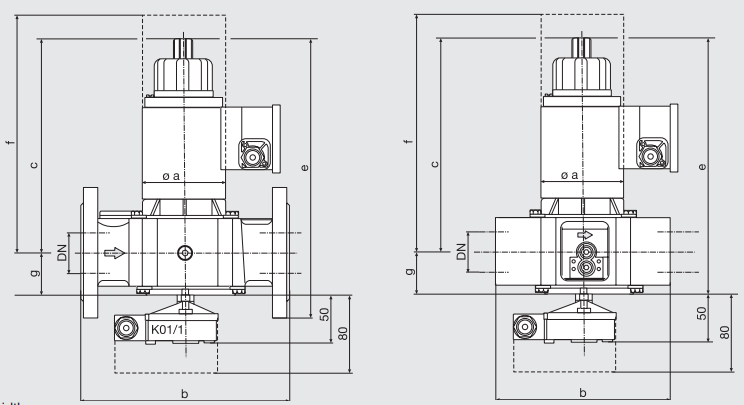

Tipe	\(P_{maks}\) (mbar)	DN / Rp	No. Solenoid	No. Pesanan	\(P_{maks}\) [VA]	\(I_{maks}\) (AC) 230V	Berat [kg]	Dimensi (øa × b × c × d × e × f) [mm]
MVDLE 203/5	360	Rp 3/8	100	108 597	17	0.08 A	0.95	50 × 60 × 135 × 75 × 155 × 190
MVDLE 205/5	360	Rp 1/2	100	013 284	17	0.08 A	1.10	50 × 80 × 135 × 75 × 155 × 200
MVDLE 207/5	360	Rp 3/4	200	013 276	30	0.15 A	2.55	75 × 100 × 165 × 85 × 190 × 190
MVDLE 210/5	360	Rp 1	200	013 524	30	0.13 A	2.75	75 × 110 × 165 × 90 × 200 × 190
MVDLE 215/5	200	Rp 1 1/2	280	015 412	60	0.26 A	4.4	80 × 150 × 205 × 116 × 245 × 255
MVDLE 215/5	360	Rp 1 1/2	300	122 002	65	0.30 A	5.5	95 × 150 × 205 × 116 × 245 × 255
MVDLE 220/5	200	Rp 2	300	011 775	65	0.26 A	6.20	95 × 170 × 205 × 130 × 250 × 255
MVDLE 225/5	200	Rp 2 1/2	400	118 935	100	0.48 A	11.40	115 × 230 × 295 × 165 × 350 × 320

APLIKASI SOLENOID VALVE DUNGS – MVDLE

Katup solenoid digunakan untuk mengamankan, membatasi, mematikan, dan melepaskan pasokan gas ke pembakar gas dan peralatan gas.

Katup solenoid pengaman DUNGS MV…
cocok untuk gas keluarga 1, 2, 3 dan
media gas netral lainnya.

Persetujuan
Persetujuan uji tipe EC sesuai dengan Petunjuk Peralatan Gas EC : MV… CE-0085 AO3219
Persetujuan uji tipe EC sesuai dengan Petunjuk Peralatan Tekanan EC: MV… CE0036
Persetujuan di negara-negara konsumen gas penting lainnya.
Desain khusus untuk pasar Amerika Utara dengan registrasi UL, FM dan CSA.

SPESIFIKASI SOLENOID VALVE DUNGS – MVDLE

• • Diameter Nominal (DN): 10, 15, 20, 25, 40, 50, 65, 80, 100, 125, 150, 200
  • Ulir Pipa (ISO 7/1, Rp): 3/8, 1/2, 3/4, 1, 1 1/2, 2, 2 1/2
  • Flensa: Koneksi flensa sesuai standar DIN EN 1092-1

• • Tekanan Operasi Maks.: Hingga 200 mbar (20 kPa), 360 mbar (36 kPa), atau 500 mbar (50 kPa) — lihat ikhtisar tipe.
  • Waktu Menutup: < 1 detik
  • Waktu Membuka: < 1 detik (untuk tipe MVDLE sekitar 20 detik pada suhu ruang 20 °C, tanpa langkah cepat/fast stroke).
  • Langkah Cepat (Fast Stroke): Dapat disesuaikan.
  • Penyesuaian Volume Utama: Dapat disetel secara manual pada tipe MVD dan MVDLE.
  • Laju Peralihan (Switching Rate):
    • • MV/4, MVD…/5: Maks. 1000 per jam.
      • MVDLE…/5: Maks. 100 per jam.
      • Tipe besar (MVD 2125/5 s.d. MV 2200): Maks. 20 per jam.

• • Tegangan / Frekuensi: 230 V AC (+10% s.d. -15%); 50-60 Hz (Tegangan lain tersedia berdasarkan permintaan).
  • Solenoid 60E, 61E: 24-28 V DC.
  • Durasi Pengaktifan (Switch-on duration): 100% (Kontinu).
  • Derajat Perlindungan: IP 54 (IP 65 berdasarkan permintaan).
  • Koneksi Listrik: Terminal sekrup melalui gland kabel PG 11. Koneksi steker (DIN EN 175 301-803) dapat dipasang menyusul.

• • Bahan Bagian Pengalir Gas: Housing (Aluminium, Baja, Kuningan); Seal (Berbasis NBR).
  • Suhu Sekitar: -15 °C hingga +60 °C.
  • Posisi Pemasangan: Solenoid dari posisi tegak vertikal hingga mendatar horizontal.
  • Penyaring Kotoran: Ayakan terpasang, lebar mesh (lubang) 1 mm.

• Koneksi Gas Pengukuran/Pengapian: G 1/4 ISO 118 pada kedua sisi bagian input.
• Kontak Sinyal Posisi Tertutup: Tipe K01/1, teruji DIN, dapat dipasang pada DN 10 – DN 150.
• Sistem Pengujian Katup: Tipe VDK 200 A S02 atau VPS 504.
• Aksesori: Kontak sinyal K01 (211 202) dan Steker peralatan (215 733).
