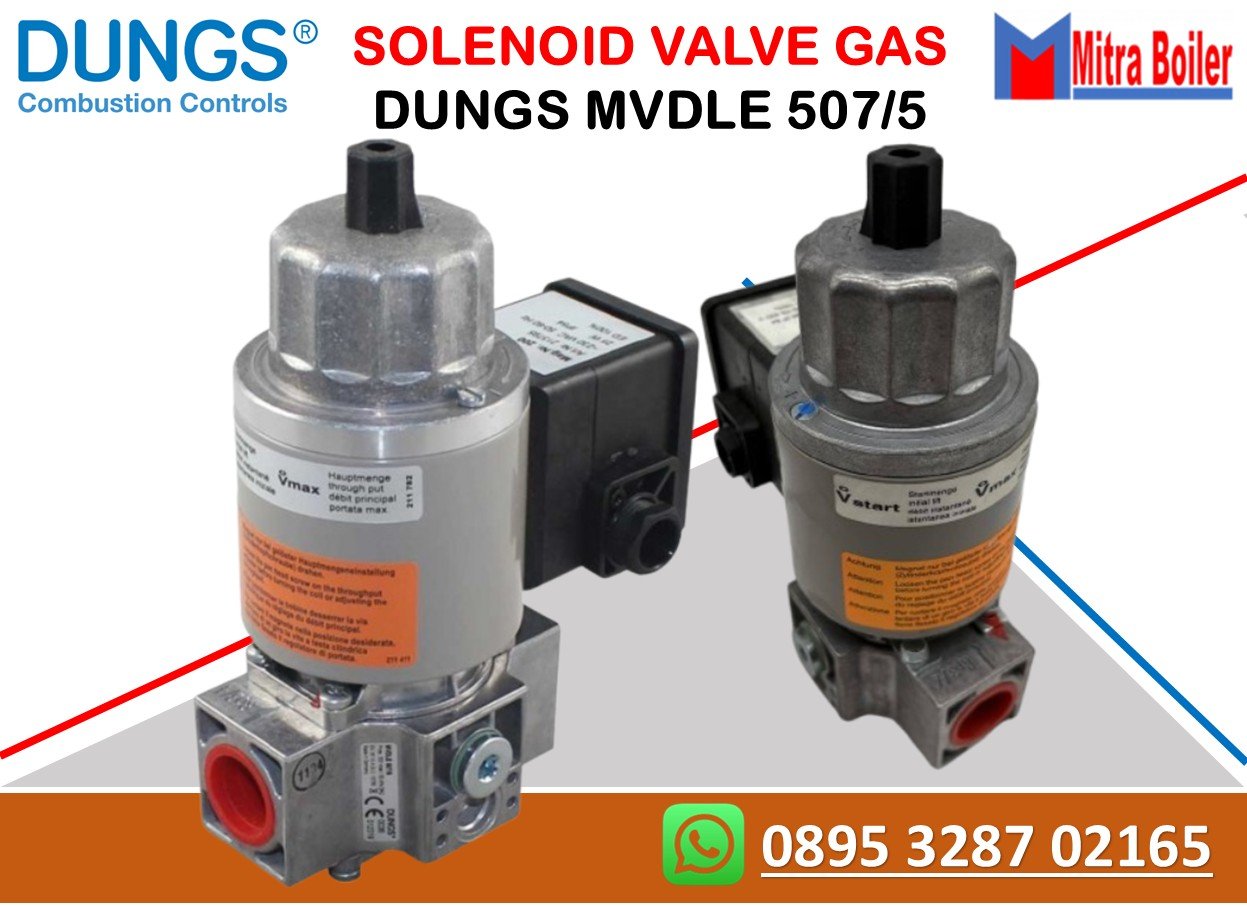

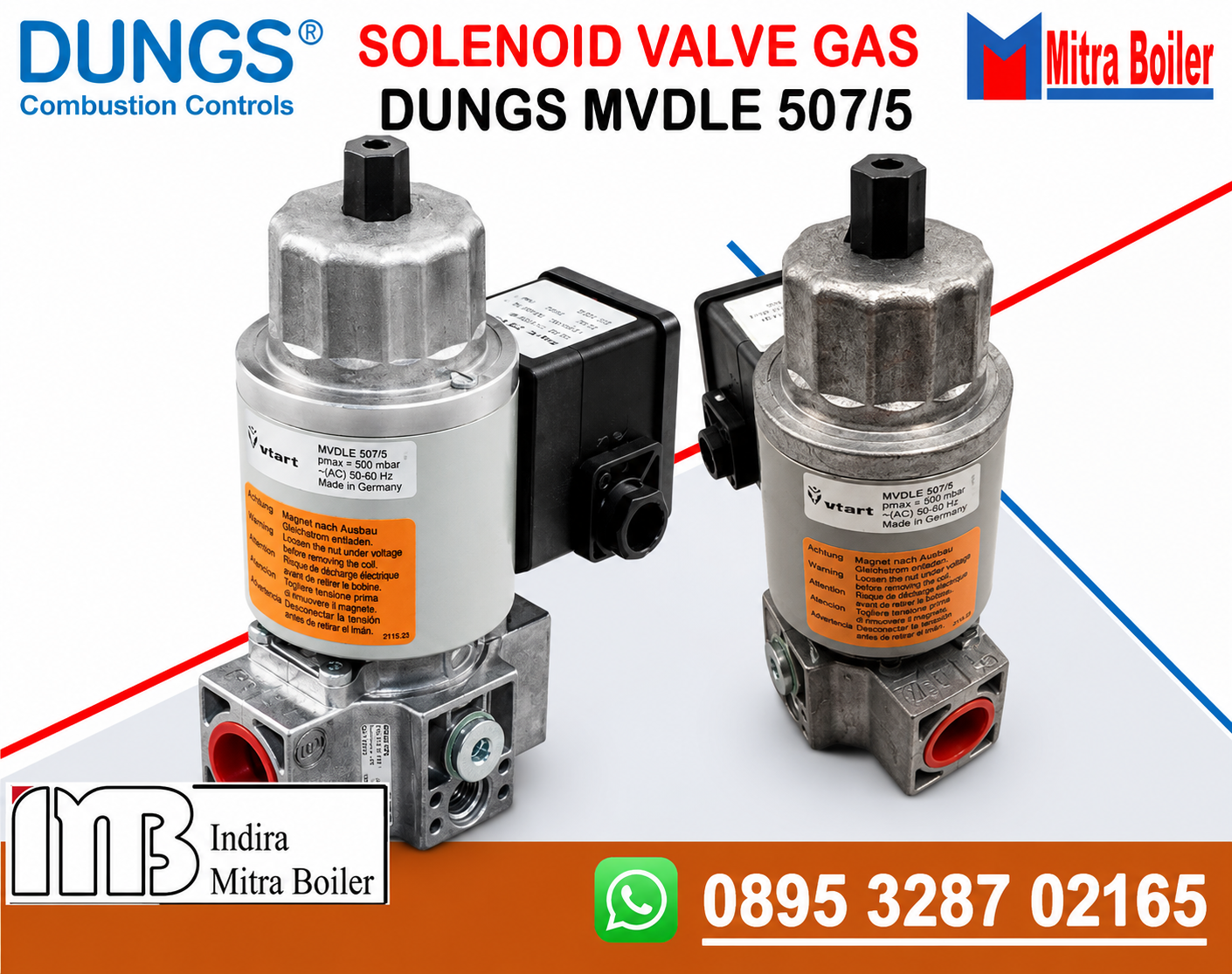

SOLENOID VALVE GAS DUNGS MVDLE 507/5 – 3/4″ Inch

SOLENOID VALVE GAS DUNGS MVDLE 507/5 – 3/4″ Inch

DUNGS MVDLE 507/5 Adalah Katup solenoid pengaman satu tahap dengan pengaman Merk DUNGS dengan kapasitas Maks Tekanan operasi hingga 500 mbar (50 kPa) biasanya tertutup, Seri MVDLE dengan sistem kerja pembukaan gas lambat dengan langkah cepat yang dapat disesuaikan untuk volume gas awal.

Dengan Bodi aluminium; Keran sisi masuk (G1/4” ); Saringan gas masuk terpasang di dalam rumah katup hulu (saringan 23 mesh), MVDLE – buka lambat 20s MAX @ 70F & tutup cepat (<1 s) model ini memiliki laju aliran yang dapat disesuaikan secara manual (<10-100%); Siklus kerja 100%; dapat di lihat pada Kurva Aliran untuk Pemilihan Bodi. Persyaratan kode Eropa untuk indikasi posisi bervariasi. Sakelar DUNGS K01 (266893) memenuhi persyaratan kode EN1531 dan EN 161 untuk kontak sinyal posisi tertutup.

SEPESIFIKASI DUNGS MVDLE 505/5

• Diameter Nominal: 20
• Ulir Pipa (ISO 7/1, Rp) : 3/4″
• Flensa : Sambungan flensa (PN 16) sesuai DIN EN 1092-1 (DN 40-50)
• Tekanan Kerja Maksimum : Sampai dengan 500 mbar (50 kPa)
• Katup Solenoid : Katup sesuai EN 161, Kelas A, Grup 2, mode satu tahap
• Waktu Membuka : < 1 detik untuk MVDLE sekitar 20 detik pada suhu ruang 20 °C tanpa fungsi fast stroke
• Fast Stroke (Langkah Cepat) : Dapat disesuaikan
• Penyetelan Volume Utama : Dapat disetel manual MVDLE
• Bahan Komponen Aliran Gas : Rumah/bodi dari aluminium, baja, kuningan. Segel berbasis NBR.
• Tegangan / Frekuensi : ~ (AC) 110 V dan 230 V (+10% -15%); 50-60 Hz atau = (DC) 24 V (±20%)
• Peringkat / Konsumsi Daya : Lihat pada ringkasan tipe (type overview)
• Durasi Aktif (Switch-on) : 100%
• Tingkat Perlindungan : IP 54, atau IP 65 berdasarkan permintaan
• Sambungan Listrik : Kelen kabel M20 dan terminal sambungan dorong (push-in), colokan perangkat sesuai DIN EN 175301-803
• Frekuensi Peralihan (Switching Rate) : MVDLE/5 maks. 100/jam
• Sambungan Gas Pengukur/Pemantik : G 1/4 ISO 118 pada kedua sisi bagian saluran masuk, tambahan G 3/4 dengan DN 40 hingga DN 50 (flensa)
• Penyaring Kotoran : Terpasang saringan (sieve), lebar lubang jaring 1 mm
• Suhu Lingkungan : -15 °C hingga +60 °C
• Posisi Pemasangan : Solenoid dari posisi vertikal tegak hingga horizontal mendatar
• Kontak Sinyal Posisi Tertutup : MVDLE/5 : Tipe K01/1, teruji DIN, dapat dipasang pada Rp 3/8-2, DN 40-DN 50
• Sistem Pembuktian Katup (Valve Proving System) : Tipe VPS 504, dapat dipasang dengan adaptor hingga DN 50
• Aksesori & Kode :
  • Kontak sinyal posisi tertutup K01, soket kabel untuk colokan peralatan: 211 202
  • Colokan peralatan untuk soket saluran, DIN 175301-803: 215 699
