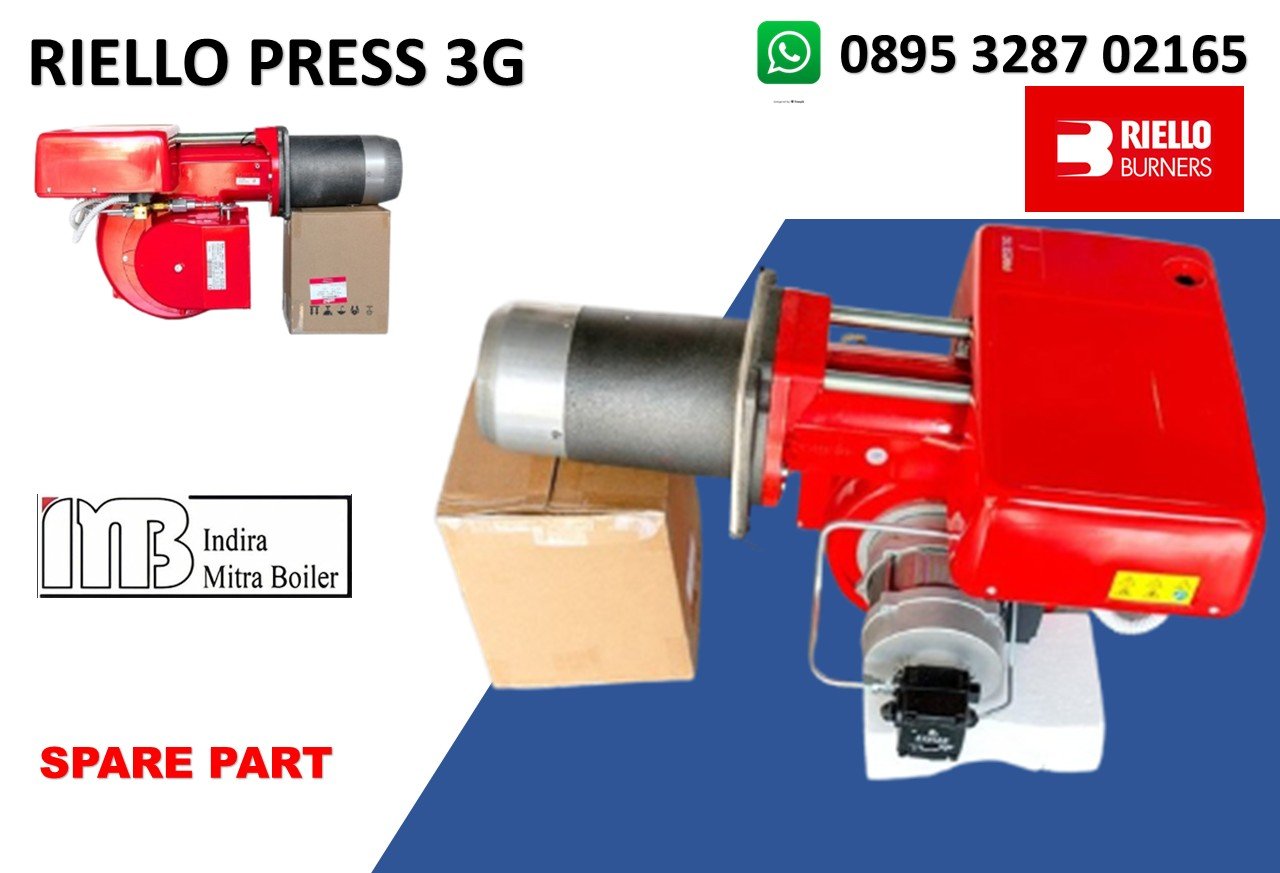

SPARE PART BURNER RIELLO PRESS 3G

Seri burner PRESS 3G mencakup rentang daya pembakaran 273/534 – 1168 kW yang dirancang untuk memenuhi kebutuhan aplikasi komersial dan industri. Burner ini cocok digunakan pada instalasi pemanas berukuran sedang, seperti gedung komersial, fasilitas industri, boiler, oven, serta berbagai proses pemanasan yang membutuhkan pembakaran gas yang stabil dan efisien.

Pengoperasiannya dua tahap (two stage); burner dilengkapi dengan kotak kontrol keselamatan burner berbasis mikroprosesor yang memberikan indikasi pengoperasian dan diagnosis penyebab kerusakan. Kepala pembakaran, yang dapat diatur berdasarkan daya keluaran yang dibutuhkan, memungkinkan kinerja optimal yang memastikan pembakaran yang baik dan mengurangi konsumsi bahan bakar.

KOMPONEN PENTING BURNER PRESS 3G

Berikut adalah komponen-komponen penting yang berpengaruh langsung terhadap proses pembakaran, penyalaan, dan keselamatan burner.

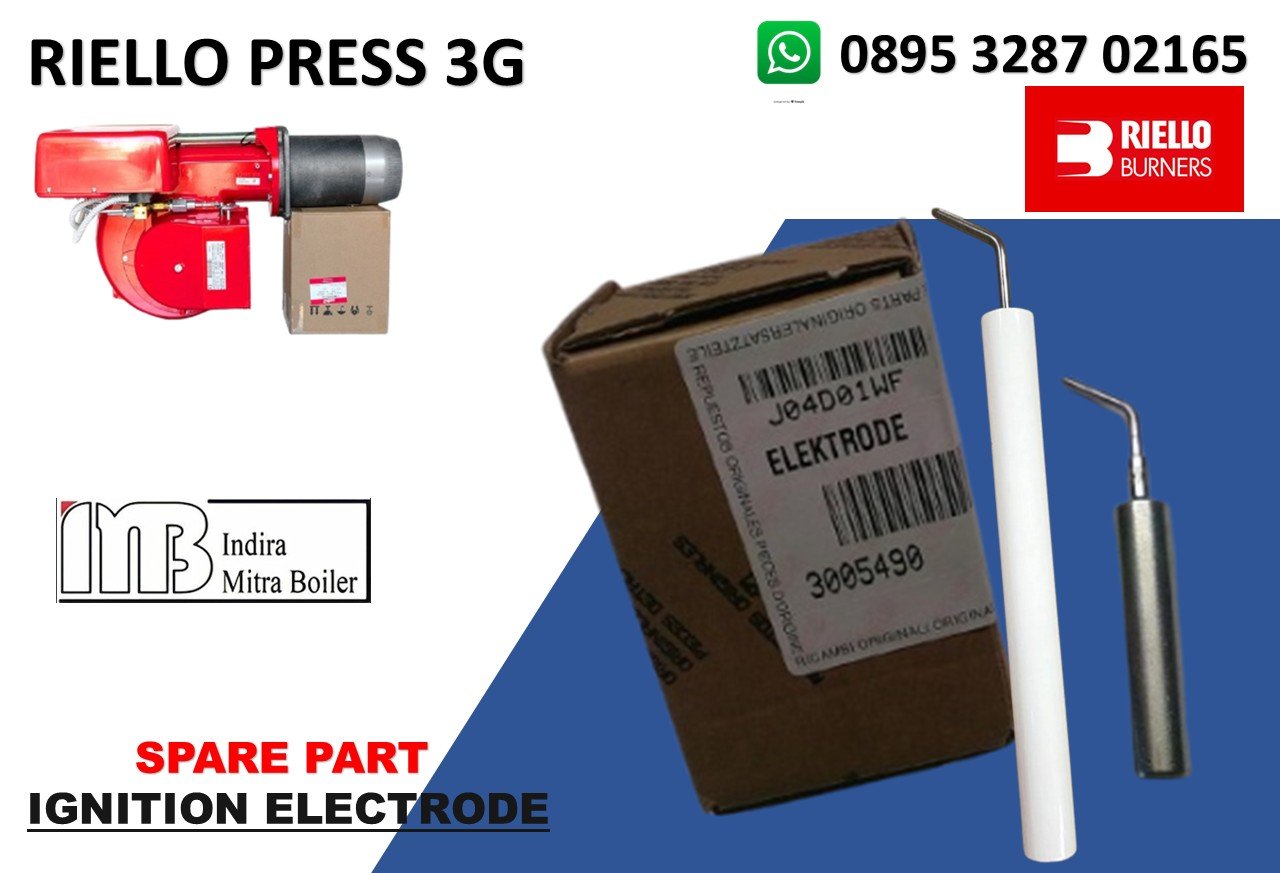

IGNITION ELECTRODE RIELLO PRESS 3G – P/N : 3004842

Untuk Riello PRESS 3G, P/N 3004842 = ELECTRODE, yaitu elektroda pemantik/ignition electrode pada sistem pengapian burner. Riello mencantumkan P/N 3004842 sebagai ELECTRODE untuk PRESS 3G Type 608, sedangkan 3005490 = EARTH ELECTRODE. Fungsi utama ignition electrode (elektroda penyalaan) adalah menghasilkan percikan bunga api (spark) untuk menyalakan campuran bahan bakar dan udara atau gas pada suatu sistem pembakaran.

• Model Burner : Riello Press 3G
• Nomor Part Short : 3005490
• Nomor Part Long : 3004842
• Merek : Riello
• Sudut Prong : 115°
• Panjang Total : 150 mm
• Panjang Casing : 120 mm
• Diameter Casing : 14 mm
• Type : 608 T1 / 608 T2, sesuai konfigurasi
• P/N : 3004842
• Nama resmi : ELECTRODE
• Fungsi : Membentuk spark ignition
• Pasangan : v3005490 — Earth Electrode
• Terkait : Ignition transformer + H.T. lead

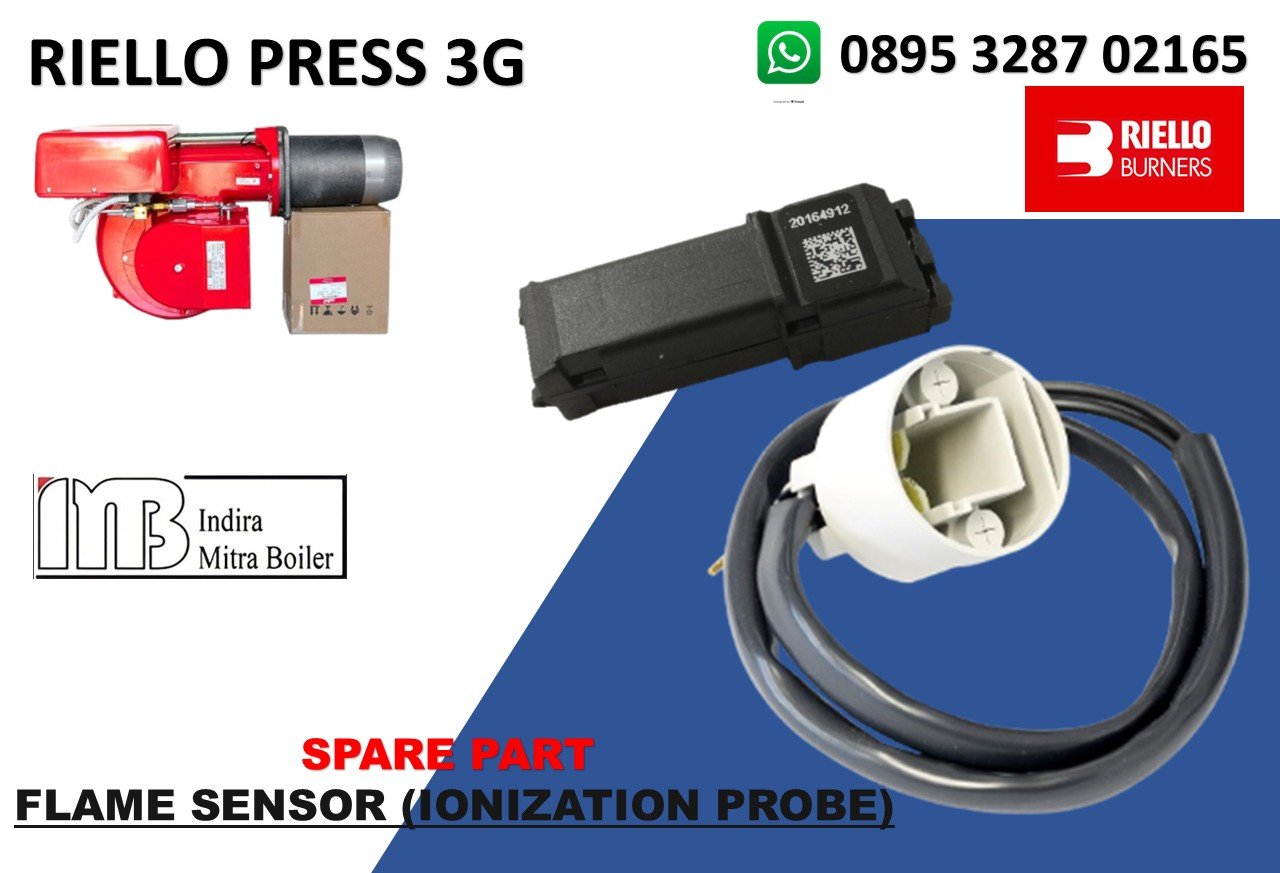

FLAME SENSOR (IONIZATION PROBE) RIELLO PRESS 3G – 3002280

Untuk Riello PRESS 3G, P/N 3002280 adalah P.E. CELL / PHOTOCELL, yaitu sensor pendeteksi keberadaan api. Jadi seperti pada PRESS 2G, Photocell / Photoresistance / P.E. Cell, Parts list PRESS 3G mencantumkan 3002280 sebagai P.E. CELL, dan pada diagram PRESS 3G Type 608 T1/T80/T85, part tersebut sudah ditandai “NOW USE 20132573 PHOTOCELL”. Fungsi utama Flame Sensor (Ionization Probe) adalah mendeteksi keberadaan nyala api pada burner dan memastikan proses pembakaran berlangsung dengan aman.

• Flame detection sensor Riello burner
• Part No : 20132573 ex 3002280
• Burner : PRESS 3G
• Type : 608 series
• P/N lama : 3002280
• Nama : P.E. CELL / PHOTOCELL
• Fungsi : Flame detection
• Replacement : 20132573
• Teknologi : Photocell, bukan ionization probe

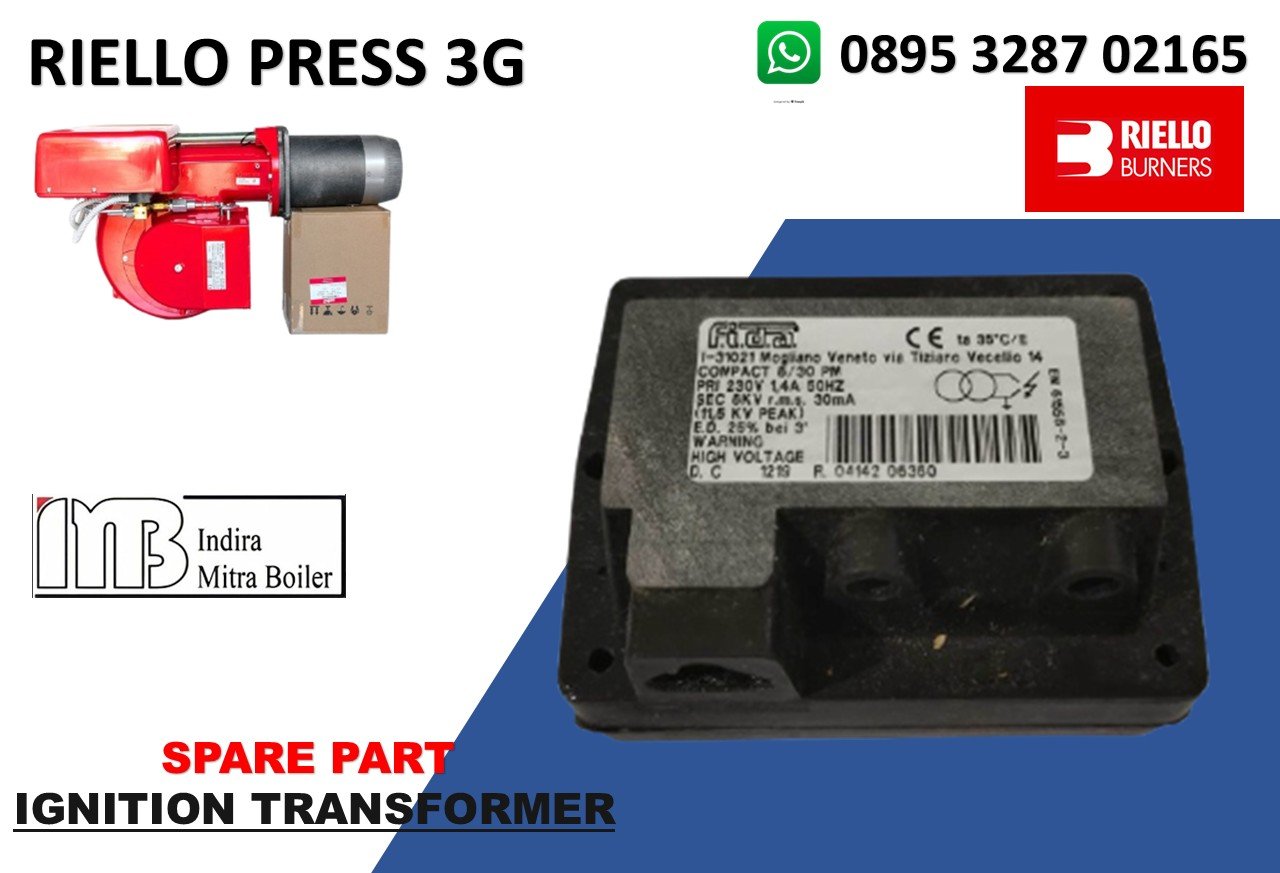

IGNITION TRANSFORMER RIELLO PRESS 3G – P/N : 3003066

Riello PRESS 3G, P/N 3003066 = Ignition Transformer / Transformer 200 V. Parts listing PRESS 3G mencantumkan 3003066 sebagai TRANSFORMER 200 V, khususnya pada varian PRESS 3G tertentu seperti Type 608 T85. Fungsi utama Ignition Transformer adalah mengubah tegangan listrik rendah menjadi tegangan tinggi untuk menghasilkan percikan api pada ignition electrode sehingga campuran bahan bakar dan udara dapat menyala. Tegangan keluaran umumnya berada pada kisaran 5.000–20.000 volt, tergantung jenis burner dan transformernya.

• Model Burner : Riello Press 3G
• Part No : 3003066
• Nama/Nomor Model : Transformer TRS830P/1
• Penggunaan/Aplikasi : Trafo pengapian (Ignition Transformer) yang digunakan pada burner industri
• Merek : COFI
• Kapasitas Arus : 30 mA
• Sec : 1 x 8 kV
• Frekuensi : 50/60 Hz
• Made In : Italy

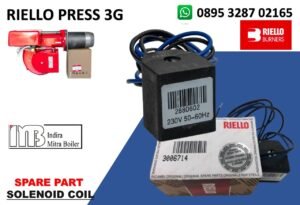

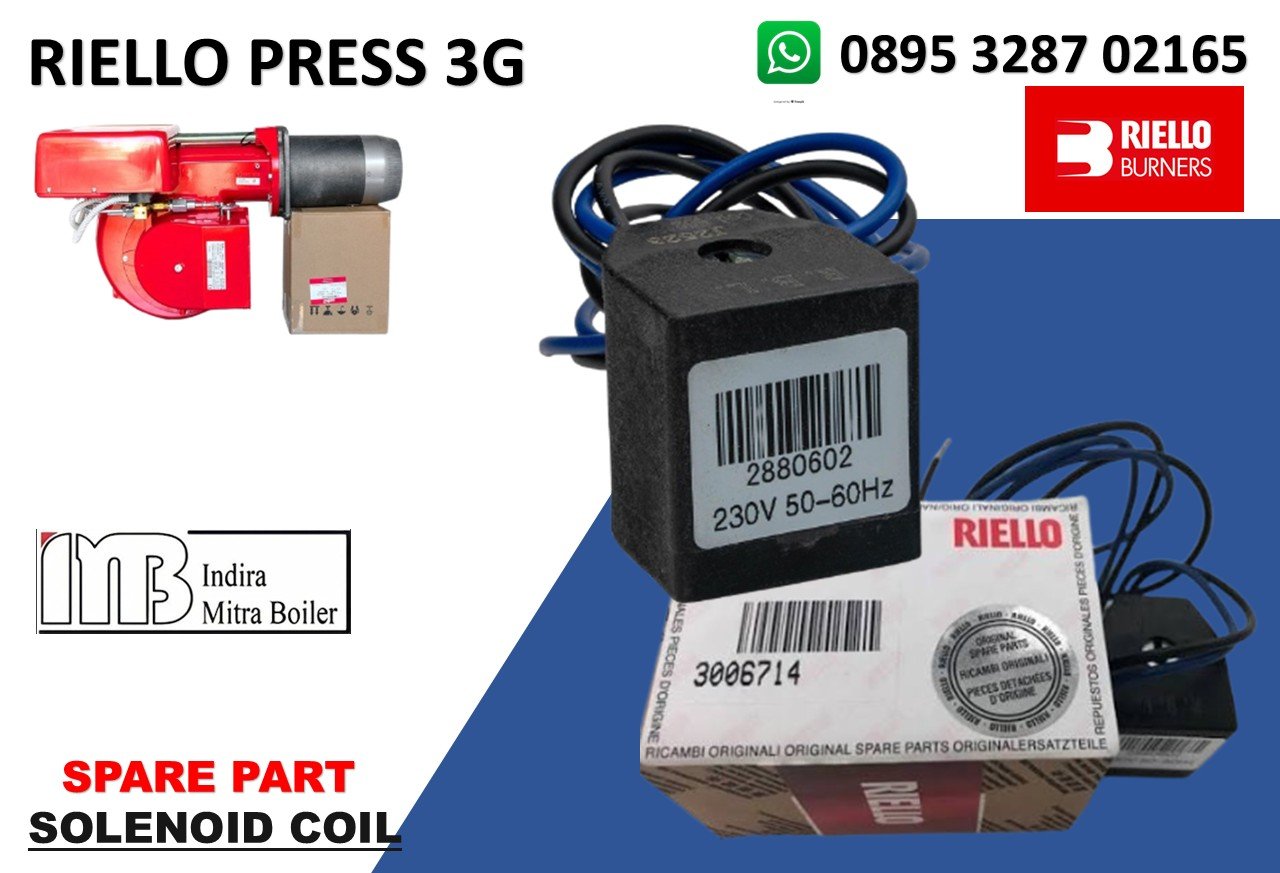

SOLENOID COIL RIELLO PRESS 3G – P/N : 3006714

Solenoid valve pada burner berfungsi sebagai katup otomatis untuk membuka dan menutup aliran bahan bakar menuju burner berdasarkan perintah dari sistem kontrol. Untuk Riello PRESS G / GW / 1G / 2G / 3G / 4G pada link yang Anda berikan, solenoid coil menggerakkan katup solenoid ganda V1 dan V2, sehingga suplai bahan bakar dapat diatur bertahap.

• Nomor Part : 3006714
• Merek : Riello
• Negara/Wilayah Pembuatan : Italia
• Burner : PRESS 3G
• P/N : 3006714
• Nama : COIL / SOLENOID COIL
• Valve terkait : 3005492 Valve Assembly
• Fungsi : Menggerakkan solenoid valve secara elektromagnetik
• Media : Fuel oil / light oil sesuai aplikasi burner

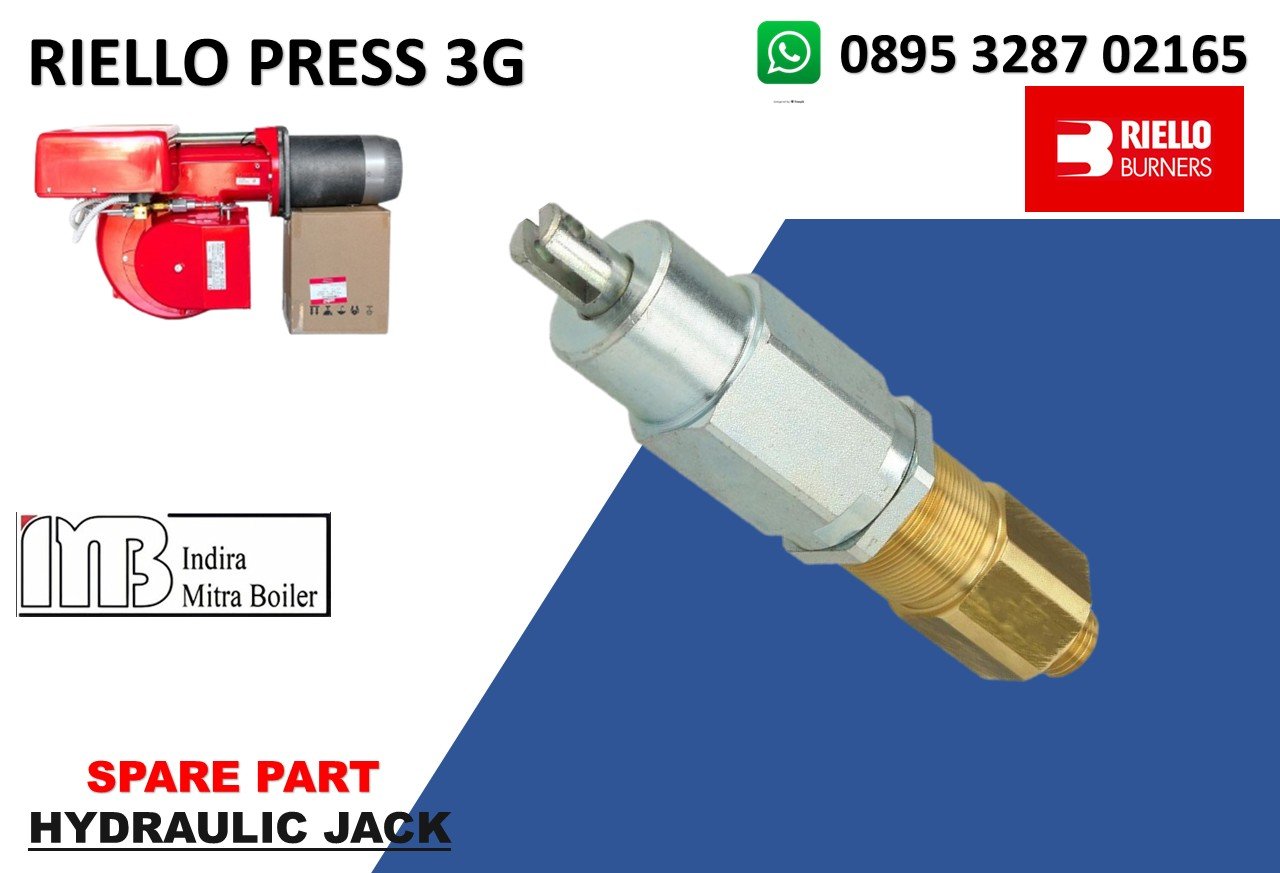

HYDRAULIC JACK RIELO PRESS 3G – P/N : 3003701

Hydraulic Jack pada burner Riello berfungsi sebagai aktuator hidrolik untuk menggerakkan dan mengatur posisi air damper (katup udara) pada burner. Pada seri PRESS G, pengaturan udara pembakaran harus mengikuti kebutuhan output burner. Riello menjelaskan bahwa sistem hydraulic ram/jack digunakan untuk mengatur bukaan damper sehingga jumlah udara yang masuk sesuai dengan output yang dibutuhkan.

• Model Burner : Riello Press 3G
• Part No : 3003701
• Part No : 3005493
• Burner : PRESS 3G
• P/N current : 3003701
• Nama : Hydraulic Jack / Hydraulic Ram
• P/N sebelumnya : 3005493
• Status 3005493 : Discontinued / obsolete
• Replacement : 3003701
• Sistem : Hydraulic/mechanical actuation

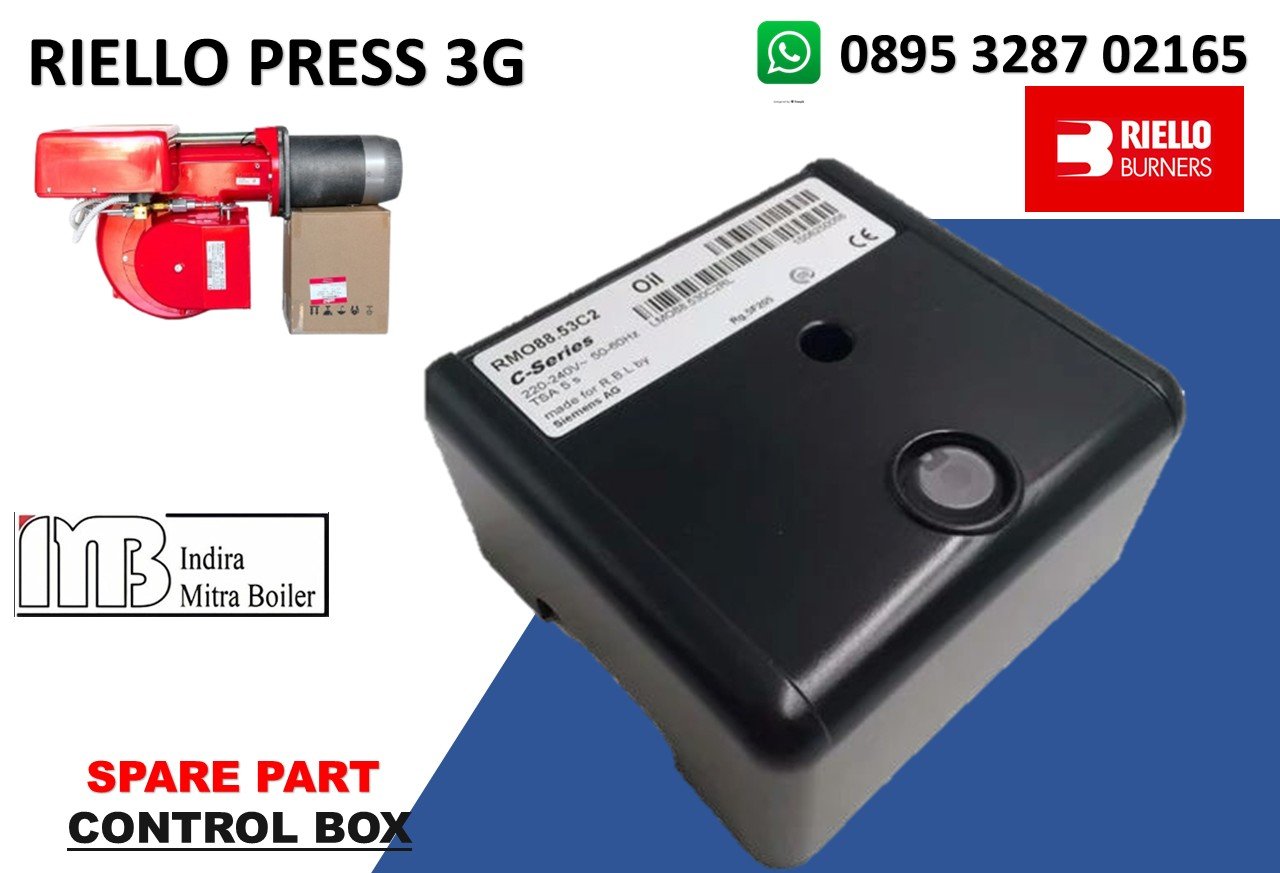

CONTROL BOX RIELLO PRESS 3G – P/N : 3013071

ONTROL BOX RMO 88.53 C2 Siemens pada burner oil Riello berfungsi sebagai pusat kontrol dan pengaman burner. Komponen ini mengatur urutan kerja burner sejak start, penyalaan api, operasi, sampai shutdown, sekaligus memonitor apakah proses pembakaran berlangsung aman

• Kotak Kontrol Riello RMO 88.53 C2
• Nomor Suku Cadang: 301307
• Nomor Suku Cadang: 3013071
• Control box : RMO 88.53C2
• Fungsi : Burner sequence & safety control
• Supply : AC 220–240 V ±10%/−15% untuk RMO 88.53 series
• Frequency : 50–60 Hz ±6%
• Power consumption : sekitar 20 VA

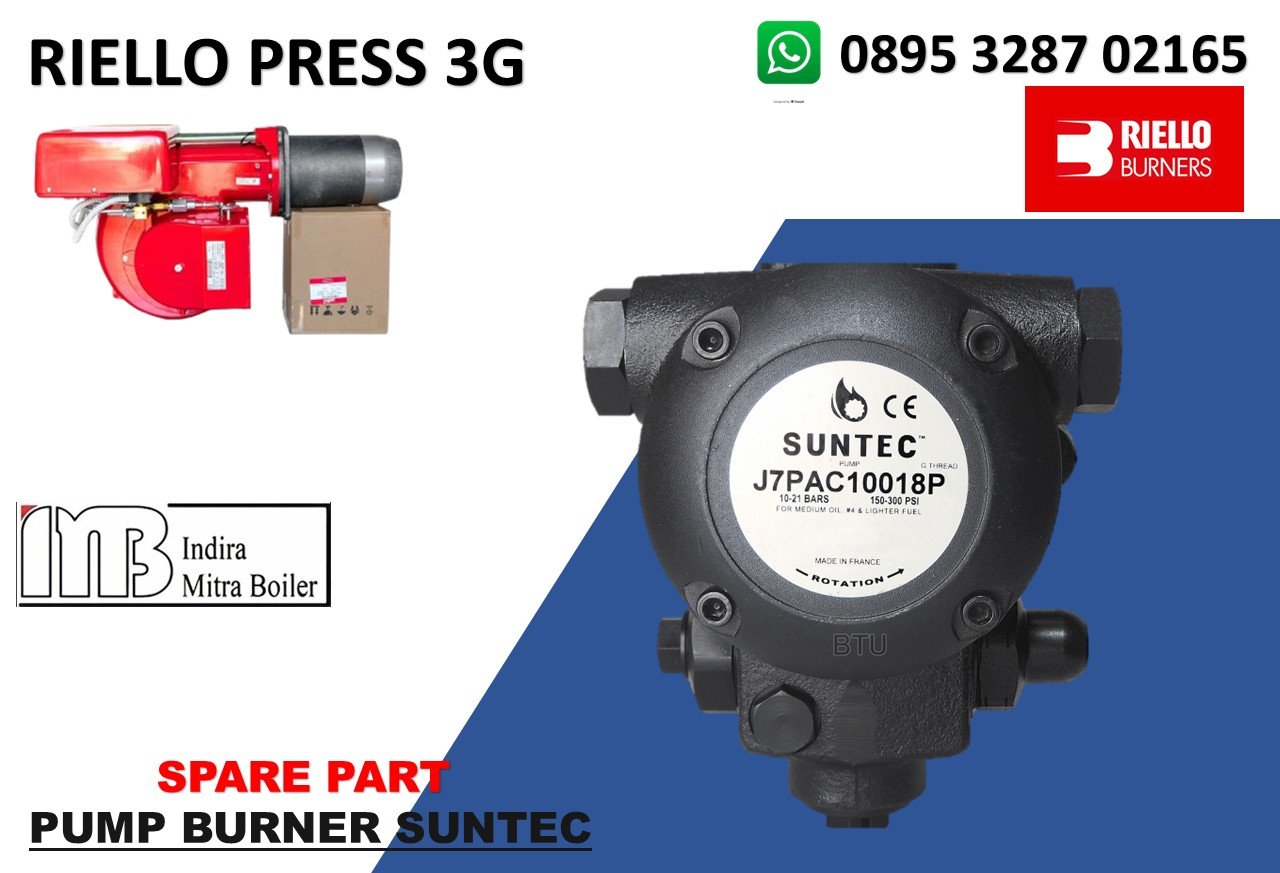

PUMP BURNER SUNTEC RIELLO PRESS 3G P/N : 3006712

PUMP SUNTEC – Burner Riello PRESS G adalah pompa bahan bakar (gear pump) pada burner Riello. Fungsi utamanya adalah menghisap solar/oli dari supply tank dan memberikan tekanan serta aliran bahan bakar menuju nozzle agar dapat disemprotkan ke ruang bakar.

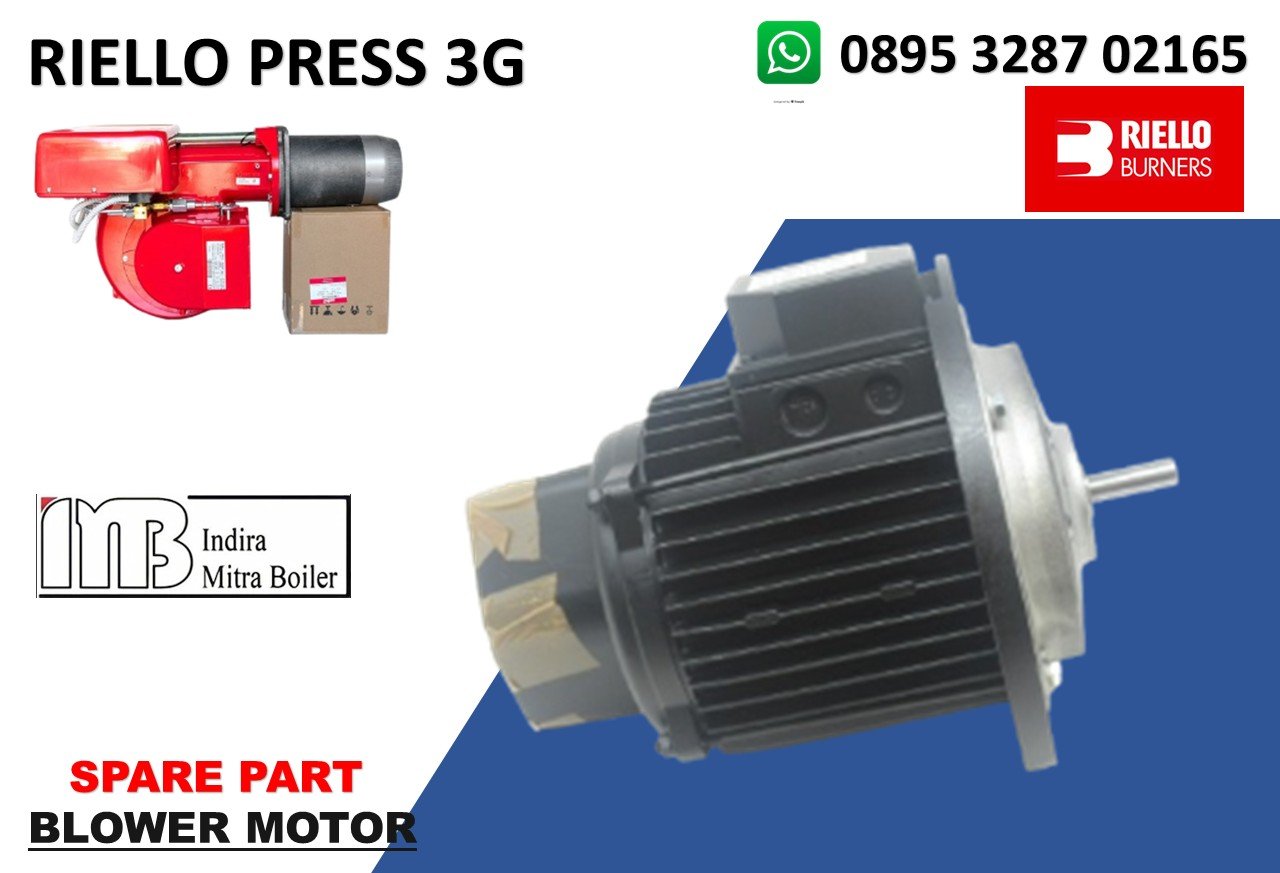

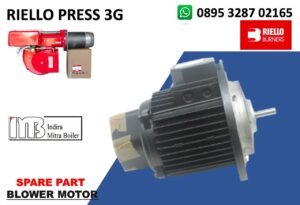

BLOWER MOTOR RIELLO PRESS 3G – P/N : 3006618

BLOWER MOTOR – Motor Burner Riello PRESS G berfungsi sebagai penggerak blower/fan yang menyuplai udara pembakaran ke dalam burner. Pada seri PRESS G, pengaturan udara ini penting karena burner bekerja dengan sistem dua tahap (two-stage) untuk menyesuaikan output pembakaran.

• Part No : 3006618
• Tipe Komponen: Motor Listrik 3 Fase (Motor Trifase / Three-Phase Asynchronous Motor).
• Daya Output: 0,75 kW (750 Watt).
• Kecepatan Putaran: 2800 RPM.
• Tegangan Operasional: 230 – 400 Volt.
• Arus Listrik: 2,9 A (pada 230V) / 1,68 A – 1,9 A (pada 400V).
• Material Casing: Aluminium modern standar pabrikan Eropa (Lafert / AEG).
