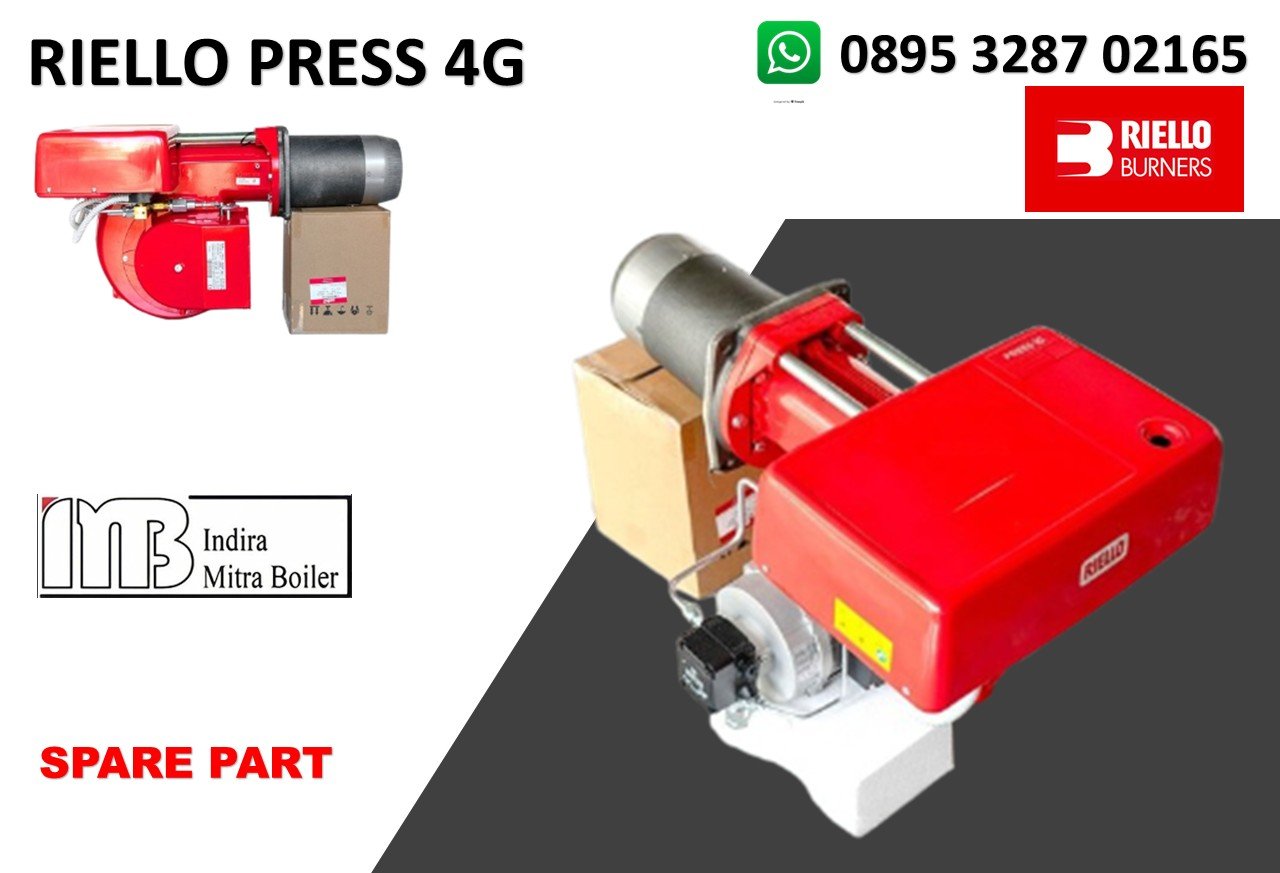

SPARE PART BURNER RIELLO PRESS 4G

Seri burner PRESS 4G mencakup rentang daya pembakaran 415/830 – 1660 kW yang dirancang untuk memenuhi kebutuhan aplikasi komersial dan industri. Burner ini cocok digunakan pada instalasi pemanas berukuran sedang hingga besar, seperti gedung komersial, kompleks bangunan, boiler industri, oven, furnace, serta berbagai proses pemanasan yang membutuhkan pembakaran gas yang stabil, efisien, dan andal.

Pengoperasiannya dua tahap (two stage); burner dilengkapi dengan kotak kontrol keselamatan burner berbasis mikroprosesor yang memberikan indikasi pengoperasian dan diagnosis penyebab kerusakan. Kepala pembakaran, yang dapat diatur berdasarkan daya keluaran yang dibutuhkan, memungkinkan kinerja optimal yang memastikan pembakaran yang baik dan mengurangi konsumsi bahan bakar.

KOMPONEN PENTING BURNER PRESS 4G

Berikut adalah komponen-komponen penting yang berpengaruh langsung terhadap proses pembakaran, penyalaan, dan keselamatan burner.

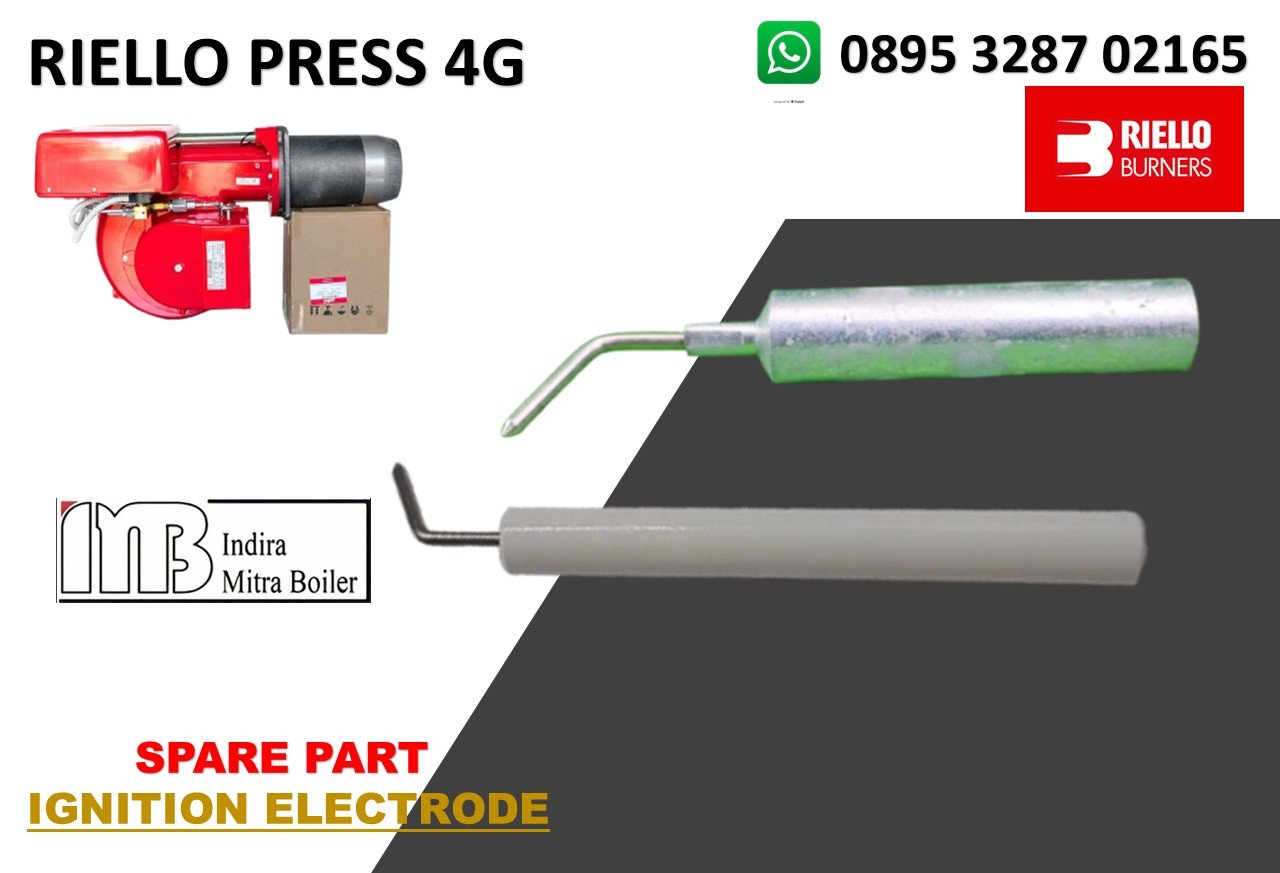

IGNITION ELECTRODE RIELLO PRESS 4G – P/N : 3005490

parts catalog Riello, 3005490 = EARTH ELECTRODE (electrode massa/ground), sedangkan 3004842 = ELECTRODE. Untuk PRESS 4G 609 T1, kedua part tersebut memang tercantum sebagai pasangan. Fungsi utama ignition electrode (elektroda penyalaan) adalah menghasilkan percikan bunga api (spark) untuk menyalakan campuran bahan bakar dan udara atau gas pada suatu sistem pembakaran.

• Model Burner : Riello Press 4G
• Nomor Part Short : 3005490
• Nomor Part Long : 3004842
• Merek : Riello
• Sudut Prong : 115°
• Panjang Total : 150 mm
• Panjang Casing : 120 mm
• Diameter Casing : 14 mm

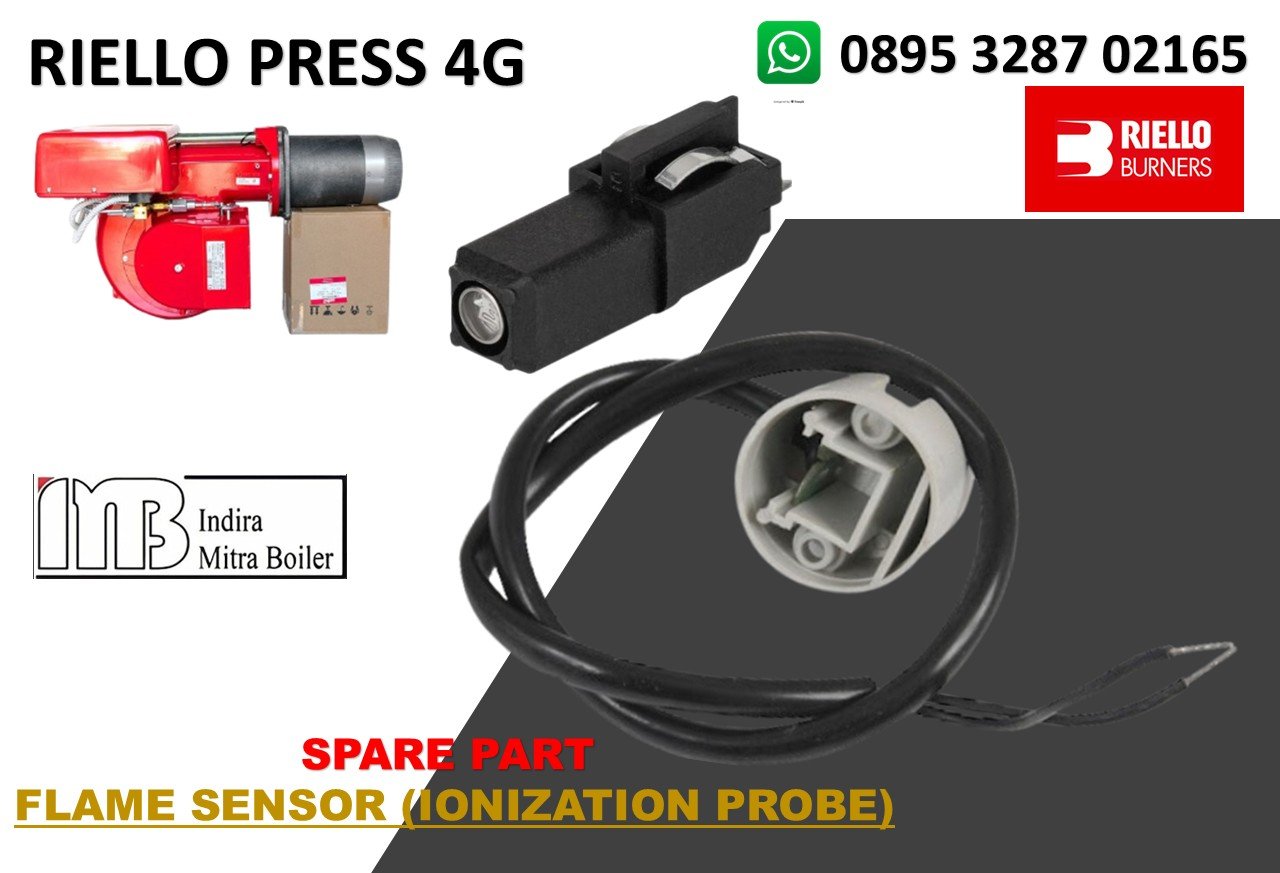

FLAME SENSOR (IONIZATION PROBE) RIELLO PRESS 4G – P/N : 3002280

Riello PRESS 4G, 3002280 = P.E. CELL / PHOTO CELL (photocell), yaitu sensor optik untuk mendeteksi keberadaan flame. Parts list PRESS 4G Type 609 mencantumkannya sebagai P.E. CELL.Fungsi utama Flame Sensor (Ionization Probe) adalah mendeteksi keberadaan nyala api pada burner dan memastikan proses pembakaran berlangsung dengan aman.

• Flame detection sensor Riello burner
• Part No : 20132573 ex 3002280
• Burner : PRESS 4G
• Type terverifikasi : 609 T1 / beberapa varian 609
• P/N lama : 3002280
• Nama Riello : P.E. CELL / PHOTO CELL
• Fungsi : Flame detection
• Replacement : 20132573
• Teknologi : Photocell / photoresistance
• Bukan : Ionization probe

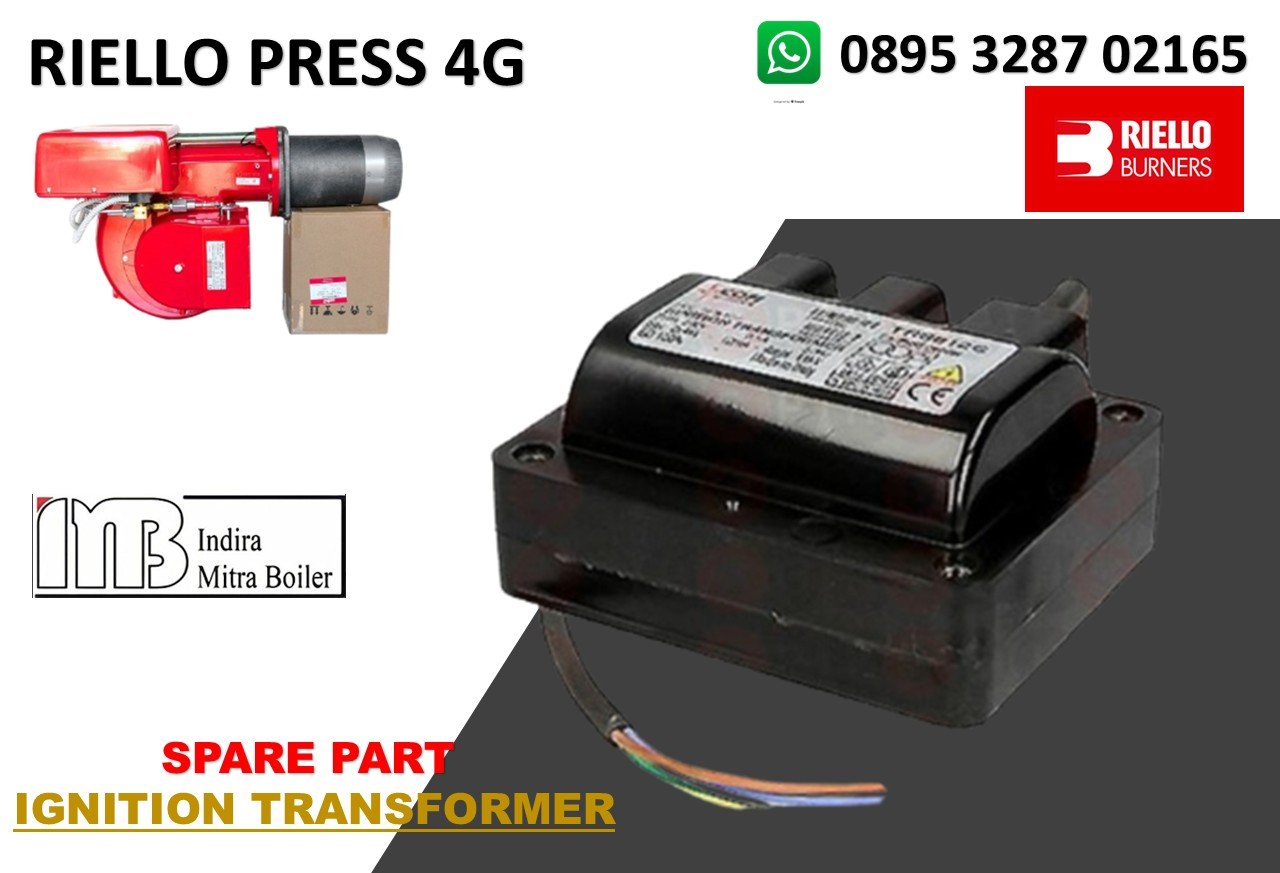

IGNITION TRANSFORMER RIELLO PRESS 4G – P/N : 3003066

Untuk Riello PRESS 4G, P/N 3003066 memang merupakan transformer 200 V pada parts list untuk PRESS 4GJ Type 609 T85 (3476587). Dokumen parts list Riello mencantumkan 3003066 = TRANSFORMER 200 V / Zündtransformator 200 V. Fungsi utama Ignition Transformer adalah mengubah tegangan listrik rendah menjadi tegangan tinggi untuk menghasilkan percikan api pada ignition electrode sehingga campuran bahan bakar dan udara dapat menyala. Tegangan keluaran umumnya berada pada kisaran 5.000–20.000 volt, tergantung jenis burner dan transformernya.

• Model Burner : Riello Press 4G
• Part No : 3003066
• Nama/Nomor Model : Transformer TRS830P/1
• Penggunaan/Aplikasi : Trafo pengapian (Ignition Transformer) yang digunakan pada burner industri
• Merek : COFI
• Kapasitas Arus : 30 mA
• Sec : 1 x 8 kV
• Frekuensi : 50/60 Hz
• Made In : Italy

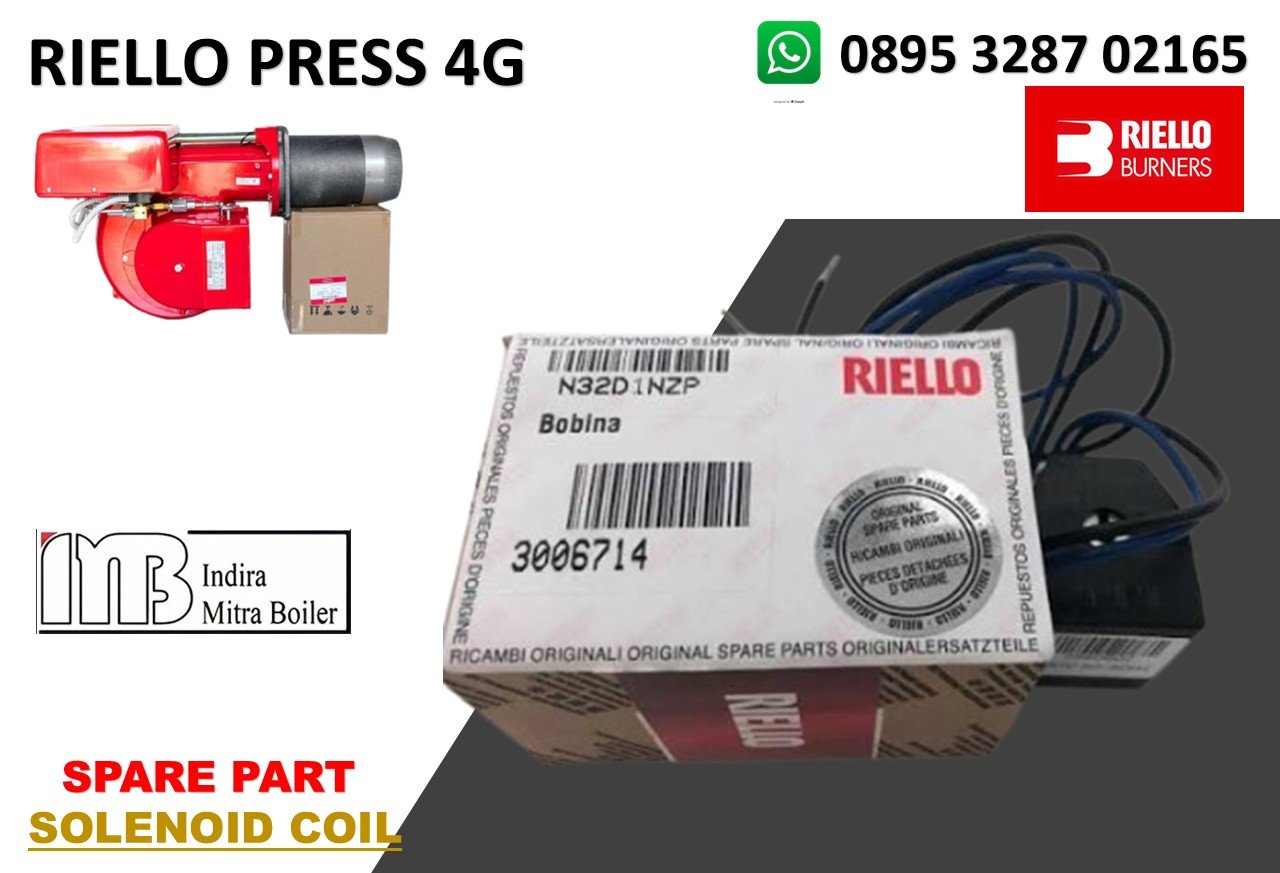

COIL SOLENOID RIELLO PRESS 4G – 3006714

Part 3006714 = COIL / Solenoid Coil untuk sistem fuel/hydraulic valve pada burner Riello PRESS 4G. P/N ini terverifikasi digunakan pada PRESS 4G Type 609 T1 (3476520) maupun 609 T80 (3476582).  Solenoid valve pada burner berfungsi sebagai katup otomatis untuk membuka dan menutup aliran bahan bakar menuju burner berdasarkan perintah dari sistem kontrol.

Untuk Riello PRESS G / GW / 1G / 2G / 3G / 4G pada link yang Anda berikan, solenoid coil menggerakkan katup solenoid ganda V1 dan V2, sehingga suplai bahan bakar dapat diatur bertahap.

• Nomor Part : 3006714
• Merek : Riello
• Negara/Wilayah Pembuatan : Italia
• Burner : PRESS 4G
• P/N : 3006714
• Nama Riello : COIL
• Jenis : Solenoid coil

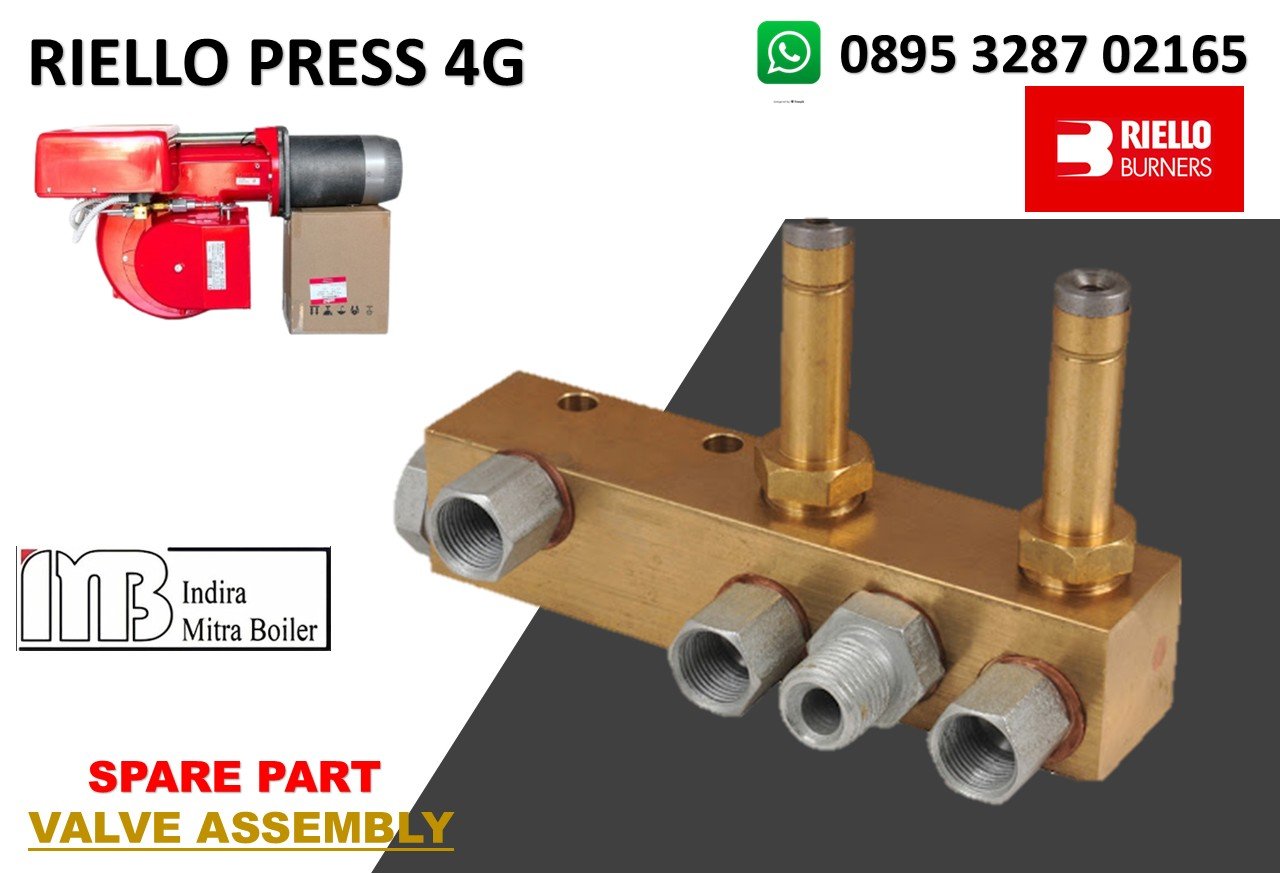

• Valve Assembly : 3005492
• Hydraulic Jack : 3003701
• Fuel : Light/heavy oil sesuai konfigurasi burner

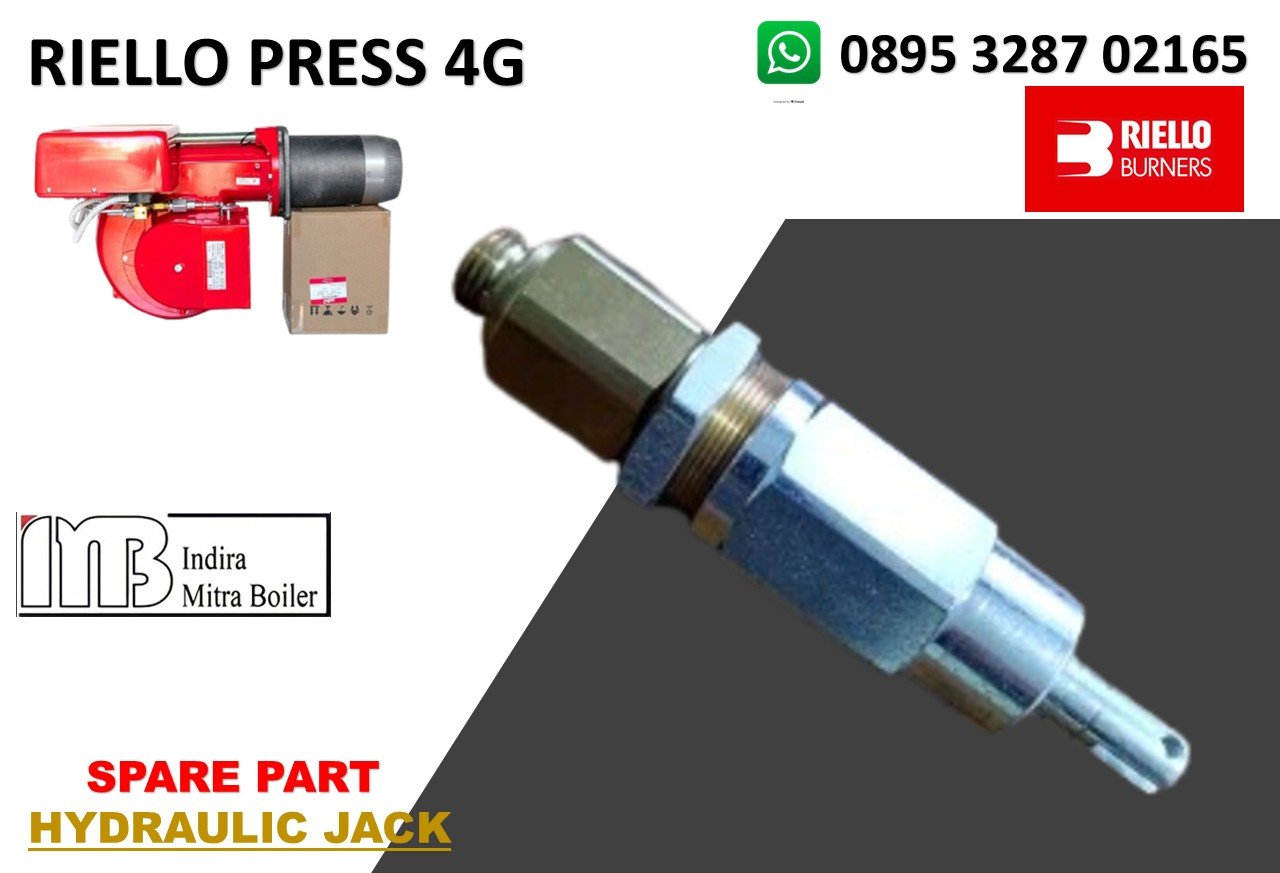

HYDRAULIC JACK RIELLO PRESS 4G – P/N : 3003701

Hydraulic Jack pada burner Riello berfungsi sebagai aktuator hidrolik untuk menggerakkan dan mengatur posisi air damper (katup udara) pada burner. Pada seri PRESS G, pengaturan udara pembakaran harus mengikuti kebutuhan output burner. Riello menjelaskan bahwa sistem hydraulic ram/jack digunakan untuk mengatur bukaan damper sehingga jumlah udara yang masuk sesuai dengan output yang dibutuhkan.

• Model Burner : Riello Press 4G
• Part No : 3003701
• Part No : 3005493
• Burner : PRESS 4G
• P/N : 3003701
• Nama : Hydraulic Jack / Hydraulic Ram
• P/N lama : 3005493
• Status 3005493 : Discontinued / obsolete
• Replacement : 3003701
• Fungsi : Hydraulic actuator / mechanical movement

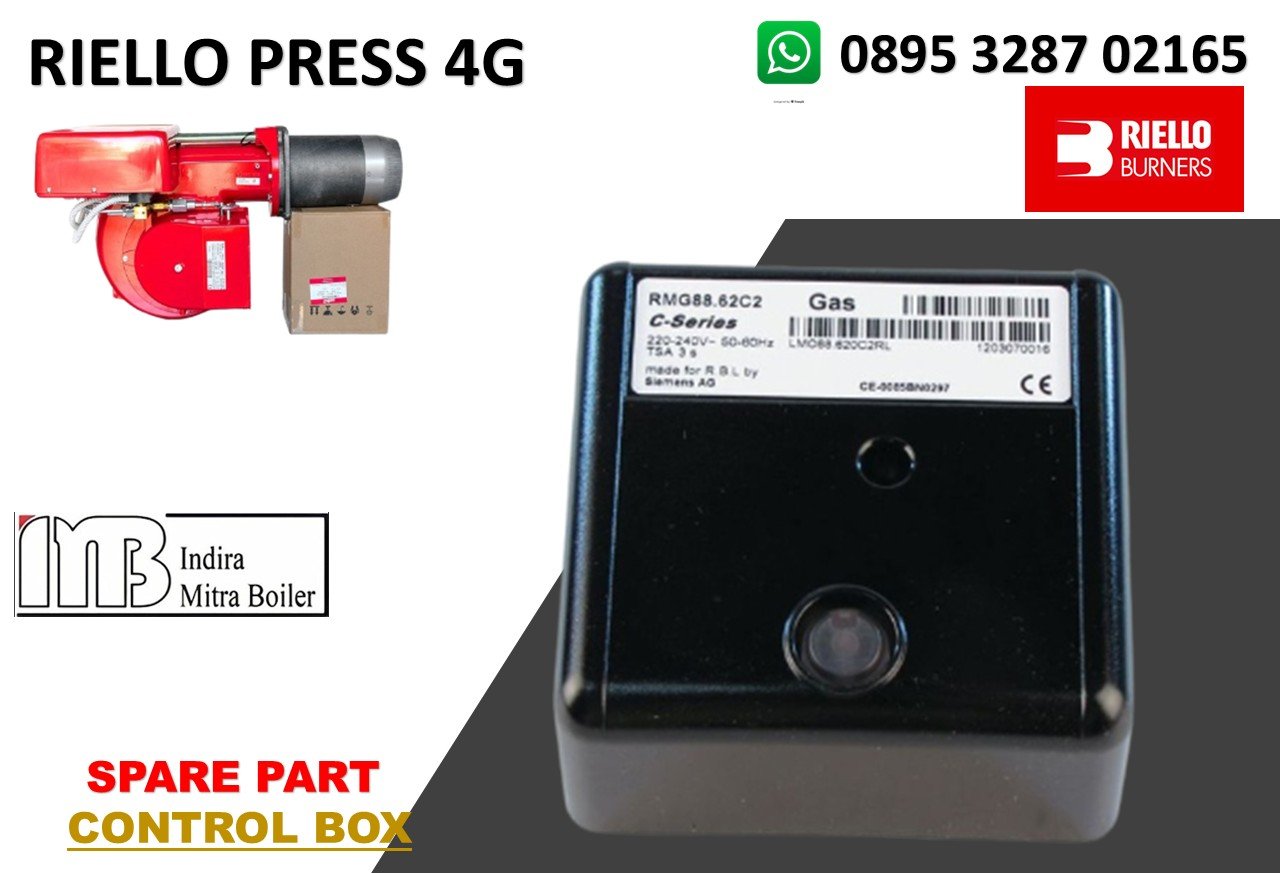

CONTROL BOX RIELLO PRESS 4G – P/N : 3013071

ONTROL BOX RMO 88.53 C2 Siemens pada burner oil Riello berfungsi sebagai pusat kontrol dan pengaman burner. Komponen ini mengatur urutan kerja burner sejak start, penyalaan api, operasi, sampai shutdown, sekaligus memonitor apakah proses pembakaran berlangsung aman

• Kotak Kontrol Riello RMO 88.53 C2
• Nomor Suku Cadang: 3013071
• Burner : PRESS 4G
• Type terverifikasi : 609 T1 / 3476520
• P/N : 3013071
• Control : RMO 88.53 / RMO 88.53C2
• Jenis : Burner Control Box / Programmer
• Fuel : Oil
• Replacement terbaru : 20213738 – CMO88.53D2 untuk PRESS
• Flame sensor replacement : Siemens QRB4 pada upgrade CMO

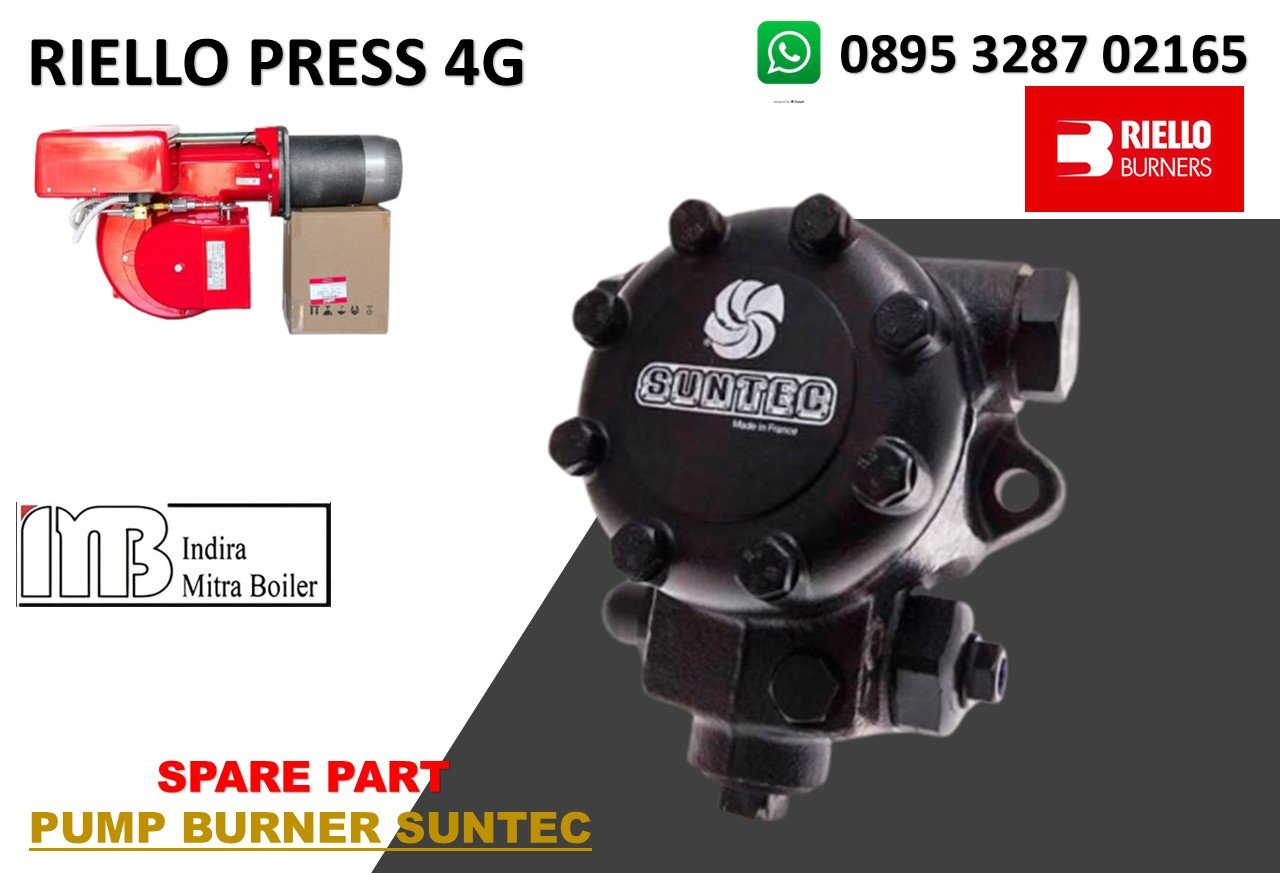

PUMP BURNER SUNTEC RIELLON PRESS 4G – P/N : 3006712

PUMP SUNTEC – Burner Riello PRESS G adalah pompa bahan bakar (gear pump) pada burner Riello. Fungsi utamanya adalah menghisap solar/oli dari supply tank dan memberikan tekanan serta aliran bahan bakar menuju nozzle agar dapat disemprotkan ke ruang bakar.

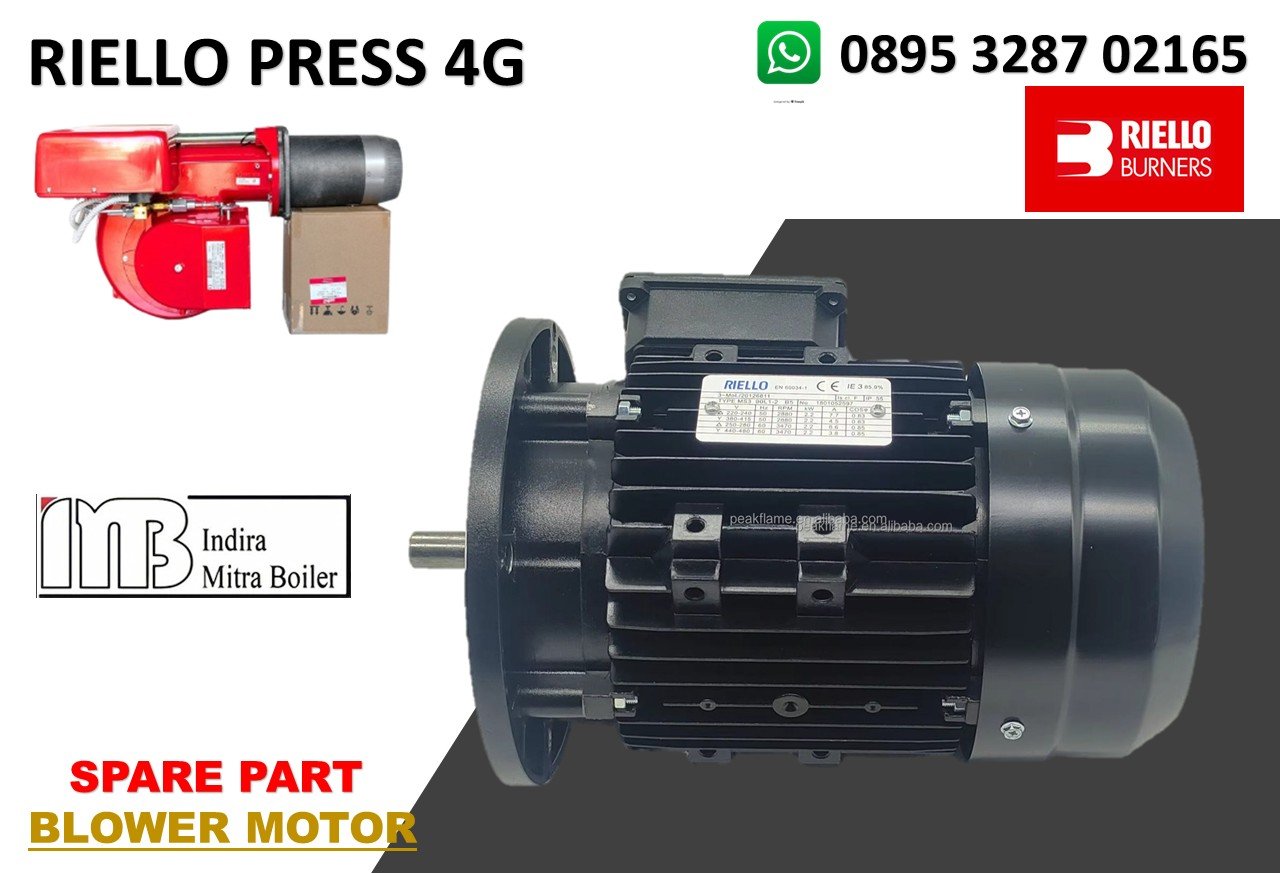

BLOWER MOTOR RIELLO PRESS 4G – P/N : 3006618

BLOWER MOTOR – Motor Burner Riello PRESS G berfungsi sebagai penggerak blower/fan yang menyuplai udara pembakaran ke dalam burner. Pada seri PRESS G, pengaturan udara ini penting karena burner bekerja dengan sistem dua tahap (two-stage) untuk menyesuaikan output pembakaran.

• Part No : 3006618
• Tipe Komponen: Motor Listrik 3 Fase (Motor Trifase / Three-Phase Asynchronous Motor).
• Daya Output: 0,75 kW (750 Watt).
• Kecepatan Putaran: 2800 RPM.
• Tegangan Operasional: 230 – 400 Volt.
• Arus Listrik: 2,9 A (pada 230V) / 1,68 A – 1,9 A (pada 400V).
• Material Casing: Aluminium modern standar pabrikan Eropa (Lafert / AEG).
